Taller mecánico Crane

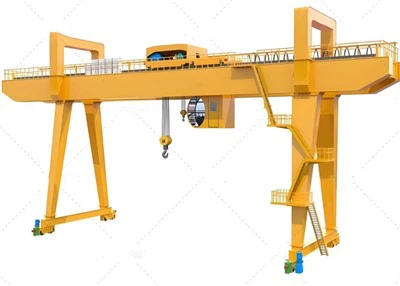

A grúa de pórticoes un tipo de grúa superior con una configuración de viga única o doble soportada por patas independientes que se mueven sobre ruedas o a lo largo de un sistema de vía o ferrocarril. A diferencia de las grúas superiores, que generalmente se fijan en columnas de construcción, las grúas de pórtico tienen piernas que soportan el puente, y pueden ser estacionarias o móviles.

Entaller mecánico, una grúa de pórtico se usa comúnmente para levantar y transportar materiales pesados ​​o piezas de maquinaria. Su propósito es facilitar tareas como el ensamblaje, la reparación y el mantenimiento. Estas grúas pueden variar en tamaño, desde modelos pequeños y portátiles para cargas de luz hasta grandes sistemas de grado industrial capaces de manejar varias toneladas.



Capacidad de carga nominal: 5 toneladas, 10 toneladas, 100 toneladas, personalizadas, 16\/3.2 toneladas, 20\/5 toneladas, 32\/5 toneladas, 50\/10 toneladas

Max. Altura de elevación: 40m, personalizado

Espacio: 35 m o demandas de clientes

Garantía: 1 año

Peso (kg): 20000 kg

Componentes del núcleo: PLC, motor, rodamiento, caja de cambios, motor, recipiente a presión, engranaje, bomba

Camino de control: CAB, control remoto inalámbrico o personalizado







1. Viga Bridge

El puente es el haz horizontal que abarca la grúa. Apoya el polipasto y el carro mientras viajan de lado a lado. Las grúas de los pisos pueden tenersolteroovigilias dobles, dependiendo de la capacidad de carga y la altura requerida.



.



Izar

El polipasto es el dispositivo de elevación de la grúa. Consiste en un motor, tambor, cuerda o cadena, y gancho, que se utilizan para elevar y reducir la carga. Los polipolear pueden ser alimentados eléctricamente, operar manualmente o funcionar el aire, dependiendo de los requisitos.





3.Encribe carruajes

Estos se encuentran en ambos extremos de la viga del puente y la apoyan. Los carruajes finales contienen ruedas que permiten que la grúa se mueva a lo largo de las pistas o ruedas en el suelo.

4.Crane Mecanismo de viaje

1. El mecanismo de viaje de la grúa de una grúa de pórtico industrial es responsable de mover la grúa horizontalmente a lo largo de sus rayos o rieles. Este mecanismo permite que la grúa transporte cargas sobre un área más grande, lo que la hace extremadamente útil en almacenes, astilleros y otros entornos industriales donde los artículos pesados ​​deben moverse alrededor de una amplia extensión.

2. Estos son los componentes y características clave del mecanismo de viaje de la grúa:

Componentes del mecanismo de viaje

Unidades de accionamiento (unidades de tracción): estos son típicamente motores eléctricos que proporcionan la potencia para mover la grúa. El número de unidades de accionamiento puede variar según el tamaño y la capacidad de la grúa; Algunas grúas pueden tener múltiples motores para cada lado para distribuir la carga.

Cajas de cambios: las cajas de cambios se utilizan para reducir la alta velocidad del motor a una velocidad más baja adecuada para el viaje de la grúa. También aumentan la salida de par, que es necesaria para mover la grúa y su carga.

Ruedas o rodillos: las ruedas o los rodillos grandes están montados en los ejes y son conducidos por el motor a través de la caja de cambios. Estas ruedas o rodillos viajan a lo largo de la parte superior de las vigas o rieles de pista y son cruciales para el movimiento estable.

3. El mecanismo de viaje es uno de los componentes más críticos de una grúa de pórtico industrial, ya que determina la movilidad y el rango de operación de la grúa. El mantenimiento adecuado y las inspecciones regulares son cruciales para garantizar que el mecanismo de viaje funcione de manera suave y segura. Cualquier problema con este mecanismo puede afectar significativamente el rendimiento y la seguridad de la grúa, lo que hace que sea vital abordar cualquier problema de inmediato.



5. Mecanismo de viaje Trolley

1. El mecanismo de viaje del tranvía de una grúa de pórtico industrial es responsable de mover el polipasto o el mecanismo de elevación horizontalmente a lo largo del haz o pórtico de la grúa. Esto permite que la grúa coloque la carga con precisión en la dirección transversal.

2. El mecanismo de viaje del tranvía consta de varios componentes clave:

Componentes del mecanismo de viaje del tranvía

Unidad de accionamiento: típicamente un motor eléctrico, la unidad de accionamiento proporciona la alimentación para mover el tranvía. El tamaño y la capacidad del motor dependen de la capacidad de elevación de la grúa y la velocidad requerida del tranvía.

Caja de cambios: la caja de cambios reduce la alta velocidad de la salida del motor a una velocidad más baja adecuada para el viaje del tranvía. También aumenta el par, que es necesario para mover el mecanismo de polipasto y cualquier carga unida.

Ruedas o rodillos: el carro se monta sobre ruedas o rodillos que están montados en los ejes. Estas ruedas o rodillos viajan a lo largo de las bridas o pistas en la viga principal, lo que permite que el carro se mueva de un lado a otro.

Sistema de frenos: un sistema de frenado está integrado en el tranvía para controlar su movimiento y mantenerlo en posición cuando sea necesario. Esto puede ser un freno mecánico, un freno electromecánico o un sistema de frenado dinámico.

3. El mecanismo de viaje del tranvía es crucial para el posicionamiento preciso de la carga en la dirección transversal. Permite que la grúa coloque las cargas con precisión en diferentes puntos a lo largo de la longitud del pórtico. El mantenimiento adecuado y las inspecciones regulares son esenciales para garantizar que el mecanismo del tranvía funcione de manera suave y segura. Cualquier problema con este mecanismo puede afectar significativamente la eficiencia operativa y la seguridad de la grúa, lo que hace que sea vital abordar cualquier problema de inmediato.



6. Rueda de cría

1. La rueda de grúa de una grúa de pórtico industrial es un componente crítico que permite que la grúa se mueva a lo largo de sus vigas o rieles. Estas ruedas están diseñadas para soportar el peso de la grúa, su carga y cualquier fuerza dinámica adicional generada durante la operación.

2. Aquí están las características y funciones clave de las ruedas de grúa:

Características de las ruedas de grúa

Material: Las ruedas de grúa generalmente están hechas de materiales de alta resistencia como acero o hierro fundido para garantizar que puedan resistir las cargas y tensiones pesadas involucradas en las operaciones de elevación.

Tamaño y configuración: el tamaño de las ruedas varía según la capacidad y el diseño de la grúa. Pueden ser más grandes para que las grúas más pesadas distribuyan la carga de manera más uniforme. El número de ruedas por eje y el número de ejes por grúa también puede variar según los requisitos de diseño.

3. Las ruedas de la caña juegan un papel vital en la movilidad y estabilidad de las grúas de pórtico industrial. Son responsables de transferir el peso de la grúa y su carga a las vigas o rieles de la pista, al tiempo que permiten un viaje suave. La durabilidad y la eficiencia del movimiento de la grúa dependen en gran medida de la calidad y condición de estas ruedas.

4. El mantenimiento profesional de las ruedas de grúa, incluidas las inspecciones regulares y el reemplazo oportuno de los componentes desgastados, es crucial para la operación segura y confiable de la grúa. Descuidar el mantenimiento de la rueda puede conducir a un mayor tiempo de inactividad, una eficiencia reducida y posibles riesgos de seguridad.



7. Gancho de cáscara

1. El gancho de la grúa de una grúa de pórtico industrial es un componente crítico que permite que la grúa levante y mueva varias cargas. El gancho es el punto de contacto entre el mecanismo de elevación de la grúa y la carga, lo que lo convierte en una interfaz crucial para operaciones seguras y eficientes.

2. Aquí están las características y funciones clave de los ganchos de grúas:

Características de los ganchos de grúa

Material: los ganchos de grúa generalmente están hechos de acero de alta resistencia o acero de aleación para garantizar que puedan soportar las cargas pesadas involucradas en las operaciones de elevación. El material se elige por su durabilidad y resistencia al desgaste.

Diseño: El diseño del gancho incluye una abertura en la parte superior donde se adhiere a la cuerda de polipasto, cadena u otro dispositivo de elevación. La parte inferior del gancho tiene una forma curva que le permite participar de forma segura con los puntos de elevación en la carga.

Pestillo de seguridad: muchos ganchos están equipados con un bloqueo de seguridad o un mecanismo de bloqueo para evitar que la carga se deslice accidentalmente. Este pestillo debe abrirse manualmente para liberar la carga en la ubicación deseada.

Calificaciones de carga: cada gancho está clasificado para cargas máximas específicas, y es esencial usar ganchos clasificados para las cargas previstas para garantizar la seguridad y el cumplimiento de las regulaciones.



Motor

El motor de una grúa de pórtico industrial es un componente crítico que proporciona la potencia necesaria para levantar y mover cargas. Los motores en las grúas de pórtico son típicamente eléctricas y se pueden clasificar en dos tipos principales en función de su función: el motor de elevación y el motor de viaje (o recorrido).

El motor de elevación es responsable de levantar y bajar el gancho o agarrar que se involucra con la carga. La función principal de este motor es controlar el movimiento vertical del mecanismo de carga de la grúa.

Los motores de las grúas son la potencia de las grúas de pórtico industrial, proporcionando la energía requerida tanto para las operaciones de elevación como en movimiento. El rendimiento, la confiabilidad y la seguridad de la grúa dependen en gran medida de la eficiencia y durabilidad de los motores. La selección adecuada, el mantenimiento y las inspecciones regulares de estos motores son cruciales para garantizar que la grúa funcione de manera suave y segura. Cualquier problema con los motores puede conducir a ineficiencias operativas, un mayor tiempo de inactividad y posibles riesgos de seguridad, lo que brinda atención a los problemas motores.

.

Sistema de alarma de sonido y luz e interruptor de límite

1. Las grullas de pórtico industrial están equipadas con un sistema de alarma de sonido y luz y los interruptores de límite para mejorar la seguridad y la eficiencia operativa. Estos componentes juegan un papel crucial para prevenir accidentes y garantizar que la grúa funcione dentro de sus parámetros designados.

2. Sistema de alarma de lámpara y liviana

El sistema de alarma de sonido y luz está diseñado para alertar al personal en las cercanías de la grúa sobre su estado operativo. Este sistema es particularmente importante en entornos donde la grúa opera muy cerca de los trabajadores o donde la visibilidad es limitada.

3. Switches Limit

Los interruptores de límite son dispositivos electrónicos que sirven como características de seguridad críticas en las grúas de pórtico industrial. Detectan la posición de la grúa o sus componentes y cortan la energía cuando la grúa alcanza sus límites operativos, evitando posibles accidentes y daños.

4. El sistema de alarma de sonido y luz y los interruptores de límite son parte integral de la operación segura de las grúas de pórtico industrial. El sistema de alarma asegura que el personal sea consciente de los movimientos y el estado operativo de la grúa, reduciendo el riesgo de colisiones u otros peligros. Los interruptores de límite, por otro lado, automatizan la seguridad evitando físicamente que la grúa funcione más allá de sus límites de diseño. Juntos, estos sistemas contribuyen a un lugar de trabajo más seguro y protegen tanto el equipo de grúas como el personal que trabaja a su alrededor. El mantenimiento adecuado y las pruebas regulares de estos sistemas son esenciales para garantizar que funcionen de manera confiable y efectiva.

10. Dispositivos de seguridad

Dispositivos de protección contra sobrecarga

Los dispositivos de protección de sobrecarga están diseñados para evitar que la grúa funcione más allá de sus límites de carga de trabajo seguros. Estos dispositivos monitorean la carga que se está levantando y enviará una alerta o cerrará la grúa si la carga excede el límite especificado. Esto es crucial para prevenir el daño estructural a la grúa y evitar accidentes que pueden ocurrir debido a la sobrecarga.

Interruptores de límite

Como se mencionó anteriormente, los interruptores de límite detienen automáticamente la grúa cuando se acerca al final de su rango de viaje o cuando cualquiera de sus componentes alcanza sus límites operativos. Estos interruptores son esenciales para evitar que la grúa exceda sus límites físicos, lo que podría provocar daños en la estructura o colisión con obstáculos.

Dispositivos anti-colison

Los dispositivos anti-colisón son particularmente importantes en entornos donde múltiples grúas operan muy cerca o donde hay un tráfico terrestre significativo. Estos dispositivos usan sensores, cámaras u otras tecnologías para detectar la presencia de otros objetos en la ruta de la grúa y alertar al operador o detener automáticamente el movimiento de la grúa para evitar una colisión.

Botones de parada de emergencia

Los botones de parada de emergencia son controles operados manualmente que permiten al operador de la grúa o a cualquier personal autorizado detener inmediatamente todas las operaciones de la grúa en caso de emergencia. Estos botones se colocan estratégicamente al alcance del operador y, a menudo, son rojos y altamente visibles.

Sistemas de frenos

Los sistemas de frenos en las grúas de pórtico industrial están diseñados para mantener la carga de forma segura cuando no están en movimiento y para proporcionar una parada controlada durante las operaciones. Estos frenos pueden ser mecánicos, eléctricos o una combinación de ambos, y son críticos para prevenir movimientos de carga inesperados que puedan conducir a accidentes.

Indicadores de nivel

Los indicadores de niveles se utilizan para garantizar que la grúa esté nivelada durante la operación, especialmente cuando se levanta cargas precisas o delicadas. El levantamiento desigual puede hacer que las cargas cambien, lo que puede conducir a la pérdida de control y accidentes. Estos indicadores ayudan a los operadores a mantener el equilibrio y la estabilidad de la grúa.

Indicadores de carga de trabajo seguros

Los indicadores de carga de trabajo seguros marcan claramente la capacidad de carga segura máxima para la grúa. Esta información es vital para que los operadores se aseguren de que la grúa no esté sobrecargada y opera dentro de sus especificaciones de diseño.



11. Modo de control

1. Control manual

Intervención directa: el operador de la grúa controla directamente los movimientos de elevación y viaje de la grúa usando volantes, palancas o botones de presentación. Este modo requiere operadores calificados que puedan sincronizar manualmente los movimientos para lograr el posicionamiento deseado de la carga.

Mecanismos simples: los sistemas de control manual son generalmente más simples en diseño y pueden ser menos propensos a fallas complejas.

Precisión limitada: la precisión de los movimientos de la grúa se limita a la habilidad y la experiencia del operador.

2. Control automático

Operación asistida: el operador de grúas utiliza dispositivos de control como joysticks o interruptores de paletas para comandar la grúa, pero el sistema incluye características automatizadas que ayudan a controlar la velocidad y la sincronización.

Seguridad mejorada: los sistemas semiautomáticos a menudo incluyen características de seguridad como paradas automáticas al límite de carga o límites de viaje.

Eficiencia mejorada: estos sistemas pueden mejorar la eficiencia operativa al reducir la necesidad de operadores altamente calificados.

3. Control automático totalmente

Controlador lógico programable (PLC): las operaciones de la grúa se rigen por un PLC, que puede programarse para realizar secuencias específicas de operaciones automáticamente.

Control preciso: los sistemas totalmente automáticos ofrecen un control preciso sobre los movimientos de la grúa, lo que permite que las maniobras complejas se ejecuten de manera consistente.

Error humano reducido: los sistemas automatizados reducen el potencial de error humano, mejorando la seguridad y la confiabilidad.

Operación remota: en algunos casos, las grúas completamente automáticas se pueden operar de forma remota, eliminando el operador de entornos potencialmente peligrosos.

4. Control radio

Operación inalámbrica: el operador de la grúa utiliza transmisores de radio para controlar la grúa desde una distancia, lo que puede ser particularmente útil en entornos donde el contacto visual con la grúa es limitado.

Mayor flexibilidad: el control de radio permite a los operadores moverse libremente alrededor del área de trabajo mientras mantienen el control de la grúa.

Consideraciones de seguridad: deben existir medidas adecuadas de gestión de frecuencia y seguridad para evitar interferencias o operaciones no autorizadas de la grúa.

5.C.C.CONTRO DE CUTRADORES

Sistemas avanzados: algunas grúas de pórtico pueden emplear sistemas informáticos que integran características avanzadas como la visión artificial, la inteligencia artificial y el análisis de datos para optimizar las operaciones.

Recopilación de datos: las grúas controladas por computadora pueden recopilar datos operativos, que pueden usarse para la planificación de mantenimiento y la optimización operativa.

Opciones de interfaz: los operadores pueden interactuar con la grúa a través de pantallas táctil u otras interfaces avanzadas, proporcionando comentarios detallados y opciones de control.



12. Sketch









Una grúa de pórtico en un taller mecánico ofrece varias ventajas que mejoran la productividad, la seguridad y la flexibilidad. Estos son los beneficios clave:

1. Mayor capacidad de elevación

Las grúas de pórtico están diseñadas para manejar cargas pesadas, lo que las hace ideales para talleres mecánicos donde se deben levantar y moverse grandes partes o maquinaria. Su construcción robusta permite el manejo seguro y eficiente de objetos pesados, reduciendo el riesgo de accidentes o daños.

2. Flexibilidad en el movimiento

A diferencia de las grúas aéreas que se fijan a la estructura del edificio, las grúas de pórtico pueden ser móviles (sobre ruedas o rieles), lo que permite que se trasladen alrededor del taller. Esto hace que sea más fácil posicionar la grúa en varios lugares para satisfacer las diferentes necesidades operativas.

3. Rentable

Las grúas de pórtico generalmente son más asequibles para instalar que las grúas superiores permanentes, ya que no requieren modificaciones estructurales extensas para el edificio. Su portabilidad también elimina la necesidad de infraestructura compleja como pistas o vigas fijas.

4. Portátil y personalizable

Muchas grúas de pórtico son portátiles y pueden reubicarse fácilmente dentro del taller, ofreciendo flexibilidad en el diseño del taller. Además, vienen en una variedad de tamaños y diseños, lo que les permite personalizar a las necesidades específicas del taller, incluida la capacidad de carga, el tramo y la altura.

5. Eficiencia del espacio

Las grúas de pórtico hacen un uso eficiente del espacio vertical y horizontal, lo que permite más espacio en el piso del taller para otras operaciones o equipos. La capacidad de la grúa para levantar y transportar objetos pesados ​​sin requerir mucho espacio en el piso puede mejorar significativamente la organización del espacio de trabajo.

6. Seguridad mejorada

Las grúas de pórtico reducen la necesidad de levantamiento manual, lo que ayuda a minimizar el riesgo de lesiones en el lugar de trabajo. El levantamiento y el movimiento controlados también reducen las posibilidades de soltar equipos o piezas pesados, mejorando la seguridad general en el taller.

7. Versatilidad en el manejo de materiales

Estas grúas pueden levantar una amplia variedad de cargas, desde componentes de maquinaria hasta motores y materiales, utilizando diferentes tipos de accesorios de elevación, como ganchos, abrazaderas o hondas. Esta versatilidad los hace útiles para una variedad de tareas dentro de los talleres mecánicos.

8. Facilidad de uso

Las grúas de pórtico son relativamente fáciles de operar, con controles que permiten movimientos suaves y precisos. Las grúas modernas a menudo vienen con controles remotos fáciles de usar, lo que facilita a los operadores administrar las cargas desde una distancia segura.

9. Costos de mano de obra reducidos

Al automatizar las tareas de elevación y transporte de trabajo pesado, las grúas de pórtico reducen la necesidad de mano de obra manual, lo que resulta en menos personal necesario para elevar las tareas. Esto puede conducir a menores costos laborales y un flujo de trabajo más eficiente.

10. Adaptabilidad a diferentes entornos de trabajo

Las grúas de pórtico se pueden usar en interiores o al aire libre, y pueden operar en entornos donde las grúas aéreas pueden no ser factibles debido al espacio o las limitaciones estructurales. Esta adaptabilidad los hace adecuados para una amplia gama de configuraciones de taller.

11. Bajo mantenimiento

Las grúas de pórtico suelen ser fáciles de mantener, lo que requiere inspecciones periódicas y lubricación de partes móviles. Su construcción simple significa menos desgloses en comparación con los sistemas de elevación más complejos, lo que resulta en menos tiempo de inactividad.

Resumen de ventajas:

Alta capacidad de elevaciónpara cargas pesadas

Movilidady flexibilidad dentro del taller

RentableEn comparación con las grúas aéreas

Portátil y personalizablediseño

Uso eficiente deespacio

Mejoradoseguridad

Versatilidaden el manejo de varios materiales y cargas

Fácil de usaroperación y controles

Reducción de costos de mano de obra

Adaptabilidada diferentes entornos

Bajo mantenimientorequisitos

En general, las grúas de pórtico mejoran la eficiencia y la seguridad de las operaciones de manejo de materiales en talleres mecánicos al tiempo que ofrecen flexibilidad y ahorro de costos.





Las grúas de pórtico en un taller mecánico son altamente versátiles y tienen una amplia gama de aplicaciones debido a su capacidad para levantar, mover y colocar cargas pesadas con precisión. Estas son algunas de las aplicaciones clave:

1. Levantar y transportar maquinaria pesada

Las grúas de pórtico se usan comúnmente para levantar y transportar maquinaria pesada o piezas de equipos, como motores, cajas de cambios o máquinas herramientas, dentro del taller. Esto reduce el parto manual y aumenta la eficiencia al manejar objetos grandes y pesados.

2. Ensamblaje de componentes mecánicos

Durante el ensamblaje de piezas o maquinaria mecánicas grandes, las grúas de pórtico se utilizan para posicionar y alinear con precisión los componentes. Esto es crucial en la reparación automotriz, la producción de máquinas herramienta y el ensamblaje de maquinaria industrial.

3. Mantenimiento y reparación del vehículo

En talleres automotrices, las grúas de pórtico ayudan a eliminar o instalar componentes pesados ​​como motores, transmisiones o ejes. Proporcionan una forma eficiente de levantar y transportar estas piezas para su reparación o reemplazo, asegurando un flujo de trabajo más seguro y rápido.

4. Carga y descarga de materiales

Las grúas de pórtico son ideales para cargar y descargar materias primas, como placas de acero, tuberías u otros materiales pesados, desde camiones o áreas de almacenamiento hasta el taller. Esto agiliza el proceso de manejo de materiales y reduce el tiempo necesario para preparar materiales para mecanizado o ensamblaje.

5. Manejo de moho en la fabricación

En los talleres de fabricación que se ocupan de la fabricación de moho, las grúas de pórtico se utilizan para levantar y mover moos pesados ​​durante los procesos de producción. Aseguran el manejo seguro de moldes, que a menudo son voluminosos y difíciles de mover manualmente.

6. Reparación y mantenimiento de equipos

Cuando la maquinaria se descompone, las grúas de pórtico se utilizan para levantar y desmontar componentes pesados ​​para su reparación o reemplazo. Esto es especialmente útil para talleres que se ocupan de grandes equipos industriales, como bombas, compresores o turbinas.

7. Tareas de alineación de precisión

Las grúas de pórtico se pueden emplear en tareas que requieren una alineación precisa de piezas o componentes. Su movimiento controlado permite un posicionamiento preciso, lo cual es crítico en industrias como aeroespacial, fabricación automotriz o mecanizado de precisión.

8. Instalación de maquinaria

Durante la instalación de una nueva maquinaria o equipo en un taller, las grúas de pórtico se utilizan para levantar y colocar el equipo en su lugar. Esto hace que el proceso de instalación sea más eficiente y reduce el riesgo de daño a las piezas de maquinaria sensible.

9. Reubicación del equipo del taller

Las grúas de pórtico también se utilizan para mover o reubicar equipos o máquinas pesadas dentro del taller. Su movilidad permite a los operadores reorganizar eficientemente el espacio de trabajo sin requerir equipos de elevación externos.

10. Manejo de herramientas y matrices

En talleres que se ocupan de grandes herramientas y troqueles, las grúas de pórtico se utilizan para mover estos artículos pesados ​​durante el mecanizado, el mantenimiento o el almacenamiento. Esto es común en los talleres involucrados en forjar, estampar o mecanizar grandes troqueles para la fabricación.

11. Fabricación de la sección de tuberías y acero

Las grúas de pórtico se utilizan en la fabricación de grandes estructuras o tuberías de acero en talleres mecánicos. Ayudan a mover y colocar largas vigas de acero, tuberías y secciones durante los procesos de corte, soldadura o ensamblaje.

12. Manejo de chatarra y eliminación de materiales

Después de los procesos de mecanizado o fabricación, las grúas de pórtico se pueden usar para levantar y mover materiales de desecho o productos de desecho a las áreas designadas de eliminación o reciclaje. Esto garantiza que el espacio de trabajo permanezca claro y seguro para las operaciones continuas.

13. Tareas de elevación temporales

Para los talleres mecánicos que ocasionalmente necesitan levantar cargas pesadas, las grúas móviles de pórtico proporcionan una solución flexible. Estas grúas portátiles se pueden configurar y utilizar temporalmente para tareas específicas, como mover un pedazo de maquinaria pesado para su reparación.

14. Aplicaciones al aire libre

Las grúas de pórtico no se limitan al uso interior. En algunos talleres mecánicos, se utilizan al aire libre para tareas como levantar equipos en almacenamiento, cargar camiones o realizar mantenimiento en vehículos o maquinaria que no se pueden mover en interiores.

Resumen de aplicaciones:

Levantar y transportar maquinaria o piezas pesadas

Asamblea de grandes componentes mecánicos

Mantenimiento del motor del vehículo y la transmisión

Carga\/descarga de materiales pesados

Manejo de moldes en la fabricación

Reparación y mantenimiento de equipos grandes

Alineación de precisión de piezas

Instalación de maquinaria

Reubicación del equipo del taller

Manejo de herramientas y muere

Fabricación de secciones de acero y tuberías

Manejo y eliminación de chatarra

Tareas de elevación temporales u ocasionales

Tareas de manejo de materiales al aire libre

En un taller mecánico, las grúas de pórtico agilizan las operaciones al proporcionar un medio seguro y eficiente para manejar, mover y colocar cargas pesadas en varias aplicaciones.





1. Diseño e ingeniería

Ingeniería detallada: desarrolle dibujos y especificaciones de ingeniería detallados, incluidos el haz principal, el polipasto, el carro, los carruajes finales y otros componentes.

Simulación y modelado: Use el diseño asistido por computadora (CAD) y las herramientas de simulación para modelar el rendimiento de la grúa y optimizar su diseño.

2. Selección de material

Especificaciones del material: Seleccione materiales de alta calidad que cumplan con los requisitos de resistencia, durabilidad y resistencia al calor. Los materiales comunes incluyen acero de alta resistencia, aleaciones y recubrimientos especializados.

Adquisición: Materiales de origen de proveedores aprobados, asegurando que cumplan con los estándares necesarios de calidad y certificación.

3. Fabricación de componentes

Corte y conformación: corte y moldee las materias primas en los componentes requeridos, como vigas, columnas y soportes. Esto puede involucrar procesos como el corte de plasma, el corte con láser y el mecanizado. Mastamiento y ensamblaje: componentes de soldadura juntos para formar los elementos estructurales de la grúa. Esto incluye soldar el haz principal, los carruajes finales y otras piezas de carga.

4. Asamblea

Subensamblaje: ensamble los componentes individuales, como el sistema de alza, el carro y los carruajes finales, en subconjuntos. Esto implica ajustar piezas y garantizar una alineación adecuada. Menor ensamblaje: Combine subconjuntos para construir la estructura completa de la grúa. Esto incluye montar el polipasto y el carro en el haz principal, unir los carros finales e instalar los sistemas de control.

5. Integración de sistemas

Sistemas eléctricos: instale componentes eléctricos, incluidos motores, paneles de control, cableado y sensores. Asegúrese de que los sistemas eléctricos de la grúa estén debidamente integrados y probados.

Sistemas de control: implementar y configurar sistemas de control, como controladores lógicos programables (PLC), controles remotos y dispositivos de seguridad. Verifique que los sistemas de control funcionen correctamente y estén calibrados.

6. Prueba y garantía de calidad

Prueba preoperacional: realizar pruebas preoperacionales para verificar la funcionalidad de la grúa, incluidas las pruebas de carga, las pruebas operativas de los mecanismos de elevación y viaje, y las verificaciones del sistema de control.

Pruebas de seguridad: verifique que las características de seguridad, como interruptores de límite, alarmas y paradas de emergencia, funcionen correctamente y cumplan con los estándares de seguridad.

Inspección: realice una inspección detallada de la estructura y componentes de la grúa para garantizar el cumplimiento de las especificaciones de diseño y los estándares de calidad.

7. Ajustes finales y calibración

Ajunte: haga los ajustes necesarios para optimizar el rendimiento de la grúa y garantizar un funcionamiento sin problemas. Esto puede incluir sensores de calibración, controles de ajuste y ajuste del sistema de elevación.

Documentación: Prepare y revise la documentación, incluidos los manuales de operación, las guías de mantenimiento e instrucciones de seguridad.

8. Entrega e instalación

Transporte: Organice el transporte de la grúa al sitio de instalación, asegurando que se maneje y envíe de forma segura para evitar daños.

Instalación: Supervisa la instalación de la grúa en las instalaciones del cliente, incluidos el ensamblaje, la alineación y la conexión con fuentes de energía y sistemas de control.

Capacitación: brinde capacitación para operadores y personal de mantenimiento para garantizar que estén familiarizados con los procedimientos de operación y seguridad de la grúa.

9. Comisionamiento y entrega

Coss puesta en marcha: Realice pruebas finales de puesta en marcha para verificar que la grúa funcione correctamente en condiciones del mundo real y cumpla con las especificaciones de rendimiento.

Entrada: entrega oficialmente la grúa al cliente, proporcionando toda la documentación necesaria, incluidos los certificados de cumplimiento, la información de garantía y los programas de mantenimiento.







Inspección de material

Inspección de calidad: la estricta inspección de calidad se lleva a cabo sobre las materias primas compradas para garantizar que cumplan con los requisitos de diseño y los estándares nacionales.

Almacenamiento de materiales: los materiales calificados se almacenan de acuerdo con la clasificación para evitar la corrosión o el daño.

Corte y formación

Corte de acero: use el corte de plasma, el corte con láser o el corte de llama y otras tecnologías para cortar el acero de acuerdo con el tamaño del dibujo del diseño.

Procesamiento de formación: forme la placa de acero a través de la flexión, el rodamiento, la soldadura y otros procesos para fabricar el haz principal, el haz final y otras piezas estructurales.

Soldadura

Soldadura por componentes: las piezas de acero cortadas y formadas están soldadas en las estructuras principales, como el haz principal, el haz final y el tranvía. El proceso de soldadura debe controlarse estrictamente para garantizar la resistencia estructural y la calidad de la soldadura.

Inspección de soldadura: use tecnología de prueba no destructiva (como pruebas ultrasónicas, pruebas radiográficas) para inspeccionar las soldaduras para garantizar que no haya grietas u otros defectos.

Mecanizado

Mecanizado de precisión: el mecanizado de precisión se realiza en los componentes clave de la grúa, como juegos de ruedas, asientos de rodamiento, poleas, etc., para garantizar su precisión dimensional y calidad de la superficie.

Ensamblaje de toda la máquina

Asamblea general: sobre la base del pre-ensamblaje, se lleva a cabo el ensamblaje general de la grúa, incluida la instalación final del haz principal, el haz final, el mecanismo de elevación, el mecanismo de caminar, etc.

Puesta en marcha y pruebas

En condiciones dinámicas, se prueba el rendimiento operativo de la grúa, incluidas las pruebas de levantamiento, caminar, dirección y otras funciones. El tamaño general de la grúa del puente ensamblada se verifica para garantizar que todas las dimensiones cumplan con los requisitos de diseño.

Pulverización y tratamiento anticorrosión

El tratamiento de la superficie eliminación de óxido: eliminación de óxido en la superficie de la grúa, los métodos comunes incluyen arenque, encurtimiento, etc. Pulverización de imprimadores: pulverización de pulverización anticorrosión en la superficie tratada para prevenir la oxidación y corrosión del metal. Pulverización de colores de pulverización de la capa superior: rocíe la capa superior de acuerdo con los requisitos del cliente o los estándares de la industria para darle a la grúa un efecto protector y decorativo. Marcado: después de rociar, marque la información de identificación de la grúa de acuerdo con las especificaciones, como el modelo, la carga nominal, etc.

Fábrica e instalación

Embalaje y transporte

Protección de embalaje: empaqueta de protección de protección de protección de la grúa para evitar daños durante el transporte. Disposición de transporte: de acuerdo con el tamaño del equipo y las condiciones de transporte, seleccione un método de transporte adecuado para transportar la grúa al sitio del cliente.

Aceptación y entrega

Aceptación del cliente

Aceptación en el sitio: el cliente conduce a la aceptación en el sitio de la grúa de acuerdo con los requisitos del contrato y las especificaciones técnicas para verificar el rendimiento y la calidad del equipo.

Rectificación del problema: si se encuentran algún problema, el fabricante debe rectificarlos a tiempo para garantizar que el equipo cumpla completamente con los requisitos del cliente. Entrega y uso de capacitación operativa: el fabricante generalmente capacita a los operadores del cliente para asegurarse de que puedan operar la grúa de manera correcta y segura.

Etiqueta: Taller mecánico Crane de pórtico, China Taller Mecánico Taller Fabricantes de grúas, proveedores, fábrica
