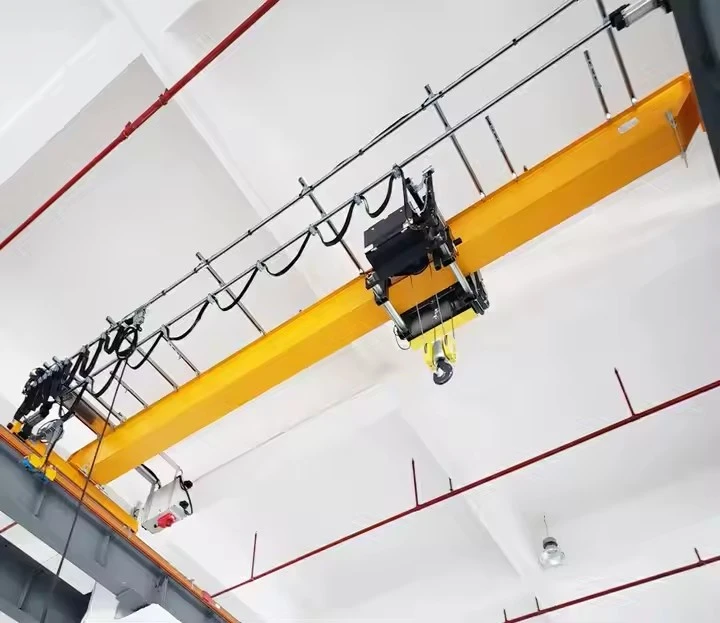

Grúa aérea eléctrica tipo Lda

EJEMPLO DE FICHA TÉCNICA

Modelo: LDA-10t/16,5m A3

Capacidad: 10 toneladas métricas

Durar: 16,5 metros

Altura de elevación: 12 metros (estándar)

Velocidad de elevación: 8 m/min (velocidad única)

Velocidad de desplazamiento de la grúa: 30 m/min

Velocidad de desplazamiento del polipasto: 20 m/min

Deber de trabajo: A3 (servicio liviano, ~60 arranques/hora)

Control: Pulsador colgante-, 6 botones

Potencia del motor: Polipasto 13kW, recorrido de la grúa 2x1,5kW, recorrido del polipasto 0,8kW

Fuente de alimentación: 380 V, trifásico, 50 Hz

Temperatura ambiente: -10 grados a +40 grados

Humedad relativa: Menor o igual al 85%

UnGrúa aérea eléctrica tipo LDAconsta de varios componentes clave que trabajan juntos para garantizar que la grúa funcione sin problemas y de manera eficiente. A continuación se muestra un desglose de los componentes principales:

1. Puente (Tela principal)

Función: El puente es la estructura horizontal principal que se extiende a lo ancho del espacio de trabajo. Permite que la grúa se mueva a través de un área definida y soporta los otros componentes como el carro y el polipasto.

Estructura: Generalmente fabricado con vigas de acero, está diseñado para soportar la carga del polipasto, el carro y los materiales que se elevan.

Tipos: En una grúa LDA, el puente suele ser unviga únicadiseño, lo que significa que hay una viga principal a lo largo de la grúa. Esto lo hace más rentable-para cargas más ligeras y medianas.

2. Carro (mecanismo de desplazamiento)

Función: El carro se desplaza horizontalmente a lo largo del puente, transportando el polipasto y la carga. Permite el movimiento preciso de materiales de un extremo de la grúa al otro.

Estructura: Normalmente circula sobre rieles montados en el puente, impulsados ​​por un motor eléctrico. El carro se mueve a lo largo del tramo del puente.

Motor: El motor del carro controla la velocidad y dirección del movimiento del carro.

3. Polipasto (mecanismo de elevación)

Función: El polipasto es el mecanismo que realmente levanta y baja la carga. Consta de un tambor, cuerdas o cadenas y un gancho.

Tipos: Puede ser unpolipasto de cadena(para cargas más ligeras) o unpolipasto de cable(para cargas más pesadas).

Movimiento: El polipasto se mueve verticalmente a lo largo del puente mediante un carro de polipasto. Levanta la carga enrollando o desenrollando una cuerda o cadena.

4. Carros finales (vigas finales)

Función: Estas son las estructuras de soporte en ambos extremos del puente grúa. Permiten que la grúa se desplace a lo largo de los carriles o vías montadas en la estructura del edificio.

Estructura: Cada carro terminal está equipado con ruedas que corren a lo largo de la vía de la grúa. Las ruedas son accionadas por motores eléctricos.

Movimiento: Los carros extremos permiten que la grúa se desplace a lo largo del edificio o espacio de trabajo.

5. Motores electricos

Función: Los motores son responsables de impulsar el movimiento de los distintos componentes de la grúa, incluidos el polipasto, el carro y el puente.

Control: Estos motores suelen estar controlados por un sistema de control que permite una velocidad variable y un control preciso de los movimientos de la grúa.

Tipos: Pueden ser motores DC (Corriente Continua) o motores AC (Corriente Alterna) dependiendo del diseño y requerimientos de potencia de la grúa.



6. Sistema de control

Función: El sistema de control es el corazón del funcionamiento de la grúa y permite al operador gestionar el movimiento de la grúa y el polipasto.

Tipos de control: Puede controlarse manualmente mediante uncontrolador colgante, que es un control remoto con cable o inalámbrico, o mediante untaxiubicado en la grúa. En algunos sistemas, también se puede implementar un control automatizado para operaciones más avanzadas.

Características de seguridad: El sistema de control generalmente incluye funciones como botones de parada de emergencia, protección contra sobrecarga e interruptores de límite para garantizar un funcionamiento seguro.

7. Sistema de vía o riel

Función: El sistema de vía o riel es donde la grúa se desplaza horizontalmente a lo largo del espacio de trabajo. Se instala en el techo del edificio o en una estructura elevada.

Componentes: El sistema de rieles consta de rieles de acero o vigas I-que guían los carros finales y proporcionan un camino suave para el movimiento de la grúa.

Instalación: Este sistema debe estar alineado con precisión para garantizar que la grúa funcione sin problemas, sin desalineaciones ni problemas de fricción.



8. Gancho o agarre (accesorio de elevación)

Función: El gancho o agarradera es la parte del polipasto que se conecta directamente a la carga que se está levantando. Puede ser un gancho simple o un gancho más complejo para levantar materiales que deben manipularse a granel, como chatarra o materiales a granel.

Estructura: El gancho suele estar hecho de acero de alta-resistencia, diseñado para manejar cargas pesadas de forma segura.

.

9. Frenos y embragues

Función: Los frenos se utilizan para controlar el movimiento de la grúa y garantizar que se detenga y sujete la carga de forma segura cuando sea necesario. Los embragues se utilizan para acoplar o desacoplar diferentes partes del sistema de la grúa, como el motor del polipasto o el motor del trole.

Ubicación: Suelen encontrarse en el carro o polipasto, así como en el puente principal o en el carro final, según el diseño de la grúa.

10. Dispositivos de seguridad

Protección contra sobrecarga: Este dispositivo evita que la grúa levante cargas que excedan su capacidad nominal, protegiendo tanto a la grúa como al operador.

Interruptores de límite: Estos interruptores están colocados en los extremos del recorrido de la grúa para evitar que -exceda su rango designado.

Parada de emergencia: Un botón de parada de emergencia es esencial para detener rápidamente el movimiento de la grúa en caso de emergencia.

11. Sistema eléctrico

Función: El sistema eléctrico proporciona energía a los motores, sistemas de control y otros componentes eléctricos de la grúa.

Componentes: Incluye cables, conectores, transformadores y unidades de alimentación, todos diseñados para garantizar una alimentación estable para el funcionamiento de la grúa.

12. Componentes estructurales

Función: Esto incluye el marco, las vigas de soporte y los tirantes que ayudan a darle a la grúa su integridad estructural y soportan sus capacidades de elevación pesada.

Materiales: Suelen estar fabricados de acero de alta-resistencia para soportar el peso de la grúa y los materiales que se mueven.

Bosquejo



Técnico principal



Ventajas de la grúa aérea eléctrica tipo LDA

UnGrúa aérea eléctrica tipo LDAEs una opción popular en diversas industrias debido a sus numerosos beneficios. Estas son algunas de las principales ventajas:

1. Eficiencia Energética

Energía eléctrica: Dado que la grúa LDA funciona-eléctricamente, es más eficiente-en términos energéticos en comparación con las grúas más antiguas que pueden depender de sistemas hidráulicos o neumáticos. Los motores eléctricos proporcionan operaciones fluidas, controladas y rentables-.

Menos mantenimiento: Los motores eléctricos generalmente requieren menos mantenimiento que otros tipos de motores (como diésel o hidráulicos), lo que reduce los costos operativos generales.

2. Costo-Efectivo

Menor costo inicial: Las grúas LDA, al ser sistemas de una sola viga, suelen ser menos costosas que las grúas de dos-vigas. Esto los hace ideales para empresas que necesitan soluciones de elevación eficientes pero que trabajan con limitaciones presupuestarias.

Costos operativos reducidos: Con piezas móviles mínimas y motores eléctricos que no requieren un servicio extenso, las grúas LDA tienden a tener costos operativos-más bajos a largo plazo.

3. Diseño compacto

Ahorro de espacio-: El diseño de una sola viga de la grúa LDA le permite operar con un diseño compacto. Requiere menos espacio libre en comparación con las grúas de dos-vigas, lo que la hace adecuada para instalaciones con espacio vertical limitado.

Menos infraestructura: Debido a que la grúa requiere solo una viga, se puede instalar en espacios más pequeños o existentes sin necesidad de cambios estructurales significativos en el edificio.

4. Control preciso y alta eficiencia

Operación suave: Las grúas eléctricas ofrecen un control preciso de la velocidad y el movimiento de la carga, lo cual es fundamental en entornos sensibles. La capacidad de realizar ajustes precisos garantiza que los elementos se levanten y coloquen exactamente donde se necesitan.

Elevación rápida y eficiente: El polipasto eléctrico y los movimientos motorizados hacen de la grúa LDA una solución excelente para entornos de ritmo rápido-donde la eficiencia del tiempo es fundamental.

5. Características de seguridad

Protección contra sobrecarga: Muchas grúas LDA están equipadas con limitadores de sobrecarga para garantizar que la grúa no levante más peso del que está diseñada, evitando daños y accidentes.

Sistemas de control avanzados: Las grúas LDA cuentan con modernos sistemas de control que incluyen funciones de parada de emergencia, interruptores de límite y dispositivos anticolisión, lo que garantiza una operación segura para los trabajadores y la propia grúa.

Arranque/parada suaves: El sistema eléctrico ofrece un movimiento de arranque y parada suave, lo que reduce el riesgo de sacudidas repentinas o accidentes.

6. Bajo ruido y vibración

Operación más silenciosa: Las grúas eléctricas producen menos ruido en comparación con las grúas mecánicas o hidráulicas más antiguas, lo que puede ayudar a reducir la contaminación acústica en los entornos de trabajo.

Vibración reducida: Los motores eléctricos tienden a generar menos vibraciones, lo que mejora la comodidad y la seguridad de los trabajadores y protege los equipos o materiales sensibles de daños.

7. Durabilidad y longevidad

Estructura fuerte: Las grúas LDA están diseñadas para durar. Los materiales utilizados en la construcción (normalmente acero de alta-resistencia) garantizan que la grúa pueda soportar cargas pesadas durante un largo período de tiempo.

Bajo desgaste: Con menos piezas móviles en comparación con otros sistemas de grúas, las grúas LDA experimentan menos desgaste, lo que se traduce en una vida útil más larga.

8. Fácil de operar

Operador-Amigable: La grúa se puede operar con un simple control colgante o un control remoto inalámbrico, lo que facilita a los trabajadores gestionar las tareas de elevación y posicionamiento.

Capacitación: La facilidad de operación significa que el tiempo de capacitación de los operadores suele ser más corto en comparación con sistemas más complejos.



Aplicaciones de la grúa aérea eléctrica tipo LDA

Las grúas aéreas eléctricas tipo LDA están diseñadas para aplicaciones de trabajo liviano a mediano-. Su combinación de eficiencia, rentabilidad-y versatilidad los hace ideales para una amplia gama de industrias y tareas. Estas son algunas de las aplicaciones más comunes:

1. Líneas de fabricación y producción.

Manejo de materiales: En fábricas y plantas de ensamblaje, las grúas LDA se utilizan a menudo para mover materias primas, piezas o productos semiacabados entre estaciones de trabajo en la línea de producción.

Asistencia de montaje: Estas grúas se pueden utilizar para levantar componentes y posicionarlos con precisión en líneas de montaje, mejorando la velocidad de producción y reduciendo la mano de obra.

Carga de la máquina: La grúa se puede utilizar para levantar equipos pesados ​​y colocarlos en maquinaria o estaciones de trabajo.

2. Almacenes y Centros de Distribución

Almacenamiento y recuperación: Las grúas LDA se utilizan habitualmente en almacenes para levantar y trasladar mercancías de un lugar a otro. Pueden recoger artículos de estantes altos o cargarlos en camiones, mejorando la capacidad de almacenamiento y la organización del almacén.

Manejo de inventario: Las grúas se utilizan para organizar inventarios a granel, apilar artículos pesados ​​o transportar mercancías por el piso del almacén.

3. Sitios de construcción

Manejo de materiales: En las obras de construcción, las grúas LDA se pueden utilizar para mover materiales de construcción como vigas, ladrillos, tuberías y otros materiales pesados. Ayudan a transportar artículos desde el almacenamiento hasta el área de trabajo, mejorando la eficiencia y reduciendo el trabajo manual.

Levantamiento de herramientas y equipos pesados: Además de materias primas, la grúa puede levantar herramientas pesadas, generadores u otros equipos de construcción.

4. Astilleros y Puertos

Carga y descarga de carga: Las grúas LDA se utilizan en los puertos para levantar contenedores de envío, mover carga entre barcos y camiones, o cargar/descargar materiales como carbón o mineral de hierro.

Manejo de Maquinaria Pesada: Estas grúas también se utilizan para manipular maquinaria pesada u otros equipos grandes en patios industriales o astilleros.

5. Acerías y fundiciones

Manejo de materiales: En las acerías, las grúas LDA pueden mover placas, vigas y bobinas de acero pesado desde la línea de producción a las áreas de almacenamiento o entre diferentes procesos.

Transporte de metal fundido: Aunque normalmente se utilizan grúas-de servicio más pesado, las versiones más ligeras también pueden ayudar a transportar materiales entre áreas de alta-temperatura.

6. Industrias automotrices y de ingeniería

Movimiento de piezas: Las grúas LDA se utilizan a menudo en plantas automotrices para mover componentes de vehículos, como motores, transmisiones o carrocerías de vehículos pesados ​​a lo largo de la línea de producción.

Soporte de montaje: Las grúas apoyan el ensamblaje de componentes grandes, como chasis, paneles de carrocería o bloques de motor.

7. Centrales Eléctricas e Instalaciones Energéticas

Manejo de Equipos: Las plantas de energía utilizan grúas LDA para manipular componentes de turbinas, tuberías pesadas o materiales combustibles, lo que hace que estas grúas sean esenciales para las operaciones y el mantenimiento de las plantas.

Mantenimiento de rutina: Estas grúas también se pueden utilizar durante el mantenimiento programado para mover piezas pesadas o maquinaria para reparaciones.

8. Industria aeroespacial

Manejo de componentes de aeronaves: Las grúas LDA se utilizan en la fabricación y el montaje aeroespacial para levantar y mover componentes de aviones, como motores o secciones de alas, en plantas de montaje.

Manejo de precisión: Su control preciso los hace ideales para manipular piezas delicadas que requieren una colocación cuidadosa.



Elproceso de producciónde unGrúa aérea eléctrica tipo LDAImplica varias etapas críticas, desde el diseño inicial y la adquisición de materiales hasta el montaje y el control de calidad. Este proceso garantiza que la grúa sea segura, eficiente y capaz de funcionar como se espera en entornos industriales. A continuación se muestra un desglose detallado del proceso de producción típico de las grúas aéreas eléctricas tipo LDA:

1. Diseño e Ingeniería

Diseño conceptual: El proceso de producción comienza con el diseño de la grúa LDA. Los ingenieros y diseñadores crean dibujos y planos detallados, teniendo en cuenta la capacidad de carga, la envergadura, la altura, el entorno y los estándares de seguridad. El diseño de la grúa está optimizado para lograr eficiencia y rentabilidad-.

Cálculos estructurales: Se realizan cálculos detallados para garantizar que la estructura de la grúa pueda soportar las cargas deseadas. Esto incluye cálculos para el puente, el polipasto, el trole y el carro final. Se tienen en cuenta las pruebas de tensión, las consideraciones de carga de viento y los factores de seguridad.

Modelado 3D: Los ingenieros crean modelos 3D utilizando software CAD (diseño asistido por computadora) para visualizar los componentes y el ensamblaje de la grúa. Esto permite realizar ajustes antes de que comience cualquier producción física.

Selección de materiales: Los materiales se seleccionan en función de los requisitos de la grúa. Generalmente se elige acero con alta resistencia a la tracción para el puente, el polipasto y el carro. Los componentes del sistema de control, como motores e interruptores, se especifican de acuerdo con las necesidades operativas.

2. Adquisición de Materiales

Materias primas: Los principales materiales utilizados en la construcción de una grúa LDA incluyen:

Placas y vigas de acero: Se utiliza para la viga del puente y el marco estructural.

Cuerdas o cadenas de alambre de acero: Para que el mecanismo de elevación levante cargas.

Motores y componentes eléctricos: Para el trole, el polipasto y el sistema de control.

Paneles de control: Para operar la grúa, incluidos interruptores de límite, paradas de emergencia y otros dispositivos de seguridad.

Otros componentes: Como ruedas para los carros finales, ganchos, cables eléctricos y vías de ferrocarril para el movimiento.

Control de calidad: Los materiales se someten a rigurosos controles de calidad para garantizar que cumplen con las especificaciones requeridas. Las placas de acero, vigas y otros componentes estructurales se prueban para determinar su resistencia y durabilidad, mientras que se verifica la compatibilidad y el rendimiento de las piezas eléctricas.

3. Fabricación de componentes de grúa

Construcción de puentes:

Cortar y dar forma al acero: Las vigas de acero se cortan en longitudes específicas y se les da forma utilizando equipos especializados como cortadores de plasma y máquinas dobladoras.

Soldadura: Las vigas y los marcos se sueldan entre sí para formar la estructura principal del puente. Las soldaduras se inspeccionan cuidadosamente para garantizar su resistencia e integridad.

Tratamiento superficial: Después de soldar, los componentes de acero suelen tratarse con recubrimientos anticorrosión, como recubrimiento en polvo o galvanizado, para proteger la grúa de factores ambientales como el óxido.

Conjunto de polipasto y trole:

Construcción de polipastos: Se construye el mecanismo de elevación, compuesto por tambor, cuerda o cadena, motor eléctrico y gancho. La cuerda o cadena se enrolla alrededor del tambor y se monta el motor del polipasto.

Construcción de carros: Se ensambla el carro, que incluye las ruedas motorizadas, el marco y un mecanismo de conexión para mover el polipasto a lo largo del puente. El carro está diseñado para desplazarse suavemente a lo largo de los rieles del puente grúa.

Fabricación del carro final: Se producen los carros de extremo (o vigas de extremo), donde se montan ruedas y ejes para permitir el movimiento a lo largo de la vía. Estos componentes están soldados entre sí y alineados para mayor precisión.

Instalación de motores eléctricos:

Montaje de motores: Los motores para el polipasto, el carro y el puente están instalados en sus respectivos bastidores. Estos motores están vinculados a los sistemas de engranajes que proporcionan la potencia necesaria para el movimiento.

Alambrado: Se instala cableado eléctrico para todos los motores, interruptores y sistemas de control. Esto incluye cables de alimentación para el movimiento de la grúa, así como cableado de control de seguridad.

4. Montaje e Integración

Conjunto de puente y carro final: El puente y los carros finales están unidos. El equipo de montaje alinea cuidadosamente los componentes para garantizar un movimiento suave a lo largo de los rieles. Una vez alineados, se atornillan o sueldan en su posición.

Instalación de polipasto y trole: El polipasto se fija al carro, que luego se monta en el puente grúa. El carro debe colocarse correctamente para que pueda recorrer todo el puente mientras se levantan y bajan cargas.

Configuración de vías y rieles: La grúa está montada sobre rieles o un sistema de orugas, lo que permite que los carros finales se muevan. Estos rieles deben estar nivelados e instalados con precisión para un funcionamiento suave.

5. Instalación del sistema de control

Configuración del sistema eléctrico: Se instala el sistema de control, que incluye el panel de control, interruptores, controladores de motor y sistemas de parada de emergencia. Estos componentes permiten al operador controlar los movimientos de la grúa, como levantar, bajar y moverse horizontalmente.

Cableado y pruebas: El cableado de la grúa está conectado a fuentes de energía, motores y sistemas de seguridad. Se llevan a cabo pruebas eléctricas para garantizar que el sistema de control funcione correctamente, incluidas pruebas de paradas de emergencia, interruptores de límite y protección contra sobrecarga.

Sistema de control remoto (opcional): Para grúas que utilizan controles inalámbricos o colgantes, el sistema está instalado y probado. Esto puede incluir la conexión a un sistema transmisor/receptor para funcionamiento inalámbrico.

6. Pruebas y garantía de calidad

Pruebas de carga: Un paso crítico en el proceso de producción. La grúa está sometida a unprueba de cargadonde se carga a su capacidad nominal y se prueba su rendimiento. Esto garantiza que la grúa pueda levantar y transportar de forma segura su carga máxima sin fallas estructurales.

Pruebas funcionales: El movimiento de la grúa a lo largo de los rieles, el mecanismo de elevación, el rendimiento del motor y el sistema de control se prueban minuciosamente. La grúa se mueve en todas direcciones-arriba, abajo, izquierda, derecha-para verificar que todas las funciones funcionen sin problemas y de forma segura.

Pruebas de características de seguridad: Todos los sistemas de seguridad, incluidos los limitadores de sobrecarga, los botones de parada de emergencia y los dispositivos anticolisión, se prueban para garantizar que respondan correctamente en caso de mal funcionamiento.

Inspección y Certificación: Se inspecciona que la grúa cumpla con las normas de seguridad locales e internacionales (como las normas ISO o ASME). Una vez superado, la grúa queda certificada para su uso.

7. Embalaje y envío

Desmontaje para envío: Para el transporte, la grúa se puede desmontar en sus componentes principales (puente, carro, polipasto, sistemas de control, etc.). Esto hace que el envío sea más fácil y seguro.

Embalaje: Los componentes se embalan y protegen cuidadosamente para su envío. Se tiene especial cuidado para evitar daños a piezas eléctricas o mecánicas sensibles durante el transporte.

Envío: La grúa se envía al cliente o al sitio de construcción donde se volverá a ensamblar e instalar.

8. Instalación e inspección final

Preparación del sitio: El sitio de instalación está preparado, incluida la instalación de sistemas ferroviarios u otros requisitos estructurales. Si la grúa forma parte de un edificio nuevo, la instalación se realiza una vez que la estructura esté lista.

Reensamblaje: La grúa se vuelve a montar en el sitio y se realizan controles y ajustes finales para garantizar que todos los componentes estén alineados y funcionales.

Pruebas finales: Se realiza una ronda final de pruebas funcionales y de carga después de la instalación para garantizar que la grúa funcione correctamente en el entorno previsto.

9. Capacitación y entrega del operador

Capacitación del operador: Los operadores de la grúa reciben capacitación sobre cómo usar los controles, realizar controles de seguridad y operar la grúa de manera efectiva.

Documentación: Se proporcionan al cliente manuales y documentación que describen el funcionamiento de la grúa, el programa de mantenimiento y las pautas de seguridad.

Entregar: Una vez que la grúa está completamente probada y operativa, se entrega oficialmente al cliente para su uso.

Vista del taller:

La empresa ha instalado una plataforma inteligente de gestión de equipos, y ha instalado 310 conjuntos (sets) de robots de manipulación y soldadura. Una vez finalizado el plan, habrá más de 500 conjuntos (conjuntos) y la tasa de conexión en red de equipos alcanzará el 95%.. 32 se han puesto en uso líneas de soldadura, se planea instalar 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85%.
