Una grúa pórtico con estructura



Características clave de una grúa pórtico con estructura:

Estructura:

Consta de dos patas verticales unidas por una viga horizontal (viga).

Puede ser fijo o regulable en altura y envergadura.

Algunos modelos tienen una sola viga (cargas más ligeras) o dos vigas (cargas más pesadas).

Movilidad:

Grúa pórtico fija: Estacionario, utilizado en un área de trabajo específica.

Grúa pórtico móvil: Equipado con ruedas (manuales o motorizadas) para su fácil traslado.

Pórtico montado en riel-(RMG): Corre sobre orugas para un movimiento preciso en áreas grandes (por ejemplo, manipulación de contenedores).

Capacidad de carga:

Normalmente oscila entre0,5 toneladas a más de 50 toneladas, dependiendo del diseño.

Los modelos-de servicio pesado pueden incluir soportes y vigas de acero reforzado.

Mecanismo de elevación:

Utiliza un polipasto eléctrico o manual (polipasto de cadena, polipasto de cable o carro).

Puede operarse mediante un control colgante, un control remoto o una cabina.



Comparación con otras grúas

Característica	Una-grúa pórtico con estructura	Grúa puente aérea	Grajo de foque
Movilidad	✅ Portátil	❌ Fijado a la estructura	✅ Limitado
Instalación	No se necesita base	Requiere vigas de pista	Necesita apoyo
Capacidad de carga	Hasta 50+ toneladas	Hasta 500+ toneladas	Hasta 20 toneladas
Espacio de trabajo	Interior/Exterior	Mayormente interior	Áreas pequeñas
Costo	Bajo a medio	Alto	Medio



Capacidad de elevación: 30 toneladas métricas (30.000 kg)
Envergadura: 10 m–35 m (personalizable)
Altura de elevación: 6 m–20 m (ajustable)
Tipo de polipasto: Doble-viga con polipasto eléctrico de cable (tipo QD-)
Sistema de viaje: motorizado (guiado-por ferrocarril o-neumáticos)
Tipo de rueda: Ruedas de acero (para rieles) / Llantas neumáticas (uso en piso)
Sistema de control: operado-por cabina o por control remoto
Fuente de alimentación: 380V/50Hz (trifásica)
Acero estructural: Q345B (alta-resistencia) con revestimiento resistente a la corrosión-

A grúa pórtico de estructuraconsta de varios componentes estructurales y mecánicos clave que trabajan juntos para levantar y mover cargas pesadas de forma segura. A continuación se muestra un desglose de los componentes principales:



1. Principales componentes estructurales

A. Marco de pórtico (estructura de soporte)

Patas (Montantes/Columnas)– Soportes verticales que soportan el peso y la carga de la grúa.

Viga superior (viga)– La viga horizontal que se extiende entre las patas, soportando el polipasto y el carro.

Marco base (carros finales)– La parte inferior con ruedas o raíles para movilidad.

B. Viga transversal (viga del puente)

Diseño de una o dos vigas, según la capacidad de carga.

Soporta el carro y el polipasto.





2. Componentes de movilidad y movimiento

A. Ruedas y orugas

Ruedas fijas– Para grúas pórtico estacionarias.

Ruedas giratorias– Permitir maniobrabilidad en grúas pórtico portátiles.

Sistema ferroviario– Se utiliza en grúas pórtico montadas sobre rieles-(RMG) para movimiento guiado.

B. Mecanismo de accionamiento (grúas motorizadas)

Motores de viaje– Motores eléctricos para el desplazamiento de la grúa sobre carriles o suelos.

Frenos– Garantizar una parada segura.



3. Mecanismo de elevación

A. Polipasto

Polipasto de cadena eléctrico– Común para cargas ligeras a medias.

Polipasto de cable– Se utiliza para cargas más pesadas (5 toneladas y más).

Polipasto manual (palanca o bloque de cadena)– Para aplicaciones más pequeñas y sin-tecnología.

B. Carro

Mueve el polipasto a lo largo de la viga (manual o motorizado).

Carro de empuje manual– Operado a mano.

Carro eléctrico– Accionado por motor-para un movimiento más suave.

4. Sistema de control

Control colgante– Control remoto portátil para operar la grúa.

Control remoto por radio– Funcionamiento inalámbrico para una mejor movilidad.

Control de cabina (para grúas pórtico grandes)– El operador se sienta en una cabina.

5. Componentes de seguridad

Interruptores de límite– Evite el sobre-recorrido del polipasto o del carro.

Protección contra sobrecarga– Sensores para evitar exceder los límites de peso.

Sistemas anticolisión– Se utiliza en entornos de múltiples-grúas.

Frenos y pasadores de bloqueo– Asegurar la grúa cuando esté parada.

.

6. Accesorios opcionales

Estabilizadores– Soportes extensibles para mayor estabilidad.

Mecanismo de altura ajustable– Regulación de altura hidráulica o mecánica.

Sistema de adorno– Gestiona cables para polipastos y carros eléctricos.

Luces y alarmas de grúa– Para la seguridad en espacios de trabajo concurridos.

Resumen de componentes clave:

Categoría	Componentes
Estructura	Patas, Viga, Estructura Base
Movilidad	Ruedas, rieles, motores de accionamiento
Sistema de elevación	Polipasto, carro, gancho
Controles	Colgante, remoto, cabina
Seguridad	Interruptores de límite, protección contra sobrecarga, frenos

BOSQUEJO

Técnico principal



Las grúas pórtico con estructura- se utilizan ampliamente en diversas industrias debido a suversatilidad, movilidad y rentabilidad-. Estas son sus principales ventajas:

1. Portabilidad y movilidad

Se puede mover fácilmente (ruedas manuales o motorizadas).

No se requiere instalación permanente (a diferencia de los puentes grúa).

Ideal para sitios de trabajo temporales o estaciones de trabajo múltiples.

2. No hay necesidad de modificaciones en el edificio

No requiere techos reforzados ni estructuras de soporte.

Se puede utilizar en exteriores o en instalaciones con poca altura libre.

3. Ajustable y personalizable

La luz y la altura se pueden modificar para diferentes aplicaciones.

Disponible enviga única(cargas ligeras a medias) odoble viga(cargas-pesadas).

4. Rentable-Efectivo

Menor coste inicial en comparación con los puentes grúa.

Requiere mantenimiento mínimo.

5. Fácil de operar

Puede ser manual (polipasto de cadena) o motorizado (polipasto eléctrico).

Las opciones de control remoto mejoran la seguridad y la precisión.

6. Alta capacidad de carga

Soporta cargas de0,5 toneladas a 50+ toneladas, dependiendo del diseño.

7. Seguridad y estabilidad

La robusta construcción de acero garantiza la estabilidad de la carga.

Opcionalestabilizadoresyfrenosmejorar la seguridad.



Las grúas pórtico con estructura- se utilizan en múltiples industrias para levantar y mover cargas pesadas:

1. Fabricación y talleres

Movimiento de maquinaria, moldes y piezas pesadas.

Soporte a línea de montaje.

2. Sitios de construcción

Manipulación de vigas de acero, paneles de hormigón y materiales de construcción.

Levantamiento temporal en espacios reducidos.

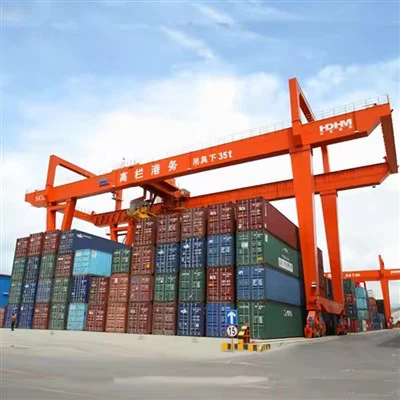

3. Envío y logística

Carga/descarga de contenedores, cajas y pallets.

Utilizado en puertos, almacenes y patios de carga.

4. Automotriz y aeroespacial

Elevación de motores, estructuras de vehículos y componentes de aeronaves.

5. Mantenimiento y reparación

Mantenimiento de equipos pesados, generadores y maquinaria industrial.

6. Ferrocarril y construcción naval

Traslado de grandes estructuras metálicas y tramos de barcos.

7. Centrales eléctricas e industrias pesadas

Manejo de turbinas, transformadores y grandes componentes industriales.





1. Diseño y Planificación

Análisis de demanda: De acuerdo con las necesidades del cliente y los escenarios de uso, se realiza un análisis de demanda detallado para determinar las especificaciones, carga, luz, altura de elevación, etc. de la grúa.

Diseño de ingeniería: los ingenieros utilizan CAD y otro software de diseño para llevar a cabo un diseño detallado, incluidos aspectos estructurales, mecánicos, eléctricos y otros, para garantizar que el diseño cumpla con los estándares y especificaciones relevantes.

2. Adquisición de materiales

Selección de materiales: seleccione acero, motores, sistemas de control y otros componentes apropiados de acuerdo con los requisitos de diseño.

Selección de proveedores: Examinar proveedores de materiales y componentes para garantizar la calidad y confiabilidad de los materiales.

3. Procesamiento y Fabricación

Corte y conformado: cortar, soldar, doblar y otros procesos en acero para formar vigas principales, vigas finales y otros componentes estructurales.

Mecanizado: Mecanizado de precisión de componentes clave, como torneado, fresado, taladrado, etc., para garantizar que el tamaño y la precisión cumplan con los requisitos de diseño.

Tratamiento de superficie: rocíe, galvanice o haga{0}}piezas metálicas a prueba de óxido para mejorar la resistencia a la corrosión y la estética.

4. Asamblea

Ensamblaje de componentes: ensamble la viga principal, la viga final, el carro, el mecanismo de elevación y otros componentes para formar una estructura de grúa completa.

Instalación del sistema eléctrico: Instalar equipos eléctricos como motores, gabinetes de control, sensores, finales de carrera, etc. para garantizar el funcionamiento normal del sistema eléctrico.

5. Depuración y prueba

Depuración preliminar: Realizar una depuración preliminar de la grúa para comprobar la coordinación y funcionamiento de cada componente.

Prueba de carga: realice una prueba de carga para garantizar la seguridad y estabilidad de la grúa bajo carga nominal y pruebe las funciones de los dispositivos de seguridad, como la protección contra sobrecarga y los interruptores de límite.

Prueba de rendimiento: pruebe los indicadores de rendimiento de la grúa, como velocidad de elevación, velocidad de funcionamiento, efecto de frenado, etc., para garantizar que cumplan con los requisitos de diseño.

6. Inspección de calidad

Inspección de calidad: Lleve a cabo una inspección de calidad integral de la grúa, incluida la apariencia, el tamaño, el rendimiento, etc., para garantizar el cumplimiento de las normas pertinentes.

Evaluación de seguridad: Realizar una evaluación de seguridad para garantizar el funcionamiento normal de todos los dispositivos y sistemas de seguridad.

7. Entrega e instalación

Embalaje y transporte: Empaque las grúas calificadas y prepárelas para su transporte al sitio del cliente.

Instalación-en el sitio: realice-instalación en el sitio de acuerdo con los requisitos del cliente, incluida la producción básica y la depuración del equipo.

Capacitación y entrega: Capacite a los operadores para asegurarse de que dominen los métodos de operación y las precauciones de seguridad del equipo y completen el trabajo de entrega.















Inspección de materiales

Inspección de calidad: Se lleva a cabo una estricta inspección de calidad de las materias primas compradas para garantizar que cumplan con los requisitos de diseño y los estándares nacionales.

Almacenamiento de materiales: Los materiales calificados se almacenan según su clasificación para evitar la corrosión o daños.

Cortar y formar

Corte de acero: utilice corte por plasma, corte por láser o corte por llama y otras tecnologías para cortar el acero de acuerdo con el tamaño del dibujo de diseño.

Procesamiento de conformado: forme la placa de acero mediante doblado, laminado, soldadura y otros procesos para fabricar la viga principal, la viga final y otras piezas estructurales.

Soldadura

Soldadura de componentes: las piezas de acero cortadas y formadas se sueldan a las estructuras principales, como la viga principal, la viga final y el carro. El proceso de soldadura debe controlarse estrictamente para garantizar la resistencia estructural y la calidad de la soldadura.

Inspección de soldadura: utilice tecnología de prueba no-destructiva (como pruebas ultrasónicas o pruebas radiográficas) para inspeccionar las soldaduras y garantizar que no haya grietas u otros defectos.

Mecanizado

Mecanizado de precisión: el mecanizado de precisión se realiza en los componentes clave de la grúa, como juegos de ruedas, asientos de rodamientos, poleas, etc., para garantizar su precisión dimensional y calidad de superficie.

Montaje de toda la máquina.

Montaje general: sobre la base del pre-montaje, se lleva a cabo el montaje general de la grúa, incluida la instalación final de la viga principal, la viga final, el mecanismo de elevación, el mecanismo de desplazamiento, etc.

Puesta en marcha y pruebas

En condiciones dinámicas, se prueba el rendimiento operativo de la grúa, incluidas las pruebas de elevación, desplazamiento, dirección y otras funciones. Se verifica el tamaño total del puente grúa ensamblado para garantizar que todas las dimensiones cumplan con los requisitos de diseño.

Pulverización y tratamiento anticorrosión-

Tratamiento de superficie Eliminación de óxido: eliminación de óxido en la superficie de la grúa; los métodos comunes incluyen chorro de arena, decapado, etc. Pulverización de imprimación: rocíe imprimación anticorrosión sobre la superficie tratada para evitar la oxidación y corrosión del metal. Pulverización de capa final Pulverización de color: Rocíe la capa final según los requisitos del cliente o los estándares de la industria para darle a la grúa un efecto protector y decorativo. Marcado: Después de pulverizar, marque la información de identificación de la grúa de acuerdo con las especificaciones, como modelo, carga nominal, etc.

Fábrica e instalación.

Embalaje y transporte

Protección del embalaje: Empaque de forma protectora los componentes clave de la grúa para evitar daños durante el transporte. Acuerdo de transporte: De acuerdo con el tamaño del equipo y las condiciones de transporte, seleccione un método de transporte adecuado para transportar la grúa al sitio del cliente.

Aceptación y entrega

Aceptación del cliente

Aceptación en el sitio: el cliente lleva a cabo la aceptación en el sitio de la grúa de acuerdo con los requisitos del contrato y las especificaciones técnicas para verificar el rendimiento y la calidad del equipo.

Rectificación de problemas: si se encuentra algún problema, el fabricante debe rectificarlo a tiempo para garantizar que el equipo cumpla plenamente con los requisitos del cliente. Entrega y uso Formación operativa: El fabricante suele formar a los operadores del cliente para garantizar que puedan operar la grúa de forma correcta y segura.
