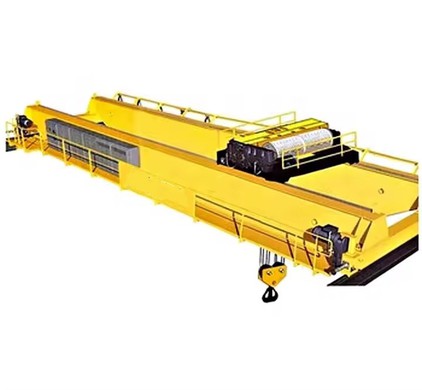

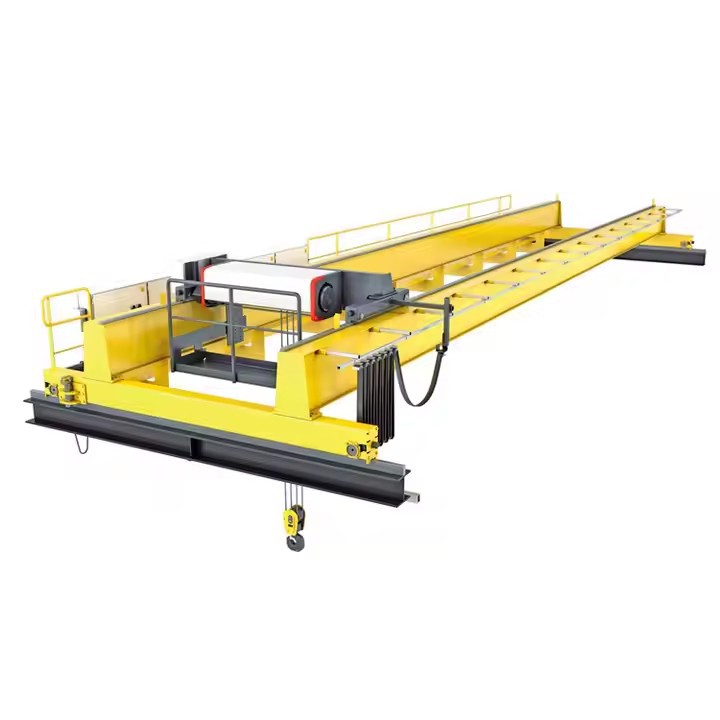

Puente grúa de doble viga tipo europeo

¿Qué es un puente grúa de dos vigas de tipo europeo?

A Puente grúa de doble viga tipo europeose refiere a una grúa puente que cumple con los estándares de diseño europeos (principalmente elFEM- Federación Europea de la Manutención yISOestándares). Se caracteriza por su diseño optimizado, componentes de alta-calidad, características de seguridad avanzadas y un enfoque en la eficiencia energética y la ergonomía.

Piense en ella como la opción premium de alto-rendimiento en el mundo de las grúas-diseñada para brindar confiabilidad, precisión y seguridad al operador en entornos industriales exigentes.



Ventajas de las grúas birraíl tipo europeo

Confiabilidad y tiempo de actividad superiores:El uso de componentes de primera calidad y un diseño robusto genera una confiabilidad excepcional y un tiempo de inactividad reducido.

Manejo de precisión:Los accionamientos controlados por frecuencia-permiten una colocación de carga extremadamente precisa y suave, protegiendo tanto la carga como la estructura de la grúa.

Seguridad mejorada:Diseñado y certificado según los estándares de seguridad más estrictos del mundo, protegiendo al personal y los activos.

Bajo costo total de propiedad:Si bien la inversión inicial puede ser mayor, su durabilidad, eficiencia energética y facilidad de mantenimiento resultan en un menor costo durante la vida útil de la grúa.

Estructura ligera y eficiente:El diseño optimizado ejerce menos presión sobre la estructura del edificio, lo que potencialmente reduce los costos de construcción de una nueva instalación.



Comparación: grúas birraíl europeas y convencionales

Característica	Tipo europeo	Tipo convencional
Estándar de diseño	FEM/ISO	Otros estándares nacionales (p. ej., JB/T, CMAA)
Control	VFD estándar en todos los movimientos	Los VFD suelen ser una opción
Seguridad	Sistemas con certificación CE y clasificación SIL-	Sistemas básicos de seguridad.
Componentes	Marcas europeas premium	Marcas estándar o locales
Peso	Estructura más ligera y optimizada	Más pesado para la misma capacidad
Enfocar	Precisión, Seguridad, Eficiencia	Capacidad, costo

Conclusión:ElPuente grúa de doble viga tipo europeorepresenta el pináculo de la tecnología de elevación por encima de la cabeza. Su énfasis endiseño optimizado, calidad superior y seguridad integradalo convierte en la opción preferida para industrias modernas y de alto-rendimiento donde la eficiencia operativa, la precisión y la seguridad de los trabajadores son fundamentales. Es una inversión en productividad y mitigación de riesgos.



Componentes principales: rodamiento, caja de cambios, motor, bomba.

Lugar de origen: Henan, China

Garantía: 1 año

Peso (KG): 2000 kg

Vídeo de inspección saliente-: proporcionado

Informe de prueba de maquinaria: proporcionado

Diseño: haz doble

Efectividad: alta eficiencia

Velocidad de funcionamiento: funcionamiento a alta velocidad

Estabilidad: función anti-oscilación

Color:Opcional

Fuente de alimentación: 110V/220V/230V/380V/440V, personalizada

Luz: 7,5-31,5 m

A continuación se muestra un desglose detallado de los componentes de unPuente grúa de doble viga tipo europeo, destacando las características de diseño que lo distinguen.

1. Sistema Estructural Optimizado (El Marco)

Vigas tipo cajón soldadas:

FEM-Diseño optimizado:Fabricado con placa de acero de alta-resistencia y optimizado mediante análisis de elementos finitos (FEA) para una máxima relación resistencia-a-peso.

Protección contra la corrosión:Presentan una preparación de superficie de alta-calidad (granallado) y múltiples capas de recubrimiento para una resistencia superior a la corrosión.



Cabezales modulares:

Unidades de rodamientos sellados:Cartuchos de rodamientos pre-lubricados y{1}}sellados de por vida para un mantenimiento mínimo.

Mecanizado de precisión:Todas las superficies de montaje están mecanizadas para una alineación perfecta, lo que garantiza un desplazamiento suave y un desgaste reducido de las ruedas.

Dispositivos anti-antidescarrilamiento:Características estándar para evitar que las ruedas se salgan de los rieles.

Sistema de pista:

Rieles de precisión:Rieles de acero de alta-calidad con tolerancias de alineación precisas.

Topes de grúa:Amortiguadores-que absorben energía con propiedades-de absorción de impactos.

2. Sistema de elevación y accionamiento de alto{{1}rendimiento

Polipasto y carro integrados:

Diseño de altura libre baja:Integración compacta de mecanismos de polipasto y trole para maximizar el recorrido del gancho.

Construcción modular:Permite un fácil mantenimiento y reemplazo de componentes.

Unidad de elevación premium:

Componentes de marca:Normalmente incluye polipastos de fabricantes como Demag, Street Crane o ABB.

Motores clasificados-para servicio:Motores diseñados específicamente para trabajos de elevación con alto par y capacidad térmica.

Cajas de cambios planetarias:Cajas de cambios compactas y de alta-eficiencia para una transmisión de potencia suave.

Frecuencia-Unidades controladas:

VFD en todos los movimientos:Accionamientos de frecuencia variable estándar en movimientos de polipastos, troles y puentes para un control preciso.

Frenado regenerativo:Capacidad de devolver energía a la fuente de alimentación durante el descenso.



3. Sistemas de seguridad y control que cumplen con la CE-

Sistemas de control:

Colgante ergonómico:Colgante de control liviano y ergonómico con pantalla de diagnóstico integrada.

Opción de control remoto por radio:Sistemas seguros de control de radio-salto de frecuencia.

PLC de seguridad:Controlador lógico programable con funciones de seguridad dedicadas.

Sistemas de seguridad:

Indicador de momento de carga (LMI):Sistema certificado para pesaje de cargas y anticolisión.

Frenado redundante:

Freno mecánico primario en el polipasto.

Sistema de frenado secundario (a menudo electrónico).

Sistema de parada de emergencia que cumple con los estándares de Categoría 3/PLd.

Interruptores de límite:Interruptores de límite y posicionamiento basados ​​en codificador-para todos los movimientos.

Protección contra sobrecarga:Dispositivos mecánicos y electrónicos de protección contra sobrecargas.

4. Sistemas eléctricos y de potencia

Fuente de alimentación:

Sistemas de barras conductoras:Sistemas de conductores aislados y completamente cerrados para una transmisión de energía segura.

Sistemas de adorno:Sistemas de gestión de cables con cables de alta-flexibilidad.

Paneles de control:

Gabinetes con clasificación IP-:Clasificación mínima IP54 para protección contra polvo y agua.

Gestión Térmica:Unidades de aire acondicionado o calefacción para control de temperatura.

Diseño modular:Fácil acceso para mantenimiento y resolución de problemas.

5. Características especiales y accesorios

Sistemas de Monitoreo:

Sistema de gestión de grúas (CMS):Capacidad de diagnóstico y monitoreo remoto.

Indicadores de mantenimiento:Recordatorios automatizados de intervalos de servicio.

Iluminación y comunicación:

Iluminación LED del área de trabajo:Iluminación energéticamente-eficiente para el área de operación de la grúa.

Iluminación de emergencia:Sistema de iluminación de emergencia-con batería.

Sistemas de intercomunicación:Para comunicación entre operadores de grúas y personal de piso.

Bosquejo

Técnico principal





Ventajas de la grúa puente de doble viga tipo europeo

Las grúas de doble viga de tipo europeo ofrecen un conjunto premium de beneficios centrados en la seguridad, la eficiencia y el valor-a largo plazo.



1. Cumplimiento normativo y de seguridad inigualables

Certificación CE:Construido en total conformidad con la Directiva de Maquinaria de la UE y otras normas aplicables, garantizando los más altos niveles de seguridad operativa y del personal.

Sistemas de seguridad avanzados:CaracterísticaClasificación SIL- (nivel de integridad de seguridad)funciones de seguridad, sistemas de frenado redundantes y protección integral contra sobrecargas de serie.

Mitigación de riesgos:El diseño de seguridad integrado reduce significativamente el riesgo de accidentes, protegiendo tanto al personal como a los activos valiosos.

2. Rendimiento y precisión superiores

Buen funcionamiento: Variadores de frecuencia (VFD)son estándar en todos los movimientos (polipasto, trole y recorrido largo), proporcionando aceleración y desaceleración sin tirones.

Control de carga preciso:Esto permite un posicionamiento preciso de las cargas, lo cual es crucial para productos de alto-valor, tareas de ensamblaje y operaciones delicadas.

Oscilación de carga minimizada:El movimiento controlado reduce en gran medida la oscilación de la carga, aumentando la seguridad y la eficiencia.

3. Durabilidad y confiabilidad excepcionales

Componentes premium:El uso de componentes de marca de alta-calidad (por ejemplo, polipastos Demag, accionamientos SEW, controles Siemens) garantiza una fiabilidad excepcional y una larga vida útil.

Estructura optimizada:ElDiseño basado en FEM-utiliza análisis de elementos finitos para crear una estructura que sea a la vez fuerte y liviana, reduciendo el desgaste en la pista y la estructura del edificio.

Alto tiempo de actividad:La construcción robusta y la calidad de los componentes generan menos tiempo de inactividad y una mayor productividad general.

4. Eficiencia energética y bajo coste de vida útil

Consumo de energía reducido:Los VFD y los motores de alta-eficiencia reducen el uso de energía, especialmente en aplicaciones con arranques y paradas frecuentes.

Unidades regenerativas:Muchos modelos pueden devolver energía a la red eléctrica durante las operaciones de reducción, lo que reduce aún más los costos.

Necesidades de bajo mantenimiento:Características como rodamientos sellados, pre-lubricados y componentes modulares reducen la frecuencia y los costos de mantenimiento, lo que resulta en un costo total de propiedad (TCO) más bajo.

5. Ergonomía y mantenibilidad

Diseño de altura libre baja:La integración compacta del polipasto y el carro maximiza la altura de elevación utilizable debajo de la grúa, una ventaja fundamental en instalaciones con restricciones de altura.

Fácil mantenimiento:El diseño modular y los componentes accesibles simplifican la inspección y el servicio, minimizando el tiempo de mantenimiento.

Operador-Amigable:Los controles ergonómicos, los diagnósticos claros y la excelente visibilidad reducen la fatiga del operador y mejoran la productividad.



Aplicaciones de la grúa puente de doble viga tipo europeo

Esta grúa es la opción preferida para industrias donde la precisión, la confiabilidad y la seguridad no son-negociables.



1. Industrias automotriz y aeroespacial

Solicitud:Manipulación y posicionamiento de grandes paneles de carrocería de vehículos, componentes de aeronaves y motores.

Por qué se usa:El control de precisión y el movimiento suave evitan daños a piezas delicadas y de alto-valor durante el montaje.

2. Fabricación avanzada y almacenamiento

Solicitud:En almacenes-de gran altura y líneas de producción para manipular productos pesados ​​paletizados, maquinaria y materias primas.

Por qué se usa:La alta confiabilidad, velocidad y control preciso optimizan el flujo de trabajo y la densidad de almacenamiento. El diseño de altura baja maximiza el espacio vertical.

3. Centros de Servicio de Acero y Metal

Solicitud:Traslado y apilado de bobinas, chapas y perfiles de acero.

Por qué se usa:El robusto diseño FEM maneja cargas pesadas de manera confiable, mientras que los controles de precisión permiten un apilamiento y recuperación seguros y eficientes.

4. Generación de energía e ingeniería pesada

Solicitud:Mantenimiento e instalación de turbinas, generadores, transformadores y maquinaria de gran-escala.

Por qué se usa:Las características de seguridad excepcionales y el control preciso de la carga son fundamentales para proteger equipos costosos y garantizar la seguridad del personal durante levantamientos complejos.



El procedimiento de producción de unPuente grúa de doble viga tipo europeoes un proceso altamente sistemático y{0}}impulsado por la calidad que cumple con estrictos estándares europeos (como FEM e ISO) y culmina con la certificación CE.

A continuación se muestra un desglose detallado del proceso de producción.



Etapa 1: Diseño y Análisis FEM

Esta etapa es la base y se centra en la optimización y el cumplimiento.

Especificación del cliente y evaluación de riesgos:Un análisis detallado de los requisitos operativos, el entorno y un formato formal.Evaluación de riesgossegún lo exige la Directiva de Maquinaria de la UE.

Ingeniería Avanzada:

Análisis estructural FEM:Uso del análisis de elementos finitos para optimizar el diseño de la viga y el cabezal para obtener la máxima resistencia con el mínimo peso. Esto calcula la tensión, la deflexión y el comportamiento dinámico.

Planificación de cumplimiento CE:Integrar los requisitos de seguridad y diseño de las normas pertinentes (por ejemplo, EN 13001, EN 60204) en el modelo.

Lista de materiales (BOM):Creación de una lista detallada que especifique materiales certificados y componentes de marca-aprobados (p. ej., variadores SEW, PLC Siemens).



Etapa 2: Selección y preparación de materiales

Obtención:Adquisición de acero certificado (p. ej., S355JR) y componentes con la marca CE-o reconocidos internacionalmente (p. ej., frenos, motores).

Preparación de materiales:Las placas de acero se granallan-según el estándar Sa 2,5 y se impriman. El corte se realiza mediante máquinas CNC para lograr una alta precisión, lo que garantiza un ajuste perfecto-para la soldadura.



Etapa 3: Fabricación estructural de precisión

Aquí es donde se construye la estructura ligera pero robusta de la grúa.

Fabricación de vigas:

Soldadura automatizada:Las vigas principales se fabrican como secciones de cajón. Las soldaduras críticas se realizan utilizandoSoldadura automatizada por arco sumergido (SAW)bajo condiciones controladas para garantizar soldaduras consistentes, de alta-calidad y repetibles.

Inspección de soldadura:Todas las soldaduras críticas son 100% inspeccionadas visualmente y probadas a través deUltrasonido (UT)oInspección de partículas magnéticas (MPI).

Alivio del estrés:Las vigas terminadas se someten a un alivio de la tensión por vibración o un tratamiento térmico para normalizar las tensiones internas, lo que garantiza la estabilidad dimensional-a largo plazo.

Mecanizado de precisión:Mecanizado de almohadillas de montaje de unidades, superficies de asiento de rieles y puntos de conexión en máquinas CNC para garantizar una alineación perfecta.



Etapa 4: Ensamblaje y alineación mecánica

Montaje del carro final:Las ruedas, los ejes y las unidades de rodamientos sellados y prelubricados se ensamblan en los cabezales. Los motores de accionamiento y los reductores están montados y alineados.

Montaje del puente:Las vigas se atornillan a los testeros mediante pernos-de alta resistencia. La alineación de todo el puente se verifica meticulosamente para garantizar la escuadra y el contacto adecuado de las ruedas.

Integración de trole y polipasto:La unidad de elevación (a menudo un módulo pre-ensamblado de un proveedor como Demag) está integrada en el bastidor del trole. A continuación se monta todo el conjunto sobre las vigas de la grúa.



Etapa 5: Integración del sistema eléctrico y de control

Edificio del panel de control:Los PLC, VFD para todos los movimientos, relés de seguridad y contactores principales están cableados en un gabinete protegido con clasificación IP54. El software está programado con funciones de seguridad predefinidas (p. ej., interruptores de límite, protección contra sobrecarga).

Instalación de cables:Los cables se tienden en bandejas o conductos exclusivos para cables. Todas las conexiones se realizan mediante terminales engarzados y con casquillo.

Instalación del sistema de seguridad: Indicadores de momento de carga (LMI), interruptores de límite, circuitos de parada de emergencia y sensores anticolisión están instalados y conectados al PLC de seguridad.



Etapa 6: Pruebas integrales y certificación CE (FAT)

Esta es una fase crítica para la verificación y certificación.

Inspección visual y dimensional:Verificar la mano de obra, la calidad de la pintura y todas las dimensiones críticas.

Sin-prueba de carga:Ejecutar todos los movimientos para verificar el funcionamiento suave, el ruido anormal y el funcionamiento adecuado de los interruptores de límite.

Pruebas de carga:

Prueba de carga estática:Levantar una carga de prueba de125% de la capacidad nominalpara verificar la integridad estructural y la capacidad de retención de los frenos.

Prueba de carga dinámica:Levantamiento110% de la capacidad nominaly ejecutarlo a través de todos los movimientos operativos.

Validación de la función de seguridad:Probar todos los dispositivos de seguridad, incluidas las paradas de emergencia, los sistemas de sobrecarga y los frenos redundantes, para garantizar que cumplan con los niveles de rendimiento requeridos por la evaluación de riesgos.

Documentación CE:Compilación de laFicha Técnica, incluidos cálculos de diseño, informes de prueba, evaluación de riesgos y declaraciones de incorporación, que culminan con la emisión delDeclaración CE de conformidad.



Etapa 7: Desmontaje, Protección y Embalaje

Desmantelamiento sistemático:La grúa se desmonta en módulos lógicos y transportables, con todos los componentes claramente etiquetados.

Pintura final:Aplicación de una capa de acabado de alta-calidad, a menudo en el color RAL especificado-por el cliente.

Embalaje:Los componentes están empaquetados de forma segura con protección especial para superficies mecanizadas, paneles eléctricos y piezas salientes.



Etapa 8: Instalación y puesta en servicio del sitio (SAT)

Erección supervisada:La grúa se vuelve a montar en-el sitio por personal capacitado, a menudo bajo la supervisión del ingeniero de proyecto del fabricante.

Conexiones finales y controles:Todos los sistemas se vuelven-conectan y se verifican las alineaciones.

Prueba de Aceptación del Sitio (SAT):Se realiza una prueba final de rendimiento y seguridad en el entorno operativo real para garantizar la plena funcionalidad y cumplimiento.

Capacitación del operador:Se proporciona formación integral a los operadores y al personal de mantenimiento del cliente.

Vista del taller:

La empresa ha instalado una plataforma inteligente de gestión de equipos, y ha instalado 310 conjuntos (sets) de robots de manipulación y soldadura. Una vez finalizado el plan, habrá más de 500 conjuntos (conjuntos) y la tasa de conexión en red de equipos alcanzará el 95%.. 32 se han puesto en uso líneas de soldadura, se planea instalar 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85%.
