Grúa aérea automatizada

Tipos de grúas superiores automatizadas

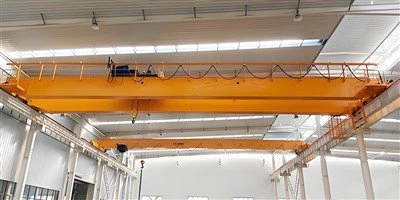

Girder vs. Doble-Girder

Una sola-girder:Rentable para cargas más ligeras (<20 tons).

Doble-girder:Mayor capacidad, más rígida para aplicaciones de servicio pesado.

Grúas de pórtico (grúas móviles)

Se usa donde las estructuras de soporte de la pista no están disponibles.

Sistemas de monorraíl

Para movimiento lineal a lo largo de una ruta fija (por ejemplo, líneas de ensamblaje).

Grúas robóticas (ai mejoradas)

Use el aprendizaje automático para el manejo de carga adaptativa.



Cómo funcionan las grúas superiores automatizadas

Movimiento automatizado

La grúa sigue las rutas preprogramadas utilizandoSistemas de retroalimentación y posicionamiento del codificador.

Puede integrarse conSistemas de gestión de almacenes (WMS)oSistemas de ejecución de fabricación (MES)para operaciones sin costuras.

Control de precisión

Servo Motors & VFDS (unidades de frecuencia variable)Asegúrese de aceleración\/desaceleración suave.

Guía láser o seguimiento de RFIDAyuda en la colocación de carga precisa (precisión de ± 1 mm en algunos modelos).

Seguridad y sensores

Carga de celdasevitar sobrecarga.

Tecnología antiamidosaestabiliza las cargas durante el movimiento.

Sistemas de evitación de colisiónpara entornos de cría múltiple.

Monitoreo remoto e IoT

Recopilación de datos en tiempo real sobre el rendimiento, las necesidades de mantenimiento y la eficiencia.

Se puede controlar a través deHMI (interfaz humana-máquina), tabletas o software basado en la nube.







Ungrúa aérea automatizadaConsiste en sistemas mecánicos, eléctricos y de control que trabajan juntos para permitir el manejo de carga preciso y no tripulado. A continuación se encuentran elcomponentes claveque componen un sistema automatizado de grúa superior:



1. Componentes mecánicos

A. Estructura de puente y pista

Girder (s) puente (s):

Girera simple (cargas más ligeras) o doble girder (resistencia).

Apoya el tranvía y el polipasto.

Vigas de la pista:

Proporciona el camino para el movimiento de la grúa.

Puede sermejor(montado en rieles) omalhumorado(suspendido del techo).





B. Mecanismo de elevación y elevación

Polipasto eléctrico (cuerda o cadena de alambre):

Levanta y reduce las cargas.

Puede incluirmotores servocontroladospara precisión.

Carretilla:

Mueve el polipasto horizontalmente a lo largo del puente.



C. Camiones finales y sistema de conducción

Ruedas y motores:

Permita que la grúa viaje a lo largo de la pista.

Frenos y cajas de cambios:

Asegure una parada suave y un movimiento controlado.

2. Componentes eléctricos y de control

A. Sistema de control de automatización

Controlador lógico programable (PLC):

El "cerebro" de la grúa, ejecutando movimientos preprogramados.

Unidades de frecuencia variable (VFD):

Controle la velocidad del motor para aceleración\/desaceleración suave.

Interfaz humana-máquina (HMI):

Panel de pantalla táctil para la entrada y monitoreo del operador.

B. Senores y sistemas de retroalimentación

Codificadores (absoluto\/incremental):

Rastree la posición de la grúa para un movimiento preciso.

Celdas de carga e interruptores de límite:

Evite la sobrecarga y el sobrevuelo.

Sistema antiaminámica:

Utiliza algoritmos para minimizar la oscilación de carga.

Sensores de evitación de colisión:

Sensores LiDAR, ultrasónicos o infrarrojos para entornos de cría múltiple.

C. Fuente y distribución de energía

Sistema de festón \/ carretes de cable:

Ofrece energía para mover los componentes de la grúa.

Circuito de parada de emergencia (E-Stop):

Al instante detiene la operación de la grúa en emergencias.

3. Software y conectividad

A. Software de automatización

Rutas preprogramadas:

Permite que la grúa repita movimientos (por ejemplo, pick-and-place).

Control remoto y monitoreo:

Operado a través deWi-Fi, 5G o IoT industrial.

B. Integración con sistemas externos

Sistema de gestión de almacenes (WMS)

Sistema de ejecución de fabricación (MES)

AGVS (vehículos guiados automatizados) y robótica

.

4. Componentes de seguridad

✔ Protección contra sobrecarga- evita levantar más allá de la capacidad.
✔ Botones de parada de emergencia- Anulación manual por seguridad.
✔ Frenos a prueba de fallas- Frenado automático si falla la potencia.
✔ Alarmas de advertencia y luces- Alerta al personal durante la operación.

Resumen de las diferencias de grúa automatizada frente a la llave

Componente	Grúa manual	Grúa automatizada
Control	Joystick\/colgante	Software PLC +
Colocación	Ajuste manual	Codificadores + sensores
Seguridad	Dependiente del operador	Sensores automatizados
Integración	Autónomo	WMS\/MES\/AGV Compatible



​

BOSQUEJO

Principal técnico





Ventajas de las grúas aéreas automatizadas

1. Mayor productividad y eficiencia

✅ Operación 24\/7- Sin fatiga, a diferencia de los operadores humanos.
✅ Tiempos de ciclo más rápidos- Los movimientos optimizados reducen el tiempo de manejo de la carga.
✅ Precisión repetible- Las rutas programables aseguran una precisión consistente (± 1 mm en algunos modelos).

2. Seguridad mejorada

✔ Error humano reducido- Elimina los riesgos de la operación manual.
✔ Evitación de colisión- Los sensores evitan accidentes con obstáculos u otras grúas.
✔ Protección contra sobrecarga- Aparte automático si el peso excede la capacidad.

3. Ahorro de costos

💰 Menores costos de mano de obra- requiere menos operadores.
💰 Tiempo de inactividad reducido- El mantenimiento predictivo (IoT) previene las descomposiciones.
💰 Eficiencia energética- Frenado regenerativo y control de motor optimizado ahorran energía.

4. Flexibilidad y escalabilidad

🔧 Fácil reprogramación- Se adapta a nuevas tareas sin cambios mecánicos.
🔧 Integración con fábricas inteligentes- Funciona conAGVS, AS\/RS e Industry 4. 0sistemas.

5. Manejo de carga mejorado

📦 Tecnología antiamidosa-Mantiene las cargas estables durante el movimiento de alta velocidad.
📦 Posicionamiento automatizado-Colocación guiada por láser\/RFID para líneas de ensamblaje.



Aplicaciones de grúas aéreas automatizadas

1. Líneas de fabricación y ensamblaje

Automotor:Moviendo cuerpos de automóviles, motores y componentes.

Industria siderúrgica:Manejo de bobinas, sábanas y metal fundido.

Aeroespacial:Posicionamiento preciso de grandes piezas de aeronaves.

2. Almacenamiento y logística

Almacenamiento y recuperación automatizados (AS\/RS)-Manejo de paletas\/cajas de alta velocidad.

Centros de cumplimiento de comercio electrónico- Clasificación y transporte de bienes.

3. Industrias y construcción pesadas

Puertos y astilleros- Carga\/descarga del contenedor.

Plantas de minería y cemento- Moviendo materias primas como mineral y piedra caliza.

4. Energía y servicios públicos

Plantas de energía- Manejo de turbinas, generadores y maquinaria pesada.

Ensamblaje de la turbina eólica- Levantar cuchillas de rotor masivo.

5. Alimentos y productos farmacéuticos

Entornos de sala limpia-Transferencia de material higiénico, sin contaminación.

Industria de bebidas- Moviendo ingredientes a granel (por ejemplo, barriles, tanques).





1.diseño e ingeniería
Recopilación de requisitos:

Se definen la capacidad de carga (p. Ej., 10t, 50t, 100t, etc.), la altura de elevación, la altura de elevación y el entorno operativo.

Se evalúan las necesidades de personalización, como los modos de control (colgante, inalámbrico, cabina) y características especiales (por ejemplo, anti-colisión, protección contra sobrecarga).

Diseño preliminar:

Los ingenieros estructurales y los diseñadores de grúas crean el diseño inicial de la grúa, incluido el haz principal, el carro final, el sistema de elevación, el sistema de carro, el mecanismo de viaje y otros componentes.

Cálculo y simulación:

Los cálculos de carga se realizan para garantizar que la grúa pueda manejar la capacidad especificada.

El análisis de elementos finitos (FEA) puede usarse para simular tensiones y desviaciones en la estructura para garantizar la seguridad y la estabilidad.

Diseño detallado:

Después de la aprobación, se realizan dibujos detallados para cada parte, incluida la viga principal, el carro final, el sistema de polipasto, los motores, los sistemas de control y las características de seguridad.

2. Adquisición de material
Selección de materia prima:

Los materiales de alta calidad como el acero, el acero aleado, el acero forjado y los componentes eléctricos se obtienen de acuerdo con las especificaciones.

Se inspeccionan los materiales para la certificación de calidad y el cumplimiento de los estándares de la industria (por ejemplo, ISO, CE).

Abastecimiento de componentes:

Los componentes estándar, como motores, polipases, paneles de control, interruptores de límite y dispositivos de seguridad, se obtienen de proveedores confiables.

3. Fabricación de componentes
Viga principal:

Corte y soldadura de placas de acero para formar la viga del puente.

La viga se ensambla mediante secciones de soldadura o atornillada, asegurando que cumpla con la resistencia y precisión requeridas.

Conjunto de transporte final:

El carro final se fabrica y ensambla para sostener la grúa en los rieles de pista.

Los conjuntos de ruedas se instalan para garantizar un viaje suave a lo largo de los rieles.

Sistema de polipoltura y tranvía:

Se ensambla la unidad de polipasto (eléctrica o manual), que incluye el tambor, la cuerda de alambre, el gancho y el motor.

El sistema de tranvía está construido para transportar el polipasto a través del puente, incluidas las ruedas del tranvía y los mecanismos de accionamiento.

Mecanismo de viaje de la grúa:

Las ruedas de la grúa están montadas en los carros finales, asegurando un movimiento horizontal liso.

El sistema de accionamiento está instalado para controlar la velocidad de viaje.

4. Asamblea de grúa
Instalación del haz principal:

La viga principal ensamblada se levanta y se coloca en los carruajes finales.

La viga está alineada para garantizar la integridad estructural.

Instalación de tranvía y polipasto:

El sistema de carro está montado en la viga principal, y el polipasto está montado en el carro.

La cadena de carga o la cuerda de alambre se instala y se prueba para un funcionamiento suave.

Configuración del mecanismo de viaje:

Las ruedas de la grúa están instaladas y el mecanismo de accionamiento está conectado al sistema de control para el movimiento horizontal.

5. Instalación del sistema eléctrico y de control
Panel de cableado y control:

El panel de control está instalado y conectado para administrar todos los movimientos de grúas (elevación, tranvía, viajes de grúas).

Los interruptores de límite, los botones de parada de emergencia y las alarmas de seguridad se integran en el sistema de control.

Instalación del motor y en marcha:

Los motores para alusar, viajar y el carro se instalan y se conectan a sus respectivos sistemas de engranajes.

Prueba de sistemas de control:

Los sistemas de control se verifican para garantizar la integración adecuada del control colgante, el control remoto inalámbrico o las opciones de control de cabina.

6. Prueba y control de calidad
Prueba de carga:

La grúa se somete a pruebas de carga estática (para verificar la estabilidad) y las pruebas de carga dinámica (para verificar el rendimiento operativo en condiciones de trabajo reales).

La protección de sobrecarga y los interruptores de límite se prueban para garantizar que funcionen correctamente.

Prueba del sistema de seguridad:

Las alarmas de sonido y luz, los interruptores límite, los botones de parada de emergencia y los dispositivos de seguridad se prueban para su funcionalidad.

Prueba de movimiento:

Todos los movimientos que aumentan, el movimiento del tranvía, los viajes del puente y el control de la balancea se analizan para una operación y precisión suaves.

Prueba eléctrica:

Todos los componentes eléctricos se prueban para obtener el cableado, la conexión a tierra y la comunicación adecuados entre los sistemas.

Documentación y certificación:

La grúa se inspecciona de acuerdo con los estándares de seguridad internacionales y sufre la certificación de las autoridades relevantes (por ejemplo, CE, ISO).

Se preparan certificados de prueba para motores, grúas y pruebas de carga.

7. Inspección final y pintura
Inspección visual:

Se lleva a cabo una inspección exhaustiva para garantizar que la grúa cumpla con las especificaciones de diseño y los requisitos de seguridad.

Cuadro:

La grúa está pintada con recubrimientos anticorrosiones de alta calidad para protegerla de las condiciones ambientales.

Marcado y etiquetado:

Las etiquetas de seguridad, las advertencias y las marcas de capacidad se aplican a la grúa para una identificación adecuada.

8. Entrega e instalación
Envío:

La grúa se desmonta cuidadosamente en piezas transportables (si es necesario) y se envía a la ubicación del cliente.

Instalación:

La grúa se instala en el sitio, y se realizan todas las conexiones (potencia, mecánica, control).

Comisionamiento final:

La grúa se encarga de ejecutarla a través de una serie de pruebas operativas para garantizar que funcione correctamente.

La capacitación del operador se realiza, si es necesario, para un uso seguro y eficiente.

9. Soporte posterior a la instalación
Capacitación del cliente:

Capacitación del operador sobre cómo usar la grúa de manera segura y efectiva.

Programa de mantenimiento:

Proporcionar un plan de mantenimiento para la operación continua de la grúa, incluidas inspecciones regulares, lubricación y pruebas.

Soporte para después de las ventas:

Ofreciendo repuestos, resolución de problemas y servicios de reparación.

Vista del taller:

La compañía ha instalado una plataforma de gestión de equipos inteligentes y ha instalado 310 conjuntos (conjuntos) de robots de manejo y soldadura. Después de la finalización del plan, habrá más de 500 conjuntos (conjuntos), y la tasa de redes de equipos alcanzará el 95%. Se han utilizado 32 líneas de soldadura, se planean que se instalen 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85%.
