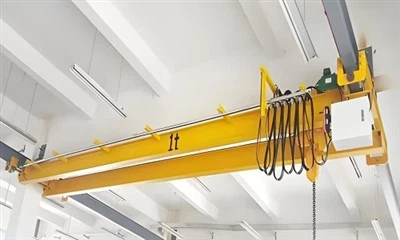

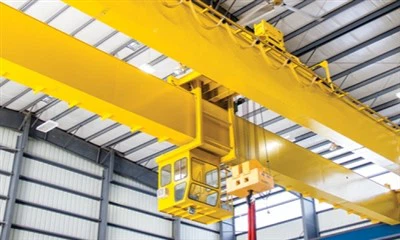

Grúa puente de aislamiento



Una grúa puente de aislamiento es un tipo especializado de grúa que se utiliza en diversas aplicaciones industriales, particularmente donde el aislamiento eléctrico es crucial. Está diseñado para proporcionar una solución segura y confiable para levantar y mover cargas pesadas en entornos donde la conductividad eléctrica puede representar un peligro, como en plantas de energía, subestaciones eléctricas y fábricas de productos químicos.

La grúa está equipada con componentes aislados eléctricamente, incluidos el polipasto, el puente y el carro, para garantizar que no pueda fluir corriente eléctrica a través de la estructura. Esto es importante cuando se trabaja cerca de equipos de alto voltaje o componentes electrónicos sensibles.

El aislamiento evita que la grúa se convierta en un conductor potencial, reduciendo así el riesgo de accidentes eléctricos. Esto hace que la grúa sea adecuada para entornos de alto riesgo, como áreas con cables activos o sistemas eléctricos. A pesar de las características de aislamiento, las grúas puente con aislamiento mantienen una alta capacidad de carga, a menudo levantando y moviendo varias toneladas de material a la vez. Esto los hace adecuados para aplicaciones industriales que requieren seguridad y resistencia.

Estas grúas están construidas con materiales de alta resistencia a la corrosión, particularmente útiles en ambientes expuestos a la humedad o productos químicos. Las grúas puente de aislamiento son ideales para su uso en generación de energía, fabricación eléctrica y otras áreas donde el aislamiento eléctrico es una prioridad. También son útiles para levantar y posicionar equipos eléctricos, cables y generadores.

Componentes principales: caja de cambios, motor.

Lugar de origen: Henan, China

Garantía: 1 año

Peso (KG): 1000 kg

Vídeo de inspección saliente: proporcionado

Informe de prueba de maquinaria: proporcionado

Momento de elevación nominal: 320KN

Máx. Carga de elevación: 32 toneladas

Máx. Altura de elevación: 30 m

Alcance:3-31.5m



1.Viga principal

La viga principal de un puente grúa aislante es el elemento estructural principal que soporta el mecanismo de elevación y otros componentes de la grúa. Corre horizontalmente a través del puente y es esencial para proporcionar la capacidad de carga requerida. El puente grúa aislante, que normalmente se utiliza en entornos donde se necesita regulación de temperatura o aislamiento eléctrico (como en ciertas aplicaciones industriales), puede tener materiales aislantes adicionales incorporados en la viga principal para mejorar el rendimiento.

La viga principal suele estar hecha de acero de alta resistencia u otros materiales duraderos diseñados para soportar cargas pesadas. Los elementos de aislamiento pueden incluir capas de revestimientos resistentes al calor o materiales no conductores para garantizar que la grúa funcione bien en entornos que requieren un control de temperatura específico o aislamiento eléctrico.

La viga principal sostiene el carro (que se mueve a lo largo de la viga) y el mecanismo de elevación, que eleva y baja la carga. Su diseño permite un movimiento suave y estabilidad bajo la carga que se transporta.

En el caso de un puente grúa aislante, la viga puede diseñarse para evitar la transferencia de calor o para proteger los componentes eléctricos de cortocircuitos. Estas características pueden ser críticas en entornos como plantas de energía, refinerías o fábricas con equipos sensibles.

Sistema de elevación

Puente: El puente es la estructura principal de la grúa y se extiende a lo largo del área de trabajo. Consta de vigas y soportes que permiten que la grúa se mueva hacia adelante y hacia atrás a lo largo de su vía.

Aislamiento: El aislamiento en el contexto de un puente grúa aislante generalmente se refiere al material utilizado para evitar la pérdida o ganancia de calor, lo que garantiza que la grúa pueda operar en entornos con temperaturas extremas, como cámaras frigoríficas, plantas de energía u otros entornos especializados. El aislamiento ayuda a proteger el sistema de elevación y los componentes del estrés térmico, que puede afectar su rendimiento y longevidad.

Polipasto: El polipasto es el mecanismo de elevación que realmente sube y baja la carga. Está sujeto al puente y normalmente consta de un motor, una caja de cambios y un cable o cadena. El polipasto puede ser eléctrico, manual o accionado por otros medios, según el diseño de la grúa.

Carro: El carro es una unidad móvil que transporta el polipasto a lo largo del puente. Por lo general, se mueve en dirección horizontal, lo que permite que el polipasto se posicione sobre la carga, la levante y la mueva a la ubicación deseada.

Sistema de control: El sistema de control permite a los operadores gestionar los movimientos de la grúa, incluidos el levantamiento, el descenso y el movimiento horizontal. Este sistema puede ser manual (a través de un colgante o controlador) o automatizado, con varias características de seguridad, monitoreo de carga y mecanismos de control de velocidad.

Suministro de energía: Dependiendo del tipo de grúa, el suministro de energía podría provenir de una línea eléctrica aérea, una batería u otra fuente de energía, proporcionando la energía necesaria para el funcionamiento del polipasto y el carro.

Sistemas de seguridad: La seguridad es crucial para las grúas y los puentes grúa con aislamiento no son una excepción. Las características pueden incluir protección contra sobrecargas, interruptores de límite, botones de parada de emergencia y sensores para detectar obstáculos o condiciones anormales durante la operación.





3.Fincarro

Un carro extremo para un puente grúa de aislamiento se refiere a la sección de la grúa que está montada en ambos extremos del puente de la grúa. Por lo general, consta de ruedas, bastidor y sistema de accionamiento motorizado que permiten que la grúa se mueva a lo largo de los rieles. El carro extremo desempeña un papel fundamental a la hora de proporcionar soporte y movimiento a la grúa y, en el caso de un puente grúa aislante, garantiza que el equipo funcione sin problemas mientras está aislado para aplicaciones específicas como seguridad eléctrica o entornos sensibles a la temperatura.

Soporta todo el puente grúa y le permite moverse a lo largo de las vías. El carro final suele estar equipado con ruedas o vías que ruedan a lo largo de los rieles o vigas. Para un puente grúa aislante, se utilizan materiales y diseños especiales para evitar la conductividad eléctrica o para mantener la temperatura o el ambiente deseados para industrias específicas, como la química. plantas o almacenes con materiales sensibles a la temperatura.

El carro extremo normalmente incluye un motor y un engranaje para impulsar el movimiento de la grúa. Esto puede implicar un carro motorizado que se mueve a lo largo de los rieles de la grúa para transportar cargas. El carro final soporta el peso del puente de la grúa y la carga que levanta, lo que garantiza la integridad estructural y la operación segura.

Las propiedades de aislamiento son importantes para garantizar la seguridad, especialmente en entornos donde existen riesgos eléctricos. El mantenimiento de rutina es necesario para garantizar que las ruedas y el sistema de transmisión del carro extremo funcionen correctamente.

4.Mecanismo de desplazamiento de la grúa

Motor de desplazamiento: Esta es la fuerza impulsora detrás del movimiento de la grúa. Por lo general, consta de un motor eléctrico que impulsa las ruedas o orugas que permiten que la grúa se mueva a lo largo del puente. El motor suele estar controlado por un sistema de control de velocidad para gestionar el movimiento con precisión.

Carro: El carro está montado en el puente y puede moverse a lo largo de su longitud. Sostiene el mecanismo de elevación (como el polipasto o el tambor de elevación) y normalmente es impulsado por el motor de desplazamiento.

Sistema de Rieles: La grúa se desplaza a lo largo de un conjunto de rieles instalados en la estructura del puente. Los carriles guían el movimiento y garantizan que la grúa siga un camino definido sin balancearse ni descarrilarse.

Ruedas motrices: La grúa tiene ruedas, a menudo impulsadas por el motor de desplazamiento, que se mueven sobre los rieles. Estas ruedas pueden ser fijas o giratorias, según el diseño de la grúa.

Cojinetes y Soportes: Son componentes que permiten un movimiento suave reduciendo la fricción y asegurando que la grúa se mueva a lo largo de los rieles sin problemas. Los cojinetes ayudan a soportar el peso de la grúa y su carga, lo que permite un desplazamiento más fácil a lo largo del puente.

Aislamiento: en el caso de un puente grúa con aislamiento, el diseño a menudo incluirá componentes aislados eléctricamente para garantizar que la grúa opere de manera segura en entornos donde existe riesgo de peligros eléctricos, como en plantas de energía o áreas con equipos de alto voltaje. Este aislamiento asegura que la grúa no se vea afectada por las corrientes eléctricas, evitando cortocircuitos o problemas de conexión a tierra.

5.Mecanismo de desplazamiento del carro

Aislamiento: En un puente grúa con aislamiento, el aislamiento eléctrico es fundamental, especialmente para grúas utilizadas en entornos donde existen interferencias eléctricas o condiciones peligrosas. El aislamiento protege los componentes eléctricos de la grúa, como el motor y el accionamiento, de cortocircuitos y evita problemas de conexión a tierra.

Se pueden usar ruedas aisladas u otros materiales aislantes en el carro para garantizar la seguridad y evitar problemas eléctricos.

Motor y sistema de accionamiento: El motor impulsa el movimiento del carro a lo largo del puente de la grúa. Este motor puede ser de CA o de CC, según el diseño de la grúa y el control requerido de velocidad y par.

Sistema de Transmisión: El motor está conectado a un sistema de engranajes (reductor o caja de cambios) que transmite potencia a las ruedas o rodillos que guían el carro a lo largo del puente.

Sistema de Rieles o Vías: El carro se desplaza a lo largo de los rieles o vías del puente grúa, los cuales están fijados a la estructura de la grúa. Estos rieles guían el carro y aseguran un movimiento suave mientras soportan la carga.

Ruedas del carro: Las ruedas del carro están hechas de materiales duraderos y están diseñadas para desplazarse a lo largo de los rieles, lo que permite un movimiento preciso y controlado.

Bastidor del carro: El bastidor es la parte estructural del carro que sostiene el mecanismo de elevación, el cual se encarga de subir y bajar la carga. El marco está diseñado para ser lo suficientemente resistente como para soportar cargas pesadas mientras se mueve suavemente.

6.Rueda de grúa

La rueda de la grúa en un puente grúa aislante es un componente esencial del sistema de movimiento de la grúa. Permite que la grúa se mueva a lo largo de los rieles del puente grúa, lo que le permite levantar, transportar y colocar cargas pesadas en un espacio de trabajo.

La grúa puente de aislamiento, que normalmente se utiliza en industrias que requieren un manejo cuidadoso de materiales (por ejemplo, aislamiento eléctrico, equipos sensibles), está equipada con estas ruedas para un movimiento suave y controlado. Estas ruedas deben estar diseñadas para soportar cargas pesadas y operar en entornos con exigencias específicas, como altas temperaturas o seguridad eléctrica.

7.Gancho de grúa

Un gancho de grúa utilizado en un puente grúa aislante es un componente vital que permite a la grúa levantar y transportar materiales pesados, como materiales aislantes, a través de una instalación o sitio de construcción. El puente grúa aislante se utiliza normalmente en industrias donde es necesario manipular con cuidado materiales grandes, pesados ​​o sensibles a la temperatura.

Características clave del gancho de grúa en dicho sistema:

Material: Los ganchos de las grúas suelen estar hechos de acero de alta resistencia, lo que garantiza que puedan soportar el peso y la tensión de levantar cargas pesadas, incluidos materiales aislantes como paneles de espuma, lana mineral o fibra de vidrio.

Diseño: El gancho está diseñado con una forma reforzada para evitar que se doble o deforme bajo cargas pesadas. Algunos ganchos están equipados con un mecanismo de pestillo para asegurar la carga, evitando que se resbale durante el proceso de elevación.

Motor

El motor de un puente grúa de aislamiento es crucial para su funcionamiento, ya que proporciona la potencia necesaria para mover la grúa a lo largo de su puente y levantar cargas pesadas. Normalmente, estos motores deben cumplir requisitos específicos para los sistemas de grúas, incluido un alto par, un rendimiento confiable y la capacidad de operar continuamente bajo cargas pesadas.

Motores de CA: se utilizan comúnmente para puentes grúa debido a su eficiencia y facilidad de control.

Motores de CC: utilizados para un control de velocidad más preciso, los motores de CC a veces se prefieren en entornos donde se requiere velocidad variable.

Motores Síncronos o de Inducción: Los motores de inducción se utilizan habitualmente en grúas debido a su robustez y bajo mantenimiento.

.

Sistema de alarma de luz y sonido e interruptor de límite.

1) Sistema de alarma de luz y sonido.

Un sistema de alarma luminosa y sonora para un puente grúa con aislamiento está diseñado para mejorar la seguridad al proporcionar alertas auditivas y visuales en caso de fallas, mal funcionamiento o peligros potenciales durante la operación. Estos sistemas se utilizan comúnmente en entornos industriales donde intervienen grúas puente, particularmente para manipular cargas pesadas y operar en entornos peligrosos.

Alarma sonora (auditiva):

Zumbador o bocina: normalmente emite un sonido fuerte y claro para alertar a los operadores y al personal cercano sobre condiciones anormales. El sonido puede ser un tono continuo, un pitido intermitente o un patrón específico para indicar diferentes tipos de alertas (p. ej., falla, emergencia, sobrecarga).

Control de volumen: para ajustar el volumen de la alarma para garantizar que sea claramente audible sobre el ruido de fondo del entorno.

Alarma de luz (visual):

Luces LED intermitentes: generalmente montadas en la parte superior de la grúa o en una estructura cercana. Las luces intermitentes pueden ser de diferentes colores (p. ej., rojo, amarillo, verde) para indicar la naturaleza de la alarma:

Rojo: Emergencia, problemas críticos o sobrecarga.

Amarillo: Precaución, advertencia o mantenimiento requerido.

Verde: funcionamiento normal o sistema listo.

Luces estroboscópicas: se pueden utilizar para alta visibilidad en instalaciones más grandes o ambientes al aire libre.

2) interruptor de límite

Un interruptor de límite en un puente grúa con aislamiento es un dispositivo de seguridad que ayuda a controlar y limitar el movimiento de los componentes de la grúa, como el puente, el polipasto y el carro. Estos interruptores están diseñados para evitar que la grúa exceda sus límites operativos designados, garantizando la seguridad del equipo y de los operadores.

Objetivo:

Protección contra sobrecarrera: Para evitar que la grúa se mueva más allá de sus límites de seguridad (por ejemplo, el recorrido máximo horizontal o vertical).

Prevención de daños mecánicos: Asegurar que la grúa no empuje contra la vía o infraestructura, evitando posibles daños a la grúa, carga o entorno.

Seguridad del operador: Prevención de movimientos inseguros que podrían provocar accidentes o lesiones.

10.Dispositivos de seguridad

1. Protección contra sobrecarga: Evita que la grúa levante cargas que excedan su capacidad nominal, evitando daños o fallas estructurales. Se utilizan celdas de carga, limitadores de sobrecarga y sensores de peso para monitorear la carga y detener automáticamente las operaciones si se detecta una sobrecarga.

2. Sistema anticolisión: evita que la grúa choque con objetos, otras grúas o estructuras en el área de trabajo. Se pueden integrar sensores de proximidad, radar o sensores de colisión basados ​​en láser en el sistema de control de la grúa para detectar obstáculos y activar alarmas. o detener el movimiento de la grúa.

3. Interruptores de límite: evita que la grúa se mueva más allá de su rango operativo, lo que reduce el riesgo de falla mecánica. Los interruptores de límite se instalan en varias partes de la grúa, como el polipasto, el carro o el puente, para garantizar que los movimientos no excedan establecer límites.

4. Botón de parada de emergencia: permite a los operadores detener instantáneamente la grúa en caso de una emergencia. El botón de parada de emergencia generalmente está ubicado en áreas de fácil acceso, tanto en la grúa como en la estación del operador, para garantizar una respuesta rápida en situaciones críticas.

5. Freno del polipasto: Evita el descenso involuntario de la carga cuando el mecanismo de elevación no está activado. El polipasto está equipado con un sistema de freno automático que se activa cuando la grúa se detiene, lo que garantiza que la carga se mantenga segura en su lugar.

11.Modo de control

Control manual: en este modo, la grúa es operada por un operador humano que utiliza controles físicos, como palancas de mando o botones, para mover la grúa a lo largo de su puente y carro. Este es el modo de control más básico y proporciona control directo sobre el movimiento de la grúa.

Control remoto: este modo permite controlar la grúa a distancia mediante un control remoto inalámbrico. Proporciona más flexibilidad al operador, especialmente cuando trabaja en entornos donde necesita estar alejado de la grúa por seguridad o comodidad.

Control automático: en este modo, la grúa se puede programar para seguir trayectorias o movimientos preestablecidos, que pueden ser necesarios para tareas repetitivas u operaciones de alta precisión. El control automático se puede integrar con sensores o cámaras para una automatización avanzada, lo que reduce la necesidad de intervención humana.

Control semiautomático: Esta es una combinación de control manual y automático. El operador puede ingresar comandos básicos, pero la grúa puede realizar ciertas tareas de forma autónoma, como ajustar su posición o levantar cargas a alturas predeterminadas.

Control inteligente: este es un modo más avanzado que a menudo incorpora inteligencia artificial, sensores y análisis de datos para optimizar el funcionamiento de la grúa. Puede incluir características como pesaje de carga, antibalanceo, prevención de colisiones y otros sistemas de seguridad.

12.Boceto

Técnico principal





Seguridad mejorada: Los puentes grúa aislados proporcionan aislamiento eléctrico entre la estructura de la grúa y la carga. Esto reduce el riesgo de descargas eléctricas, lo cual es fundamental en entornos con riesgos eléctricos, como plantas eléctricas, acerías o entornos que involucran equipos de alto voltaje.

Protección del Equipo: Al aislar el marco de la grúa de la carga y otras superficies conductoras, se minimiza el riesgo de cortocircuitos. Esto es especialmente importante en entornos donde se utilizan equipos sensibles o costosos.

Resistencia a la corrosión: Las grúas aisladas se pueden utilizar en entornos donde los materiales corrosivos (por ejemplo, productos químicos, agua salada) podrían dañar las grúas estándar. El aislamiento puede ayudar a prolongar la vida útil de la grúa protegiéndola de dichos factores ambientales.

Ambientes electrolíticos y de alto voltaje: en ambientes donde están involucrados sistemas de alto voltaje o procesos electrolíticos (por ejemplo, producción de aluminio), una grúa puente aislada ayuda a mantener aislada la estructura de la grúa, evitando interferencias con los sistemas eléctricos y mejorando la estabilidad del proceso.

Protección para equipos sensibles: Las industrias que manejan equipos eléctricos o electrónicos sensibles se benefician del aislamiento, lo que garantiza que no haya interferencias eléctricas durante el funcionamiento.





1. Subestaciones eléctricas: Las grúas puente de aislamiento se utilizan en subestaciones eléctricas para manipular equipos como transformadores, disyuntores y otros componentes de alto voltaje. El aislamiento garantiza que la grúa no conduzca electricidad si entra en contacto con piezas bajo tensión.

2. Plantas de energía: En las plantas de energía, las grúas puente aislantes se utilizan para mover componentes eléctricos pesados ​​y al mismo tiempo garantizar la seguridad de los trabajadores alrededor de los sistemas de alto voltaje. Están diseñados para funcionar sin crear riesgo de cortocircuito o descargas eléctricas.

3. Fabricación de Equipos Eléctricos: Para las fábricas que producen equipos eléctricos o piezas para la industria eléctrica, estas grúas son fundamentales para el transporte de aparatos eléctricos pesados ​​y sensibles. El aislamiento protege a los trabajadores y la maquinaria de riesgos eléctricos durante el proceso de producción y montaje.

4. Mantenimiento de sistemas eléctricos: Las grúas puente aisladas se utilizan durante el mantenimiento de sistemas eléctricos de alto voltaje para levantar y mover piezas de forma segura alrededor de redes o infraestructuras eléctricas. Esto permite a los trabajadores acceder a áreas de difícil acceso y al mismo tiempo garantiza que la grúa en sí no represente un riesgo eléctrico.

5. Laboratorios de investigación: en laboratorios o entornos de pruebas donde se realizan experimentos de alto voltaje, las grúas puente aisladas ayudan a mover equipos pesados ​​sin riesgo de interferencias eléctricas o descargas eléctricas.

6. Instalaciones de líneas eléctricas subterráneas o aéreas: estas grúas también se pueden utilizar para la instalación y el mantenimiento de líneas eléctricas subterráneas o aéreas, donde trabajar cerca de sistemas eléctricos activos requiere una capa adicional de aislamiento por seguridad.





1. Diseño e Ingeniería

Análisis de requisitos: la etapa inicial implica comprender las necesidades del cliente, incluidas las especificaciones de capacidad de carga, luz, altura de elevación y condiciones ambientales.

Redacción de diseños: los ingenieros preparan diseños detallados utilizando el software CAD (diseño asistido por computadora). Esto incluye dibujos estructurales, esquemas eléctricos y diseños de aislamiento térmico para garantizar que la grúa cumpla con las especificaciones requeridas.

Consideración del aislamiento térmico: El aislamiento está diseñado para evitar la pérdida o ganancia de calor, particularmente en ambientes donde el control de la temperatura es crucial. Esto podría implicar la selección de materiales adecuados como fibra de vidrio, lana mineral o espuma de poliuretano, según el rango de temperatura operativa.

2. Adquisición de materiales

Acero y componentes: Se solicita acero de alta calidad para el marco, el puente y el carro de la grúa. Se obtienen otras piezas, como el motor, los engranajes, los cables y los sistemas de control.

Materiales Aislantes: También se adquieren los materiales aislantes térmicos seleccionados. Por lo general, se fabrican a medida para adaptarse al diseño específico.

3. Fabricación de marcos y estructuras

Corte y conformación: Las placas y perfiles de acero se cortan y conforman de acuerdo con las especificaciones de diseño.

Soldadura y Montaje: El marco se suelda entre sí. La precisión es importante para garantizar que la estructura sea cuadrada y pueda soportar las cargas requeridas.

4. Montaje del puente

Viga principal y testeros: La viga principal del puente se ensambla y suelda a los testeros, que albergan las ruedas y los motores.

Instalación de aislamiento: Se agrega aislamiento térmico a la parte inferior o a las paredes laterales de la estructura del puente para mantener el control de la temperatura. Esto podría ser en forma de aislamiento envuelto o paneles aislados.

Prueba de alineación: se verifica la alineación del puente y el carro para garantizar un funcionamiento suave.

5. Montaje del sistema de elevación y trole

Fabricación del polipasto: Se ensambla el sistema de polipasto, que incluye el motor, el tambor, la cuerda y el gancho. La capacidad de elevación de la grúa se prueba verificando la resistencia del polipasto y la eficiencia del motor.

Construcción del carro: El carro se ensambla para viajar a lo largo de los rieles del puente. Contiene los motores y el sistema de accionamiento que impulsan el movimiento de la grúa.

6. Sistemas eléctricos y de control.

Cableado y componentes eléctricos: se instalan los componentes eléctricos, incluido el panel de control, las funciones de seguridad (como interruptores de límite) y los sistemas de suministro de energía. La grúa normalmente se controla mediante un control remoto colgante o inalámbrico.

Aislamiento de piezas eléctricas: Los componentes eléctricos están aislados para evitar cortocircuitos y garantizar un funcionamiento seguro, especialmente en entornos sensibles a la temperatura.7. Asamblea Final

Conexión del puente, el trole y el polipasto: el trole y el polipasto se montan en la estructura del puente, lo que garantiza que todo se alinee correctamente.

Comprobaciones finales de aislamiento: Se inspecciona el aislamiento térmico para garantizar que esté bien sujeto y proporcione la protección necesaria. El aislamiento también se puede probar para confirmar su eficacia en diferentes condiciones ambientales.

8. Pruebas y puesta en servicio

Pruebas de carga: La grúa se somete a pruebas de carga para verificar su capacidad de elevación y eficiencia operativa.

Pruebas de movimiento y control: Los movimientos de la grúa (elevación, descenso, desplazamiento) se prueban para garantizar un funcionamiento suave sin sobrecalentamiento ni fallas de aislamiento.

Pruebas eléctricas y de seguridad: Se verifica que todos los sistemas de seguridad (por ejemplo, parada de emergencia, protección contra sobrecargas) y sistemas eléctricos cumplan con las normas de seguridad.

Vista del taller:

La empresa ha instalado una plataforma inteligente de gestión de equipos, y ha instalado 310 conjuntos (sets) de robots de manipulación y soldadura. Una vez finalizado el plan, habrá más de 500 conjuntos (conjuntos) y la tasa de conexión en red de equipos alcanzará el 95%. Se han puesto en funcionamiento 32 líneas de soldadura, está previsto instalar 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85%.
