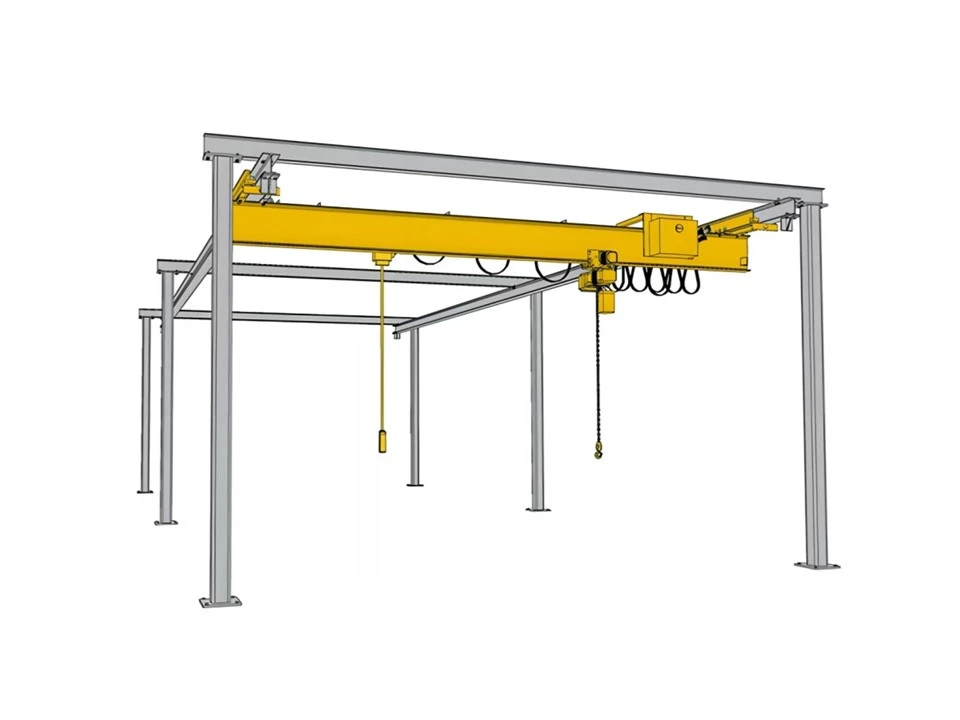

Puente grúa independiente para estación de trabajo



La grúa aérea independiente para estación de trabajo es una solución de manipulación de materiales ergonómica y rentable diseñada para mejorar la eficiencia, la seguridad y la productividad en entornos industriales. El sistema es ideal para aplicaciones que requieren elevación, posicionamiento y transporte repetidos de cargas. Su diseño modular garantiza flexibilidad, escalabilidad y fácil instalación sin modificaciones estructurales permanentes.

La grúa aérea independiente para estación de trabajo está diseñada para montarse sin sujeción a una estructura de edificio existente. Se apoya en columnas autoportantes, asegurando independencia y estabilidad. También está disponible en una variedad de luces, alturas y capacidades para adaptarse a diseños de espacios de trabajo específicos. Se encuentran disponibles longitud de puente y ancho de grúa ajustables.

Utiliza componentes de acero o aluminio de alta resistencia para crear un sistema duradero pero liviano. Reduce la fatiga del operador con un movimiento suave y sencillo. Las capacidades de carga suelen oscilar entre 150 kg y 2000 kg (de 330 lb a 4400 lb). Adecuado para tareas de manipulación de cargas pequeñas y medianas.

Peso (KG): 1000

Componentes principales: motor, caja de cambios, motor.

Lugar de origen: Henan, China

Garantía: 1 año

Vídeo de inspección saliente: proporcionado

Informe de prueba de maquinaria: proporcionado

Característica de la grúa: Puente grúa de viga de fácil operación

Fuente de alimentación: 3P 220--440 V/50hz60HZ

Método de control: Control de tierra+Control remoto

Deber laboral:A3-A5

Tipo de grúa: Grúa de viga flexible

Color:Color personalizado aceptable

Uso: Materiales de elevación

Especificación: brazo de rotación flexible





1.Viga principal

La viga principal de una grúa puente independiente para estación de trabajo es un componente clave que se extiende a lo largo de la viga de la grúa, soportando el mecanismo de elevación y permitiendo el movimiento horizontal de la carga.

La viga principal suele estar hecha de acero de alta resistencia o aluminio liviano. Las vigas individuales se utilizan comúnmente en puentes grúa para estaciones de trabajo, lo que proporciona una solución liviana pero resistente. La longitud de la viga principal depende del ancho del espacio de trabajo y del área de cobertura requerida. La resistencia de la viga está diseñada para soportar límites de peso específicos, que van desde unos pocos cientos de kilogramos hasta varias toneladas, según las especificaciones de la grúa. Perfiles:

Viga cajón: Proporciona excelente resistencia a la torsión y rigidez.

Viga en I: una opción rentable y ampliamente utilizada, especialmente para cargas más livianas.

Oruga cerrada: Reduce la resistencia a la rodadura, permite un movimiento más suave y minimiza el desgaste.

Sistema de elevación

Los sistemas de elevación con grúa aérea para estaciones de trabajo independientes son una solución de manipulación de materiales ergonómica y versátil que se utiliza comúnmente en una variedad de entornos industriales, como fabricación, líneas de montaje y almacenes.

Estructura independiente: Independiente de la estructura de soporte existente del edificio. Consta de columnas verticales y vigas horizontales fijadas al suelo. Ideal para instalaciones sin techos sólidos o donde se requiere portabilidad.

Polipasto: Este es el principal dispositivo de elevación unido a la viga del puente. Puede ser:

Manual (polipasto de cadena): operado manualmente para levantar cargas más livianas.

Eléctrico: Motorizado para un levantamiento más rápido y consistente de objetos pesados.

Carro: Montado en la viga del puente y se mueve longitudinalmente a lo largo del puente para permitir el movimiento hacia adelante y hacia atrás.

Pista de rodadura: Proporciona un movimiento horizontal suave para el puente grúa. La pista está montada sobre un marco independiente.

3.Fincarro

El marco final es un componente clave de un puente grúa independiente para estación de trabajo. Es un elemento estructural que soporta el puente grúa y le permite desplazarse a lo largo de los carriles de la grúa.

El marco final está unido al puente, lo que garantiza estabilidad y distribución uniforme del peso. Está equipado con ruedas o rodillos para facilitar el movimiento suave a lo largo de las vigas del riel. Por lo general, está diseñado con cojinetes antifricción para mayor durabilidad y eficiencia.

El marco final está hecho de acero de alta resistencia para soportar la carga y garantizar la longevidad. Está diseñado para adaptarse a diversas capacidades, según la aplicación de la grúa.

4.Mecanismo de desplazamiento de la grúa

1) Principio de funcionamiento

El tren de rodaje suele estar situado sobre las vigas de un puente grúa. Estas vigas se apoyan en vías o carriles por los que se desplaza la grúa. El sistema es accionado por motores eléctricos, que accionan ruedas o carros que se desplazan a lo largo de las vías. El motor está conectado a las ruedas a través de un sistema de transmisión, que puede incluir una caja de cambios para la transmisión del par. Las ruedas motrices están montadas en la estructura de la grúa y están diseñadas para moverse a lo largo de vías o carriles fijos. Las ruedas aseguran que la grúa se mueva suavemente manteniendo la estabilidad. Estas ruedas suelen estar fabricadas con materiales que reducen el desgaste, como el acero. El sistema de rieles de una grúa generalmente se monta sobre una base fija, como una estructura montada en el piso o el techo. La vía puede ser una vía continua o una serie de tramos de vía sobre los que se desplazan las ruedas de la grúa. El movimiento de la grúa se controla mediante una interfaz de usuario, normalmente a través de un controlador colgante o un control remoto inalámbrico. Esta interfaz envía señales a los motores para arrancar, detener y ajustar la velocidad y dirección de desplazamiento de la grúa. Se instala un sistema de frenado para detener el movimiento de la grúa cuando sea necesario. Esto es especialmente importante para la seguridad, ya que garantiza que la grúa se detenga de forma rápida y eficaz. Los frenos pueden ser electromagnéticos, mecánicos o hidráulicos, según el diseño.

2) Características funcionales

Movimiento suave y controlado: El mecanismo de desplazamiento de la grúa permite que el puente grúa se mueva horizontalmente a lo largo de la vía de manera suave y controlada. Esto garantiza un posicionamiento preciso de la grúa sobre el espacio de trabajo, lo que la hace ideal para puestos de trabajo y tareas de montaje.

Alta capacidad de carga: El mecanismo de traslación está diseñado para soportar la carga del puente grúa y los materiales que mueve. Está diseñado para soportar el peso de la estructura de la grúa y cualquier carga adjunta sin comprometer el rendimiento.

Operación independiente: en muchos diseños, el mecanismo de desplazamiento funciona independientemente de otros componentes de la grúa, como el mecanismo de elevación. Esto permite que la grúa se mueva sobre la estación de trabajo sin interrumpir el proceso de elevación, lo que aumenta la eficiencia general.

Opciones eléctricas y manuales: el mecanismo puede ser accionado por un motor eléctrico, lo que permite un movimiento rápido y automático a lo largo de la vía. También puede tener una opción de anulación manual para situaciones de mantenimiento o emergencia.

Posicionamiento preciso: Al utilizar un sistema de accionamiento electrónico o mecánico, el mecanismo de desplazamiento de la grúa proporciona un posicionamiento preciso, lo cual es fundamental para tareas como el manejo de materiales o el montaje, asegurando que la grúa se mueva a la ubicación exacta.

Desgaste reducido: el mecanismo de desplazamiento de la grúa está equipado con características antidesgaste, como ruedas, orugas y cojinetes resistentes al desgaste. Esto extiende la vida útil de la grúa y minimiza los requisitos de mantenimiento.



5.Mecanismo de desplazamiento del carro

1) Polipasto eléctrico: el mecanismo de operación del carro generalmente está equipado con un polipasto eléctrico para subir y bajar materiales. El polipasto eléctrico se mueve a lo largo de la vía del carro y es responsable de la operación de elevación real.

2) Bastidor del carro: La estructura principal del carro soporta el polipasto eléctrico y otros componentes. El diseño del marco debe tener suficiente resistencia y rigidez para soportar la carga durante la operación.

3) Juego de ruedas: La parte inferior del carro está equipada con ruedas, que generalmente están hechas de materiales resistentes al desgaste y pueden rodar suavemente sobre la vía de la viga principal. El diseño es generalmente de dos ruedas o de varias ruedas para garantizar la estabilidad del carro durante el funcionamiento.

4) Dispositivo de accionamiento: el motor de accionamiento transmite potencia a las ruedas a través del reductor para controlar el movimiento del carro. La selección del motor depende de la capacidad de carga y de los requisitos de velocidad de funcionamiento del carro.

5) Dispositivo de guía: para garantizar el funcionamiento estable del carro en la viga principal, generalmente se proporcionan ruedas guía o rieles guía para evitar que el carro se desvíe o descarrile durante la operación.

2) Características funcionales

Movimiento a lo largo del puente: El mecanismo de desplazamiento del carro es responsable de mover el carro a lo largo del puente. Este movimiento permite a la grúa cubrir todo el espacio de trabajo y manipular cargas en una gran superficie.

Utiliza un accionamiento eléctrico, normalmente un motor eléctrico, para controlar el movimiento del carro a través de vías montadas en las vigas del puente.

Manipulación y posicionamiento de la carga: El mecanismo de desplazamiento del carro permite un posicionamiento preciso de la carga. Garantiza que la carga se pueda mover a la ubicación exacta para levantar, bajar o colocar artículos en puntos específicos de la estación de trabajo.

Admite un movimiento suave y controlado para evitar daños a la carga o al área de trabajo.

Control de velocidad: el mecanismo generalmente incluye una función de control de velocidad para ajustar la velocidad a la que se mueve el carro. Esto es esencial para la precisión durante el manejo de la carga y la seguridad durante la operación.

Se puede implementar un control de velocidad variable para adaptarse a diferentes tareas de elevación o posicionamiento.

Capacidad de carga suficiente: El mecanismo de desplazamiento del carro debe estar diseñado para soportar la capacidad de carga máxima de la grúa sin comprometer la seguridad o el rendimiento. Contiene componentes de alta resistencia, como engranajes, motores y ruedas, que están diseñados para soportar el estrés y el peso involucrados.

Funcionamiento suave y silencioso: El mecanismo está diseñado para un funcionamiento suave y silencioso, lo que reduce el desgaste de los componentes y minimiza la contaminación acústica en el lugar de trabajo. Esto incluye el uso de sistemas de lubricación y piezas de precisión para reducir la fricción y el ruido durante el movimiento del carro.

Mecanismos de frenado y seguridad: El mecanismo de desplazamiento debe incluir un sistema de frenado que pueda detener el carro de forma controlada y segura. Esto garantiza que la carga esté colocada de forma segura y que el carro no siga moviéndose involuntariamente. Algunos sistemas incluyen frenos a prueba de fallas para evitar que el carro se mueva si ocurre un corte de energía u otro problema.



6.Rueda de grúa

Las ruedas de una grúa puente independiente para una estación de trabajo son un componente crítico que permite que la grúa se mueva a lo largo de una pista o vía. Estas ruedas generalmente están montadas en cada extremo del puente grúa, lo que le permite moverse hacia adelante y hacia atrás a lo largo del sistema de vías.

Las ruedas suelen estar hechas de acero endurecido u otros materiales duraderos para soportar las cargas pesadas y el desgaste constante que conlleva el movimiento de la grúa. Dependiendo del entorno, el material puede variar para resistir la corrosión o temperaturas extremas.

Las ruedas de la grúa están diseñadas con ranuras o bridas para encajar de forma segura en la vía o riel, lo que garantiza que la grúa se mueva de manera suave y constante. Esto ayuda a evitar que la grúa descarrile o se vuelva inestable.

Las ruedas deben soportar todo el peso de la grúa así como la carga que transporta. El tamaño y el número de ruedas están determinados por la capacidad de peso de la grúa. Las ruedas también están montadas sobre ejes con cojinetes para reducir la fricción, lo que permite un movimiento más suave y menos desgaste. Los rodamientos se seleccionan en función de la carga, la velocidad y las condiciones de funcionamiento.

En el caso de una grúa puente independiente para una estación de trabajo, las ruedas se montan en el puente o carro de la grúa. Están sujetos a la estructura de la grúa y son fundamentales para la capacidad de la grúa para moverse a lo largo de su sistema de orugas.

7.Gancho de grúa

El gancho de grúa del puente grúa independiente para puestos de trabajo es una pieza importante para levantar y mover cargas fácilmente.

Función: El gancho de la grúa está diseñado para sujetarse de forma segura a una eslinga, cadena u otros accesorios de aparejo para manipular la carga de forma segura. A menudo se utiliza para operaciones de manipulación de materiales dentro de un espacio de trabajo designado.

Características de diseño

El material es acero de aleación de alta resistencia, duradero y seguro. La forma es una abertura o pestillo de boca ancha para evitar que la carga se resbale. Gracias a su capacidad de giro, el gancho giratorio permite orientar la carga de forma flexible.

Motor

Una grúa puente independiente para estación de trabajo es una pieza versátil de equipo de elevación que se utiliza a menudo en la industria y la fabricación. Su motor es un componente clave que impulsa el movimiento de la grúa, asegurando un funcionamiento suave y eficiente.

Motores de CA: A menudo se utilizan en sistemas grandes que requieren un par elevado.

Motores DC: Ideales para aplicaciones que requieren control de velocidad variable.

Servomotores: ofrecen alta precisión y se utilizan a menudo en sistemas con funciones de automatización.

Motores hidráulicos: se utilizan en entornos especializados que requieren presión hidráulica, pero son menos comunes en grúas independientes.

Características clave de los motores de grúa

Capacidad de carga: Los motores están diseñados para soportar pesos específicos (p. ej., 500 kg, 1 tonelada, 2 toneladas). Elija uno según sus necesidades operativas.

Control de velocidad: los variadores de frecuencia (VFD) a menudo se combinan con motores para regular las velocidades de elevación y desplazamiento.

Durabilidad: Los motores de las grúas están fabricados para soportar ciclos de trabajo pesados ​​y entornos industriales hostiles.

Eficiencia energética: los motores modernos son energéticamente eficientes, lo que reduce los costos operativos.

.

Sistema de alarma de luz y sonido y final de carrera.

1) Sistema de alarma de luz y sonido.

El sistema de alarma de luz y sonido para una grúa puente independiente para estación de trabajo es un dispositivo de seguridad diseñado para alertar al operador y al personal cercano sobre peligros potenciales o actividades operativas específicas.

Alarma sonora: se emite un sonido fuerte y claro para señalar el movimiento de la grúa o situaciones de emergencia. El volumen se puede ajustar para adaptarse a diferentes entornos (normalmente 85-120 dB) Sonidos comunes: zumbadores, sirenas o notificaciones de voz.

Alarma de luz: una luz LED de alta intensidad que parpadea con frecuencia para proporcionar una alerta visual. Colores comúnmente utilizados:

Rojo: Señal de emergencia o parada.

Amarillo/Ámbar: Advertencia.

Verde: funcionamiento seguro o estado listo.

Visible desde lejos incluso en condiciones de poca luz.

2) interruptor de límite

Los interruptores de límite en las grúas aéreas independientes para estaciones de trabajo son dispositivos de seguridad que se utilizan para evitar que la grúa se mueva más allá de su rango operativo designado, protegiendo el equipo y el entorno circundante. Estos interruptores generalmente se instalan en puntos clave en el recorrido de la grúa (en el extremo del puente o en la vía del carro) para detectar la posición de la grúa.

Función

Protección de final de recorrido: Los interruptores de límite detienen la grúa cuando llega al final de su recorrido, evitando que el sobrerrecorrido dañe la grúa u otros equipos.

Protección contra sobrecarga: algunos interruptores de límite se pueden integrar con un sistema de detección de sobrecarga para detener el movimiento de la grúa cuando se detecta una sobrecarga.

Control eléctrico: Los interruptores de límite activan o desactivan un circuito para evitar que el motor de la grúa continúe funcionando después de alcanzar una posición preestablecida.

Actuación mecánica: estos interruptores suelen ser mecánicos y se activan mediante contacto físico con las partes móviles de la grúa, como el carro o el puente.

Hay dos tipos principales de finales de carrera:

Interruptores de límite giratorios: Los interruptores de límite se activan cuando una pieza giratoria, como un tambor o un engranaje, hace girar un mecanismo que activa el interruptor.

Interruptores de límite lineales: el movimiento lineal activa los interruptores de límite, generalmente utilizados en aplicaciones donde la grúa se mueve a lo largo de un camino recto.

10.Dispositivos de seguridad

Las grúas puente independientes para estaciones de trabajo se utilizan comúnmente para el manejo de materiales en entornos industriales y de fabricación. Las características de seguridad de estas grúas son fundamentales para garantizar la seguridad del operador y la longevidad del equipo.

Interruptores de límite: evitan que la grúa se mueva más allá de su rango previsto. Garantizan que la grúa no choque con obstáculos ni supere los límites de movimiento diseñados.

Protección contra sobrecarga: Detecta si la grúa lleva una carga que excede su capacidad nominal. El sistema impedirá el movimiento o detendrá automáticamente la grúa para evitar daños o accidentes.

Botón de parada de emergencia: permite al operador detener inmediatamente todas las funciones de la grúa en caso de emergencia.

Sistemas anticolisión: Evitan que la grúa colisione con otras grúas, paredes u obstáculos en la zona de trabajo. Estos sistemas utilizan sensores para detectar la presencia de objetos.

Sistemas de frenado: asegúrese de que la grúa pueda detenerse de manera segura y mantener la carga en su lugar cuando no esté en uso o cuando no haya energía.

Limitadores de rotación (para grúas giratorias): para grúas que permiten movimiento de rotación (como grúas de bandera), los limitadores de rotación evitan la rotación excesiva para evitar daños a la grúa o al equipo circundante.

Controlador colgante con funciones de seguridad: el operador utiliza un colgante para controlar el movimiento de la grúa. Las colgantes modernas suelen tener funciones de seguridad integradas, como botones de parada de emergencia, interruptores de hombre muerto o enclavamientos de seguridad.

Dispositivos de seguridad: Asegúrese de que la grúa solo pueda operarse bajo ciertas condiciones de seguridad. Por ejemplo, la grúa sólo puede moverse con el polipasto correctamente acoplado o la carga equilibrada.

Luces y sirenas de advertencia: brindan señales visuales y audibles cuando la grúa está funcionando o no funciona correctamente, alertando al operador y a las personas en el área sobre peligros potenciales.

Barandillas y barricadas: las barreras físicas alrededor de la grúa y su área de operación ayudan a evitar que las personas ingresen a áreas peligrosas.



11.Modo de control

El modo de control de una grúa puente independiente para estación de trabajo se refiere a cómo se gestiona el movimiento y el funcionamiento de la grúa. Los controles se pueden configurar de diversas formas según el diseño, el uso previsto y el grado de automatización.

Control de la pluma: esta es la forma más básica, donde el operador controla la grúa usando una pluma de mano. La pluma generalmente tiene botones o palancas de mando que controlan el movimiento del puente (movimiento horizontal), del carro (movimiento lateral) y del polipasto (movimiento vertical).

Control remoto por radio: Similar al control de la pluma, pero utiliza señales de radio, lo que permite al operador una mayor movilidad al operar la grúa.

Control de palanca de mando: El panel de palanca de mando permite al operador controlar con precisión el movimiento de la grúa en múltiples direcciones, lo que permite una operación suave y receptiva.

Control automático: Posiciones preestablecidas: La grúa se puede programar para seguir un camino predefinido o detenerse automáticamente en una ubicación específica, como un área de carga o descarga predefinida.

Control semiautomático: en este modo, el operador puede controlar manualmente ciertos aspectos de la grúa (como la velocidad o la dirección), pero otras funciones (como la elevación o el posicionamiento) son automáticas o semiautomáticas según la entrada del sensor.

Controles con pantalla táctil o botones: los sistemas modernos pueden usar una interfaz de pantalla táctil donde el operador puede seleccionar opciones para controlar la grúa o monitorear varios parámetros como el peso de la carga, la velocidad de la grúa o el diagnóstico del sistema.

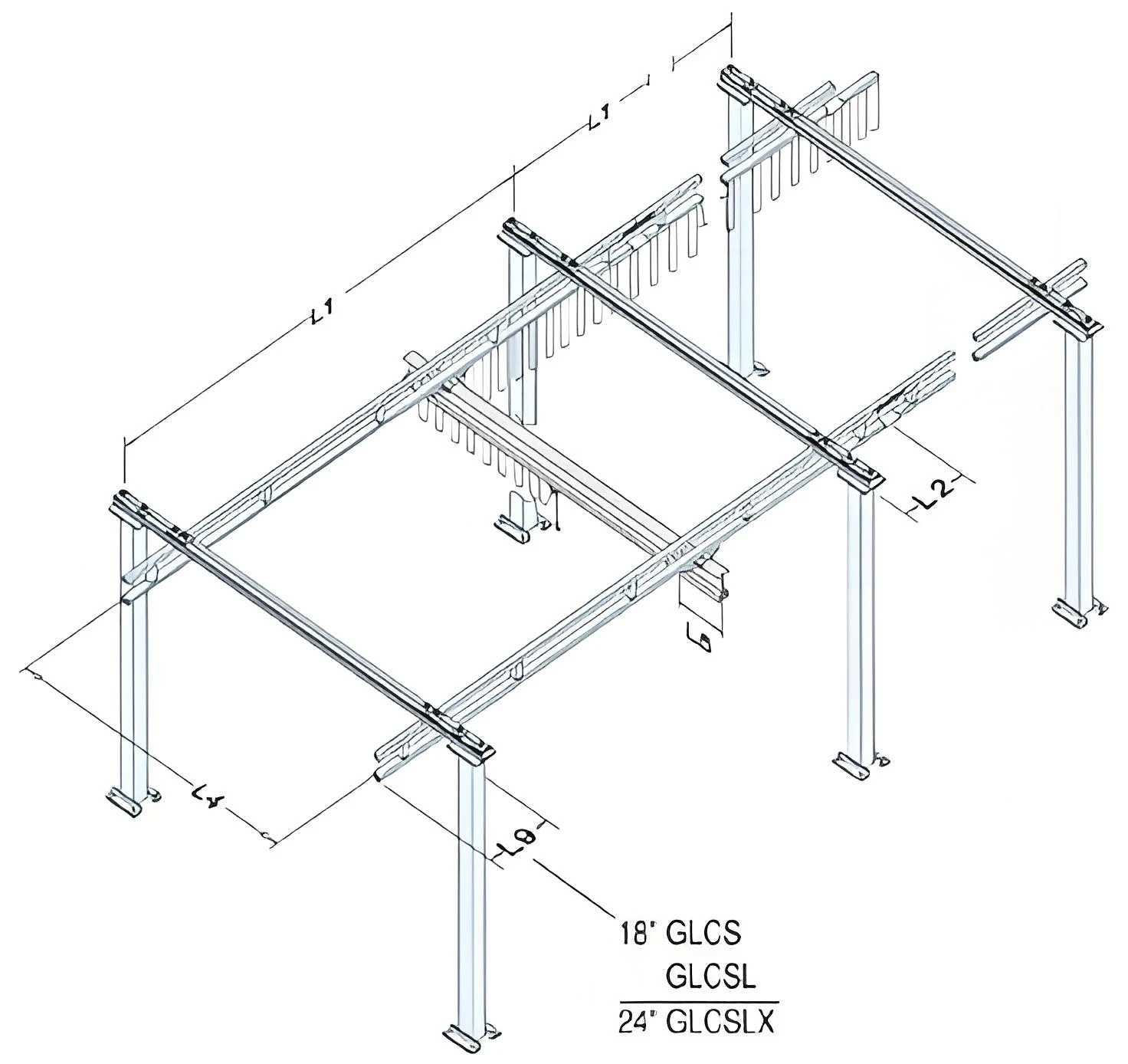

12.Boceto



Técnico principal





Productividad mejorada: permite un movimiento fácil y eficiente de cargas pesadas a través de un espacio de trabajo, lo que reduce la necesidad de levantamiento manual. Esto puede conducir a una mayor productividad y tiempos de respuesta más rápidos para las tareas.

Diseño flexible: Las grúas puente independientes para estaciones de trabajo son personalizables y se pueden ajustar para adaptarse a los requisitos específicos del espacio de trabajo. Se pueden diseñar para diversas capacidades de carga y alturas de elevación para adaptarse a diferentes operaciones.

Eficiencia espacial: estas grúas no requieren modificaciones estructurales ni soporte de estructuras de edificios existentes. Se instalan de forma independiente y pueden trasladarse a diferentes zonas dentro de la instalación si es necesario.

Seguridad mejorada: con el uso de un puente grúa, se minimiza el riesgo de lesiones de los empleados al levantar y mover cargas pesadas manualmente. El sistema está diseñado para manejar de forma segura el peso y el movimiento de materiales.

Fácil instalación y mantenimiento: al ser independientes, estas grúas son más fáciles de instalar y mantener en comparación con otros tipos de grúas que pueden requerir configuraciones o modificaciones más complejas en la estructura de la instalación.

Rentabilidad: Las grúas puente independientes para estaciones de trabajo suelen ser más asequibles que instalar sistemas aéreos o realizar ajustes estructurales en el edificio. Pueden ser una solución rentable, especialmente para operaciones más pequeñas o en instalaciones existentes con espacio limitado.

Versatilidad: estas grúas son versátiles y se pueden utilizar para una amplia gama de tareas, desde líneas de montaje hasta el movimiento de piezas, herramientas y equipos pesados. Funcionan bien en entornos de fabricación, automoción y otros entornos industriales.

Modular y escalable: a medida que su negocio crece, puede agregar módulos adicionales o ampliar el sistema de grúa para acomodar más capacidad de elevación o cubrir áreas más grandes.

Requisito de espacio reducido: a diferencia de otras grúas que requieren grandes áreas o modificaciones estructurales, las grúas puente para estaciones de trabajo independientes ocupan un espacio mínimo y pueden integrarse en los flujos de trabajo existentes sin interrupciones significativas.





1. Líneas de fabricación y montaje

En entornos industriales, como fábricas o plantas de ensamblaje, se puede utilizar una grúa puente independiente para estaciones de trabajo para mover piezas pesadas a lo largo de las líneas de producción, lo que permite a los trabajadores ensamblar o colocar piezas con facilidad.

Admite flujos de trabajo ergonómicos, lo que reduce la necesidad de elevación manual y mejora la seguridad y productividad de los trabajadores.

2. Talleres de mantenimiento y reparación

Estas grúas se encuentran a menudo en instalaciones de mantenimiento y reparación, donde se utilizan para levantar componentes, herramientas o piezas de maquinaria pesada para su mantenimiento.

La flexibilidad del diseño independiente permite a los operadores mover la grúa a lo largo de una vía fija, ofreciendo versatilidad para colocar cargas en diferentes estaciones de trabajo.

3. Almacenamiento y Distribución

Las grúas puente independientes se pueden utilizar en almacenes para mover materiales o productos entre áreas de almacenamiento y estaciones de envío.

Pueden manipular mercancías voluminosas, lo que reduce la necesidad de montacargas en espacios reducidos y agiliza el flujo de materiales dentro de las instalaciones.

4. Áreas de envío y recepción

Estas grúas son útiles para cargar y descargar artículos pesados ​​de camiones o contenedores en áreas de envío.

Proporcionan un medio conveniente y eficiente para colocar paquetes o componentes pesados ​​para empaquetar, clasificar o enviar.

5. Laboratorios e instalaciones de investigación

En laboratorios de investigación o entornos de alta tecnología, las grúas puente independientes ayudan a mover equipos sensibles o aparatos grandes y pesados ​​entre estaciones, lo que garantiza un manejo preciso y reduce el riesgo de daños.

6. Construcción y Manejo de Equipo Pesado

En las obras de construcción o en el manejo de maquinaria pesada, se pueden utilizar puentes grúa independientes para levantar y mover partes de andamios, encofrados de hormigón u otros materiales grandes.

Son particularmente valiosos en entornos donde el espacio libre superior es limitado o se requiere un levantamiento especializado.

7. Industria automotriz

Las instalaciones de fabricación y reparación de automóviles utilizan grúas independientes para estaciones de trabajo para tareas como montaje de motores, cambio de neumáticos o colocación de componentes pesados.

Estas grúas brindan soporte flexible, lo que permite a los trabajadores manipular fácilmente piezas de automóviles en diferentes estaciones de trabajo.

8. Industria aeroespacial

En la fabricación aeroespacial, las grúas independientes para estaciones de trabajo se utilizan para levantar y colocar componentes delicados como alas de aviones, secciones de fuselaje y otras piezas grandes, donde la precisión y la seguridad son cruciales.





1. Diseño e ingeniería

Comprenda los requisitos específicos del cliente, como capacidad de carga, luz, altura de elevación y otras necesidades de personalización. Cree dibujos CAD detallados para la grúa, incluido el diseño estructural, los sistemas eléctricos y los componentes mecánicos. Esto garantiza que la grúa cumpla con los estándares de seguridad y los requisitos operativos. Realice cálculos de carga, análisis de tensión y verifique el cumplimiento de las regulaciones (por ejemplo, estándares OSHA, ANSI). A menudo se requiere la aprobación de un ingeniero certificado antes de continuar.

2. Selección de materiales

Seleccione acero de alta calidad para el marco estructural de la grúa, asegurándose de que pueda soportar la carga prevista. Los materiales comunes incluyen acero estructural, acero dulce o aceros aleados. Elija materiales para componentes como ganchos, polipastos, rieles y motores. Suelen ser materiales de alta resistencia como acero forjado, aleaciones de aluminio o acero galvanizado.

3. Fabricación de componentes de grúa

Fabrice los componentes principales de la grúa, como el puente (estructura horizontal), los testeros (unidades con ruedas que se mueven a lo largo de la pista) y el marco de la estación de trabajo. Estas piezas se cortan, sueldan y ensamblan según las especificaciones de diseño. Fabricar las vigas transversales y los carros finales. Estos son esenciales para la capacidad de la grúa para soportar cargas pesadas. Ensamblar el marco de soporte para la grúa, que puede incluir vigas o columnas de soporte para la configuración independiente. Fabricar o instalar el mecanismo de elevación (por ejemplo, polipastos eléctricos, polipastos manuales de cadena) y el carro. . Estos componentes permiten que la grúa levante y transporte cargas a lo largo del tramo del puente.

4. Asamblea

Comience a ensamblar las distintas piezas, como la estructura del puente, el carro, el polipasto y los carros finales. El marco se conecta mediante pernos y soldadura para formar una estructura sólida y duradera. La precisión es crucial para garantizar un funcionamiento sin problemas. Instale el cableado eléctrico, motores, interruptores y paneles de control necesarios. Esto puede incluir características de seguridad como sensores de sobrecarga, interruptores de límite y botones de parada de emergencia. Si la grúa es independiente, instale los carriles (rieles) y asegúrese de que estén nivelados y alineados correctamente para un movimiento suave de la grúa.

5. Pruebas y control de calidad

Realice pruebas de carga estática y dinámica para garantizar que la grúa pueda soportar el peso especificado sin fallar. Esto puede incluir hacer funcionar la grúa en todo su rango de movimiento mientras se prueba su capacidad de elevación. Inspeccione todos los componentes para garantizar la calidad. Verifique que las soldaduras, los pernos y los sistemas eléctricos estén instalados y funcionen correctamente. Asegúrese de que todas las funciones de seguridad (interruptores de límite, paradas de emergencia, etc.) estén funcionando correctamente. Confirmar el cumplimiento de las normas y estándares de seguridad pertinentes.

6. Acabado y Recubrimiento

Limpie los componentes de la grúa y aplique un tratamiento superficial (por ejemplo, pintura, galvanizado) para evitar la corrosión y prolongar la vida útil de la grúa. El tipo de acabado depende del entorno de trabajo (por ejemplo, ambientes exteriores o corrosivos). Ensamble los componentes finales de la grúa, incluida la instalación de los sistemas eléctricos, polipastos y sistemas de control. Realice una inspección exhaustiva para asegurarse de que todo funcione correctamente.

7. Embalaje y envío

Dependiendo del tamaño de la grúa, es posible que se desmonte en piezas más pequeñas para su envío. Los componentes se embalan cuidadosamente para evitar daños durante el transporte. Transporte las piezas de la grúa al sitio del cliente, asegurándose de que todos los componentes necesarios estén incluidos.

8. Instalación y puesta en servicio

Una vez que los componentes de la grúa llegan al sitio, un equipo de técnicos ensambla e instala la grúa. Esto incluye instalar la grúa en la pista, conectar los sistemas eléctricos y realizar los ajustes finales. Realice las pruebas operativas finales para garantizar que la grúa esté funcionando correctamente y cumpla con los requisitos del cliente. Capacitar al personal del cliente sobre el funcionamiento y las características de seguridad de la grúa.

9. Mantenimiento y soporte posventa

Proporcionar servicios de mantenimiento continuo y ofrecer piezas de repuesto según sea necesario. Son necesarias inspecciones y servicios periódicos para garantizar que la grúa funcione de manera eficiente y segura durante su vida útil.
