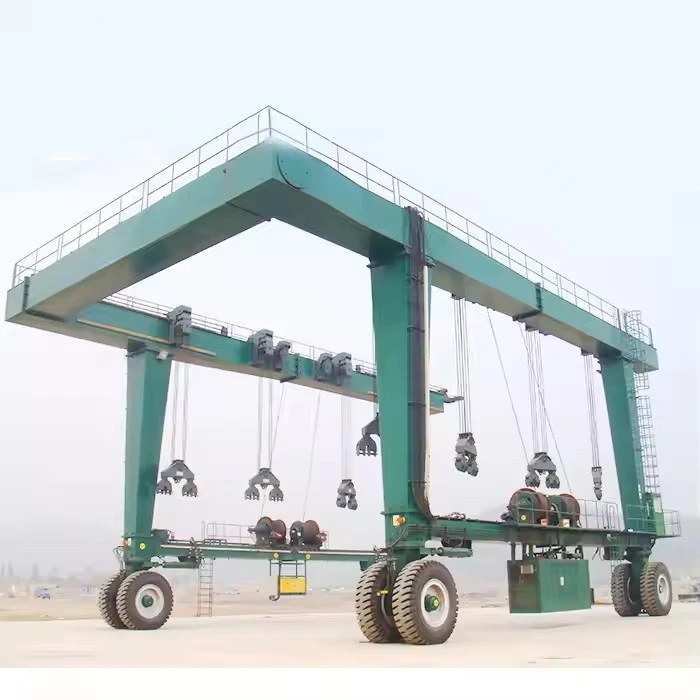

Crane de pórtico de levantamiento de botes pequeños

Las grúas de pórtico de elevación de botes pequeños son ideales para puertos deportivos, talleres de reparación y propietarios de botes que necesitan una solución flexible, asequible y de elevación segura. Su capacidad de ajuste, portabilidad y facilidad de uso los convierte en una elección preferida sobre alternativas más caras como los elevadores de viaje.



Características clave de las grúas de pórtico de elevación de botes pequeños

Diseño compacto y portátil

A diferencia de las grandes grúas de pórtico industrial, las pórticas de botes pequeños a menudo son livianos y pueden montar la rueda para una fácil reubicación.

Algunos modelos son plegables o modulares para el almacenamiento y el transporte.

Avance y altura ajustables

Diseñado para acomodar diferentes tamaños de barco, con anchos de haz ajustables y alturas de elevación.

Algunos modelos cuentan con brazos telescópicos o extensibles para flexibilidad.

Operación manual o alimentada

Las versiones más pequeñas pueden usar cabrestantes o polipastos eléctricos con manejo a mano (típicamente 1-10- tonelada).

Los modelos más grandes pueden incorporar carros motorizados para una operación más suave.

Construcción resistente

Hecho de acero o aluminio de alta resistencia para resistencia a la corrosión en ambientes marinos.

Las piernas reforzadas y los estabilizadores estabilizadores evitan la propina durante los ascensores.

Características de seguridad

Los limitadores de carga, los sistemas antiaminda y los mecanismos de bloqueo aseguran la estabilidad.

Algunos modelos incluyenbarras de esparcidorpara distribuir peso de manera uniforme al levantar los cascos.



Comparación con otras soluciones de elevación marina

Característica	Grúa de pórtico de botes pequeños	Estiramiento de viajes	Carretilla elevadora (marina)
Movilidad	Portátil, algunos con ruedas	Fijo o montado en el riel	Altamente móvil
Capacidad	1–20 toneladas	10 - 100+ toneladas	2–10 toneladas
Mejor para	Botes pequeños, yardas de bricolaje	Marinas grandes	Barcos livianos
Costo	Más bajo	Más alto	Moderado



Capacidad de elevación 1 - 20 toneladas
Span (ancho) 3 - 12 metros (ajustable)
Altura de elevación 3 - 10 metros
Clase de trabajo A 3- a5 (deber de luz a mediano)
Velocidad de elevación 0. 5 - 8 m\/min (variable)
Tipo de haz principal Single\/Double-Girder (tipo de caja)
Fuente de alimentación 220V\/380V 3- fase o manual
Modo de control Control colgante\/control remoto inalámbrico
Polipasto tipo polipasto de cadena eléctrica\/alambre de alambre
Manual de manejo de viaje empuje o motorizado
Protección de corrosión Pintura galvanizada o de grado marino
Resistencia al viento hasta la escala de Beaufort 6 (para uso al aire libre)
Temperatura operativa -20 grado a +50 grado







Una pequeña grúa de pórtico de levantamiento de botes consiste en varios componentes esenciales que trabajan juntos para levantar y mover botas de manera segura. A continuación se muestra un desglose detallado de cada parte:

1. Componentes estructurales
A. Beam principal (Viga Bridge)
Función: el haz horizontal que abarca el ancho del bote, apoyando el mecanismo de elevación.

Material: típicamente hecho de acero o aluminio de alta resistencia (para portabilidad liviana).

Tipos:

Viga de longitud fija (para tamaños de botes consistentes).

Viga ajustable\/telescópica (para diferentes anchos de botes).



B. Piernas de soporte (carruajes finales)
Función: soportes verticales que contienen el haz principal y proporcionan estabilidad.

Características de diseño:

Piernas de altura fija (para instalaciones permanentes).

Piernas de altura ajustable (para diferentes requisitos de elevación).

Piernas montadas en ruedas (para movilidad, a menudo con ruedas de bloqueo).





C. Marco base (sistema de pista)
Función: proporciona una base estable para la grúa.

Opciones:

Rails fijos (para instalaciones permanentes).

Base de ruedas (para pórticos portátiles).

Estabilizadores (para estabilidad adicional en terreno desigual).





2. Mecanismo de elevación y elevación
A. Unidad de polipasto
Función: el dispositivo motorizado o manual que levanta el bote.

Tipos:

Azule de cadena eléctrica (común para capacidades de 1 a 10 toneladas).

Azule de cuerda de alambre (para elevadores más pesados).

Cabrestante manual de mano (para botes livianos).



B. Sistema de tranvía
Función: mueve el polipasto a lo largo del haz principal para un posicionamiento preciso.

Tipos:

Manual Push Trolley (amigable con el presupuesto).

Carrido motorizado (para una operación más suave).

C. Correas de levantamiento\/barras de esparcidor
Función: distribuye peso uniformemente para evitar el daño del casco.

Materiales:

Pondas de nylon (para botes livianos).

Barras extendidas de acero (para recipientes más pesados).



3. Sistemas de control y seguridad
A. Panel de control (para modelos eléctricos)
Características:

Control colgante (control remoto cableado).

Remoto inalámbrico (para movilidad del operador).

Control de velocidad variable (para levantamiento preciso).

.

B. Características de seguridad
Limitador de sobrecarga (evita exceder la capacidad de peso).

Botón de parada de emergencia (detiene la operación al instante).

Sistema antiaminda (reduce el balanceo durante los elevadores).

Frenos de bloqueo (evita el movimiento no deseado).

4. Accesorios opcionales
Cunas de botes (para almacenamiento seguro a largo plazo).

Ganchos giratorios (para facilitar el posicionamiento del barco).

Recubrimientos resistentes a la corrosión (para entornos de agua salada).

Luces de trabajo LED (para operaciones nocturnas).

BOSQUEJO



Principal técnico



Las grúas de pórtico de elevación de botes pequeños ofrecen una solución práctica y eficiente para manejar vasos pequeños a medianos (típicamente 1-20 toneladas). Estas grúas se usan ampliamente en puertos deportivos, astilleros e instalaciones frente al mar debido a su versatilidad y rentabilidad. A continuación se muestran sus ventajas y aplicaciones clave.



Ventajas de las grúas pórticas de levantamiento de botes pequeños

1. Portabilidad y diseño compacto

✅ Fácil de mover:Muchos modelos aparecenbases con ruedasodiseños modulares, permitiendo la reubicación según sea necesario.
✅ Ahorrar espacio:Ideal paraespacios apretadosDonde no pueden operar grandes elevaciones de viaje.

2. Solución rentable

✅ Inversión más baja:Más asequible queascensores de viajeocarretillas elevadoras marinaspara operaciones a pequeña escala.
✅ Se necesita infraestructura mínima:No requiererieles permanentesocimientos profundos.

3. Ajustable y personalizable

✅ Ancho variable:Algunos modelos tienenvigas telescópicasPara acomodar diferentes tamaños de botes.
✅ Ajustes de altura:Las piernas se pueden extender paraelevadores más altosoáreas de baja claridad.

4. Operación segura y confiable

✅ Levantamiento estable: Barras de esparcidoryhondas equilibradasevitar daños en el casco.
✅ Características de seguridad:IncluirProtección contra sobrecarga, frenos de emergencia y controles antideslizantes.

5. Opciones de energía versátiles

✅ Manual (cabrestante de mano):Adecuado para barcos livianos (1-3 toneladas).
✅ Polipasto eléctrico:Mejor para uso frecuente (hasta 10-20 toneladas).



Aplicaciones de grúas pórticas de levantamiento de botes pequeños

1. Mantenimiento y reparación de botes

🛠️ Docking seco:Levanta los barcos paralimpieza, pintura y reparaciones de casco.
🛠️ Trabajo de motor y hélice:Proporciona acceso estable para el servicio mecánico.

2. Operaciones de Marina y Boquyard

⚓ Lanzamiento y recuperación:Mueve barcos entreestantes de agua y almacenamiento.
⚓ Almacenamiento de invierno:Levanta los barcos enremolques o cunaspara almacenamiento fuera de temporada.

3. Pesca y acuicultura

🎣 Pequeñas embarcaciones de pesca:Maneja los vasos paraReparaciones netas y mantenimiento de equipos.
🐟 Granjas de acuicultura:Ascensojaulas flotantes y botes de trabajopara mantenimiento.

4. Operaciones de emergencia y salvamento

🚨 Recuperación del barco:Recuperarecipientes volcados o varadosEn aguas poco profundas.
🚨 Rescate de inundaciones:Utilizado enrespuesta a desastresPara mover botes pequeños rápidamente.

5. DIY Y BACTERS A SILTA ESCALA

🔧 Construcción del barco:Asistencias enPosicionamiento de cascosdurante el ensamblaje.
🔧 Carga del remolque:Ayuda a cargar barcos enremolques de transportesin peligro.



1. Diseño e ingeniería

Análisis de requisitos

Comprenda las especificaciones del cliente (capacidad de carga, amplio, altura, entorno de trabajo, etc.).

Determine los parámetros operativos: altura de elevación, velocidad de viaje, frecuencia de trabajo, etc.

Diseño preliminar

Crea diseños conceptuales y modelos 3D.

Elija materiales basados ​​en la fuerza y ​​las condiciones ambientales.

Ingeniería detallada

Desarrollar dibujos de ingeniería detallados (componentes estructurales, mecanismos, sistemas eléctricos).

Realice un análisis de estrés y fatiga para garantizar la seguridad.

2. Adquisición de material

Fuente de materiales de alta calidad, que incluyen:

Placas de acero y perfiles para componentes estructurales.

Motores, cajas de cambios y otras partes mecánicas.

Sistemas eléctricos y componentes de control.

Inspeccione los materiales para garantizar el cumplimiento de los estándares de calidad.

3. Fabricación

Fabricación de componentes estructurales

Cortar, soldar y ensamblar las estructuras de acero (Viga principal, brazos en voladizo, piernas, etc.).

Asegurar la alineación y las dimensiones precisas.

Realice el tratamiento de la superficie (p. Ej., Plalgante de tiro, pintura) para la protección de la corrosión.

Ensamblaje mecánico

Ensamblar partes mecánicas (carrito, polipasto, ruedas, etc.).

Instale motores, cajas de cambios y sistemas de accionamiento.

Ensamblaje eléctrico

Instale componentes eléctricos (paneles de control, cables, sensores).

Cable y conecte el sistema para garantizar la funcionalidad.

4. Inspección de calidad

Inspección de material

Verifique las pruebas de certificación de material y realización (por ejemplo, pruebas de tracción).

Inspección estructural

Inspeccione la calidad de la soldadura (por ejemplo, pruebas ultrasónicas).

Asegure la precisión dimensional y el acabado de la superficie.

Inspección de la asamblea

Verifique la alineación y la funcionalidad de todas las partes (mecánica y eléctrica).

Prueba de carga

Realizar pruebas de carga estáticas y dinámicas para garantizar un funcionamiento seguro.

5. Prueba de aceptación de fábrica (grasa)

Realizar una prueba completa, que incluya:

Pruebas de carga completa y sobrecarga.

Funcionalidad de todos los dispositivos de seguridad (por ejemplo, interruptores de límite, frenos de emergencia).

Operación suave de los viajes de tranvía, polipasto y grúa.

Documentar resultados y obtener la aprobación del cliente.

6. Desmontaje y embalaje

Desmongar la grúa en secciones transportables.

Empaque componentes de forma segura para evitar daños durante el transporte.

Etiqueta y prepare una lista de embalaje para un reensamblaje eficiente.

7. Transporte

Entregue los componentes de la grúa al sitio de instalación utilizando métodos de transporte apropiados.

8. Instalación y puesta en marcha

Ensamblaje en el sitio

Ensamblar componentes estructurales y sistemas mecánicos.

Instale sistemas eléctricos y paneles de control.

Calibración y pruebas

Recalibrar el sistema de grúa para condiciones específicas del sitio.

Realice pruebas de carga en el sitio para verificar el rendimiento.

9. entrega

Proporcionar capacitación al personal del cliente sobre operación y mantenimiento seguros.

Entregue documentación técnica (manual del usuario, guía de mantenimiento, certificados).

Obtenga la aprobación y aceptación final del cliente.

10. Soporte postventa

Ofrecer servicios de garantía y soporte de mantenimiento.

Proporcione repuestos y asistencia técnica según sea necesario.
