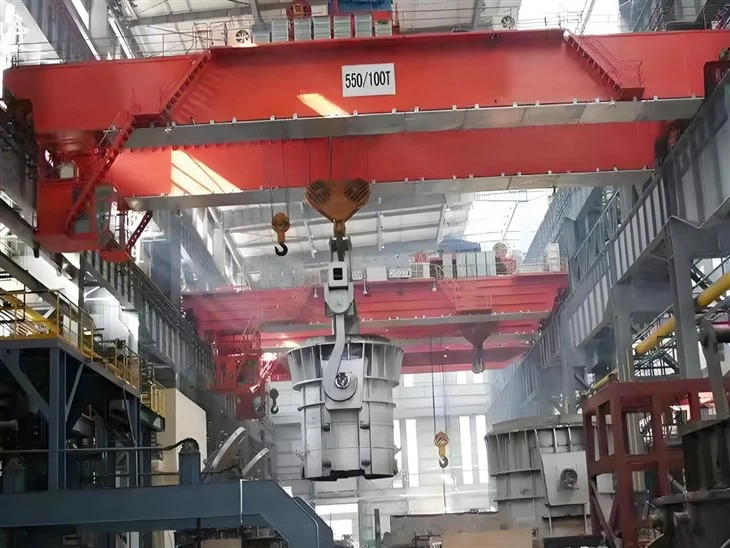

Metalúrgica Crane por encima de la cabeza



Las grúas superiores de fundición metalúrgica están específicamente diseñadas para manejar metal fundido, fundiciones pesadas y otros materiales utilizados en procesos metalúrgicos, proporcionando soluciones de elevación confiables y seguras en condiciones extremas.

Características clave:
Alta capacidad de carga: diseñada para levantar y transportar cargas pesadas, incluidas las cortes de metal fundido, los tocados de acero y los grandes moldes de fundición.
Resistencia al calor: los componentes de la grúa, como los ganchos, las cuerdas y los mecanismos de elevación, están construidos para soportar altas temperaturas comúnmente encontradas en fundiciones y plantas de acero.
Durabilidad y fuerza: construido con materiales de alta resistencia para manejar el entorno exigente de la industria de metalurgia, asegurando el rendimiento a largo plazo.
Control de precisión: equipado con sistemas de control avanzados para operaciones de elevación y baja suave y precisa, esencial para la seguridad en entornos con metal fundido.
Características de seguridad: incluye mecanismos de seguridad redundantes, como protección contra sobrecarga, sistemas de parada de emergencia y frenado a prueba de fallas, para proteger tanto a los operadores como a los materiales.
Opciones de personalización: las grúas se pueden personalizar para satisfacer las necesidades específicas del proceso metalúrgico, con diferentes configuraciones para levantar metal fundido, productos de acero o piezas de fundición pesadas.



Max. Altura de elevación: 25 m, 15m, 20m

Garantía de componentes centrales: 1 año

Garantía: 1 año

Peso (kg): 45000 kg

Momento de elevación nominal: 3200kn

Max. Carga de elevación: 320ton

Span: 22m -31. 5 m

Deber: A7 ~ A8

Clase de protección: IP55

PLC: apoyo

Fuente de energía: 380 ~ 480V 50Hz

1. Premio principal

El haz principal de una grúa metalúrgica de fundición superior es uno de los componentes estructurales cruciales que soporta el peso de la grúa y la carga que se está levantando. Está diseñado para transportar metales pesados ​​y a menudo fundidos u otros materiales calientes en un entorno metalúrgico. Aquí hay características y funciones clave del haz principal en este tipo de grúa:

• Resistencia al material: la viga principal está hecha típicamente de acero de alta resistencia u otros materiales duraderos para resistir la carga pesada y las altas temperaturas que se encuentran en las aplicaciones metalúrgicas.
• Diseño: el haz generalmente tiene un diseño de viga en I o caja de caja para una resistencia y rigidez óptimas. Su forma le permite soportar las cargas mientras minimiza el peso.
• Tamaño y capacidad de carga: las grúas metalúrgicas están construidas para manejar cargas pesadas, a veces superando los cientos de toneladas. El haz principal está diseñado para soportar estos pesos extremos mientras mantiene la estabilidad y la seguridad.
• Resistencia al calor: dado el entorno de trabajo en caliente, el haz principal a menudo está diseñado con recubrimientos o materiales resistentes al calor para evitar deformaciones o daños debido a la exposición al metal fundido o altas temperaturas.
• Resistencia a la fatiga: la grúa debe ser duradera durante largos períodos de operación. El haz principal está diseñado para resistir la fatiga debido a la carga constante, la descarga y las posibles cargas de choque en un entorno de fabricación o fundición.
• Consideraciones de seguridad: además de la integridad estructural, el haz principal incluirá características como interruptores de límite, sensores de sobrecarga y frenos de seguridad para garantizar que la grúa funcione de manera segura bajo cargas pesadas.
• Mantenimiento e inspección: el haz principal requiere un mantenimiento e inspección regular, especialmente en entornos hostiles como plantas metalúrgicas donde las altas temperaturas y los materiales abrasivos pueden causar desgaste.



2. Sistema de encendido

El sistema de elevación de una grúa de fundición metalúrgica, está diseñado para manejar cargas pesadas, a menudo metal fundido, moldes y otros materiales asociados con procesos de fundición en una planta metalúrgica. Incluye varios componentes clave:
1. Mecanismo de polipasto:
El mecanismo de polipasto es el núcleo del sistema de elevación. Incluye el motor de polipasto, los engranajes y el tambor o el carro que controlan el levantamiento y la disminución de las cargas.
En aplicaciones metalúrgicas, los polipastos suelen ser de servicio pesado, diseñado para manejar cargas extremadamente altas con precisión.
2. Levantos o agarres:
Los ganchos o agarres de elevación están diseñados específicamente para el tipo de material que se está levantando, ya sea metal fundido, cucharones o lingotes.
Para el manejo de metales fundidos, a menudo se usan diseños especiales como ganchos de cucharón o agarres electromagnéticos para la seguridad y la eficiencia.
3. Estructura de la grúa superior:
La estructura de la grúa en sí consiste en rieles, vigas y vigas que permiten que el mecanismo de elevación viaje a lo largo de la grúa. Estas estructuras generalmente están reforzadas para manejar los pesos extremos de los materiales que se levantan.
4. Sistema de control:
El sistema de control de la grúa generalmente incluye un control colgante, control de radio o un sistema automatizado que permite a los operadores controlar el levantamiento, la disminución y el movimiento lateral con precisión.
Las características de seguridad, como los limitadores de carga, la protección por exceso de velocidad y los sistemas antiaminámica, son parte integral para garantizar la seguridad durante la operación.
5. Mecanismo de accionamiento:
El mecanismo de accionamiento consiste en motores, cajas de cambios y impulsos que alimentan los movimientos de tranvía y puente de la grúa. Estos motores están especialmente diseñados para manejar cargas pesadas y temperaturas extremas en el entorno metalúrgico.
6. Características de seguridad:
Dada la naturaleza peligrosa de la metalurgia y la fundición, estas grúas incluyen sistemas de seguridad robustos. Estos pueden incluir sensores de carga, frenos de emergencia, protección contra sobrecarga y sistemas que evitan que la grúa funcione si excede los parámetros establecidos.
7. Tolerancia a alta temperatura:
En una planta metalúrgica, la grúa y el sistema de elevación deben tolerar altas temperaturas, especialmente al manejar el metal fundido. Los materiales utilizados en la construcción de la grúa, como los aceros resistentes a la alta temperatura, se seleccionan por su durabilidad y resistencia a temperaturas elevadas.
8. Levantamiento electromagnético (para metal fundido):
En los casos en que se manejan el metal fundido, se pueden usar sistemas de elevación electromagnéticos en lugar de ganchos o agarres convencionales. El levantamiento electromagnético puede manejar el metal fundido de manera segura en los cucharones, ya que evita el contacto directo con el metal y reduce el riesgo de derrames.

















3.carro

El transporte final de una grúa metalúrgica de fundición se refiere a la parte de la grúa que apoya toda la estructura de la grúa y facilita su movimiento a lo largo de las pistas. En este contexto, el carro final juega un papel fundamental en el levantamiento y el manejo de metales fundidos y cargas de fundición pesadas, que requieren materiales de alta resistencia e ingeniería precisa.

Las características clave del carro final para las grúas superiores de la fundición metalúrgica generalmente incluyen:
Diseño de servicio pesado: los carruajes finales deben construirse para soportar cargas altas y condiciones de trabajo duras, como temperaturas extremas y vibraciones pesadas.
Selección del material: el acero de alta resistencia u otros materiales duraderos a menudo se usan para garantizar que el carro final pueda soportar las tensiones al levantar el metal fundido o las fundiciones grandes.
Motor and Drive System: el carro final alberga los motores, las ruedas y los sistemas de accionamiento necesarios para mover la grúa a lo largo de su pista. Esto incluye sistemas precisos de engranaje y frenado.
Alineación y estabilidad: la alineación adecuada es crucial para garantizar un movimiento suave de la grúa y evitar el desgaste o el daño a las pistas y otros componentes de la grúa.
Características de seguridad: debido a las cargas pesadas y al entorno peligroso en las instalaciones metalúrgicas, se incorporan sistemas de seguridad como protección contra sobrecarga, interruptores de límite y frenos de emergencia.



4.Crane Mecanismo de viaje

El mecanismo de viaje de la grúa en una grúa metalúrgica de fundición es un componente crítico que permite que la grúa se mueva horizontalmente a través del taller o piso de fábrica. Este sistema asegura que la carga se transporte de manera eficiente y precisa.
1. Motor de viaje
El motor proporciona la potencia necesaria para conducir la grúa a lo largo de la pista. Estos motores suelen ser tipos de alto rendimiento y de alta resistencia diseñados para manejar el peso y las demandas operativas de los entornos industriales.
La velocidad del motor puede ser variable para ofrecer un control preciso sobre el movimiento de la grúa.
2. Equipo de reducción
El motor está conectado a un engranaje de reducción, lo que reduce la alta velocidad del motor a una velocidad más manejable para el viaje de la grúa. También aumenta el par, lo que permite que la grúa transportara cargas más pesadas.
3. Vuelas
Las ruedas de transmisión están montadas en el mecanismo de viaje de la grúa y son responsables de hacer contacto con los rieles de pista, lo que permite que la grúa se mueva por su camino.
Estas ruedas generalmente están equipadas con rodamientos de alta resistencia para garantizar un movimiento suave y reducir el desgaste con el tiempo.
4. Sistema de viga y ferrocarril de tranvía
La grúa superior generalmente viaja a lo largo de un conjunto de rieles montados en la estructura del edificio o el marco de pórtico.
La viga, que forma la parte horizontal principal de la grúa, está respaldada por ruedas de tranvía que corren a lo largo de estos rieles.
5. Mecanismo de frenado
Las grúas aéreas, especialmente en aplicaciones de servicio pesado como la metalurgia y el fundición, necesitan frenos confiables para detener o mantener la grúa de manera segura cuando sea necesario. Por lo general, los frenos electromagnéticos o los frenos de tambor se utilizan para este propósito.
Estos frenos están diseñados para manejar las cargas altas y el potencial de paradas repentinas en la operación.
6. Sistema de control
El mecanismo de viaje de la grúa a menudo está equipado con un sistema de control, que puede incluir un colgante, control de radio o incluso sistemas de control automatizados para operaciones precisas.
Para las grúas de servicio pesado utilizados en la fundición metalúrgica, el sistema de control debe ser altamente receptivo, a menudo integrado con células de carga y mecanismos de seguridad para evitar sobrecargas.
7. Características de seguridad
Interruptores de límite: evite que la grúa se mueva más allá de ciertos puntos, protegiendo la estructura y la carga.
Sistemas anti-colisión: estos son particularmente importantes en entornos como las tiendas de fundición, donde las múltiples grúas pueden estar operando simultáneamente.
Ampliación de la carga: dado que las grúas superiores a menudo manejan metal fundido grande y pesado o materia prima, los sistemas de amortiguación de balanceo se utilizan para reducir la oscilación de la carga durante el movimiento.
8. Diseño estructural
El marco que respalda el mecanismo de viaje debe ser robusto para resistir las condiciones ambientales extremas en las plantas metalúrgicas, incluidas las altas temperaturas, los elementos corrosivos y las pesadas cargas de choque.

5. Mecanismo de viaje Trolley

El mecanismo de viaje del tranvía de una grúa metalúrgica de fundición es un componente esencial que garantiza que la grúa se mueva a lo largo de su pista y coloque adecuadamente el polipasto para levantar o colocar materiales, como metal fundido, moldes o productos de acero, en un proceso de fundición.
1. Estructura del tranvía:
El carrito es una estructura con ruedas que corre sobre un sistema de riel o haz, que forma parte de la grúa superior. Lleva el polipasto y está montado en el puente de la grúa, típicamente en movimiento perpendicular a la viga principal de la grúa.
El carro alberga el tambor de polipasto o el mecanismo de elevación y el motor que lo impulsa.
2. Mecanismo de accionamiento:
El carro generalmente es conducido por un motor eléctrico que funciona a través de una caja de cambios de reducción y un conjunto de ruedas de transmisión. Las ruedas generalmente funcionan con una corriente continua (CC) o un motor de corriente alterna (AC), dependiendo del diseño de la grúa y la aplicación específica.
El sistema de transmisión está conectado a las ruedas del tranvía, que corren a lo largo de los rieles de la grúa. El motor del tranvía típicamente funciona a través de un inversor de frecuencia que controla la velocidad y la dirección del carro.
3. Rails y rodamientos de tranvía:
El carrito viaja a lo largo de los rieles montados en el puente de la grúa. Estos rieles están diseñados para garantizar un movimiento suave y eficiente, y a menudo se utilizan cojinetes o rodillos de riel para reducir la fricción y el desgaste.
Para manejar operaciones de alta velocidad o de alta resistencia en entornos metalúrgicos, estos rieles y rodamientos suelen ser materiales de alta resistencia y resistentes al calor para resistir las duras condiciones de funcionamiento, como las altas temperaturas del manejo de metales fundidos.
4. Sistema de control:
El operador controla el movimiento del carro a través de un panel de control o control remoto. El operador puede ajustar la velocidad y la dirección del carro dependiendo de las necesidades de posicionamiento de la carga.
Algunas grúas aéreas también cuentan con controladores lógicos programables (PLC) que pueden automatizar el recorrido del tranvía en función de ciertos parámetros (como la posición o la velocidad), asegurando movimientos precisos y repetibles.
5. Mecanismos de seguridad:
Dadas las cargas pesadas y los materiales peligrosos (como el metal fundido) en la fundición metalúrgica, el carrito a menudo está equipado con características de seguridad, tales como:
Límite los interruptores para evitar el viaje excesivo en ambos extremos de la pista.
Sensores de sobrecarga para proteger el tranvía y el elevador del peso excesivo.
Botones de parada de emergencia para detener el movimiento en caso de mal funcionamiento.

6. Rueda de cría

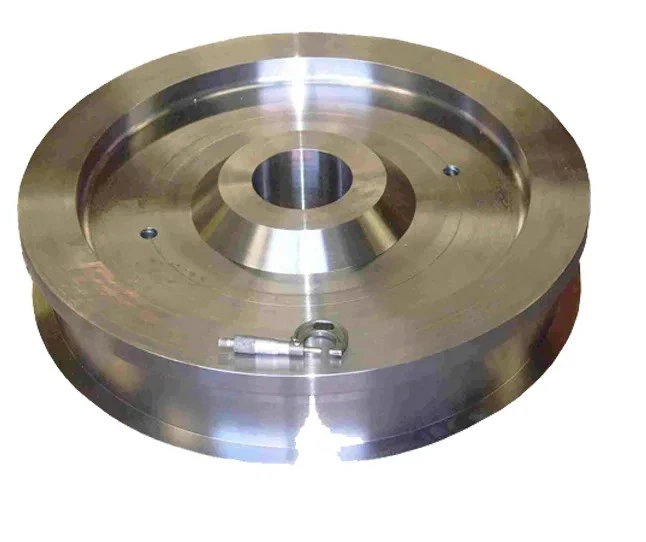

La rueda de la grúa de una grúa metalúrgica en la grúa superior juega un papel vital en el apoyo al movimiento de la grúa a lo largo de la vía ferroviaria. Estas ruedas están diseñadas específicamente para resistir las altas tensiones, las cargas pesadas y las temperaturas elevadas que se encuentran típicamente en las fábricas de acero, las fundiciones o cualquier otro entorno industrial donde se está manejando el metal fundido.

Algunas consideraciones clave para las ruedas de grúa en este entorno son:

• Selección de materiales: el acero forjado de alta calidad u otras aleaciones duraderas se utilizan para soportar la alta temperatura y las condiciones de carga pesada.
• Resistencia al calor: las grúas superiores metalúrgicas de fundición están expuestas a temperaturas extremas, por lo que las ruedas de grúa deben ser resistentes al calor, a menudo hechas de materiales con alta estabilidad térmica.
• Capacidad de carga: estas ruedas deben soportar el peso de la grúa misma y las cargas que lleva, lo que puede ser sustancial en una planta metalúrgica.
• Durabilidad: el duro ambiente de trabajo significa que las ruedas de grúa deben ser extremadamente duraderas y resistentes al desgaste para reducir los costos de mantenimiento y el tiempo de inactividad.
• Precisión: la alineación precisa de las ruedas es crítica para una operación suave y para prevenir problemas como el desgaste o la desalineación, lo que podría afectar el rendimiento de la grúa.





7. Gancho de cáscara

Un gancho de la grúa en una grúa superior de fundición metalúrgica es un componente crítico que se utiliza para levantar y mover cargas pesadas, típicamente en entornos como fábricas de acero o fundas donde se maneja el metal fundido. Aquí hay un desglose más detallado de lo que implica este componente:

1. Diseño y material
Material: los ganchos de grúa en las grúas metalúrgicas generalmente están hechos de aleaciones de acero de alta resistencia, a menudo con propiedades resistentes al calor y resistentes al desgaste. Esto asegura que puedan manejar las altas temperaturas y las cargas pesadas comunes en la metalurgia.
Forma: los ganchos generalmente están diseñados con una forma curva para asegurar las cargas de manera segura y evitar que se escapen. Algunos ganchos están diseñados con un mecanismo de bloqueo adicional para una seguridad adicional.
2. Características
Resistencia al calor: las grúas superiores de fundición metalúrgica a menudo operan en entornos de alta temperatura, por lo que los ganchos de grúa están diseñados para resistir el estrés térmico. Esto podría implicar el uso de recubrimientos especializados o acero tratado con calor.
Capacidad de carga: estos ganchos están construidos para manejar cargas extremadamente pesadas, desde varias toneladas hasta más, dependiendo de la capacidad de la grúa. La capacidad de carga a menudo varía según el diseño del gancho y el mecanismo de elevación de la grúa.
Resistencia al desgaste: dado que el gancho puede interactuar con materiales abrasivos, incluidos el metal fundido, la escoria y otros materiales pesados, la resistencia al desgaste es una característica importante. Algunos ganchos tienen capas adicionales de acero o recubrimientos endurecidos para una vida útil más larga.
3. Características de seguridad
Anti-Slip: muchos ganchos de grúa vienen con características de seguridad como recubrimientos o dispositivos anti-deslizamiento para garantizar que la carga permanezca segura durante el transporte.
Limitadores de carga: en algunos casos, los ganchos pueden estar equipados con dispositivos de limitación de carga para evitar cargas de elevación que excedan la capacidad nominal del gancho.
4. Mantenimiento e inspección
Las inspecciones y el mantenimiento regulares son esenciales para los ganchos de grúa metalúrgica debido a las duras condiciones de trabajo. Esto incluye la verificación de signos de desgaste, deformación o grietas que podrían conducir a un fracaso.
La lubricación de las piezas móviles y garantizar que las características de seguridad, como los mecanismos de bloqueo, funcionen correctamente es crucial.



Motor

Un motor para una grúa metalúrgica de fundición es un componente crucial responsable de impulsar las funciones de elevación, viaje y elevación de la grúa en entornos industriales de servicio pesado como fábricas de acero o fundiciones. Estas grúas están diseñadas para manejar cargas extremadamente pesadas y operar en entornos de alta temperatura, por lo que los motores utilizados están construidos para obtener robustez y confiabilidad.
Aquí hay algunos aspectos clave de los motores para las grúas superiores metalúrgicas:
Tipo de motor:
Los motores de inducción de la jaula de ardillas se usan comúnmente debido a su robustez y simplicidad.
Los motores de anillo de deslizamiento pueden usarse para requisitos de par iniciales más altos.
Los motores de accionamiento de frecuencia variable (VFD) ofrecen control de velocidad ajustable y eficiencia energética.
Clasificación de potencia: la calificación de energía del motor dependerá del peso de la carga que se levanta, la velocidad requerida y el entorno operativo. Las grullas más grandes pueden requerir motores con clasificaciones de energía que van desde decenas de kilovatios (kW) hasta varios cientos de kW.

Protección térmica: el entorno de alta temperatura, especialmente cerca de las operaciones de fundición de metal, requiere que los motores tengan protección térmica como sensores de temperatura para evitar el sobrecalentamiento.

Sistemas de frenado: los motores en las grúas aéreas a menudo vienen con sistemas de frenado electromagnéticos o dinámicos para garantizar una parada segura y controlada de la carga.

Eficiencia: se prefieren los motores con mayor eficiencia energética, ya que reducen los costos operativos y el impacto ambiental de las operaciones de la grúa.

Enfriamiento: dado que el motor a menudo estará expuesto al calor extremo, se pueden integrar métodos de enfriamiento avanzados (aire forzado o enfriamiento líquido).



.

Sistema de alarma de sonido y luz e interruptor de límite

Sistema de alarma de sonido y luz:
Este sistema generalmente se instala en grúas para alertar a los operadores y al personal cercano de peligros potenciales, mal funcionamiento o condiciones operativas específicas. Incluye:
Alarmas de sonido: estas son alertas audibles que notifican a los operadores de problemas como una sobrecarga, infracciones de protocolo de seguridad o problemas mecánicos.
Alarmas de luz: estas señales visuales complementan las alarmas de sonido, a menudo utilizando luces intermitentes (por ejemplo, rojo, amarillo o verde) para comunicar visualmente advertencias, estado de grúa o condiciones de emergencia.
Estos sistemas ayudan a prevenir accidentes al proporcionar advertencias claras e inmediatas a todos en los alrededores, especialmente en entornos industriales ruidosos donde se pueden perder señales auditivas.

Interruptores de límite:
Los interruptores de límite son dispositivos de seguridad diseñados para detener el movimiento de la grúa si excede un cierto límite preestablecido, evitando así daños a la grúa, la carga o la infraestructura circundante. Se pueden usar para:
Evite el sobrevalos: detiene automáticamente el movimiento de la grúa si se mueve demasiado lejos en cualquier dirección, asegurando que la grúa no se encuentre con otros objetos ni cause falla mecánica.
Proteger el equipo: por ejemplo, en las operaciones de fundición, ayudan a evitar que la grúa exceda los límites de altura o peso, lo que podría dañar el equipo o el material que se maneja.
Estos sistemas son particularmente importantes en los entornos peligrosos típicos de las plantas metalúrgicas, donde los metales fundidos y los equipos pesados ​​crean riesgos significativos.

10. Dispositivos de seguridad

1. Protección de sobrecarga
Propósito: evita que la grúa de levantamiento de cargas que excedan su capacidad nominal, lo que puede provocar daños o falla estructural.
Función: un limitador de sobrecarga o el sensor monitorea la carga en la grúa y desencadena una alarma o apagado automático si la carga excede los límites seguros.
2. Interruptores de límite
Propósito: Asegura que la grúa no viaja más allá de su límite de viaje designado, lo que podría dañar la grúa o causar situaciones peligrosas.
Función: estos interruptores se colocan al final de las rutas de viaje de la grúa (polipasto, carro y puente). Detienen el movimiento de la grúa cuando alcanza su posición máxima de viaje.
3. Botón de parada de emergencia
Propósito: proporciona una forma rápida de detener la grúa en caso de emergencia.
Función: un botón grande y de fácil acceso que puede cortar la alimentación a la grúa, deteniendo todos los movimientos de inmediato.
4. Sistema anti-Sways
Propósito: Reduce el balanceo de la carga, especialmente durante el movimiento, para evitar accidentes o daños.
Función: este sistema ajusta los movimientos de la grúa para controlar y reducir el balanceo al izar o mover cargas.
5. Mecanismo de bloqueo de la grúa
Propósito: asegura que los movimientos de la grúa se detengan cuando sea necesario, particularmente en caso de mal funcionamiento o para mantenimiento.
Función: la grúa puede tener cerraduras mecánicas o frenos que eviten el movimiento no deseado durante los períodos de inactividad o en caso de pérdida de potencia.
6. Luces de advertencia y alarmas audibles
Propósito: Alertas a los operadores y al personal cercano de peligros potenciales.
Función: las luces intermitentes, las bocinas o las sirenas pueden advertir sobre el movimiento de la grúa, el levantamiento de carga o una situación de emergencia.
7. Protección por sobrecalentamiento
Propósito: protege los motores de la grúa y los componentes eléctricos del sobrecalentamiento.
Función: los sensores de temperatura pueden monitorear los sistemas de motor y eléctrico de la grúa, activando un apagado o advertencia cuando las temperaturas exceden los límites seguros.
8. Ganchos de seguridad
Propósito: evita que la carga se separe involuntariamente de la grúa.
Función: estos ganchos están diseñados con mecanismos como pestillos o pasadores de seguridad que aseguran que la carga permanezca de forma segura durante las operaciones de elevación y móvil.

11. Modo de control

1. Modo de control manual:
Esta es la forma más básica de control donde el operador de la grúa utiliza un panel de control para operar manualmente los movimientos de la grúa, como el alusar, el movimiento del tranvía y el movimiento del puente.
Típicamente se usa para operaciones más pequeñas o cuando se necesita un control práctico más preciso.
2. Modo de control semiautomático:
En este modo, algunas funciones de la grúa, como control de velocidad, posicionamiento de carga o patrones de movimiento, están automatizadas, pero el operador todavía tiene control sobre ciertas acciones.
Esto puede reducir la fatiga del operador y mejorar la seguridad al automatizar algunas de las tareas repetitivas.
3. Modo de control totalmente automático:
La grúa está controlada por un controlador lógico programable (PLC) u otros sistemas de automatización avanzados.
Este modo se utiliza en plantas modernas y de alta eficiencia y es capaz de manejar tareas complejas, como cargar y descargar metal fundido o transportar materiales con una intervención humana mínima.
Por lo general, integra sensores, cámaras y otras tecnologías para garantizar la seguridad, la precisión y la eficiencia.
4. Modo de control inalámbrico:
En algunos casos, la grúa puede controlarse de forma remota utilizando controles inalámbricos, lo que brinda a los operadores más flexibilidad en el monitoreo y el control de las operaciones desde la distancia.
Este modo de control generalmente se emplea en áreas de alto riesgo, como cuando la grúa está operando sobre metal fundido o en otros entornos peligrosos, reduciendo el riesgo para los trabajadores humanos.
5. Modo de control programado (programa preestablecido):
Las grúas con control programado pueden funcionar en función de la programación preestablecida, como rutas o procesos específicos.
Por ejemplo, una vez que la grúa se establece para una determinada operación (como levantar un tipo de carga específico), se puede programar para seguir movimientos específicos sin necesidad de la intervención del operador.
6. Modo de control de seguridad:
Dada la naturaleza de las grúas metalúrgicas que manejan materiales calientes y pesados, generalmente hay varios modos de seguridad incorporados para proteger a los operadores, como sensores de carga, características de parada de emergencia y sistemas de protección de sobrecarga.
Los sistemas automáticos pueden incluir características que evitan el movimiento cuando la grúa detecta una obstrucción o cuando las condiciones de funcionamiento son inseguras (por ejemplo, que excede los límites de peso o los componentes de mal funcionamiento).



12. Sketch









• Eficiencia mejorada: reduce la mano de obra manual y acelera el proceso de manejo de materiales en industrias pesadas.
• Seguridad: especialmente diseñado para manejar materiales y entornos peligrosos de manera segura, minimizando los riesgos asociados con altas temperaturas y cargas pesadas.
• Productividad mejorada: con capacidades de elevación de alta velocidad y posicionamiento preciso, estas grúas ayudan a aumentar el rendimiento operativo.





• Moletas de acero: transporte de acero fundido, billets y moldes grandes.
• Fundrías: en movimiento de metal fundido entre hornos, cucharones y estaciones de vertido.
• Plantas de fundición: manejo de fundiciones pesadas y materias primas en la producción de componentes metálicos.
• Forjado y instalaciones de tratamiento térmico: utilizado para levantar componentes pesados ​​durante la forja, el tratamiento térmico y otros procesos metalúrgicos.





El procedimiento de producción para una grúa superior de fundición metalúrgica implica varios pasos clave para garantizar que la grúa sea robusta, confiable y capaz de manejar cargas de servicio pesado típico en entornos metalúrgicos. A continuación se muestra un esquema general del proceso de producción:

1. Diseño e ingeniería
Diseño preliminar: según las especificaciones del cliente, incluida la capacidad de carga, el tramo, la altura de elevación y otros requisitos operativos.
Ingeniería detallada: una vez que se aprueba el diseño preliminar, los ingenieros preparan dibujos y especificaciones detalladas para todos los componentes de la grúa (por ejemplo, tranvía, polipasto, mecanismo de elevación).
Análisis de carga y estrés: la estructura de la grúa se analiza para la distribución de estrés y carga, especialmente teniendo en cuenta las condiciones extremas en entornos metalúrgicos (altas temperaturas, cargas pesadas, etc.).
2. Adquisición de material
Acero de alta resistencia: para el marco de la grúa, los componentes como la viga, el carro y el polipasto, el acero estructural de alta resistencia se usa típicamente. Se puede usar acero especial para componentes que se expusirán a temperaturas extremas.
Piezas especializadas: otras piezas como motores, ruedas, sistemas de control y mecanismos de elevación se obtienen de proveedores confiables.
3. Fabricación de componentes de la grúa
Soldadura y corte: las piezas de acero para el marco y otros componentes se cortan, solucionan y ensamblan de acuerdo con las especificaciones de diseño. La precisión es crítica para garantizar que todos los componentes estén correctamente alineados y encajen.
Mecanizado: los componentes como ejes, engranajes y ruedas están mecanizados a dimensiones precisas.
Tratamiento de la superficie: algunos componentes pueden someterse a un tratamiento superficial, como la galvanización o la pintura, para prevenir la corrosión, especialmente en ambientes hostiles.
4. Asamblea de la grúa
Conjunto de viga principal: las vigas principales o vigas de la grúa se ensamblan primero. Estos son los principales elementos de carga de la grúa.
Instalación de Trolley and Hoist: el mecanismo de tranvía y polipasta se instalan en la viga principal. Estos componentes deben estar alineados con precisión para garantizar un movimiento suave.
Instalación de sistemas eléctricos y de control: se configuran los paneles de cableado eléctrico y de control, incluidas características de seguridad como protección contra sobrecarga, interruptores de límite y unidades de velocidad variables.
Prueba de movimiento: la grúa se prueba para un movimiento suave del tranvía, el elevador y otras partes para garantizar que funcionen correctamente en condiciones de funcionamiento normales.
5. Prueba e inspección
Prueba de carga: la grúa está sujeta a pruebas de carga para verificar que pueda manejar la capacidad de elevación nominal. Esto puede implicar levantar una carga controlada varias veces para verificar el funcionamiento adecuado.
Comprobaciones de seguridad y rendimiento: inspección detallada de los sistemas mecánicos y eléctricos de la grúa, así como las características de seguridad, para garantizar el cumplimiento de los estándares de la industria relevantes.
Inspección final: una inspección final exhaustiva de la grúa, asegurando que todas las piezas se instalen correctamente y que funcione como se esperaba.
6. Pintura y asamblea final
Protección contra la corrosión: después del ensamblaje, la grúa se limpia y pinta con un recubrimiento protector para evitar el óxido y el desgaste, particularmente para las grúas utilizadas en entornos hostiles como las plantas metalúrgicas.
Comprobaciones finales de ensamblaje: se instalan todos los componentes pequeños restantes, como bloques de gancho, sistemas de suspensión y accesorios.
7. Comisionamiento y entrega
Instalación en el sitio: una vez que la grúa se transporta al sitio, se ensambla e instala. Esto podría incluir el cableado final y la configuración del sistema.
Capacitación operativa: los operadores están capacitados sobre cómo usar la grúa de manera segura y eficiente.
Pruebas de aceptación final: la grúa se somete a una ronda final de pruebas en el sitio de instalación para garantizar que todo funcione según las especificaciones de diseño.
8. Mantenimiento y soporte
Plan de mantenimiento: se proporciona un programa de mantenimiento y se recomienda el mantenimiento de rutina para garantizar la longevidad de la grúa y la operación segura continua.
Disponibilidad de piezas de repuesto: el fabricante generalmente asegura que las piezas de repuesto estén disponibles para futuras reparaciones y actualizaciones.





La compañía ha instalado una plataforma de gestión de equipos inteligentes y ha instalado 310 conjuntos (conjuntos) de robots de manejo y soldadura. Después de la finalización del plan, habrá más de 500 conjuntos (conjuntos), y la tasa de redes de equipos alcanzará el 95%. Se han utilizado 32 líneas de soldadura, se planifican 50 y se ha alcanzado la tasa de automatización de toda la línea de productos.

Etiqueta: Casting metalúrgico Crane, Fabricantes de grúa metalúrgica de China Fabricantes de grúas, proveedores, fábrica
