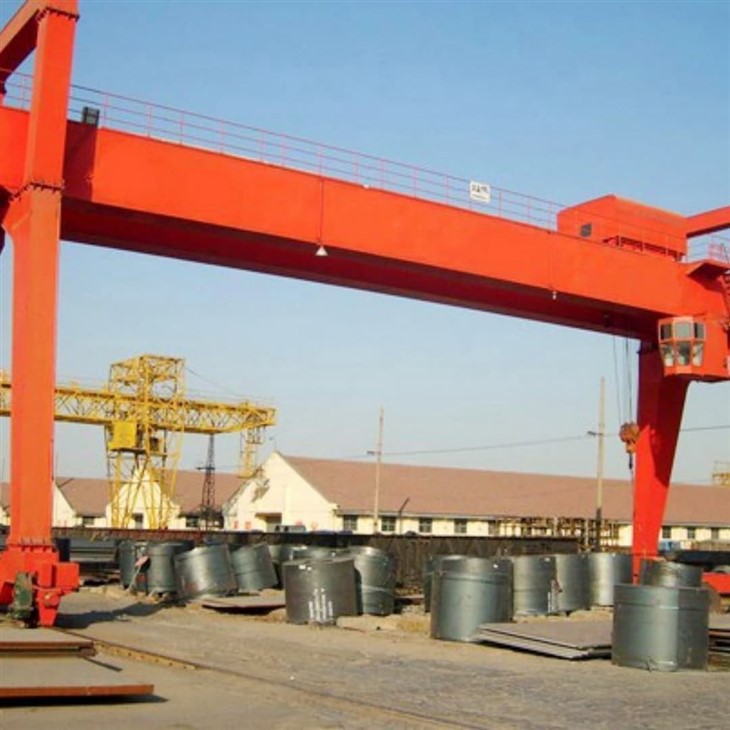

Grúa de riel de viga de grúa doble



Crane de vías de viga de grúa doble - Introducción

Descripción general

A Grúa de dos pisoses un tipo de grúa de pórtico que presentados vigas horizontales(también llamado vigas) y generalmente opera en unsistema de vía ferroviaria. Está diseñado paraManejo pesado y de carga anchaEn grandes espacios de trabajo, como astilleros, patios de acero, terminales de contenedores y plantas de fabricación.

Componentes clave

Estructura de doble haz:

La grúa tiene dos vigas principales paralelas, aumentando su capacidad de carga y estabilidad.

Ideal para levantarMateriales muy pesados ​​y voluminosos.

Estructura de pórtico:

Apoyado por las piernas verticales que se ejecutan enrieles a nivel del suelo, a diferencia de las grúas superiores que cuelgan de los techos.

La estructura de pórtico permite que la grúaabarcar distanciasy cubrir grandes áreas sin necesidad de soporte superior.

Sistema ferroviario:

Las piernas de la grúa de pórtico avanzanhuellas de acero incrustadas o montadas en la superficie, asegurando el movimiento longitudinal suave.

Los rieles proporcionanalineación precisa, crítico para operaciones que requieren alta precisión.

Mecanismo de tranvía y elevación:

A carretillaCorre a lo largo de las vigas horizontales y lleva el mecanismo de elevación.

Permitemovimiento lateral, permitiendo que la grúa coloque las cargas con precisión.

Tipos de grúas de doble pórtico

Grúas de pórtico completo: Ambas piernas corren sobre rieles en el suelo.

Grúas semi-gigratorias: Una pierna corre en el riel de tierra, y la otra está soportada en una estructura de edificio.

Eléctrico o hidráulico: Alimentado por motores eléctricos o sistemas hidráulicos para el levantamiento y el movimiento.

Aplicaciones

Astilleros: Manejo de componentes y conjuntos de barco.

Fábricas de acero: Bobinas de acero en movimiento, losas y maquinaria pesada.

Sitios de construcción: Levantando piezas y materiales prefabricados.

Patios de contenedores: Carga\/descarga de grandes contenedores de envío.

Ventajas

Alta capacidad de carga.

Excelente estabilidad y fuerza.

Rentable para el levantamiento al aire libre o en el suelo.

Avance personalizable y altura de elevación.



Componentes del núcleo: rodamiento, engranaje, caja de cambios, motor

Lugar de origen: Henan, China

Garantía: 1 año

Peso (kg): 2000 kg

Video de inspección saliente: proporcionada

Informe de prueba de maquinaria: proporcionado

Palabras clave: Gantry Crane

Color: personalizado

Tamaño: personalizado

Diseño: diseño de optimización de computadora

SEGURIDAD: alta alimentación de cable plano flexible

Aplicación: Construcción Industrial, Taller, almacén

Clase de trabajo: a 3- a8

Certificación: ISO, CE, BV, S GS, TUV

Fuente de energía: 380 ~ 480V, personalizado





1. Doble vigas principales (vigas)

Dos vigas horizontales paralelas que abarcan el ancho de la grúa.

Lleve el tranvía y el sistema de polipasto.

Proporcionar integridad estructural y alta capacidad de carga.

Típicamente hecho de vigas de acero de alta resistencia o caja soldada.

Piernas de pórtico (soportes)

Estructuras verticales que admiten las vigas principales.

Conecte la viga a las ruedas de riel.

Puede ser rígido (fijo) o articulado para una operación más suave.

Dos patas en cada lado para el diseño de doble viga.



Sistema de tranvía

Montado en la parte superior de las vigas dobles.

Se mueve de lado a lado (viaje cruzado) a lo largo de las vigas.

Lleva el montaje y el asamblea del gancho.

Puede ser de tipo de cabrestante abierto o tranvía compacto dependiendo de la capacidad.



Mecanismo de elevación

Ubicado en el carro, utilizado para levantar\/bajar cargas.

Consiste en un motor, tambor, cuerda de alambre o cadena, y bloque de gancho.

A menudo eléctrico o hidráulico.

Puede incluir múltiples ganchos de elevación para cargas más pesadas.



3.carro

1) El transporte final de una grúa de pórtico en voladizo es un componente esencial que admite el movimiento de la grúa a lo largo de la pista o la pista de tierra. Se encuentra en ambos extremos de la viga principal y conecta la grúa a su sistema de viaje.

2) La viga final está hecha de acero de alta resistencia para la durabilidad y la capacidad de carga. Designado para garantizar el movimiento estable de la grúa, incluso bajo cargas pesadas.

3) Funciones del carro final:

Soporte: lleva el peso de la grúa y su carga.

Mobilidad: facilita el movimiento longitudinal de la grúa a lo largo de la pista o la pista.

Estabilidad: garantiza una operación equilibrada, evitando los movimientos de inflexión o no deseados durante el levantamiento.

Distribución de carga: distribuye la carga uniformemente a través de las ruedas, protegiendo la estructura de la grúa y minimizando el estrés en la pista.





4. Sistema de pista de rails

Los rieles de acero instalados en el suelo, lo que permite que la grúa viaja longitudinalmente.

Los rieles están alineados con precisión para garantizar un movimiento suave y preciso.

A menudo integrado en cimientos de concreto para la estabilidad.

5. Mecanismo de viaje Trolley

1) Composición estructural

Marco del tranvía: el marco es el principal soporte estructural del carro, proporcionando la rigidez y la resistencia necesarias para soportar la carga. Típicamente está hecho de acero de alta resistencia para garantizar la durabilidad y la resistencia a la deformación bajo cargas pesadas.

Conjunto de ruedas: las ruedas a menudo se montan en los ejes, y los cojinetes dentro de estas ruedas están diseñados para una alta capacidad de carga y un funcionamiento suave.

Motor de accionamiento eléctrico: el movimiento del tranvía funciona con un motor eléctrico, que impulsa el sistema de la rueda a través de una caja de cambios y un sistema de poleas o cadenas. El motor generalmente está instalado en el marco del tranvía y está conectado a las ruedas a través de un mecanismo de accionamiento, lo que permite el movimiento hacia adelante y hacia atrás.

2) Función del mecanismo operativo del tranvía

1. Movimiento horizontal del polipasto

El carro, que transporta el mecanismo de elevación, se mueve horizontalmente a lo largo del riel de pórtico. Este movimiento horizontal permite que la grúa levante y baje los materiales sobre un área grande, como un patio, un muelle o un almacén.

2. Posicionamiento suave y preciso

El mecanismo de viaje del tranvía está diseñado para un control preciso de la posición del tranvía. Esto es fundamental para garantizar que las cargas se recogan y se coloquen con precisión en los lugares deseados.

3. Soporte para el mecanismo de elevación

El sistema de polipasto generalmente está montado en el tranvía. El mecanismo de viaje del tranvía permite que el polipasto atraviese la longitud del pórtico, asegurando que el equipo de elevación pueda cubrir el área completa necesaria para las operaciones.

4. Distribución de carga y estabilidad

El carro ayuda a distribuir la carga de manera uniforme a través de la estructura de la grúa. A medida que el carro se mueve, la carga se mantiene estable, reduciendo el riesgo de desequilibrio que podría conducir a accidentes.

5. Control de velocidad

El mecanismo de viaje del tranvía incluye motores, engranajes y, a veces, unidades de frecuencia variables (VFD), que proporcionan el control de velocidad necesario para el movimiento del tranvía. Esto ayuda a adaptarse a diferentes necesidades operativas, ya sea moviéndose lentamente para precisión o rápidamente para obtener eficiencia.

6. Integración con otros movimientos de la grúa

El mecanismo de viaje del tranvía está integrado con los movimientos verticales (elevadores) y longitudinales (viajes de pórtico) del pórtico. Funciona en coordinación con estas funciones para garantizar una operación suave y sincronizada, lo que facilita la realización de elevadores y transferencias de materiales complejos.

7. Manejo de seguridad y carga

El mecanismo a menudo incluye características de seguridad, como interruptores de límite o sensores, para evitar que el tranvía exceda sus límites operativos o choce con obstáculos, mejorando la seguridad de toda la operación de la grúa.

6. Rueda de cría

1) Función de ruedas

Las ruedas brindan soporte para la estructura de la grúa y son esenciales para permitir que la grúa de pórtico viaje a lo largo de su vía. También absorben las fuerzas generadas por el peso y los movimientos operativos de la grúa, distribuyendo estas fuerzas para evitar daños a la vía y otros componentes de la grúa.

Dependiendo del propósito de la grúa y las cargas que maneja, las ruedas están diseñadas para manejar diferentes capacidades de peso. Las grúas más grandes o las utilizadas para el levantamiento más pesado tendrán ruedas más grandes y robustas.

2) Requisitos de diseño

Las ruedas de la grúa generalmente están hechas de acero de alta resistencia o materiales de aleación para resistir el peso de la grúa y su carga mientras soportan el movimiento constante y las cargas pesadas. Las ruedas a menudo están diseñadas con una brida para garantizar un movimiento liso y estable a lo largo de los rieles y evitar que se descarrilen.

7. Gancho de cáscara

El gancho de la grúa de una grúa de pórtico en voladizo es un componente esencial en el proceso de elevación y manejo. Este gancho se utiliza para adjuntar y soportar cargas durante las operaciones de elevación.

El gancho generalmente está hecho de acero de alta resistencia para manejar cargas pesadas. Tiene una forma curva, con una garganta profunda para unir un accesorio seguro a eslingas, cadenas u otros dispositivos de elevación. El gancho generalmente tiene un pestillo de seguridad para evitar que la carga se suelte accidentalmente durante la operación.

La función principal del gancho de la grúa es conectar el mecanismo de elevación de la grúa (como el polipasto) con la carga. Se mueve a lo largo del haz de la grúa de pórtico (que es apoyado por las piernas de la estructura del pórtico) y se puede elevar o bajar según los requisitos de elevación.

Motor

El motor de una grúa de pórtico en voladizo es un componente crucial responsable de impulsar los diversos movimientos de la grúa, como el alusar, los viajes en tranvía y el movimiento de pórtico. Dependiendo del diseño y el tamaño de la grúa, el motor puede variar en tipo y especificaciones. Los motores generalmente se controlan por un PLC (controlador lógico programable) o VFD (unidades de frecuencia variable) para ajustar las velocidades y el par para un funcionamiento eficiente.

Motor de elevación: Propósito: conduce el polipasto para levantar y bajar la carga. Tipo de motor: típicamente un motor eléctrico, a menudo un motor de inducción de CA.Power: Varía según la capacidad de carga, que varía de unos pocos kW a varios cientos de kW.

Motor de viaje (movimiento del tranvía): Propósito: mueve el carrito a lo largo del riel de pórtico. Tipo de motor: generalmente un motor de CA trifásico. Papa: seleccionado según la velocidad y la capacidad requeridas del tranvía.

Motor de viaje de pórtico (movimiento del puente): Propósito: mueve toda la estructura de pórtico a lo largo del riel de tierra, lo que le permite abarcar sobre el área de carga. Tipo de motor: un motor eléctrico de servicio pesado, a menudo con una unidad de velocidad variable (VSD) para un control fino. Papa: similar al motor del tranvía pero típicamente más alto, como necesita mover toda la estructura de la crane.

.

Sistema de alarma de sonido y luz e interruptor de límite

1) Sistema de alarma de sonido y luz

El sistema de alarma de sonido y luz para una grúa de pórtico en voladizo está diseñado para mejorar la seguridad al proporcionar señales visuales y audibles en caso de condiciones o peligros anormales. Estas alarmas ayudan a advertir a los operadores, trabajadores y personal en las cercanías de los riesgos potenciales.

Alarma de sonido (bocina o sirena): Propósito: Alerta al personal de una situación de emergencia o anormal. Sound: Típicamente ruidoso y que atiende la atención, como una sirena o una bocina con patrones variables (continuos, intermitentes o pulsados) para indicar diferentes tipos de alertas.

Alarma de luz (luz estroboscópica o baliza intermitente): Propósito: proporciona una alerta visual que se puede ver en áreas donde el sonido por sí solo puede no ser efectivo (por ejemplo, en entornos ruidosos o a distancia). Tipo de luz: luces o balizas estroboscópicas intermitentes o giratorias se usan comúnmente, a menudo con diferentes colores para indicar diferentes niveles de advertencia.

Rojo: alarma crítica (situación peligrosa).

Amarillo\/ámbar: precaución (advertencia o un problema no urgente).

Azul: puede indicar el estado operativo o una condición específica diferente.

2) Interruptor de límite

Un interruptor de límite en una grúa de pórtico en voladizo es un dispositivo de seguridad utilizado para evitar que la grúa se vuelva excesiva o se mueva más allá de sus límites predefinidos. Es un componente esencial para garantizar el funcionamiento adecuado y seguro de la grúa. La grúa de pórtico en voladizo generalmente consiste en una gran estructura con un puente y un mecanismo de elevación, que a menudo se usa en entornos industriales como puertos o almacenes para levantar y mover cargas pesadas.

Función del interruptor de límite:

Detección de posición: el interruptor de límite se detecta cuando el elevador o el carro de la grúa han alcanzado su posición final designada (ya sea completamente elevada, bajada o movida a lo largo de la pista). Esto ayuda a prevenir el daño mecánico causado por el exceso de viajes.

Seguridad: actúa como un fallido para evitar que la grúa se mueva si alcanza su límite. Esto reduce el riesgo de accidentes y protege tanto la grúa como el equipo circundante.

Automatización: los interruptores de límite se pueden conectar al sistema de control de la grúa. Cuando se activa el interruptor de límite, envía una señal al sistema de control para detener la grúa o revertir su dirección.

Tipos de interruptores de límite para grúas pórticas:

Interruptor de límite mecánico: este tipo usa un actuador físico para abrir o cerrar contactos cuando la grúa alcanza un límite. Es una solución comúnmente utilizada, simple y rentable.

Interruptor de límite magnético: estos usan campos magnéticos para detectar la posición de un objetivo sin contacto directo, proporcionando una solución más duradera y duradera.

Interruptor de límite de proximidad: detecta la presencia de un objetivo sin contacto, usando un sensor, y a menudo se usa en aplicaciones más avanzadas o de mayor velocidad.

10. Dispositivos de seguridad

1) 1. Dispositivo de protección de sobrecarga

Evita que la grúa de elevar las cargas que excedan su capacidad nominal.

Activa una alarma o corta la potencia al mecanismo de elevación cuando la carga excede los límites seguros.

2. Interruptores de límite

Interruptor de límite de elevación: detiene el mecanismo de elevación cuando el gancho alcanza su límite superior o inferior para evitar la sobrecargación o sobrepregionar.

Interruptor de límite de viaje: restringe el movimiento horizontal de la grúa o el tranvía para evitar colisiones o descarrilamientos.

Interruptor de límite del ángulo de la pluma (si corresponde): asegura que la pluma no exceda los límites angulares seguros.

3. Botón de parada de emergencia

Permite a los operadores detener instantáneamente las operaciones de la grúa en caso de emergencia.

Generalmente instalado en múltiples ubicaciones accesibles en la grúa y los controles remotos.

4. Dispositivos contra la colisión

Utiliza sensores (sensores de proximidad o láseres) para detectar obstáculos u otros equipos en el camino de la grúa, evitando colisiones.

Puede incluir alarmas audibles o sistemas de frenado automático.

5. Sistema de monitoreo de la velocidad del viento

Monitorea la velocidad del viento y las alertas de problemas cuando excede los niveles seguros para el funcionamiento.

Algunos sistemas bloquean automáticamente la grúa o la anclan durante los fuertes vientos.

6. Sistema de frenado

Frenos mecánicos: asegura que la carga permanezca estacionaria cuando no esté en movimiento.

Sistema de frenado de emergencia: se activa durante la falla de energía o el mal funcionamiento del sistema.

7. Cerradilla de riel o bloqueo de tormenta

Bloquea la grúa en posición durante tormentas o vientos fuertes para evitar el movimiento.

8. Sistema de búfer

Instalado al final de la ruta de viaje de la grúa para absorber el impacto y reducir el daño durante el sobrevaluación accidental.

9. Indicador de momento de carga (LMI)

Monitorea el momento de carga y alerta al operador si la grúa se acerca a su punto de inflexión.

10. Interlámetidos de seguridad

Asegura que las operaciones específicas, como el levantamiento, el movimiento del tranvía o el ajuste de boom, no se puedan realizar simultáneamente de manera insegura.

11. Sistemas de advertencia audible y visual

Alarmas: alerta al personal cercano durante la operación de la grúa o en caso de falla.

Luces de señalización: indique el estado operativo de la grúa.

12. Inspección de la cuerda de alambre y características de seguridad

Protección contra el aliento de la cuerda: evita que la cuerda del cable se enrolle de manera incorrecta, lo que podría conducir a accidentes.

Detección de interrupción de la cuerda: detecta la rotura o la holgura en la cuerda de alambre y detiene la operación.

13. Características de seguridad de la cabina del operador

Controles de diseño ergonómico para minimizar la fatiga del operador.

Los extintores de incendios y otros equipos de emergencia generalmente están disponibles en la cabina.

14. Sistema de monitoreo automático de grúas (opcional)

Monitorea parámetros críticos como carga, velocidad y temperatura.

Registra datos operativos y fallas para mantenimiento y resolución de problemas.

11. Modo de control

1) 1. Control manual

Descripción: Los operadores controlan manualmente la grúa con colgantes de botón, palancas o paneles de control directamente en el sitio.

Características:

Fácil de usar y mantener.

Adecuado para tareas de elevación menos complejas.

Aplicaciones: Se utiliza en operaciones o ubicaciones de menor escala con bajos requisitos de automatización.

2. Control remoto

Descripción: Los operadores usan un dispositivo de control remoto inalámbrico para operar la grúa desde una distancia segura.

Características:

Se mejoró la seguridad al permitir que el operador se mantenga alejado de la carga.

Mayor flexibilidad operativa.

Puede manejar movimientos más complejos.

Aplicaciones: almacenamiento, yardas logísticas y otros entornos que requieren mayor precisión.

3. Control de cabina

Descripción: El operador se encuentra en una cabina unida a la grúa y controla las operaciones utilizando joysticks o paneles de control.

Características:

Proporciona al operador una vista clara de la carga y el área de trabajo.

Adecuado para operaciones pesadas y de larga duración.

Aplicaciones: sitios industriales a gran escala, como astilleros, molinos de acero o sitios de construcción.

4. Control semiautomático

Descripción: Algunas operaciones (como los movimientos repetitivos) están automatizados, mientras que otras requieren entrada manual.

Características:

Reduce la carga de trabajo del operador.

Aumenta la eficiencia de las tareas repetitivas.

Aplicaciones: líneas de ensamblaje, centros de logística y tareas que involucran levantamiento y posicionamiento repetidos.

5. Control totalmente automático

Descripción: La grúa opera de forma autónoma en función de las instrucciones o entradas de sensor preprogramadas.

Características:

Alta precisión y eficiencia.

Elimina el error humano y reduce los costos laborales.

A menudo integrado con sistemas inteligentes o IoT para el monitoreo y el análisis de datos.

Aplicaciones: puertos, almacenes automatizados y entornos que requieren operaciones precisas de alta velocidad.

6. Control híbrido (manual + automático)

Descripción: Combina opciones de control manual y automático, permitiendo flexibilidad basada en los requisitos de la tarea.

Características:

Adaptable a las diferentes necesidades operativas.

Mejora la eficiencia sin sacrificar el control.

Aplicaciones: Sitios que requieren supervisión humana y automatización.

12. Sketch



Principal técnico





1. Alta capacidad de carga

El diseño de doble haz es compatiblecargas más pesadas y más grandesque las grullas de una sola giradera.

Ideal para levantarmaquinaria voluminosa, contenedores, estructuras de aceroy otros artículos masivos.

2. Excelente estabilidad estructural

El sistema de doble viga y el marco de pórtico sólido proporcionanfuerza y ​​estabilidad superiores, especialmente para aplicaciones a largo plazo y exterior.

3. Área de cobertura amplia

La grúa avanzavías de ferrocarril, cubriendo un área de trabajo horizontal grande.

Adecuado para grandes yardas al aire libre, talleres o terminales de contenedores.

4. Soporte terrestre

Haceno requiere soporte de edificios o techos-Toda carga estructural se transporta a través de las patas de pórtico hasta el suelo.

Útil en entornos o áreas abiertas sin estructuras de soporte aéreo.

5. Espacio y altura personalizables

Se puede diseñar a dimensiones específicas del sitio, incluidas las personalizadastramos, alturas y capacidades de elevaciónpara adaptarse a diferentes necesidades operativas.

6. Manejo de carga eficiente y preciso

Movimiento del tranvía a lo largo de las vigas dobles y la ofrenda de viaje a lo largo de los rieles.control multidireccional.

Permite un posicionamiento preciso de cargas pesadas, mejorando la eficiencia del flujo de trabajo.

7. rentable para uso al aire libre

En comparación con las grúas del puente superior, las grúas de pórticoReducir los costos de infraestructura de construcción.

Ideal parainstalaciones temporales o permanentesdonde las modificaciones de la construcción no son factibles.

8. Instalación flexible

Se puede instalar envías ferroviarias preexistentes o nuevascon bases mínimas.

Fácilmente reubicable (en configuraciones semi-móviles o modulares) dependiendo del diseño.

9. Obstrucción del piso reducido

La estructura puede abarcar sobre equipos o materiales, manteniendo elEspacio del piso en gran medida claropara movimiento y almacenamiento.

10. Integración con automatización

Se puede equipar conAutomatización, controles remotos, monitoreo de carga, sistemas antiaminámicay otras tecnologías inteligentes para mejorar la seguridad y la productividad.





1. Industria de la construcción

Levantar materiales de construcción pesados ​​como vigas de acero, bloques de concreto y otros componentes de construcción.

Materiales de transporte y posicionamiento en sitios de construcción.

2. Instalaciones de fabricación

Manejo de componentes o maquinaria grandes en líneas de producción.

Movimiento de materias primas o productos terminados dentro de la planta.

3. Astilleros y puertos

Carga y descarga de contenedores o carga de los barcos.

Transporte de componentes de barco pesados ​​o equipos de mantenimiento.

4. Almacenamiento y logística

Apilamiento y organización de productos en áreas de almacenamiento exterior o interior.

Carga y descarga de camiones o vagones.

5. Aeroespacial y Aviación

Manejo de grandes componentes de aeronaves, como fuselajes, alas o motores.

Soporte de operaciones de mantenimiento y ensamblaje.

6. patios ferroviarios

Levante y posicionamiento de componentes ferroviarios como pistas o bogies.

Carga y descarga de carga ferroviaria.

7. Molinos de acero y fundiciones

Moviendo placas de acero pesadas, bobinas o piezas fundidas.

Manejo de contenedores de metal fundido.

8. Industrias mineras y pesadas

Transporte de equipos y materiales pesados ​​en operaciones mineras.

Manejo de maquinaria grande para el ensamblaje o reparación.

9. Centrales eléctricas

Instalación o mantenimiento de turbinas, generadores y otros equipos de energía pesada.

Transporte de contenedores de combustible o desechos en plantas nucleares o térmicas.

Grúaproducción procedimiento

1. Diseño e ingeniería

Análisis de requisitos

Comprenda las especificaciones del cliente (capacidad de carga, amplio, altura, entorno de trabajo, etc.).

Determine los parámetros operativos: altura de elevación, velocidad de viaje, frecuencia de trabajo, etc.

Diseño preliminar

Crea diseños conceptuales y modelos 3D.

Elija materiales basados ​​en la fuerza y ​​las condiciones ambientales.

Ingeniería detallada

Desarrollar dibujos de ingeniería detallados (componentes estructurales, mecanismos, sistemas eléctricos).

Realice un análisis de estrés y fatiga para garantizar la seguridad.

2. Adquisición de material

Fuente de materiales de alta calidad, que incluyen:

Placas de acero y perfiles para componentes estructurales.

Motores, cajas de cambios y otras partes mecánicas.

Sistemas eléctricos y componentes de control.

Inspeccione los materiales para garantizar el cumplimiento de los estándares de calidad.

3. Fabricación

Fabricación de componentes estructurales

Cortar, soldar y ensamblar las estructuras de acero (Viga principal, brazos en voladizo, piernas, etc.).

Asegurar la alineación y las dimensiones precisas.

Realice el tratamiento de la superficie (p. Ej., Plalgante de tiro, pintura) para la protección de la corrosión.

Ensamblaje mecánico

Ensamblar partes mecánicas (carrito, polipasto, ruedas, etc.).

Instale motores, cajas de cambios y sistemas de accionamiento.

Ensamblaje eléctrico

Instale componentes eléctricos (paneles de control, cables, sensores).

Cable y conecte el sistema para garantizar la funcionalidad.

4. Inspección de calidad

Inspección de material

Verifique las pruebas de certificación y realización de materiales (por ejemplo, pruebas de tracción).

Inspección estructural

Inspeccione la calidad de la soldadura (por ejemplo, pruebas ultrasónicas).

Asegure la precisión dimensional y el acabado de la superficie.

Inspección de la asamblea

Verifique la alineación y la funcionalidad de todas las partes (mecánica y eléctrica).

Prueba de carga

Realizar pruebas de carga estáticas y dinámicas para garantizar un funcionamiento seguro.

5. Prueba de aceptación de fábrica (grasa)

Realizar una prueba completa, que incluya:

Pruebas de carga completa y sobrecarga.

Funcionalidad de todos los dispositivos de seguridad (por ejemplo, interruptores de límite, frenos de emergencia).

Operación suave de los viajes de tranvía, polipasto y grúa.

Documentar resultados y obtener la aprobación del cliente.

6. Desmontaje y embalaje

Desmongar la grúa en secciones transportables.

Empaque componentes de forma segura para evitar daños durante el transporte.

Etiqueta y prepare una lista de embalaje para un reensamblaje eficiente.

7. Transporte

Entregue los componentes de la grúa al sitio de instalación utilizando métodos de transporte apropiados.

8. Instalación y puesta en marcha

Ensamblaje en el sitio

Ensamblar componentes estructurales y sistemas mecánicos.

Instale sistemas eléctricos y paneles de control.

Calibración y pruebas

Recalibrar el sistema de grúa para condiciones específicas del sitio.

Realice pruebas de carga en el sitio para verificar el rendimiento.

9. entrega

Proporcionar capacitación al personal del cliente sobre operación y mantenimiento seguros.

Entregue documentación técnica (manual del usuario, guía de mantenimiento, certificados).

Obtenga la aprobación y aceptación final del cliente.

10. Soporte postventa

Ofrecer servicios de garantía y soporte de mantenimiento.

Proporcione repuestos y asistencia técnica según sea necesario.

Vista del taller:

La compañía ha instalado una plataforma de gestión de equipos inteligentes y ha instalado 310 conjuntos (conjuntos) de robots de manejo y soldadura. Después de la finalización del plan, habrá más de 500 conjuntos (conjuntos), y la tasa de redes de equipos alcanzará el 95%. Se han utilizado 32 líneas de soldadura, se planean que se instalen 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85%.
