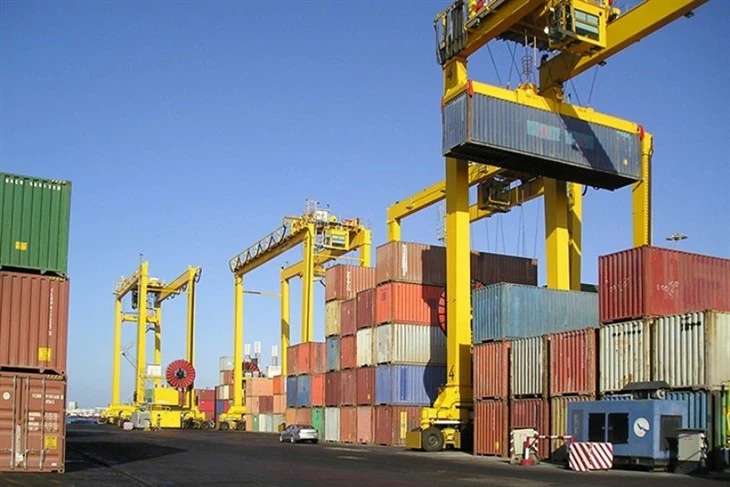

Container Gubasto Tyred Portry Crane





A Grúa de pórtico de goma(RTG) es una grúa móvil de pórtico ampliamente utilizada en terminales de contenedores y patios intermodales para apilar y mover contenedores de envío. Aquí hay una breve introducción a sus características y propósito:

Características clave:

Movilidad: A diferencia de las grúas de pórtico montadas en el riel, los RTG están equipados con neumáticos de goma, lo que les permite moverse libremente dentro del patio. Esto proporciona flexibilidad en las operaciones y les permite trabajar en diferentes áreas sin necesidad de pistas.

Manejo de contenedores: Los RTG están diseñados principalmente para manejar contenedores de envío de tamaño estándar, generalmente 20- pie o 40- contenedores de pie. Pueden apilar contenedores de hasta 6 u 8 niveles de altura, dependiendo del modelo y la configuración.

Rango y capacidad: El tramo de un RTG puede cubrir múltiples filas de contenedor (típicamente 5-8 filas), lo que le permite atender varias filas a la vez. La capacidad de elevación generalmente oscila entre 30 y 65 toneladas, dependiendo del modelo.

Diesel o alimentado con electricidad: Los RTG tradicionales tienen motor diesel, pero los modelos más nuevos pueden ser eléctricos, utilizando cables de energía o sistemas de batería para operaciones más ecológicas.

Sistemas de control avanzados: Los RTG modernos están equipados con tecnología anti-camino y sistemas de control precisos, lo que permite un movimiento seguro y eficiente de contenedores con una intervención humana mínima.



Capacidad de carga nominal: 5 toneladas, 10 toneladas, 100 toneladas, personalizadas, 16/3.2 toneladas, 20/5 toneladas, 32/5 toneladas, 50/10 toneladas

Max. Altura de elevación: 40m, personalizado

Espacio: 35 m o demandas de clientes

Garantía: 1 año

Peso (kg): 20000 kg

Componentes del núcleo: PLC, motor, rodamiento, caja de cambios, motor, recipiente a presión, engranaje, bomba

Camino de control: CAB, control remoto inalámbrico o personalizado







1. Estructura de la organización (marco principal)

Viga principal/viga: El haz horizontal que abarca la grúa y apoya el tranvía y los mecanismos de elevación. Es responsable de la estructura general de la grúa.

Piernas: Soportes verticales conectados a la viga principal, que se extienden hasta las ruedas. Las piernas permiten que la grúa se extienda a las pilas de contenedores.



.



Mecanismo de elevación

Cabrestante y cuerda de alambre: Se utiliza para levantar y bajar los recipientes. La cuerda de alambre se extiende sobre poleas y es conducida por un motor de cabrestante.

Esparcidor: Un marco especializado al final del mecanismo de elevación que se adhiere a las piezas de esquina del contenedor. Se puede ajustar automáticamente para acomodar diferentes tamaños de contenedores (generalmente 20- pie y 40- contenedores de pie).

Carretilla: Una plataforma móvil que transporta el polipasto y el difunto. Se mueve horizontalmente a lo largo de la viga principal para colocar el esparcidor por encima de los contenedores.





3.carro

1. El transporte final de una grúa de pórtico industrial es un componente crítico que conecta la grúa con el haz o riel de la pista en el que viaja.

2. Aquí están las características y funciones clave del carro final:

Estructura y funcionalidad

Rolleros o ruedas: el carruaje final generalmente tiene varios rodillos o ruedas que viajan a lo largo de la parte superior del rayo o el riel de la pista. Estos están diseñados para minimizar la fricción y permitir un movimiento suave de la grúa.

Rodamientos y ejes: para soportar el peso y el movimiento, los rodillos o las ruedas están montados en ejes con rodamientos que aseguran que puedan girar libremente sin desgaste excesivo.

Mecanismo de bloqueo: algunos carruajes finales pueden incluir mecanismos de bloqueo que pueden asegurar la grúa en una posición fija cuando no están en uso o durante el mantenimiento.

Mecanismos de ajuste: puede haber mecanismos de ajuste para ajustar la alineación y garantizar que la grúa se mueva directamente a lo largo del haz de la pista sin desviación.

3. El transporte final es vital para la operación estable y confiable de la grúa de pórtico. Asegura que la grúa pueda moverse suavemente y eficientemente a lo largo del haz de la pista, llevando a cabo sus funciones de elevación y transporte con precisión. El mantenimiento y la inspección adecuados del transporte final son cruciales para prevenir problemas que podrían afectar el rendimiento de la grúa o conducir a riesgos de seguridad.

4.Crane Mecanismo de viaje

1. El mecanismo de viaje de la grúa de una grúa de pórtico industrial es responsable de mover la grúa horizontalmente a lo largo de sus rayos o rieles. Este mecanismo permite que la grúa transporte cargas sobre un área más grande, lo que la hace extremadamente útil en almacenes, astilleros y otros entornos industriales donde los artículos pesados ​​deben moverse alrededor de una amplia extensión.

2. Estos son los componentes y características clave del mecanismo de viaje de la grúa:

Componentes del mecanismo de viaje

Unidades de accionamiento (unidades de tracción): estos son típicamente motores eléctricos que proporcionan la potencia para mover la grúa. El número de unidades de accionamiento puede variar según el tamaño y la capacidad de la grúa; Algunas grúas pueden tener múltiples motores para cada lado para distribuir la carga.

Cajas de cambios: las cajas de cambios se utilizan para reducir la alta velocidad del motor a una velocidad más baja adecuada para el viaje de la grúa. También aumentan la salida de par, que es necesaria para mover la grúa y su carga.

Ruedas o rodillos: las ruedas o los rodillos grandes están montados en los ejes y son conducidos por el motor a través de la caja de cambios. Estas ruedas o rodillos viajan a lo largo de la parte superior de las vigas o rieles de pista y son cruciales para el movimiento estable.

3. El mecanismo de viaje es uno de los componentes más críticos de una grúa de pórtico industrial, ya que determina la movilidad y el rango de operación de la grúa. El mantenimiento adecuado y las inspecciones regulares son cruciales para garantizar que el mecanismo de viaje funcione de manera suave y segura. Cualquier problema con este mecanismo puede afectar significativamente el rendimiento y la seguridad de la grúa, lo que hace que sea vital abordar cualquier problema de inmediato.



5. Mecanismo de viaje Trolley

1. El mecanismo de viaje del tranvía de una grúa de pórtico industrial es responsable de mover el polipasto o el mecanismo de elevación horizontalmente a lo largo del haz o pórtico de la grúa. Esto permite que la grúa coloque la carga con precisión en la dirección transversal.

2. El mecanismo de viaje del tranvía consta de varios componentes clave:

Componentes del mecanismo de viaje del tranvía

Unidad de accionamiento: típicamente un motor eléctrico, la unidad de accionamiento proporciona la alimentación para mover el tranvía. El tamaño y la capacidad del motor dependen de la capacidad de elevación de la grúa y la velocidad requerida del tranvía.

Caja de cambios: la caja de cambios reduce la alta velocidad de la salida del motor a una velocidad más baja adecuada para el viaje del tranvía. También aumenta el par, que es necesario para mover el mecanismo de polipasto y cualquier carga unida.

Ruedas o rodillos: el carro se monta sobre ruedas o rodillos que están montados en los ejes. Estas ruedas o rodillos viajan a lo largo de las bridas o pistas en la viga principal, lo que permite que el carro se mueva de un lado a otro.

Sistema de frenos: un sistema de frenado está integrado en el tranvía para controlar su movimiento y mantenerlo en posición cuando sea necesario. Esto puede ser un freno mecánico, un freno electromecánico o un sistema de frenado dinámico.

3. El mecanismo de viaje del tranvía es crucial para el posicionamiento preciso de la carga en la dirección transversal. Permite que la grúa coloque las cargas con precisión en diferentes puntos a lo largo de la longitud del pórtico. El mantenimiento adecuado y las inspecciones regulares son esenciales para garantizar que el mecanismo del tranvía funcione de manera suave y segura. Cualquier problema con este mecanismo puede afectar significativamente la eficiencia operativa y la seguridad de la grúa, lo que hace que sea vital abordar cualquier problema de inmediato.



6. Rueda de cría

1. La rueda de grúa de una grúa de pórtico industrial es un componente crítico que permite que la grúa se mueva a lo largo de sus vigas o rieles. Estas ruedas están diseñadas para soportar el peso de la grúa, su carga y cualquier fuerza dinámica adicional generada durante la operación.

2. Aquí están las características y funciones clave de las ruedas de grúa:

Características de las ruedas de grúa

Material: Las ruedas de grúa generalmente están hechas de materiales de alta resistencia como acero o hierro fundido para garantizar que puedan resistir las cargas y tensiones pesadas involucradas en las operaciones de elevación.

Tamaño y configuración: el tamaño de las ruedas varía según la capacidad y el diseño de la grúa. Pueden ser más grandes para que las grúas más pesadas distribuyan la carga de manera más uniforme. El número de ruedas por eje y el número de ejes por grúa también puede variar según los requisitos de diseño.

3. Las ruedas de la caña juegan un papel vital en la movilidad y estabilidad de las grúas de pórtico industrial. Son responsables de transferir el peso de la grúa y su carga a las vigas o rieles de la pista, al tiempo que permiten un viaje suave. La durabilidad y la eficiencia del movimiento de la grúa dependen en gran medida de la calidad y condición de estas ruedas.

4. El mantenimiento profesional de las ruedas de grúa, incluidas las inspecciones regulares y el reemplazo oportuno de los componentes desgastados, es crucial para la operación segura y confiable de la grúa. Descuidar el mantenimiento de la rueda puede conducir a un mayor tiempo de inactividad, una eficiencia reducida y posibles riesgos de seguridad.



7. Gancho de cáscara

1. El gancho de la grúa de una grúa de pórtico industrial es un componente crítico que permite que la grúa levante y mueva varias cargas. El gancho es el punto de contacto entre el mecanismo de elevación de la grúa y la carga, lo que lo convierte en una interfaz crucial para operaciones seguras y eficientes.

2. Aquí están las características y funciones clave de los ganchos de grúas:

Características de los ganchos de grúa

Material: los ganchos de grúa generalmente están hechos de acero de alta resistencia o acero de aleación para garantizar que puedan soportar las cargas pesadas involucradas en las operaciones de elevación. El material se elige por su durabilidad y resistencia al desgaste.

Diseño: El diseño del gancho incluye una abertura en la parte superior donde se adhiere a la cuerda de polipasto, cadena u otro dispositivo de elevación. La parte inferior del gancho tiene una forma curva que le permite participar de forma segura con los puntos de elevación en la carga.

Pestillo de seguridad: muchos ganchos están equipados con un bloqueo de seguridad o un mecanismo de bloqueo para evitar que la carga se deslice accidentalmente. Este pestillo debe abrirse manualmente para liberar la carga en la ubicación deseada.

Calificaciones de carga: cada gancho está clasificado para cargas máximas específicas, y es esencial usar ganchos clasificados para las cargas previstas para garantizar la seguridad y el cumplimiento de las regulaciones.



Motor

El motor de una grúa de pórtico industrial es un componente crítico que proporciona la potencia necesaria para levantar y mover cargas. Los motores en las grúas de pórtico son típicamente eléctricas y se pueden clasificar en dos tipos principales en función de su función: el motor de elevación y el motor de viaje (o recorrido).

El motor de elevación es responsable de levantar y bajar el gancho o agarrar que se involucra con la carga. La función principal de este motor es controlar el movimiento vertical del mecanismo de carga de la grúa.

Los motores de las grúas son la potencia de las grúas de pórtico industrial, proporcionando la energía requerida tanto para las operaciones de elevación como en movimiento. El rendimiento, la confiabilidad y la seguridad de la grúa dependen en gran medida de la eficiencia y durabilidad de los motores. La selección adecuada, el mantenimiento y las inspecciones regulares de estos motores son cruciales para garantizar que la grúa funcione de manera suave y segura. Cualquier problema con los motores puede conducir a ineficiencias operativas, un mayor tiempo de inactividad y posibles riesgos de seguridad, lo que brinda atención a los problemas motores.

.

Sistema de alarma de sonido y luz e interruptor de límite

1. Las grullas de pórtico industrial están equipadas con un sistema de alarma de sonido y luz y los interruptores de límite para mejorar la seguridad y la eficiencia operativa. Estos componentes juegan un papel crucial para prevenir accidentes y garantizar que la grúa funcione dentro de sus parámetros designados.

2. Sistema de alarma de lámpara y liviana

El sistema de alarma de sonido y luz está diseñado para alertar al personal en las cercanías de la grúa sobre su estado operativo. Este sistema es particularmente importante en entornos donde la grúa opera muy cerca de los trabajadores o donde la visibilidad es limitada.

3. Switches Limit

Los interruptores de límite son dispositivos electrónicos que sirven como características de seguridad críticas en las grúas de pórtico industrial. Detectan la posición de la grúa o sus componentes y cortan la energía cuando la grúa alcanza sus límites operativos, evitando posibles accidentes y daños.

4. El sistema de alarma de sonido y luz y los interruptores de límite son parte integral de la operación segura de las grúas de pórtico industrial. El sistema de alarma asegura que el personal sea consciente de los movimientos y el estado operativo de la grúa, reduciendo el riesgo de colisiones u otros peligros. Los interruptores de límite, por otro lado, automatizan la seguridad evitando físicamente que la grúa funcione más allá de sus límites de diseño. Juntos, estos sistemas contribuyen a un lugar de trabajo más seguro y protegen tanto el equipo de grúas como el personal que trabaja a su alrededor. El mantenimiento adecuado y las pruebas regulares de estos sistemas son esenciales para garantizar que funcionen de manera confiable y efectiva.

10. Dispositivos de seguridad

Dispositivos de protección contra sobrecarga

Los dispositivos de protección de sobrecarga están diseñados para evitar que la grúa funcione más allá de sus límites de carga de trabajo seguros. Estos dispositivos monitorean la carga que se está levantando y enviará una alerta o cerrará la grúa si la carga excede el límite especificado. Esto es crucial para prevenir el daño estructural a la grúa y evitar accidentes que pueden ocurrir debido a la sobrecarga.

Interruptores de límite

Como se mencionó anteriormente, los interruptores de límite detienen automáticamente la grúa cuando se acerca al final de su rango de viaje o cuando cualquiera de sus componentes alcanza sus límites operativos. Estos interruptores son esenciales para evitar que la grúa exceda sus límites físicos, lo que podría provocar daños en la estructura o colisión con obstáculos.

Dispositivos anti-colison

Los dispositivos anti-colisón son particularmente importantes en entornos donde múltiples grúas operan muy cerca o donde hay un tráfico terrestre significativo. Estos dispositivos usan sensores, cámaras u otras tecnologías para detectar la presencia de otros objetos en la ruta de la grúa y alertar al operador o detener automáticamente el movimiento de la grúa para evitar una colisión.

Botones de parada de emergencia

Los botones de parada de emergencia son controles operados manualmente que permiten al operador de la grúa o a cualquier personal autorizado detener inmediatamente todas las operaciones de la grúa en caso de emergencia. Estos botones se colocan estratégicamente al alcance del operador y, a menudo, son rojos y altamente visibles.

Sistemas de frenos

Los sistemas de frenos en las grúas de pórtico industrial están diseñados para mantener la carga de forma segura cuando no están en movimiento y para proporcionar una parada controlada durante las operaciones. Estos frenos pueden ser mecánicos, eléctricos o una combinación de ambos, y son críticos para prevenir movimientos de carga inesperados que puedan conducir a accidentes.

Indicadores de nivel

Los indicadores de niveles se utilizan para garantizar que la grúa esté nivelada durante la operación, especialmente cuando se levanta cargas precisas o delicadas. El levantamiento desigual puede hacer que las cargas cambien, lo que puede conducir a la pérdida de control y accidentes. Estos indicadores ayudan a los operadores a mantener el equilibrio y la estabilidad de la grúa.

Indicadores de carga de trabajo seguros

Los indicadores de carga de trabajo seguros marcan claramente la capacidad de carga segura máxima para la grúa. Esta información es vital para que los operadores se aseguren de que la grúa no esté sobrecargada y opera dentro de sus especificaciones de diseño.



11. Modo de control

1. Control manual

Intervención directa: el operador de la grúa controla directamente los movimientos de elevación y viaje de la grúa usando volantes, palancas o botones de presentación. Este modo requiere operadores calificados que puedan sincronizar manualmente los movimientos para lograr el posicionamiento deseado de la carga.

Mecanismos simples: los sistemas de control manual son generalmente más simples en diseño y pueden ser menos propensos a fallas complejas.

Precisión limitada: la precisión de los movimientos de la grúa se limita a la habilidad y la experiencia del operador.

2. Control automático

Operación asistida: el operador de grúas utiliza dispositivos de control como joysticks o interruptores de paletas para comandar la grúa, pero el sistema incluye características automatizadas que ayudan a controlar la velocidad y la sincronización.

Seguridad mejorada: los sistemas semiautomáticos a menudo incluyen características de seguridad como paradas automáticas al límite de carga o límites de viaje.

Eficiencia mejorada: estos sistemas pueden mejorar la eficiencia operativa al reducir la necesidad de operadores altamente calificados.

3. Control automático totalmente

Controlador lógico programable (PLC): las operaciones de la grúa se rigen por un PLC, que puede programarse para realizar secuencias específicas de operaciones automáticamente.

Control preciso: los sistemas totalmente automáticos ofrecen un control preciso sobre los movimientos de la grúa, lo que permite que las maniobras complejas se ejecuten de manera consistente.

Error humano reducido: los sistemas automatizados reducen el potencial de error humano, mejorando la seguridad y la confiabilidad.

Operación remota: en algunos casos, las grúas completamente automáticas se pueden operar de forma remota, eliminando el operador de entornos potencialmente peligrosos.

4. Control radio

Operación inalámbrica: el operador de la grúa utiliza transmisores de radio para controlar la grúa desde una distancia, lo que puede ser particularmente útil en entornos donde el contacto visual con la grúa es limitado.

Mayor flexibilidad: el control de radio permite a los operadores moverse libremente alrededor del área de trabajo mientras mantienen el control de la grúa.

Consideraciones de seguridad: deben existir medidas adecuadas de gestión de frecuencia y seguridad para evitar interferencias o operaciones no autorizadas de la grúa.

5.C.C.CONTRO DE CUTRADORES

Sistemas avanzados: algunas grúas de pórtico pueden emplear sistemas informáticos que integran características avanzadas como la visión artificial, la inteligencia artificial y el análisis de datos para optimizar las operaciones.

Recopilación de datos: las grúas controladas por computadora pueden recopilar datos operativos, que pueden usarse para la planificación de mantenimiento y la optimización operativa.

Opciones de interfaz: los operadores pueden interactuar con la grúa a través de pantallas táctil u otras interfaces avanzadas, proporcionando comentarios detallados y opciones de control.



12. Sketch









A Grúa de pórtico de goma de goma recipiente (RTG)Ofrece varias ventajas que lo convierten en una opción popular para las operaciones de manejo de contenedores en puertos, terminales y yardas logísticas. Estas son las ventajas clave:

1. Movilidad y flexibilidad

Neumáticos de goma: El uso de neumáticos de goma permite que el RTG se mueva libremente alrededor del patio sin estar restringido a las pistas. Esto facilita la transferencia de la grúa entre diferentes pilas y áreas de contenedores.

Movimiento multidireccional: Los RTG pueden moverse en varias direcciones (hacia adelante, hacia atrás, hacia atrás, diagonal o lateral), mejorando la flexibilidad en espacios confinados o patios de contenedores densamente empaquetados.

2. Utilización de espacio eficiente

Capacidad de apilamiento alto: Los RTG pueden apilar contenedores de hasta 6 a 8 contenedores de alto y típicamente en 5 a 8 filas, maximizando el uso de espacio vertical y horizontal en un patio de contenedores.

Pasillos estrechos: Debido a sus movimientos precisos y su capacidad para trabajar en espacios estrechos, los RTG ayudan a minimizar el espacio del pasillo entre las pilas de contenedores, lo que permite una mayor densidad de contenedores y capacidad del patio.

3. Operaciones rentables

Menores costos operativos: Los RTG son generalmente más rentables de operar que las grúas de pórtico montadas en el ferrocarril (RMG) porque no requieren infraestructura fija como rieles.

Eficiencia energética (RTG eléctricos): Los RTG eléctricos (E-RTG) reducen el consumo de combustible, los costos operativos y las emisiones de carbono en comparación con los RTG con motor diesel, lo que los hace más amigables con el medio ambiente y rentables a largo plazo.

4. Aumento de la productividad del patio

Alta capacidad de manejo: Los RTG están diseñados para manejar grandes volúmenes de contenedores de manera rápida y eficiente, lo que aumenta el rendimiento general del patio. Su capacidad para moverse entre diferentes filas de contenedores sin limitaciones ferroviarias aumenta aún más la productividad.

Movimiento rápido y apilamiento: La capacidad de moverse rápidamente entre las pilas de contenedores y levantar y bajar los contenedores de manera eficiente ayuda a optimizar el flujo de trabajo y minimizar el tiempo de manejo de contenedores.

5. Adaptabilidad

Variedad de tamaños de contenedores: Los RTG son capaces de manejar los contenedores estándar 20- y 40- de los pies y, en algunos casos, pueden manejar otros tamaños con dispersores ajustables.

Uso multipropósito: Además del manejo de contenedores, los RTG se pueden adaptar para su uso en diferentes operaciones, como el manejo de materiales a granel o carga de gran tamaño, que ofrecen versatilidad operativa.

6. Requisitos de infraestructura más bajos

No hay necesidad de rieles fijos: A diferencia de las grúas pórticas montadas en el ferrocarril, los RTG no requieren rieles permanentes para el movimiento. Esto reduce los costos de instalación iniciales, los requisitos de infraestructura y los costos de mantenimiento relacionados con los rieles.

Diseño de patio flexible: Sin la necesidad de pistas, los RTG ofrecen la libertad de reconfigurar los diseños de patio de contenedores, mejorar la flexibilidad operativa y hacerlas más fáciles de integrar en las instalaciones existentes.

7. Características mejoradas de seguridad y automatización

Tecnología antiamidosa: Los RTG están equipados con sistemas antiaminda para estabilizar la carga durante las operaciones de elevación y mudanza, reduciendo el riesgo de accidentes y mejorando la seguridad operativa.

Operación remota y automatizada: Los RTG modernos pueden ser operados de forma remota o incluso semiautomatizada, reduciendo la necesidad de intervención manual, mejorar la seguridad y mejorar la precisión operativa.

8. Beneficios ambientales

Emisiones más bajas (RTG eléctricos): Los RTG con alimentación eléctricamente producen emisiones más bajas que sus contrapartes con diesel, contribuyendo a las operaciones más verdes y el cumplimiento de las regulaciones ambientales.

Modelos híbridos: Algunos RTG usan tecnología híbrida, que combina energía eléctrica y diesel, lo que reduce aún más el consumo de combustible y las emisiones al tiempo que proporciona flexibilidad operativa.

9. Escalabilidad

Adecuado para diferentes tamaños de terminal: Los RTG son adecuados para terminales de varios tamaños, desde patios intermodales a pequeña escala hasta grandes puertos de contenedores, ya que son fáciles de escalar y ajustar de acuerdo con el tamaño del patio y las necesidades operativas.

10. Implementación rápida y bajo mantenimiento

Fácil de implementar: Los RTG son relativamente rápidos de instalar y configurar en yardas de contenedores en comparación con otros tipos de grúas que requieren infraestructura permanente.

Bajo mantenimiento: Los RTG modernos, especialmente los modelos eléctricos o híbridos, están construidos con menos piezas móviles y están diseñadas para reducir la necesidad de mantenimiento frecuente, minimizar el tiempo de inactividad y los costos operativos.

En resumen, elGrúa de gantry de gomaProporciona una solución flexible, eficiente y rentable para el manejo de contenedores en entornos dinámicos y de alta densidad, lo que lo convierte en un activo esencial en las industrias de logística y navegación.





A Gantry Gantry Crane (RTG)se usa ampliamente en diversas industrias donde se requiere manejo eficiente de contenedores y gestión de materiales. Su flexibilidad, movilidad y capacidad para apilar contenedores lo convierten en un equipo esencial en varias aplicaciones. Estas son las áreas clave donde se aplican los RTG:

1. Terminales y puertos de contenedores

Uso principal: Los RTG se utilizan principalmente en puertos marítimos y terminales de contenedores para manejar y apilar contenedores. Son esenciales para cargar y descargar contenedores de los barcos y transferirlos a áreas de almacenamiento o camiones para un mayor transporte.

Apilamiento de contenedores: Los RTG permiten el apilamiento de alta densidad de contenedores, optimizando el uso del espacio de patio disponible y permitiendo un almacenamiento y recuperación eficientes de contenedores.

2. Patios intermodales

Transferencia intermodal: Los RTG se usan en patios intermodales para transferir contenedores entre diferentes modos de transporte, como camiones, trenes y barcos. Su movilidad los hace ideales para mover contenedores a través del patio sin estar restringidos por rieles.

Operaciones ferroviarias: Los RTG se utilizan para levantar contenedores dentro y fuera de los vagones, facilitando el transporte intermodal, lo que implica el uso de vehículos ferroviarios y de carretera para mover contenedores a largas distancias.

3. Centros de logística y distribución

Almacenamiento de contenedores: Las compañías de logística utilizan RTGS para apilar y almacenar contenedores en grandes centros de distribución, asegurando el uso eficiente del espacio y el fácil acceso para la carga y descarga de operaciones.

Manejo de materiales: Los RTG también se utilizan para manejar varios tipos de carga y materiales, además de contenedores, lo que los hace versátiles para diferentes tipos de operaciones logísticas.

4. Depósitos de contenedores interiores (ICDS)

Manejo de contenedores fuera del cubo: Los RTG se usan comúnmente en depósitos de contenedores interiores (ICD) ubicados lejos de los puertos marítimos. Facilitan el almacenamiento, la transferencia y el manejo de contenedores que llegan o destinan a los puertos, proporcionando una solución rentable para la gestión del contenedor interior.

Descongestionando puertos: Los depósitos de contenedores del interior ayudan a descongestionar los puertos marítimos ocupados al almacenar temporalmente los contenedores lejos del área del puerto, y los RTG son críticos en estas operaciones para administrar el apilamiento y recuperación de contenedores de manera eficiente.

5. Zonas de libre comercio y zonas económicas especiales (SEZS)

Comercio y fabricación: En zonas de libre comercio y SEZS, los RTG se utilizan para manejar contenedores involucrados en actividades de importación/exportación y fabricación. Estas áreas a menudo requieren un manejo eficiente de grandes cantidades de contenedores, y los RTG juegan un papel crucial en la organización y manejo.

Operaciones aduaneras: RTGS ayudan en el almacenamiento y el movimiento de contenedores que se someten a inspecciones aduaneras, aceleran el proceso de inspección y mejoran la eficiencia operativa general.

6. Proyectos de construcción e infraestructura

Manejo de materiales prefabricados: En proyectos de construcción o infraestructura a gran escala, los RTG a veces se usan para manejar materiales prefabricados o equipos pesados ​​almacenados en contenedores. Esto es especialmente útil en proyectos que requieren un manejo extenso de materiales en áreas de almacenamiento temporal.

Levantamiento de carga pesada: Los RTG también se pueden adaptar para levantar equipos y materiales de construcción pesados ​​en lugares donde se requieren operaciones de alta apilamiento o grúa móvil.

7. Centrales de energía y energía

Manejo de equipos grandes: En industrias como las centrales energéticas y energéticas, los RTG se pueden usar para manejar equipos y maquinaria de gran tamaño o pesado que se entregan en contenedores. Proporcionan una solución flexible para levantar, mover y colocar artículos pesados ​​en áreas de almacenamiento o operativas.

8. Manejo de minería y material a granel

Transporte de contenedores a granel: Los RTG a veces se usan en operaciones mineras para manejar contenedores de materiales a granel. Esto incluye mover minerales, minerales o materias primas que se almacenan en recipientes grandes para el transporte a otras instalaciones para su procesamiento.

Operaciones de patio eficientes: La capacidad de la grúa para moverse libremente y manejar múltiples contenedores a la vez lo convierte en un activo valioso en las operaciones mineras donde deben transportarse grandes volúmenes de material.

9. Astilleros

Construcción naval y mantenimiento: Los RTG se utilizan en astilleros para manejar contenedores y equipos durante la construcción, reparación y mantenimiento de barcos. Ayudan en piezas móviles, maquinaria y otros materiales esenciales almacenados en contenedores.

Manejo de carga: Los RTG también se usan en astilleros que manejan la carga y descarga de carga para barcos que transportan contenedores u otros tipos de carga.

10. Industria automotriz

Almacenamiento de vehículos y piezas: La industria automotriz utiliza RTGS para manejar contenedores llenos de piezas de vehículos o incluso vehículos completos. Los RTG facilitan el apilamiento y la organización eficientes de estos contenedores en grandes yardas o áreas de almacenamiento.

11. Industria pesada y fabricación

Manejo de equipos industriales: En las plantas de fabricación, especialmente aquellas que se ocupan de equipos industriales pesados, los RTG se utilizan para transportar artículos grandes almacenados en contenedores entre diferentes partes de la instalación. Son particularmente útiles en las operaciones donde la optimización del espacio y la movilidad son cruciales.

Transporte material: Los RTG también se utilizan para mover materias primas o productos terminados dentro de grandes instalaciones industriales, mejorando la eficiencia de manejo de materiales.

12. Aplicaciones militares y de defensa

Manejo de carga militar: Los RTG a veces se usan en logística militar y de defensa para manejar equipos y suministros militares almacenados en contenedores. Estas grúas ofrecen la capacidad de movilizar y organizar rápidamente materiales militares en depósitos o bases de campo.

Soporte logístico: Los RTG se pueden desplegar en bases o puertos militares para manejar contenedores militares y organizar equipos para un despliegue rápido en operaciones.

13. Reciclaje y gestión de residuos

Manejo de materiales reciclables: Los RTG se utilizan en instalaciones de reciclaje donde se manejan y almacenan grandes cantidades de materiales reciclables en contenedores. Permiten un movimiento eficiente y el apilamiento de estos contenedores, mejorando la utilización del espacio en los patios de reciclaje.

Manejo de contenedores de desechos: En algunos casos, se pueden emplear RTG para manejar los contenedores utilizados para la gestión de residuos, especialmente en instalaciones que almacenan o transfieren grandes volúmenes de desechos.

Resumen de aplicaciones:

Puertos y terminales de contenedores

Yardas intermodales y operaciones ferroviarias

Logística, almacenamiento y distribución

Depósitos de contenedores interiores (ICDS)

Zonas económicas especiales (ZEZ)

Proyectos de construcción e infraestructura

Manejo de minería y material a granel

Astilleros y la industria automotriz

Fabricación pesada y centrales eléctricas

Logística militar y de defensa

Reciclaje y gestión de residuos

Estas diversas aplicaciones demuestran la versatilidad e importancia de los RTG en las industrias donde el manejo de los contenedores, la movilidad y el apilamiento son críticos para la eficiencia operativa.





1. Diseño e ingeniería

Ingeniería detallada: desarrolle dibujos y especificaciones de ingeniería detallados, incluidos el haz principal, el polipasto, el carro, los carruajes finales y otros componentes.

Simulación y modelado: Use el diseño asistido por computadora (CAD) y las herramientas de simulación para modelar el rendimiento de la grúa y optimizar su diseño.

2. Selección de material

Especificaciones del material: Seleccione materiales de alta calidad que cumplan con los requisitos de resistencia, durabilidad y resistencia al calor. Los materiales comunes incluyen acero de alta resistencia, aleaciones y recubrimientos especializados.

Adquisición: Materiales de origen de proveedores aprobados, asegurando que cumplan con los estándares necesarios de calidad y certificación.

3. Fabricación de componentes

Corte y conformación: corte y moldee las materias primas en los componentes requeridos, como vigas, columnas y soportes. Esto puede involucrar procesos como el corte de plasma, el corte con láser y el mecanizado. Mastamiento y ensamblaje: componentes de soldadura juntos para formar los elementos estructurales de la grúa. Esto incluye soldar el haz principal, los carruajes finales y otras piezas de carga.

4. Asamblea

Subensamblaje: ensamble los componentes individuales, como el sistema de alza, el carro y los carruajes finales, en subconjuntos. Esto implica ajustar piezas y garantizar una alineación adecuada. Menor ensamblaje: Combine subconjuntos para construir la estructura completa de la grúa. Esto incluye montar el polipasto y el carro en el haz principal, unir los carros finales e instalar los sistemas de control.

5. Integración de sistemas

Sistemas eléctricos: instale componentes eléctricos, incluidos motores, paneles de control, cableado y sensores. Asegúrese de que los sistemas eléctricos de la grúa estén debidamente integrados y probados.

Sistemas de control: implementar y configurar sistemas de control, como controladores lógicos programables (PLC), controles remotos y dispositivos de seguridad. Verifique que los sistemas de control funcionen correctamente y estén calibrados.

6. Prueba y garantía de calidad

Prueba preoperacional: realizar pruebas preoperacionales para verificar la funcionalidad de la grúa, incluidas las pruebas de carga, las pruebas operativas de los mecanismos de elevación y viaje, y las verificaciones del sistema de control.

Pruebas de seguridad: verifique que las características de seguridad, como interruptores de límite, alarmas y paradas de emergencia, funcionen correctamente y cumplan con los estándares de seguridad.

Inspección: realice una inspección detallada de la estructura y componentes de la grúa para garantizar el cumplimiento de las especificaciones de diseño y los estándares de calidad.

7. Ajustes finales y calibración

Ajunte: haga los ajustes necesarios para optimizar el rendimiento de la grúa y garantizar un funcionamiento sin problemas. Esto puede incluir sensores de calibración, controles de ajuste y ajuste del sistema de elevación.

Documentación: Prepare y revise la documentación, incluidos los manuales de operación, las guías de mantenimiento e instrucciones de seguridad.

8. Entrega e instalación

Transporte: Organice el transporte de la grúa al sitio de instalación, asegurando que se maneje y envíe de forma segura para evitar daños.

Instalación: Supervisa la instalación de la grúa en las instalaciones del cliente, incluidos el ensamblaje, la alineación y la conexión con fuentes de energía y sistemas de control.

Capacitación: brinde capacitación para operadores y personal de mantenimiento para garantizar que estén familiarizados con los procedimientos de operación y seguridad de la grúa.

9. Comisionamiento y entrega

Coss puesta en marcha: Realice pruebas finales de puesta en marcha para verificar que la grúa funcione correctamente en condiciones del mundo real y cumpla con las especificaciones de rendimiento.

Entrada: entrega oficialmente la grúa al cliente, proporcionando toda la documentación necesaria, incluidos los certificados de cumplimiento, la información de garantía y los programas de mantenimiento.







Inspección de material

Inspección de calidad: la estricta inspección de calidad se lleva a cabo sobre las materias primas compradas para garantizar que cumplan con los requisitos de diseño y los estándares nacionales.

Almacenamiento de materiales: los materiales calificados se almacenan de acuerdo con la clasificación para evitar la corrosión o el daño.

Corte y formación

Corte de acero: use el corte de plasma, el corte con láser o el corte de llama y otras tecnologías para cortar el acero de acuerdo con el tamaño del dibujo del diseño.

Procesamiento de formación: forme la placa de acero a través de la flexión, el rodamiento, la soldadura y otros procesos para fabricar el haz principal, el haz final y otras piezas estructurales.

Soldadura

Soldadura por componentes: las piezas de acero cortadas y formadas están soldadas en las estructuras principales, como el haz principal, el haz final y el tranvía. El proceso de soldadura debe controlarse estrictamente para garantizar la resistencia estructural y la calidad de la soldadura.

Inspección de soldadura: use tecnología de prueba no destructiva (como pruebas ultrasónicas, pruebas radiográficas) para inspeccionar las soldaduras para garantizar que no haya grietas u otros defectos.

Mecanizado

Mecanizado de precisión: el mecanizado de precisión se realiza en los componentes clave de la grúa, como juegos de ruedas, asientos de rodamiento, poleas, etc., para garantizar su precisión dimensional y calidad de la superficie.

Ensamblaje de toda la máquina

Asamblea general: sobre la base del pre-ensamblaje, se lleva a cabo el ensamblaje general de la grúa, incluida la instalación final del haz principal, el haz final, el mecanismo de elevación, el mecanismo de caminar, etc.

Puesta en marcha y pruebas

En condiciones dinámicas, se prueba el rendimiento operativo de la grúa, incluidas las pruebas de levantamiento, caminar, dirección y otras funciones. El tamaño general de la grúa del puente ensamblada se verifica para garantizar que todas las dimensiones cumplan con los requisitos de diseño.

Pulverización y tratamiento anticorrosión

El tratamiento de la superficie eliminación de óxido: eliminación de óxido en la superficie de la grúa, los métodos comunes incluyen arenque, encurtimiento, etc. Pulverización de imprimadores: pulverización de pulverización anticorrosión en la superficie tratada para prevenir la oxidación y corrosión del metal. Pulverización de colores de pulverización de la capa superior: rocíe la capa superior de acuerdo con los requisitos del cliente o los estándares de la industria para darle a la grúa un efecto protector y decorativo. Marcado: después de rociar, marque la información de identificación de la grúa de acuerdo con las especificaciones, como el modelo, la carga nominal, etc.

Fábrica e instalación

Embalaje y transporte

Protección de embalaje: empaqueta de protección de protección de protección de la grúa para evitar daños durante el transporte. Disposición de transporte: de acuerdo con el tamaño del equipo y las condiciones de transporte, seleccione un método de transporte adecuado para transportar la grúa al sitio del cliente.

Aceptación y entrega

Aceptación del cliente

Aceptación en el sitio: el cliente conduce a la aceptación en el sitio de la grúa de acuerdo con los requisitos del contrato y las especificaciones técnicas para verificar el rendimiento y la calidad del equipo.

Rectificación del problema: si se encuentran algún problema, el fabricante debe rectificarlos a tiempo para garantizar que el equipo cumpla completamente con los requisitos del cliente. Entrega y uso de capacitación operativa: el fabricante generalmente capacita a los operadores del cliente para asegurarse de que puedan operar la grúa de manera correcta y segura.

Etiqueta: CONTACETER CUENTA TIRED CONTRATION, CONTAYER CONTENEDOR CONTENEADOR CUENTA TIRED CULLA Fabricantes de grúas, proveedores, fábrica
