Grúa viajera de una sola viga

Este tipo de grúa es ideal para aplicaciones que requieren altas capacidades de elevación y grandes luces. También es altamente eficiente y se puede operar con facilidad, lo que lo convierte en una opción popular para muchas instalaciones industriales.



La grúa viajera aérea de viga única está disponible en una variedad de capacidades, que van desde unas pocas toneladas hasta varios cientos de toneladas. También está disponible con varias alturas de elevación y luces, lo que permite personalizarlo para satisfacer las necesidades específicas de cada aplicación.



La grúa está equipada con una serie de características de seguridad, que incluyen protección contra sobrecarga, botones de parada de emergencia y dispositivos de seguridad que evitan colisiones y garantizan un funcionamiento seguro.



En general, la grúa puente puente de viga única es una solución confiable y rentable para manejar cargas pesadas en entornos industriales.

• Capacidad: 1-20toneladas
• Capacidad: 3.2-80toneladas
• Longitud del tramo: 4-31.5m
• Altura de elevación: personalizado según las condiciones del sitio de los clientes
• Servicio de trabajo: FEM estándar A5
• Voltaje Rage: 220V~690V, 50-60Hz, 3ph AC
• Clase de protección: IP54 IP55
• Modo de control de grúa: Control colgante / Control remoto / Control de cabina





1. Grúa de conjunto completo

La grúa puente monorriel es un tipo de grúa industrial diseñada para levantar y transportar cargas pesadas. Consiste en una sola viga que se extiende a lo ancho de la instalación y está soportada por un par de cabezales que están montados sobre rieles. La viga generalmente está hecha de acero y soporta un polipasto que se puede usar para levantar y mover objetos pesados. La grúa está controlada por un operador que usa un control colgante o un control remoto por radio para mover el polipasto y la grúa a lo largo de las vías. Las grúas viajeras aéreas de una sola viga se utilizan comúnmente en instalaciones de fabricación, almacenes y patios de embarque para mover materiales y equipos pesados. Están diseñados para ser muy duraderos y fiables, con una larga vida útil y requisitos mínimos de mantenimiento.



2. Viga principal

1) La viga principal de una grúa puente de viga única es el componente estructural principal que soporta la carga y otros componentes de la grúa. Consiste en una viga horizontal que corre a lo largo de la grúa y generalmente está hecha de acero.

2) La viga principal se puede diseñar en una variedad de configuraciones para adaptarse a las necesidades específicas de la aplicación, como la longitud del tramo y la capacidad de peso requerida. El diseño tendrá en cuenta factores como el tipo de carga que se eleva, el número de elevaciones por hora y el entorno de trabajo.

3) La viga principal generalmente tendrá un diseño abierto con arriostramiento transversal para brindar estabilidad lateral y evitar el balanceo. También puede incorporar rieles de carro que corren a lo largo de la viga para que el carro se mueva.

4) En una grúa puente de una sola viga, la viga principal está sostenida por cabezales que corren a lo largo de las vigas de la pista. Los testeros incluyen ruedas que les permiten moverse a lo largo de las vigas de la pista y soportar la carga a medida que se mueve de un lugar a otro.

5) En general, la viga principal es un componente fundamental de una grúa puente de viga única, ya que proporciona la fuerza y ​​el soporte necesarios para permitir operaciones de elevación seguras y eficientes.

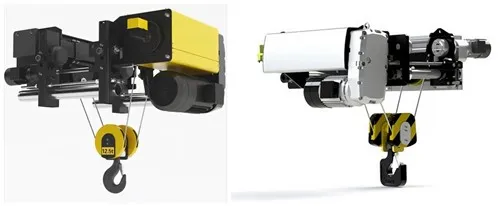

3. Polipasto de cable eléctrico

1) Un polipasto eléctrico de cable de una sola viga consta de una sola viga horizontal (viga) que soporta el peso del polipasto y la carga que se eleva. El polipasto está equipado con un cable de acero que se enrolla alrededor de un tambor y se sujeta a un gancho de elevación.

2) El polipasto eléctrico de cable está accionado por un motor eléctrico que acciona una caja de cambios para proporcionar el par necesario para levantar la carga. La caja de engranajes está conectada al tambor a través de un sistema de engranajes y proporciona la reducción de velocidad necesaria para garantizar que el cable de acero no se deslice ni se dañe durante la operación.

3) Los polipastos eléctricos de cable de una sola viga se utilizan comúnmente en fábricas, almacenes y otros entornos industriales donde es necesario levantar y mover cargas pesadas. Por lo general, se operan con un control remoto que permite al usuario controlar la elevación y el descenso de la carga desde una distancia segura.

4) En general, el polipasto eléctrico de cable de una sola viga es una forma confiable y eficiente de levantar y mover cargas pesadas en un entorno industrial. Su tamaño compacto y su facilidad de operación lo convierten en una opción popular para muchas empresas.

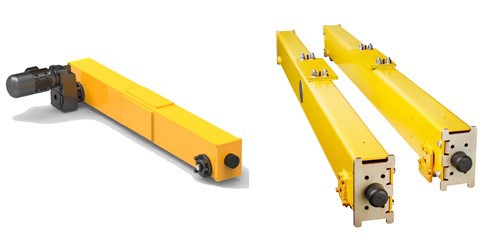

4. Carros finales

1) Los carros extremos de grúas puente de viga única son los componentes de una grúa puente de viga única que sostienen la viga de la grúa y le permiten viajar a lo largo de los rieles de la pista. Los carros finales están diseñados para proporcionar una superficie de rodadura estable y suave para la viga de la grúa, lo que garantiza que se mueva de manera eficiente y segura.

2) Por lo general, el conjunto del carro del extremo incluye un marco que soporta la viga de la grúa y proporciona un punto de montaje para el carro del polipasto. El marco también está equipado con un juego de ruedas que corren a lo largo de los rieles de acero de la pista. Dependiendo de la aplicación, los carros finales pueden ser de empuje o tracción, lo que significa que están equipados con un sistema de accionamiento motorizado o un sistema manual que permite al operador de la grúa mover la grúa a lo largo de los rieles.

3) El conjunto del carro del extremo suele ser uno de los componentes más críticos de una grúa puente, ya que está sujeto a altos niveles de estrés y tensión durante el funcionamiento normal. Como tales, los carros de los extremos deben diseñarse y fabricarse cuidadosamente para garantizar la durabilidad, la resistencia y la confiabilidad. Además, los carros de los extremos también deben inspeccionarse y mantenerse regularmente para garantizar que funcionen de manera segura y eficiente.



5. Rueda de grúa

1) La rueda de la grúa es uno de los componentes clave de la grúa EOT de viga única y se utiliza para soportar y guiar el carro a lo largo de la pista. Por lo general, está hecho de acero de alta resistencia con un revestimiento de superficie duradero y está diseñado para soportar las cargas pesadas y el desgaste constante del uso industrial.

2) La rueda de la grúa está montada sobre un conjunto de cojinetes que le permite girar fácilmente y puede ajustarse para garantizar un movimiento suave y preciso del carro a lo largo de la pista. A menudo es una de las partes más críticas de la grúa y requiere mantenimiento e inspección regulares para garantizar un funcionamiento confiable y seguro.

3) El juego de ruedas de alta calidad está hecho de acero 45# forjado, desbaste, acondicionamiento y acabado. La dureza del tratamiento térmico es HB305 ~ 385, y la dureza de la capa de endurecimiento a 18 mm de profundidad no es inferior a HB250. El eje de la rueda está hecho de acero 45#, que está rugoso, templado y acabado. La dureza del tratamiento térmico es de 250 ~ 280 HB.



6. Gancho de grúa

El gancho de una grúa monorraíl es un componente esencial que suspende la carga y permite su elevación y transporte. Por lo general, está unido a una cuerda o cadena de acero que está conectada al polipasto, que es responsable de subir y bajar la carga. El gancho está diseñado para agarrar con seguridad la carga y mantener un cierto ángulo para evitar que se resbale o se vuelque durante el tránsito. Los ganchos de las grúas aéreas de una sola viga están disponibles en una variedad de tamaños y capacidades para adaptarse a diferentes aplicaciones. Siempre deben inspeccionarse regularmente y mantenerse para garantizar un funcionamiento seguro.



7. Motor

El motor de la grúa es un componente importante de una grúa puente de viga única. Es el encargado de proporcionar energía a la grúa para mover la carga horizontalmente a lo largo de la pista. El motor suele ser un motor de CA que está diseñado para proporcionar un alto par a bajas velocidades, lo cual es necesario para levantar y mover cargas pesadas. El motor está conectado a una caja de engranajes, que reduce la velocidad del motor y aumenta el par. Esto permite que la grúa levante y mueva cargas pesadas con facilidad. El motor está controlado por un variador de frecuencia (VFD) para garantizar movimientos precisos y suaves de la grúa. El tamaño y la capacidad del motor dependen de la capacidad de carga de la grúa y la velocidad requerida para la aplicación.



8. Sistema de alarma de sonido y luz y dispositivo de seguridad de interruptor de límite

1) Cada grúa estará equipada con un sistema de alarma de luz y sonido y para que sea una forma efectiva de mantener a las personas seguras en situaciones de emergencia. Es importante asegurarse de que el sistema se pruebe y mantenga periódicamente para asegurarse de que funciona correctamente.

2) El interruptor de límite se puede usar ampliamente en el control tridimensional y la limitación del recorrido de la maquinaria de elevación, y puede proteger la grúa.



9. Dispositivo de seguridad

Existen varios dispositivos de seguridad que se pueden implementar en una grúa puente monorraíl, entre ellos:



1) Finales de carrera:Estos interruptores se colocan en ambos extremos de la vía de la grúa y aseguran que la grúa no se salga de la vía. También se pueden usar para establecer límites superior e inferior para el recorrido de la grúa.

2) Botón de parada de emergencia:Este botón detiene instantáneamente la grúa en caso de emergencia, protegiendo tanto al operador como a la carga.

3) Protección de sobrecarga:Este dispositivo evita que la grúa levante o mueva cargas que excedan su capacidad nominal. Se puede implementar mediante células de carga o sensores de presión.

4) Sistema de prevención de colisiones:Este sistema utiliza sensores para detectar obstáculos en el camino de la grúa y detener el movimiento de la grúa para evitar colisiones.

5) Dispositivo antidescarrilamiento:Este dispositivo evita que la grúa descarrile en caso de que se salga de la vía. Se puede implementar utilizando abrazaderas de riel o barridos de riel.

6) Alarmas y luces de advertencia:Estos dispositivos advierten a las personas en el área que la grúa está en funcionamiento y ayudan a prevenir accidentes.

7) Parada de emergencia por control remoto:Este dispositivo permite al operador detener la grúa de forma remota en caso de emergencia.

La implementación de estos dispositivos de seguridad puede ayudar a proteger a los trabajadores, evitar daños a la carga y prolongar la vida útil de la grúa.



10. Modo de control

El sistema de control para una grúa viajera de viga única generalmente incluye los siguientes componentes:

1) Control de elevación:Este controla la elevación y el descenso de la carga mediante una unidad de elevación accionada por motor eléctrico.

2) Mando de puente:Este controla el movimiento lateral de la grúa a lo largo de la pista accionando el motor del puente.

3) Control de carros: Esto controla el movimiento hacia adelante y hacia atrás del carro a lo largo de la viga, que es accionado por un motor de carro.

4) Control colgante:Este es un dispositivo de control remoto portátil que permite al operador controlar manualmente la grúa.

5) Caracteristicas de seguridad:El sistema de control también incluye varias funciones de seguridad, como protección contra sobrecarga, interruptores de límite y botones de parada de emergencia para garantizar el funcionamiento seguro de la grúa.

6) Fuente de alimentación:El sistema de control está alimentado por una fuente de alimentación eléctrica, generalmente un motor de CA trifásico, que convierte la energía en energía de alto voltaje que impulsa los motores para levantar, puentear y mover el carro.

7) En general, el sistema de control está diseñado para garantizar que la grúa opere de manera segura, eficiente y confiable, mientras proporciona al operador controles precisos y fáciles de usar para manipular la carga.



11. Bosquejo









Hay varias ventajas de una grúa puente de viga única:



1. Costo reducido: Debido a su diseño simple y construcción liviana, las grúas viajeras monorraíles son menos costosas que las grúas birraíles.

2. Fácil instalación:La instalación de una grúa monorraíl es comparativamente más fácil y rápida en comparación con las grúas birraíles.

3. Requisito de espacio libre más bajo:Como la grúa de una sola viga tiene un requisito de espacio libre más bajo, no es necesario tener techos altos en la planta de fabricación.

4. Construcción ligera:La grúa de viga única es de construcción liviana, lo que resulta en menos tensión en la estructura del edificio.

5. Bajo mantenimiento:El reducido número de piezas móviles en la grúa monorraíl significa menos mantenimiento en comparación con una grúa birraíl.

6. Ideal para cargas ligeras:La grúa monorraíl es ideal para cargas ligeras de hasta 20 toneladas, lo que la hace perfecta para pequeñas organizaciones de fabricación.

7. Alta eficiencia:La grúa de viga única ofrece capacidades eficientes de manejo de materiales, lo que reduce los costos de mano de obra y aumenta la productividad.





Una grúa puente de viga única es un tipo popular de grúa que se utiliza en diversas aplicaciones en las que es necesario levantar y mover materiales de un lugar a otro. Estas son algunas aplicaciones comunes de las grúas viajeras aéreas de viga única:



1. Instalaciones de fabricación y producción:Las grúas puente se usan comúnmente en fábricas y plantas de producción para mover materias primas, productos terminados y maquinaria pesada de un lugar a otro. Son particularmente útiles para levantar y colocar artículos pesados ​​y voluminosos, que serían difíciles o imposibles de mover manualmente para los trabajadores.

2. Instalaciones de depósito y almacenamiento:Las grúas puente también se usan comúnmente en almacenes e instalaciones de almacenamiento para mover artículos pesados ​​para almacenarlos o cargarlos en camiones para su transporte. Son particularmente útiles en instalaciones de almacenamiento de varios niveles donde los artículos deben moverse entre pisos y niveles.

3. Sitios de construcción:Las grúas puente de una sola viga también se utilizan en la industria de la construcción para proyectos de construcción. Se utilizan para mover equipos y materiales pesados ​​alrededor del sitio de construcción, como vigas de acero, bloques de concreto y tuberías.

4. Envío y logística:Las grúas puente también se utilizan en puertos de envío y centros de logística para mover contenedores de carga y mercancías pesadas dentro y fuera de barcos o camiones. Son particularmente útiles para el manejo de carga delicada y costosa.

5. Generación de energía:Las grúas puente se utilizan en centrales eléctricas para trabajos de mantenimiento y reparación. Se utilizan para mover maquinaria y equipos pesados, como turbinas y generadores.

En resumen, las grúas puente de viga única son máquinas versátiles que se pueden usar en una variedad de industrias y aplicaciones donde se requiere levantar y mover objetos pesados.













La empresa ha instalado una plataforma inteligente de gestión de equipos, y ha instalado 310 conjuntos (sets) de robots de manipulación y soldadura. Después de completar el plan, habrá más de 500 conjuntos (conjuntos) y la tasa de conexión en red del equipo alcanzará el 95 por ciento. Se han puesto en funcionamiento 32 líneas de soldadura, se planea instalar 50 y se ha alcanzado la tasa de automatización de toda la línea de productos.
