Grúa aérea con cuchara de agarre

Una grúa aérea con cangilón de agarre generalmente consta de un puente, una pista, un mecanismo de elevación, un cangilón de agarre y un sistema de carro. El cucharón de agarre está diseñado para abrirse y cerrarse automáticamente, lo que le permite recoger y soltar materiales con facilidad.



Una de las ventajas significativas de una grúa aérea de cuchara con agarre es su capacidad para manejar múltiples tipos de materiales de manera rápida y eficiente. Puede diseñarse con funciones opcionales, como un cucharón de agarre giratorio, funciones de seguridad avanzadas y funcionamiento por control remoto.



Las grúas aéreas de cuchara con agarre están disponibles en varias configuraciones, incluidos los diseños de viga simple, viga doble y grúa pórtico. La capacidad y las especificaciones de estas grúas se pueden personalizar para cumplir con los requisitos operativos específicos según la aplicación y el rendimiento de producción deseado.



En resumen, las grúas puente de cuchara son una herramienta esencial para cualquier operación que requiera un manejo eficiente de materiales a granel. Sus características avanzadas, rendimiento confiable y diseño personalizable lo convierten en una solución ideal para diversas aplicaciones industriales..

• Capacidad: 5-800/50 toneladas
• Longitud del tramo: 4-35m
• Altura de elevación: 3-50m
• Servicio de trabajo: A4, A5, A6, A7
• Voltaje Rage: 220V~690V, 50-60Hz, 3ph AC
• Temperatura ambiente de trabajo: -25 grados - más 50 grados, humedad relativa menor o igual al 85 por ciento
• Modo de control de la grúa: Control de piso / Control remoto / Cabina

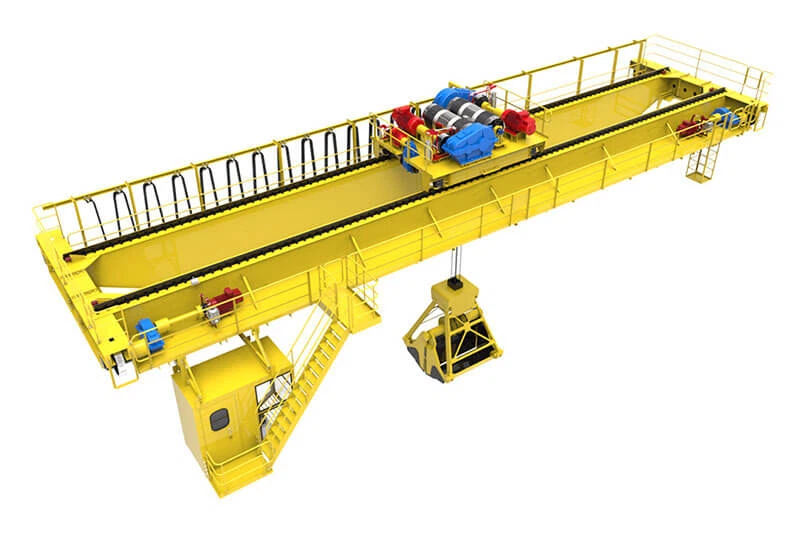

1. Grúa de conjunto completo

La grúa aérea con cucharón de agarre es un tipo de grúa para manejo de materiales que se utiliza para levantar y transferir materiales a granel en diferentes industrias, como la minería, la construcción y el transporte marítimo. El sistema de grúa consta de un puente con un carro y un cucharón acoplado al extremo de un polipasto. El cucharón de agarre es operado por el mecanismo de elevación de cadena, que levanta y deja caer los materiales según sea necesario. El puente grúa con cuchara de cuchara es una solución eficiente y rentable para manipular grandes cantidades de materiales de forma rápida y segura. También se puede personalizar para satisfacer necesidades y requisitos específicos.

2. Viga principal

1) La viga principal de una grúa puente de cuchara se refiere a la viga horizontal que corre a lo largo de la estructura de la grúa. Esta viga generalmente se ubica sobre la cabina del operador y está diseñada para soportar el peso del cucharón y cualquier material que se levante. La viga principal generalmente está hecha de acero resistente y está diseñada para soportar las tensiones asociadas con el levantamiento de cargas pesadas.

2) Con el fin de garantizar un funcionamiento seguro, la viga principal de una grúa puente con cuchara de agarre debe inspeccionarse periódicamente para detectar signos de daños o corrosión. Cualquier problema debe ser abordado de inmediato por un profesional calificado para garantizar que la grúa siga siendo segura y confiable para usar. Además, el mantenimiento y la lubricación adecuados de la viga principal y otros componentes pueden ayudar a prolongar la vida útil de la grúa y evitar costosos tiempos de inactividad debido a averías o mal funcionamiento.



3. Sistema de elevación

1) El sistema de elevación de grúa aérea con cucharón de agarre es un tipo de grúa que utiliza un cucharón de agarre para levantar y transportar materiales pesados. Este tipo de grúa se usa comúnmente en industrias como la minería, la construcción y la manufactura.

2) La grúa consta de un carro que se desplaza a lo largo del puente grúa, que se apoya en dos carriles paralelos. El cucharón de cuchara está suspendido del carro y se puede bajar y subir mediante un mecanismo de elevación.

3) El cucharón de agarre en sí está diseñado para contener materiales como arena, grava, carbón y minerales. Consiste en dos mordazas articuladas que son operadas por un sistema hidráulico o mecánico. Las mordazas se pueden abrir y cerrar para recoger el material y luego soltarlo en el lugar deseado.

4) El sistema de elevación con grúa aérea con cuchara de agarre proporciona una solución flexible y eficiente para el manejo de materiales pesados, ya que permite un posicionamiento preciso y un vertido controlado. También elimina la necesidad de mano de obra, lo que la convierte en una opción más segura y rentable para el manejo de materiales a gran escala.



4. Carros finales



5. Mecanismo de desplazamiento de la grúa

El mecanismo de desplazamiento de la grúa en una grúa aérea con cuchara de agarre se refiere al componente que permite que la grúa se mueva a lo largo de la pista. Este movimiento está controlado por un sistema de tracción motorizado que se encarga de impulsar las ruedas u orugas que van unidas a la parte inferior de la grúa. El mecanismo de desplazamiento de la grúa está diseñado para garantizar un movimiento suave y preciso de la grúa, lo que le permite acceder a diferentes áreas del espacio de trabajo y colocar el cucharón de agarre exactamente donde se necesita. El mecanismo generalmente consta de un polipasto eléctrico, un carro y un puente, todos los cuales trabajan juntos para facilitar el viaje eficiente de la grúa.



6. Mecanismo de desplazamiento del carro

1) El mecanismo de traslación del carro de la grúa aérea con cuchara de agarre es un sistema que permite que una grúa se mueva horizontalmente a lo largo de un riel o vía. Este mecanismo consta de un motor, una caja de cambios y ruedas que permiten que el carro de la grúa se desplace de un lado a otro a lo largo de una viga de pista.

2) El cucharón de cuchara está conectado al carro de la grúa y se usa un polipasto eléctrico para bajar y subir el cucharón de cuchara. El cucharón de agarre se utiliza para mover materiales como arena, grava o carbón de un lugar a otro.

3) El mecanismo de desplazamiento del carro es esencial para el movimiento eficiente de materiales dentro de un almacén o sitio de construcción. Este mecanismo asegura que la grúa pueda mover cargas pesadas de forma rápida y segura, sin necesidad de reposicionar constantemente la grúa para acceder a los materiales.

4) En general, el mecanismo de traslación del carro de la grúa aérea con cuchara de agarre es un componente necesario de cualquier operación de manejo de materiales que requiera el movimiento de cargas pesadas a largas distancias.



7. Rueda de grúa

1) La rueda de la grúa es un componente clave de la grúa aérea y está diseñada para soportar el peso de la grúa a medida que se desplaza por la pista. La rueda de la grúa generalmente está hecha de acero o hierro fundido y está montada en un eje que está conectado al motor o al sistema de transmisión de la grúa.

2) La rueda de la grúa debe estar diseñada para soportar las cargas pesadas y el movimiento constante de la grúa, así como cualquier factor externo, como temperaturas extremas o condiciones ambientales. El mantenimiento y la inspección adecuados de la rueda de la grúa son esenciales para garantizar el funcionamiento seguro y eficiente de la grúa puente.

3) Todos los juegos de ruedas tipo caja de esquina salen por tuberías de aceite, lo cual es conveniente para el engrase y el mantenimiento.

El material de la rueda adopta ZG340-640 y está sujeto a un tratamiento térmico y enfriamiento de frecuencia industrial avanzados.

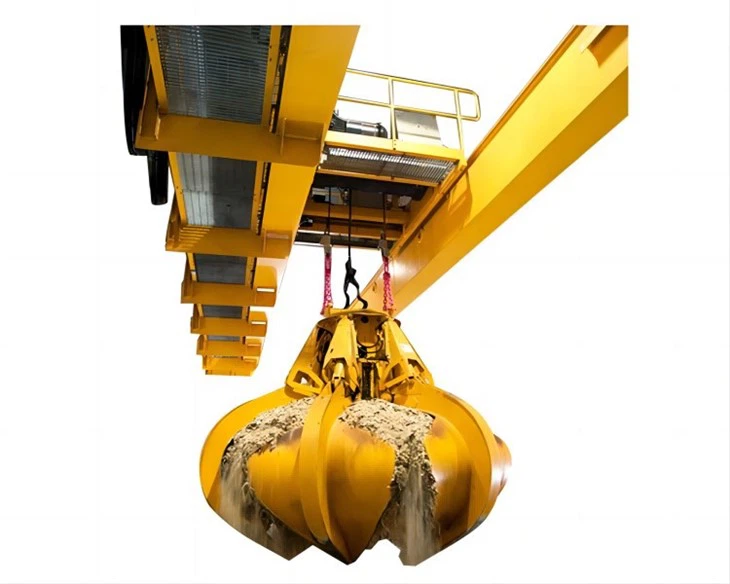

8. Gancho de grúa y cubo de agarre

1) Cucharón de agarre: un cucharón de agarre es un tipo de accesorio para grúas que se utiliza para levantar y transportar materiales sueltos como arena, grava y tierra. El cucharón de agarre se puede abrir y cerrar para permitir que el material se cargue y descargue de manera eficiente y precisa.

2) Gancho de grúa: un gancho de grúa es un accesorio que se monta en el extremo del brazo de una grúa y se usa para levantar y izar materiales pesados. El gancho se puede ajustar para manejar diferentes tamaños y formas de carga y se puede equipar con características de seguridad como pestillos y cerraduras para sujetar la carga de forma segura.

3) Grúa aérea con cuchara de agarre: una grúa aérea con cuchara de agarre es un tipo de grúa que combina la función de una cuchara de cuchara y una grúa aérea. Este tipo de grúa se usa para levantar y mover materiales sueltos alrededor de una instalación industrial y es especialmente útil al cargar o descargar camiones u otros contenedores de almacenamiento.

4) Cucharón de gancho de grúa: Un cucharón de gancho de grúa es un tipo de cucharón de gancho que se sujeta a un gancho de grúa. Esto permite levantar y mover fácilmente el cucharón de agarre por la instalación para cargar y descargar materiales. Los cucharones de agarre con gancho de grúa se utilizan normalmente en situaciones en las que un cucharón de agarre fijo no es práctico.



9. Motor

Motor de grúa: es un tipo especial de motor diseñado para girar el eje de transmisión de una grúa para mover sus diferentes componentes, como el puente, el carro y el polipasto. Estos motores están diseñados específicamente para manejar las altas cargas y tensiones involucradas en la operación de grúas.



10. Sistema de alarma de luz y sonido, interruptor de límite y piezas de seguridad

1) El sistema de alarma de luz y sonido de una grúa aérea generalmente incluye un interruptor de límite para garantizar la operación segura de la grúa. El interruptor de límite actúa como un dispositivo de seguridad y evita que la grúa se desplace más allá de un punto específico, lo que de otro modo podría provocar daños a la grúa o lesiones a los trabajadores.

2) Cuando la grúa se acerca al interruptor de límite, activa un sistema de alarma que activa alertas de sonido y luz, notificando al operador de la grúa y a los trabajadores cercanos que la grúa ha llegado a su límite. El sistema está diseñado para proporcionar una advertencia audible y visual, lo que permite a los trabajadores tomar las medidas adecuadas para evitar cualquier riesgo o peligro potencial.

3) Normalmente, los interruptores de límite se instalan en ambos extremos de la ruta de desplazamiento de la grúa, lo que brinda mayor seguridad y protección a los operadores y trabajadores. También se pueden programar para apagar la grúa automáticamente si llega a su límite, impidiendo cualquier movimiento adicional hasta que se resuelva el problema.

4) En general, un sistema de alarma de luz y sonido de grúa aérea con un interruptor de límite es una característica de seguridad esencial que garantiza la operación segura de la grúa y protege a los trabajadores de posibles peligros.



11. Dispositivos de seguridad

Los cucharones de agarre se usan comúnmente en grúas aéreas para levantar y transferir materiales a granel. Se pueden instalar dispositivos de seguridad para garantizar el uso seguro de los cucharones de agarre en las grúas aéreas. Algunos dispositivos de seguridad comúnmente utilizados son:



1) Protección contra sobrecarga:Se puede instalar un dispositivo electrónico para monitorear el peso de la carga que se está levantando. Si el peso supera el límite de seguridad, el dispositivo detendrá automáticamente la elevación de la carga por parte de la grúa.

2) Interruptores de límite:Estos interruptores se instalan al final de la ruta de desplazamiento de la grúa. Detectan cuando la cuchara de agarre ha llegado al final de su recorrido y evitan que la grúa se mueva más.

3) Dispositivos anticolisión:Estos dispositivos aseguran que dos grúas no choquen entre sí mientras trabajan en la misma área. Utilizan sensores y sistemas de advertencia para alertar a los operadores de grúas cuando están demasiado cerca uno del otro.

4) Botones de parada de emergencia:Estos botones permiten a los operadores detener rápidamente la grúa en caso de emergencia.

5) Alarmas y luces de advertencia:Estos dispositivos advierten a los trabajadores cuando la grúa está a punto de moverse y cuando lleva una carga.



Al instalar estos dispositivos de seguridad, el riesgo de accidentes y lesiones se puede reducir considerablemente, lo que garantiza el uso seguro de los cucharones de agarre en las operaciones con grúas puente.



12. Modo de control

El modo de control de grúa aérea con cuchara de agarre se refiere al modo de operación de una grúa aérea que está específicamente diseñada para el manejo de materiales pesados. La grúa está equipada con una cuchara de agarre que se puede bajar y subir mediante un mecanismo de elevación conectado a un carro de grúa que se desplaza sobre rieles montados en el techo o vigas estructurales.



El modo de control de una grúa aérea con cuchara de agarre varía según el tipo de grúa y el fabricante. Sin embargo, la mayoría de las grúas modernas tienen sistemas de control avanzados que permiten la operación remota desde un panel de control o desde la cabina del operador.



El modo de control de la grúa aérea con cucharón de agarre normalmente incluye las siguientes funciones:

1) Iniciar/Parar:Esta función permite al operador de la grúa iniciar y detener el movimiento de la grúa.

2)  Elevación/Descenso:Esta función controla el movimiento del mecanismo de elevación de la grúa, que sube y baja la cuchara de agarre.

3)  Movimiento del carro:Esta función controla el movimiento del carro de la grúa a lo largo del puente de la grúa.

4) Movimiento Cangrejo:Esta función controla el movimiento del cangrejo de la grúa, lo que permite que la grúa se mueva en dirección lateral.

5)  Parada de emergencia:Esta función detiene inmediatamente todos los movimientos de la grúa en caso de emergencia.



El modo de control de grúa aérea con cucharón de agarre permite al operador de la grúa mover cargas pesadas con precisión y eficiencia, proporcionando una solución de manejo de materiales segura y eficiente para diversas aplicaciones.



13. Bosquejo









1. Alta capacidad de elevación:Las grúas EOT de doble viga tienen una mayor capacidad de elevación que las grúas EOT de una sola viga. Pueden levantar hasta 500 toneladas o incluso más.

2. Mejor estabilidad:Las grúas EOT de doble viga tienen una mejor estabilidad en comparación con las grúas EOT de una sola viga, especialmente cuando se levantan cargas más pesadas. La estructura de doble viga proporciona más soporte y reduce el riesgo de balanceo.

3. Lapso más grande:Las grúas EOT de doble viga pueden abarcar distancias más grandes que las grúas EOT de una sola viga. Esto es particularmente útil en almacenes y fábricas donde se necesita cubrir un área grande.

4. Altura aumentada:Las grúas EOT de doble viga se pueden diseñar para levantar cargas pesadas a mayores alturas. Esto los hace adecuados para industrias donde se requiere elevación vertical.

5. Seguridad mejorada:Las grúas EOT de doble viga tienen un mayor nivel de seguridad que las grúas EOT de una sola viga debido a su mayor estabilidad y mayor capacidad de elevación.

6. Mejor distribución de la carga:Las grúas EOT de doble viga están diseñadas para distribuir la carga uniformemente entre las dos vigas, reduciendo la presión en cualquier punto.

7. Mantenimiento reducido:Las grúas EOT de viga doble requieren menos mantenimiento que las grúas EOT de viga simple, debido a su estabilidad mejorada y al menor desgaste de los componentes.

8. Versatilidad:Las grúas EOT de doble viga se pueden modificar para cumplir con requisitos específicos, como agregar una cabina o una plataforma para fines de mantenimiento.





1. Mayor eficiencia:Una grúa aérea con cuchara de agarre puede aumentar significativamente la eficiencia de los procesos de manejo de materiales. Esto se debe a que el cucharón de agarre puede recoger y mover grandes cantidades de materiales a la vez, lo que reduce la cantidad de viajes necesarios para transportar materiales.

2. Costos laborales reducidos:El uso de una grúa aérea con cuchara de agarre también puede reducir los costos de mano de obra. Esto se debe a que el operador puede mover materiales con facilidad sin necesidad de mano de obra, lo que reduce el riesgo de lesiones y aumenta la productividad.

3. Versatilidad:Las grúas aéreas con cucharones de agarre se pueden utilizar para una variedad de aplicaciones, incluida la carga y descarga de barcos, el movimiento de materiales a granel y el manejo de materiales de desecho. Esta versatilidad los hace ideales para su uso en una variedad de industrias, incluidas la construcción, la fabricación y la logística.

4. Seguridad:Las grúas puente con cucharas de agarre están diseñadas pensando en la seguridad. Están equipados con funciones de seguridad, como botones de parada de emergencia, protección contra sobrecarga e interruptores de límite, que ayudan a prevenir accidentes.

5. Precisión mejorada:El uso de una grúa puente con un cucharón de agarre también puede mejorar la precisión del manejo de materiales. Esto se debe a que el operador de la grúa puede colocar fácilmente la cuchara de agarre para recoger y mover materiales con precisión.

6. Espacio eficiente:Las grúas puente con cucharas de agarre también ahorran espacio. Se pueden instalar en áreas con espacio limitado y pueden mover materiales vertical y horizontalmente, lo que permite un uso eficiente de los espacios del almacén y del piso de la fábrica.

7. Durabilidad:Las grúas puente con cucharas de agarre están diseñadas para durar. Están diseñados con materiales y componentes de alta calidad, lo que garantiza que puedan soportar entornos hostiles y un uso intensivo.





1. Reúna los materiales:vigas de acero, poleas, cable, motor y panel de control.

2. Montar la estructura:Conecte las vigas de acero para crear un marco superior resistente. Este marco soportará la grúa y el panel de control.

3. Monte las poleas:Instale las poleas en las vigas, asegurándose de que estén espaciadas uniformemente y conectadas de manera segura.

4. Instale el cable:Coloque el cable en las poleas, asegurándose de que esté tenso y no se enrede. Fije el cubo de agarre al cable.

5. Instale el motor:Conecte el motor a la grúa, asegurándose de que esté bien sujeto y alineado con el cable y las poleas.

6. Instale el panel de control:Montar el panel de control en el marco y conectarlo al motor. Pruebe los movimientos de la grúa para asegurarse de que funciona correctamente.

7. Pruebe la capacidad de elevación de la grúa:Una vez que la grúa haya sido instalada y probada, pruebe cuidadosamente su capacidad de elevación para asegurarse de que pueda levantar y mover cargas pesadas de manera efectiva.

8. Capacitar a los operadores de grúas:Asegúrese de que los operadores de la grúa estén capacitados y tengan experiencia para operar la grúa de manera segura, eficiente y eficaz.

9. Realice un mantenimiento periódico:El mantenimiento y las inspecciones periódicas son cruciales para que la grúa funcione con un rendimiento óptimo y para evitar accidentes o averías.





La empresa ha instalado una plataforma inteligente de gestión de equipos, y ha instalado 310 conjuntos (sets) de robots de manipulación y soldadura. Después de completar el plan, habrá más de 500 conjuntos (conjuntos) y la tasa de conexión en red del equipo alcanzará el 95 por ciento. Se han puesto en funcionamiento 32 líneas de soldadura, se planea instalar 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85 por ciento.
