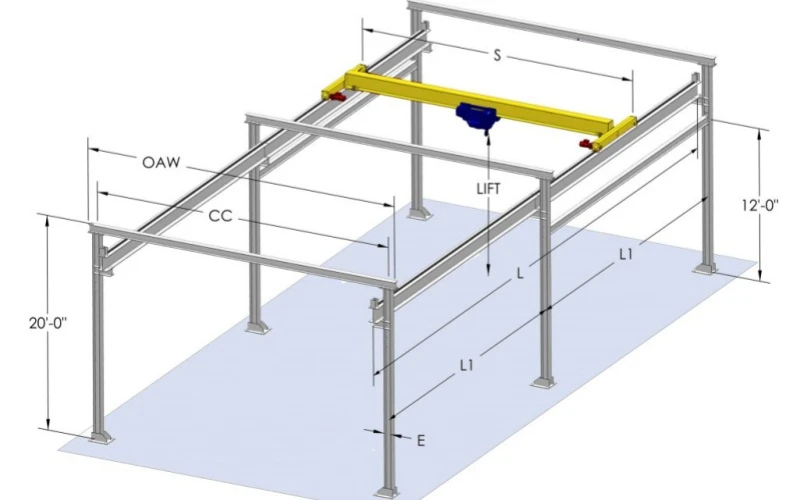

Grúa puente independiente

Descripción general

Un puente grúa independiente es una solución de elevación versátil y robusta diseñada para manipular cargas de manera eficiente en diversos entornos industriales. A diferencia de los puentes grúa tradicionales, el puente grúa independiente no depende de estructuras de construcción existentes para su soporte. En cambio, está sostenido por sus propias columnas de acero independientes, lo que lo hace ideal para instalaciones donde las estructuras de soporte aéreas no están disponibles o son insuficientes.

Características clave; estructura independiente

1) Características clave; Estructura independiente; Una grúa puente independiente es El sistema de grúa está montado sobre columnas de acero autoportantes, lo que lo hace adaptable a cualquier diseño de instalación. Capacidades de carga y tramos personalizables. Por lo general, los tramos varían de 10 a 40 pies o más, y las capacidades de carga varían de 500 libras a 20 toneladas o más, según la aplicación.

Facilidad de instalación

Una grúa puente independiente es su diseño modular que garantiza una instalación rápida y una fácil integración en los flujos de trabajo existentes sin modificaciones importantes de las instalaciones. Flexibilidad; ideal para una variedad de industrias, incluidas la fabricación, la automoción, el almacenamiento y más.

Beneficios

3)Solución rentable: evita la necesidad de reforzar las estructuras del edificio, ahorrando costos significativos. Eficiencia mejorada del flujo de trabajo: agiliza el manejo de materiales, reduce el tiempo de inactividad y mejora la productividad operativa. Diseño portátil: se puede reubicar en diferentes áreas de una instalación, ofreciendo flexibilidad para necesidades operativas cambiantes. Seguridad mejorada: Reduce el levantamiento manual, minimizando así el riesgo de lesiones en el lugar de trabajo.

Componentes principales Motor, cojinete, caja de cambios, motor, engranaje

Lugar de origen Henan, China

Garantía 1 año

Peso (KG) 1000 kg

Capacidad de grúa 2t

Servicio de trabajo A3

Velocidad de elevación 0.8/5 M/min

Velocidad de desplazamiento 11 m/min

Mecanismo de elevación Polipasto eléctrico de cadena

Garantía 2 años

Método de control Control desde tierra+Control remoto

Característica de la grúa Viaje suave y silencioso

Te principal

Una grúa puente independiente es una característica clave de la viga principal; material de construcción; generalmente hecha de acero de alta resistencia o aleación de aluminio (para cargas más livianas) para brindar durabilidad y confiabilidad en condiciones de uso intensivo. Diseñada para resistir flexión, torsión y otros fuerzas durante la operación.

Una grúa puente independiente es de tipo perfil; viga única: se utiliza para cargas más livianas y luces más pequeñas, presenta un diseño compacto que reduce el peso total de la grúa. Viga doble: adecuada para cargas más pesadas, ofrece mayores capacidades de elevación y mayor estabilidad.

Un puente grúa independiente es ingeniería de precisión; fabricado según estándares exigentes para garantizar la rectitud y la rigidez, que son cruciales para un desplazamiento suave del carro y un posicionamiento preciso de la carga.

Un puente grúa independiente tiene una construcción soldada o tipo caja; las vigas principales pueden tener una estructura soldada o un diseño de viga tipo caja, según la capacidad de carga requerida y la aplicación.

Una grúa puente independiente es un revestimiento y tratamiento de superficies; la viga generalmente está pintada o recubierta con polvo para evitar la oxidación y la corrosión, lo que garantiza una durabilidad a largo plazo incluso en entornos hostiles. Algunos modelos pueden presentar revestimientos especializados para su uso en salas limpias o entornos corrosivos. .

Sistema de elevación

1)Objetivo:El polipasto es el mecanismo principal responsable de levantar y bajar cargas.Polipasto eléctrico:Accionado por un motor eléctrico para una elevación eficiente.Polipasto manual:Operado manualmente, ideal para cargas más livianas o aplicaciones donde no hay energía disponible.Polipasto neumático:Se utiliza en entornos que requieren operaciones sin chispas, como industrias químicas o explosivas.Capacidades de elevación:Varían desde 500 libras hasta más de 20 toneladas, según el modelo y la aplicación.

2) Características de seguridad; Protección contra sobrecarga para evitar levantar cargas más allá de la capacidad de la grúa. Botones de parada de emergencia para apagado inmediato durante emergencias. Interruptores de límite superior e inferior para evitar que el polipasto se desplace demasiado. Sistemas antibalanceo para estabilizar las cargas durante el movimiento.

3) Sistemas de control; Controles colgantes: permiten al operador controlar el polipasto y el trole desde una distancia segura. Controles remotos inalámbricos: ofrecen mayor movilidad y seguridad para el operador. Variadores de frecuencia (VFD): brindan aceleración y desaceleración suaves para una carga precisa manejo.

4) Mecanismos de elevación; Polipasto de cable: Utiliza cables de acero para aplicaciones de trabajo pesado, ofreciendo durabilidad y mayores capacidades de elevación. Polipasto de cadena: Utiliza una cadena para levantar, comúnmente empleada para tareas y aplicaciones de trabajo mediano que requieren diseños compactos.

3.Fincarro

1) Puente grúa independiente: descripción general del carro de extremo El carro de extremo, también conocido como carros de extremo, es un componente clave de un puente grúa independiente. Es responsable de soportar y mover el puente principal a lo largo de las vigas de la pista de la grúa, permitiendo el movimiento horizontal a través del espacio de trabajo.

2) Características clave del carro final; Diseño estructural; Construido con acero de alta resistencia para brindar durabilidad y rigidez bajo cargas pesadas. Diseñado para soportar la viga principal y distribuir las cargas uniformemente a lo largo de la pista.

3) Sistema de ruedas; Equipado con ruedas diseñadas con precisión que garantizan un movimiento suave y consistente. Las ruedas generalmente están hechas de acero endurecido u otros materiales duraderos para resistir el desgaste.

4) Tipos de ruedas:Ruedas Bridadas: Guían el carro extremo a lo largo de la viga de la pista.Ruedas Planas: Se utilizan en sistemas con mecanismos de guía de rieles externos.

5) Motorización (opcional); Los carros finales motorizados funcionan con motores eléctricos para el movimiento automático a lo largo de la pista. Motores con engranajes: brindan un control confiable y preciso de la velocidad y dirección del movimiento.

6) Cojinetes y ejes; Los cojinetes y ejes de alta calidad están integrados en los conjuntos de ruedas para garantizar una larga vida útil y un mantenimiento mínimo. Diseño compacto; El carro terminal está diseñado para minimizar el espacio total requerido para la grúa mientras se mantiene la estabilidad de la carga.

4.Mecanismo de desplazamiento de la grúa

1) Componentes de los carros finales del mecanismo de desplazamiento de la grúa; soportan la viga principal y se conectan a las ruedas y unidades motrices que mueven la grúa.

Diseñado para brindar durabilidad y soportar las fuerzas dinámicas durante la operación.

Ruedas de desplazamiento;Las ruedas diseñadas con precisión permiten un movimiento suave a lo largo de las vigas de la pista.Tipos de ruedas:Ruedas con bridas: evitan el descarrilamiento manteniendo la grúa alineada en la vía.Ruedas planas: se utilizan cuando la vía incluye sistemas de guía externos.

Motores y transmisiones; Motores eléctricos: Proporcionan energía para el desplazamiento de la grúa, con opciones de eficiencia energética para ahorros de costos a largo plazo. Transmisiones por engranajes: Entregan potencia controlada a las ruedas para un movimiento suave y preciso. Sistema de transmisión dual: A menudo se usa para grúas más grandes para garantizar una distribución equilibrada de la energía.

Pistas de pista; Hechas de acero de alta resistencia o material apto para rieles para soportar el peso de la grúa y garantizar una durabilidad a largo plazo. Sistemas de control; Operado a través de: Control colgante: Control con cable para una operación manual precisa. Control remoto inalámbrico: Mejora la movilidad y seguridad para los operadores. Equipado con funciones de ajuste de velocidad para un control preciso de los movimientos de desplazamiento.

Amortiguadores e interruptores de límite; instalados en los extremos de la pista para evitar colisiones y proteger la grúa del recorrido excesivo.

5.Mecanismo de desplazamiento del carro

1) Componentes del marco del carro del mecanismo de desplazamiento del carro; la estructura rígida que alberga las ruedas, el polipasto y el motor (en carros motorizados). Generalmente se construye con acero de alta resistencia u otros materiales duraderos para soportar el peso de la carga y las fuerzas dinámicas. durante la operación.

2) Ruedas del carro; Propósito: Permitir que el carro se desplace suavemente a lo largo del ala de la viga principal. Tipos: Ruedas con bridas: Proporcionan estabilidad agarrando el ala de la viga y evitando el descarrilamiento. Ruedas planas: Se usan cuando hay un riel o vía de guía externa asegura la alineación. Hecho de acero endurecido u otros materiales resistentes al desgaste para mayor longevidad. Mecanismo de accionamiento (para carros motorizados)

3) Motor: impulsa el movimiento del carro, a menudo un motor eléctrico. Caja de cambios: transfiere energía del motor a las ruedas, asegurando un movimiento eficiente. Variadores de velocidad (VFD): permiten velocidades de desplazamiento ajustables para un control preciso.

4) Sistemas de control; Control manual: operado usando una cadena de tracción o manijas de empujar/jalar (para carros no motorizados). Control eléctrico: Operado usando controles remotos colgantes o inalámbricos para carros motorizados. Puede incluir funciones de ajuste de velocidad y parada de emergencia para mejorar seguridad.

6.Rueda de grúa

Características clave de las ruedas de grúa Construcción de alta resistencia; Fabricadas con acero endurecido, acero aleado u otros materiales resistentes al desgaste para soportar cargas pesadas y uso repetitivo. Diseñado para resistir la deformación bajo estrés elevado y mantener la durabilidad a lo largo del tiempo.

Diseño de brida; la mayoría de las ruedas de la grúa tienen bridas para garantizar que la grúa permanezca alineada en la viga o el riel de la pista. Opciones de brida única, brida doble o sin brida según la vía y la aplicación.

Mecanizado de precisión; fabricado con alta precisión para garantizar un rodamiento suave, una fricción reducida y un desgaste mínimo tanto en las ruedas como en la oruga. Capacidad de carga clasificada para manejar rangos de carga específicos, con capacidades que varían desde unas pocas toneladas hasta varios cientos de toneladas para cargas pesadas. -aplicaciones de servicio.

Tratamiento térmico; muchas ruedas de grúa reciben un tratamiento térmico o una superficie endurecida para mejorar la resistencia, reducir el desgaste y prolongar la vida útil.

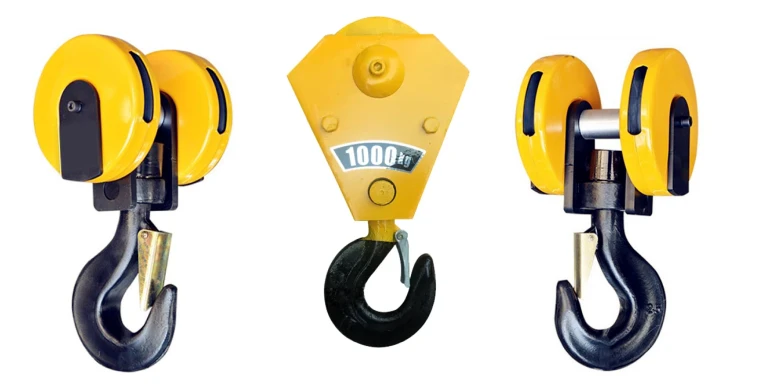

7.Gancho de grúa

1) Características clave de la composición del material del gancho de una grúa; por lo general, está hecho de acero aleado de alta resistencia o acero al carbono forjado para garantizar durabilidad y resistencia al desgaste, la deformación y el estrés. A menudo, tratado térmicamente para aumentar la dureza y resistencia para aplicaciones de servicio pesado. .

2) Capacidad de carga; Diseñado para manejar cargas que van desde aplicaciones de trabajo liviano (unos pocos cientos de kilogramos) hasta operaciones de trabajo pesado (cientos de toneladas).

3) Diseño de gancho; Gancho simple: Se utiliza para cargas más livianas y tareas de elevación sencillas. Gancho doble: Proporciona un mejor equilibrio para levantar cargas más grandes o voluminosas.

4) Mecanismo de pestillo; los ganchos a menudo cuentan con un pestillo de seguridad que cierra la garganta del gancho para evitar que la carga se desenganche accidentalmente durante el levantamiento.

5) Ingeniería de precisión; Diseñado con una curvatura óptima del gancho para garantizar un agarre seguro y reducir la concentración de tensión en la carga.

Motor

Motor de desplazamiento de grúa Características clave de los motores de grúa Los motores de alta eficiencia están diseñados para ofrecer el máximo rendimiento con un consumo mínimo de energía. Compatibilidad con variador de frecuencia (VFD) Permite una aceleración y desaceleración suaves, un control preciso de la velocidad y ahorros de energía.

Construcción robusta; Construida para soportar condiciones operativas adversas, como polvo, calor y humedad. Diseño compacto; Los diseños livianos y que ahorran espacio ayudan a optimizar la estructura general de la grúa.

Protección térmica; Equipado con sensores térmicos para evitar el sobrecalentamiento y garantizar un funcionamiento confiable. Bajo nivel de ruido y vibración Los motores de alta calidad garantizan un funcionamiento silencioso y una vibración mínima, lo que reduce el desgaste de los componentes de la grúa.

Alta eficiencia; los motores están diseñados para ofrecer el máximo rendimiento con un consumo mínimo de energía. Compatibilidad con variador de frecuencia (VFD) Permite una aceleración y desaceleración suaves, un control preciso de la velocidad y ahorro de energía.

Construcción robusta; Construida para soportar condiciones operativas adversas, como polvo, calor y humedad. Diseño compacto; Los diseños livianos y que ahorran espacio ayudan a optimizar la estructura general de la grúa.

.

Sistema de alarma de luz y sonido y final de carrera.

Sistema de alarma de luz y sonido El sistema de alarma de luz y sonido alerta a los trabajadores en las cercanías sobre el movimiento de la grúa o los posibles riesgos de seguridad. Es parte integral del protocolo de seguridad de la grúa, garantizando el cumplimiento de las normas de seguridad laboral.

Características clave del sistema de alarma Alarmas de audio (sonido) Emiten sonidos de advertencia fuertes y distintos para alertar a los operadores y al personal cercano. Los patrones de sonido comunes incluyen pitidos, sirenas o alertas de voz. El volumen es ajustable y cumple con los estándares de ruido industrial.

Alarmas visuales (luz); utilice luces LED intermitentes o balizas giratorias para proporcionar una advertencia visual. Las luces suelen ser rojas, ámbar o azules para una alta visibilidad.

Control integrado Se activa automáticamente durante operaciones críticas, como desplazamiento de la grúa, elevación o cuando la grúa se acerca a sus límites. Algunos sistemas permiten la activación manual en caso de emergencia.

Diseño duradero; Construido para soportar ambientes hostiles, incluido el polvo, la humedad y las vibraciones. Beneficios del sistema de alarma Seguridad mejorada: Previene colisiones o accidentes al notificar al personal sobre las operaciones de la grúa. Cumplimiento: Cumple con los requisitos reglamentarios para la seguridad en el lugar de trabajo.

10.Dispositivos de seguridad

1. Dispositivos de seguridad clave en un dispositivo de protección contra sobrecargas de una grúa puente independiente Propósito: Evita que la grúa levante cargas que excedan su capacidad nominal. Cómo funciona: Los sensores monitorean el peso de la carga y el dispositivo activa una alarma o detiene la operación de elevación si la carga excede los límites de seguridad.

2) Interruptores de límite; Propósito: Restringir el movimiento de la grúa, polipasto o carro dentro de límites seguros predefinidos. Tipos: Interruptor de límite del polipasto: Evita la elevación o descenso excesivo de la carga. Interruptor de límite del carro: Detiene el desplazamiento del carro más allá de la viga principal de la grúa. Interruptor de límite de recorrido: Restringe el movimiento de la grúa a lo largo de la pista para evitar sobrepasarse.

3) Propósito del sistema anticolisión: Previene colisiones entre múltiples grúas o entre una grúa y otras estructuras. Cómo funciona: Utiliza sensores infrarrojos o láser para detectar obstáculos y automáticamente desacelera o detiene la grúa.

4) Botón de parada de emergencia Propósito: Permite a los operadores detener inmediatamente todos los movimientos de la grúa en caso de una emergencia. Cómo funciona: Los botones ubicados estratégicamente en la grúa o el control remoto desconectan la energía de los motores cuando se activan.

5) Sistema de Alarma de Luz y Sonido Propósito: Alerta a los trabajadores sobre movimientos de la grúa o peligros potenciales.Componentes:

Alarma de audio: Emite sonidos de advertencia, como pitidos o sirenas. Alarma visual: Luces LED intermitentes o balizas giratorias para advertencias de alta visibilidad.

11.Modo de control

Modos de control comunes para puentes grúa independientes

Control colgante; Descripción general: Se opera mediante un control colgante con cable que cuelga de la grúa. El colgante incluye botones o palancas de mando para controlar los movimientos de la grúa. Ventajas: Control directo y preciso sobre las operaciones de la grúa. Simple y rentable. Reduce la necesidad de un operador extenso capacitación.

Control remoto (control inalámbrico) Descripción general: Se opera mediante un dispositivo de control remoto inalámbrico de mano, generalmente equipado con palancas de mando o botones. Se comunica con la grúa mediante señales de radiofrecuencia (RF) o infrarrojas (IR).

Control de cabina (cabina del operador)Descripción general:La ​​grúa se opera desde una cabina cerrada montada en la estructura de la grúa.Incluye palancas de mando, paneles de control y monitores para un control integral.Ventajas:Adecuada para operaciones a gran escala o entornos que requieren monitoreo continuo.Proporciona una excelente visibilidad del área de trabajo y la carga. Mantiene al operador protegido de peligros ambientales como polvo, ruido y temperaturas extremas.

Control automatizado (sistemas semiautomáticos o completamente automáticos) Descripción general: utiliza controladores lógicos programables (PLC), sensores y software para automatizar los movimientos de la grúa. Puede ser completamente automático (no requiere intervención del operador) o semiautomático (el operador establece parámetros y ejecuta el sistema).Ventajas:Alta precisión y eficiencia, ideal para tareas repetitivas como logística de almacén.Reduce el riesgo de error humano.Mejora la productividad en operaciones de gran volumen.

Bosquejo

Técnico principal

Flexibilidad en la instalación; independiente de la estructura del edificio: una grúa puente independiente no depende del soporte o marco del edificio existente. Ideal para instalaciones donde el refuerzo estructural no es factible o donde el espacio superior es limitado. Diseño modular: fácil de reubicar o expandir a medida que cambian las necesidades de las instalaciones. Se puede personalizar para diseños específicos o requisitos operativos.

Solución rentable; Menor inversión inicial: Evita el costo de reforzar las estructuras del edificio o instalar extensos sistemas de soporte. Costos de instalación reducidos: La instalación rápida y sencilla minimiza el tiempo de inactividad y los costos de mano de obra. Ahorros a largo plazo: La construcción duradera y el diseño eficiente reducen el mantenimiento y la reparación costos a lo largo del tiempo.

Seguridad y ergonomía mejoradas Seguridad mejorada en el lugar de trabajo: Reduce la necesidad de elevación manual, minimizando el riesgo de lesiones al operador. Equipado con características de seguridad avanzadas como interruptores de límite, protección contra sobrecarga y alarmas de sonido/luz. Diseño ergonómico: Hace que el manejo de materiales sea más eficiente y Menos exigencia física para los operadores.

Manejo de carga preciso de alta eficiencia operativa: proporciona elevación, descenso y posicionamiento de cargas suaves y precisos. Mayor productividad: reduce el tiempo de manipulación de materiales en comparación con los métodos manuales o montacargas. Admite cargas pesadas: Capaz de manejar cargas desde unos pocos cientos de kilogramos hasta varias toneladas , dependiendo del diseño.

5.Personalizable para satisfacer necesidades específicas. Adaptable a diversas aplicaciones: adecuado para una amplia gama de industrias, incluidas la fabricación, el almacenamiento, las líneas de montaje y más. Múltiples configuraciones: opciones para diseños de una o dos vigas, diferentes tramos y elevación. capacidades.Opciones de control:Disponible con control colgante, control remoto o incluso sistemas automatizados para una mayor versatilidad.

Flexibilidad en la instalación independiente de la estructura del edificio: una grúa puente independiente no depende del soporte o marco del edificio existente. Ideal para instalaciones donde el refuerzo estructural no es factible o donde el espacio elevado es limitado. Diseño modular: fácil de reubicar o expandir según sea necesario. las instalaciones necesitan cambios. Se pueden personalizar para diseños específicos o requisitos operativos.

Solución rentable Menor inversión inicial: evita el costo de reforzar las estructuras del edificio o instalar extensos sistemas de soporte. Costos de instalación reducidos: la instalación rápida y sencilla minimiza el tiempo de inactividad y los costos de mano de obra. Ahorros a largo plazo: la construcción duradera y el diseño eficiente reducen los costos de mantenimiento y reparación con el tiempo.

Seguridad y ergonomía mejoradas Seguridad mejorada en el lugar de trabajo: Reduce la necesidad de elevación manual, minimizando el riesgo de lesiones al operador. Equipado con características de seguridad avanzadas como interruptores de límite, protección contra sobrecarga y alarmas de sonido/luz. Diseño ergonómico: Hace que el manejo de materiales sea más eficiente y Menos exigencia física para los operadores.

Alta eficiencia operativa Manejo de carga preciso: Proporciona elevación, descenso y posicionamiento de cargas suaves y precisos. Mayor productividad: Reduce el tiempo de manipulación de materiales en comparación con los métodos manuales o montacargas. Admite cargas pesadas: Capaz de manejar cargas desde unos pocos cientos de kilogramos hasta varias toneladas , dependiendo del diseño.

Personalizable para satisfacer necesidades específicas Adaptable a diversas aplicaciones: Adecuado para una amplia gama de industrias, incluidas la fabricación, el almacenamiento, las líneas de montaje y más. Configuraciones múltiples: Opciones para diseños de una o dos vigas, diferentes tramos y capacidades de elevación. Opciones de control: Disponible con control colgante, control remoto o incluso sistemas automatizados para mayor versatilidad.

1. Etapa de diseño: Determinar los parámetros de la grúa, como carga nominal, luz y altura de elevación, según las necesidades del cliente y el entorno de trabajo. Lleve a cabo un diseño estructural detallado, incluida la viga principal, la viga final, la grúa, el mecanismo de elevación, etc., para garantizar que el diseño cumpla con los estándares de seguridad y los requisitos de uso. Seleccionar los materiales adecuados según el diseño, normalmente acero de alta resistencia para garantizar la estabilidad y durabilidad de la estructura.

2. Etapa de fabricación: Preparar las materias primas y piezas requeridas según los planos de diseño. Corte, doble y dé forma al acero para preparar componentes estructurales como vigas principales y vigas finales. Suelde los distintos componentes y móntelos en una estructura general. Este paso requiere una calidad de soldadura garantizada para garantizar resistencia y estabilidad.

3. Mecanizado: Mecanizado de componentes clave como motores, engranajes, rodamientos, etc. para garantizar que su tamaño y precisión cumplan con los requisitos. El tratamiento anticorrosión de los componentes, como pintura y galvanizado, aumenta la durabilidad y la estética del equipo.

4. Instalación del sistema eléctrico: Instalar componentes eléctricos como motores, controladores, interruptores, sensores y sistemas de alarma. Conectar y cablear cables para asegurar el normal funcionamiento del sistema eléctrico.

5. Fase de montaje: ensamble todos los componentes y sistemas en su conjunto, conecte el mecanismo de elevación, el mecanismo de desplazamiento del carro y el sistema de control. Realice una inspección exhaustiva de la grúa ensamblada para garantizar que todos los componentes y sistemas funcionen correctamente y realice una depuración preliminar.

6. Fase de prueba: Realice una prueba de carga estática en la grúa para verificar la resistencia y estabilidad estructural. Realizar pruebas dinámicas en la grúa, incluidas pruebas de elevación, movimiento, frenado y otras funciones, para garantizar que su desempeño cumpla con los requisitos de diseño. Verifique las funciones de los dispositivos de seguridad, como interruptores de límite, protección contra sobrecargas, etc., para garantizar la seguridad del equipo durante la operación.

7. Control de calidad: Realizar control de calidad en cada eslabón del proceso de producción para garantizar el cumplimiento de los estándares de la industria y los requisitos del cliente. Registre diversos datos y resultados de inspección en el proceso de producción para su posterior trazabilidad y análisis.

8. Entrega e instalación: Embale y prepare la grúa completa para el transporte para asegurarse de que no sufra daños durante el transporte. Entregue la grúa al sitio del cliente para su instalación y realice la depuración y aceptación en el sitio. Brindar capacitación operativa a los clientes para garantizar que dominen el uso y mantenimiento de la grúa.
