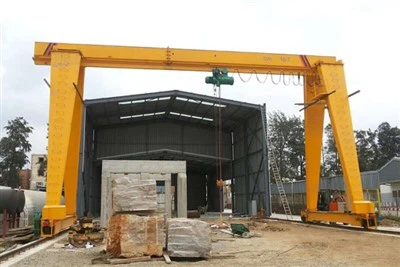

Grúa pórtico monorraíl tipo europeo

Garantía de los componentes principales: 1 año

Componentes principales: PLC, rodamiento, caja de cambios, motor, engranaje

Condición: Nuevo

Garantía: 1 año

Peso (KG): 500 kg

Característica: Grúa pórtico

Nombre del producto: Grúa pórtico de una sola viga

Color:Personalizado

Capacidad: 1-20t

Tipo: viga única

Fuente de alimentación: 110V/220V/230V/380V/440V

Método de control: Control terrestre + Control remoto (personalizado)

Mecanismo de elevación: polipasto eléctrico

Servicio de trabajo: A3-A4

A Grúa pórtico monorraíl de tipo europeo-consta de varios componentes clave diseñados para una manipulación de materiales eficiente y segura. A continuación se detalla un desglose de sus principales partes estructurales y mecánicas:

1. Componentes principales de una grúa pórtico monorraíl de tipo europeo-

A. Estructura del puente (carga principal-componentes de soporte)

Viga principal única

Normalmente unViga cajón de estilo-europeo(construcción de acero soldado) oYo-rayo(sección enrollada).

Diseñado para ofrecer una relación óptima entre resistencia-y-peso, lo que garantiza la estabilidad bajo carga.

Carros finales (patas/soportes)

Estructuras-de acero que soportan la viga y albergan las ruedas.

puede seraltura fija-oajustable(para adaptarse a diferentes condiciones de trabajo).

Sistema de viga/riel de pista

Proporciona la vía para que se mueva la grúa pórtico.

puede serrieles-montados en el pisoopistas incrustadas(para aplicaciones-de servicio pesado).

B. Mecanismo de elevación (Unidad de elevación)

Polipasto eléctrico (estilo europeo)

Marcas comoDemag, ABUS, STAHL o Konecranesson comúnmente utilizados.

Incluye:

Polipasto de cable(para capacidades superiores) opolipasto de cadena(para cargas más ligeras).

Carro motorizadopara movimiento horizontal a lo largo de la viga.

Carro (mecanismo de desplazamiento)

Mueve el polipasto a lo largo de la viga.

puede sermotorizado(eléctrico) oempuje manual(para grúas-livianas).

Bloque de gancho y accesorios de elevación

Gancho(giratorios o fijos) para sujetar cargas.

Opcional:Levantadores magnéticos, pinzas o vigas separadoraspara cargas especializadas.

C. Sistema de accionamiento y movimiento

Unidades de desplazamiento (movimiento de grúa)

Motores de desplazamiento eléctricos(para grúas pórtico motorizadas).

Ruedas y ejes(ruedas de acero o poliuretano para un movimiento suave).

Abrazaderas de riel(opcional por seguridad para evitar movimientos involuntarios).

Sistema de control

Control colgante(control remoto colgante con cable).

Mando a distancia por radio(operación inalámbrica para mayor flexibilidad).

Inversor de frecuencia(para una aceleración/desaceleración suave).

.

D. Componentes auxiliares y de seguridad

Interruptores de límite y protección contra sobrecargas

Interruptores de límite superior/inferior(evita el exceso de-elevación).

Limitador de carga(corta la energía si está sobrecargado).

Topes y parachoques

Topes de goma o resorte para absorber el impacto en los límites del recorrido.

Dispositivos de iluminación y advertencia

Bocina de advertencia & baliza LEDpara alertas de seguridad.

Botón de parada de emergencia(para apagado inmediato).

Cabina o estación del operador (opcional)

Para grúas que requieren un control frecuente del operador.

2. Personalizaciones opcionales

Sistema de adorno/carrete de cable– Para gestión de cables de alimentación y señal.

Sistema anti-colisión– Para varias grúas en la misma zona.

Protección al aire libre– Pintura resistente a la corrosión-y cubiertas contra la intemperie.

Unidad de frecuencia variable (VFD)– Para un control preciso de la velocidad.

BOSQUEJO

Técnico principal

Las grúas pórtico monorraíl de estilo europeo-son las preferidas en las industrias debido a sualta eficiencia, seguridad y adaptabilidad. Estas son las ventajas clave:

1. Rentable-Eficaz y ligero

✔ Menor costo de fabricaciónque las grúas birraíles.
✔ Requisitos de cimentación reducidos(adecuado para funcionamiento-montado en el suelo).
✔ Eficiencia energética-debido a una estructura más ligera y sistemas de motor optimizados.

2. Diseño que ahorra espacio-

✔ Estructura compactacon menores requisitos de altura libre.
✔ Ideal para talleres con restricciones de altura..

3. Alto rendimiento y precisión

✔ Funcionamiento fluidoconPolipastos estándar-europeos(Demag, ABUS, STAHL).
✔ control de velocidad variable(VFD opcional para un manejo preciso de la carga).

4. Fácil instalación y movilidad

✔ Montaje modular– se puede reubicar si es necesario.
✔ No hay necesidad de estructuras de soporte pesadas(puede correr sobre rieles de piso o ruedas).

5. Seguridad y cumplimiento

✔ Cumplimiento total de las normas de la UE(FEM, DIN, EN).
✔ Funciones de seguridad-incorporadas: protección contra sobrecarga, finales de carrera, frenos de emergencia.

6. Personalizable y versátil

✔ Ajustableluz, altura de elevación y capacidad(típicamente1-20 toneladas).
✔ Puede sermanual, eléctrico o controlado-remoto.

Estas grúas se utilizan en diversas industrias debido a suflexibilidad y eficiencia:

1. Almacenamiento y logística

✔ Carga/descarga de camiones, contenedores y pallets.
✔ Apilamiento de mercancías en instalaciones de almacenamiento.

2. Fabricación y talleres

✔ Manipulación de materias primas (acero, tuberías, maquinaria).
✔ Soporte a líneas de montaje en industrias automotrices y aeroespaciales.

3. Construcción e infraestructura

✔ MudarseHormigón prefabricado, vigas de acero y andamios..
✔ Colaboración en la construcción de puentes y vías férreas.

4. Puertos y Astilleros

✔ Manejo de carga liviana a mediana en muelles.
✔ Mantenimiento de pequeñas embarcaciones y contenedores.

5. Centrales eléctricas e industrias pesadas

✔ Mantenimiento de turbinas, generadores y transformadores.
✔ Manipulación de equipos pesados ​​en espacios reducidos.

6. Ferrocarril y Automoción

✔ Elevación de locomotoras, vías férreas y piezas de vehículos.
✔ Utilizado en talleres de reparación de autobuses y camiones.

1. Análisis y diseño de la demanda

Recopilación de demanda: comuníquese con los clientes para comprender sus necesidades específicas y su entorno de uso, incluida la capacidad de elevación, la altura de elevación, la luz, etc.

Plan de Diseño: Realizar el diseño preliminar de acuerdo a las necesidades para determinar los parámetros técnicos y estructura general de la grúa.

Modelado CAD: utilice-software de diseño asistido por computadora (como AutoCAD, SolidWorks, etc.) para dibujar dibujos de ingeniería detallados, incluidas las dimensiones y especificaciones de cada componente.

2. Preparación de materiales

Selección de materiales: De acuerdo con los requisitos de diseño, seleccione acero, aluminio u otros materiales adecuados para garantizar suficiente resistencia y durabilidad.

Adquisición de materiales: compre las materias primas requeridas de acuerdo con la lista de materiales, incluidas vigas principales, vigas finales, ruedas, ganchos y otros componentes.

3. Procesamiento y Fabricación

Corte: corte grandes trozos de material en el tamaño requerido según los dibujos de diseño.

Conformado: Se realizan procesos de doblado, soldadura, perforación y otros en los materiales cortados para formar vigas principales, vigas finales, soportes y otros componentes.

Tratamiento de superficie: Se realiza un tratamiento de superficie en las piezas procesadas, incluido chorro de arena, eliminación de óxido, pintura, etc., para mejorar la resistencia a la corrosión y la estética.

4. Montaje de componentes

Ensamblaje de la viga principal: suelde o atornille la viga principal, la viga final y otras estructuras de soporte para formar un marco general.

Instalación del sistema de elevación: instale los componentes del sistema de elevación como motores, reductores, tambores, ganchos, etc. para garantizar el buen funcionamiento del sistema.

Instalación del mecanismo operativo: instale los mecanismos operativos del carro y del carro, incluidas las ruedas, las orugas y los sistemas de transmisión.

5. Cableado del sistema eléctrico

Instalación de componentes eléctricos: instalar componentes eléctricos como cajas de control, interruptores, inversores, finales de carrera, etc.

Cableado: realice el cableado de acuerdo con los planos eléctricos para garantizar que el sistema eléctrico sea seguro y confiable.

Pruebas: realice pruebas preliminares en el sistema eléctrico para garantizar que todas las funciones sean normales.

6. Depuración general

Prueba del sistema: realice una depuración general de la grúa, pruebe varias funciones como elevación, movimiento, frenado, etc., para garantizar un funcionamiento sin problemas.

Detección de seguridad: compruebe si varios dispositivos de seguridad (como protección contra sobrecargas, finales de carrera, alarmas sonoras y luminosas, etc.) funcionan correctamente.

7. Inspección de calidad

Inspección interna: realice una inspección de calidad integral de toda la máquina para garantizar que todos los indicadores cumplan con los requisitos de diseño y los estándares de seguridad.

Inspección externa: si es necesario, invite a una organización-externa a realizar una inspección externa para garantizar la calificación del producto.

8. Entrega e instalación

Embalaje y transporte: Empaque grúas calificadas y organice el transporte a la ubicación designada por el cliente.

Instalación en-sitio: instale y depure la grúa en el sitio del cliente para garantizar que la instalación cumpla con los estándares de seguridad.

Capacitación y entrega: Capacitar a los operadores del cliente, explicar el uso, mantenimiento y precauciones de seguridad del equipo y entregarlo oficialmente para su uso.

9. Servicio postventa-

Mantenimiento regular: proporcione servicios de mantenimiento y mantenimiento regulares para garantizar el funcionamiento seguro y estable a largo plazo-del equipo.

Manejo de fallas: Brindar servicios de diagnóstico y reparación de fallas de acuerdo con las necesidades del cliente para garantizar que el equipo del cliente pueda restablecer su funcionamiento de manera oportuna.

Pueden operar y mantener el equipo de manera competente. Entrega formal de la grúa, brindar información técnica relevante y servicios de garantía.
