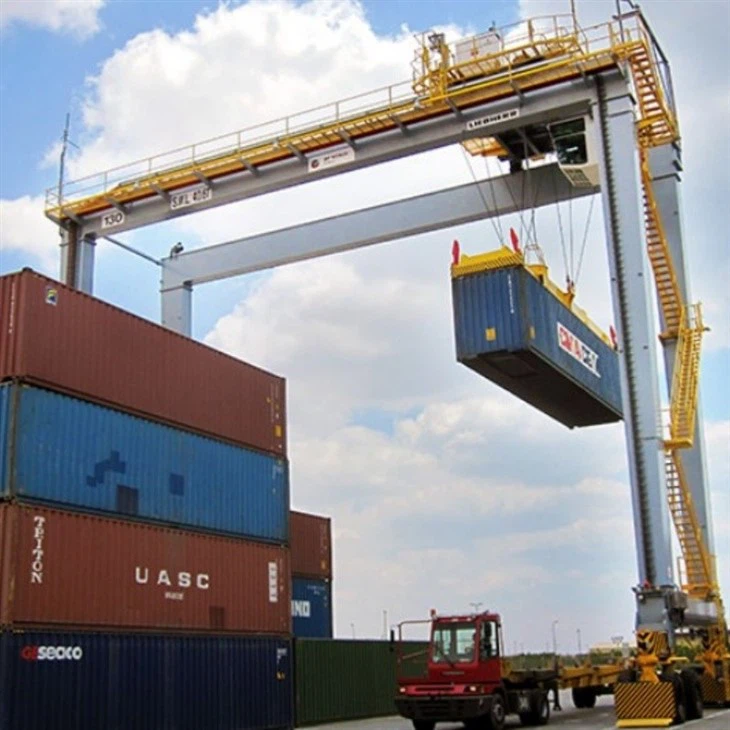

Grúas de pórtico tyred de RTG

Las grúas de pórtico tyred RTG son una parte crítica de la logística global, que ofrecen flexibilidad, eficiencia y escalabilidad. Su producción implica ingeniería de alta precisión, selección de materiales robusta e integración de automatización avanzada para satisfacer las demandas del manejo moderno de contenedores.









• Marco de pórtico: el principal soporte estructural, que abarca filas de contenedores.
• Neumáticos de goma: permita la movilidad sin la necesidad de rieles.
• Mecanismo de elevación: incluye un polipasto, un dispersión y un tranvía para el manejo de contenedores.
• Sistema de energía: típicamente diesel-eléctrico, híbrido o completamente eléctrico (dependiendo de los requisitos ambientales y operativos).
• Sistema de control: automatización avanzada y capacidades de operación remota.







Las grúas de pórtico de goma RTG son equipos esenciales en terminales y puertos de contenedores para apilar y mover contenedores. Aquí están los componentes clave de una grúa RTG:

1. Componentes estructurales
Marco de pórtico principal: la estructura de acero primaria que abarca las pilas de contenedores y admite el mecanismo de elevación.

Piernas\/soportes: columnas verticales que proporcionan estabilidad y permiten que la grúa se extienda a las filas de contenedores.

Viga cruzada: el haz horizontal que conecta las piernas, sosteniendo el sistema de tranvía y polipasto.

Voladizo (opcional): algunos RTG tienen un brazo extendido para manejar contenedores fuera del tramo principal.

2. Sistema de movilidad y unidad
Neumáticos de goma: neumáticos de alta carga de alta carga que permiten la movilidad en superficies pavimentadas (típicamente 4, 8 o 16 neumáticos).

Grupos de ruedas: ruedas alimentadas y sin potencia con mecanismos de dirección.

Motores de transmisión: motores eléctricos o diesel-hidráulicos para el movimiento a lo largo del patio.

Sistema de dirección: permite 90- grado o movimiento diagonal para un posicionamiento preciso.

3. Sistema de elevación y manejo
Trolley: se mueve a lo largo del haz cruzado para colocar al esparcidor sobre los contenedores.

Mecanismo de elevación: incluye cuerdas de alambre, tambores y motores para levantar\/bajar contenedores.

DISPARADOR: un accesorio a base de Twistlock que se bloquea en contenedores (puede ser fijo o telescópico para diferentes tamaños).

4. Fuente de energía
Generador diesel (común): proporciona energía para motores eléctricos en RTG diesel-eléctricos.

RTG de electricidad (E-RTG): use un sistema de carrete de cable o una barra de conductores para la alimentación de la cuadrícula (más ecológica).

RTG híbridos: combine la energía diesel y la batería para la eficiencia energética.

5. Control y automatización
Cabina del operador: ubicado en la grúa para el control manual (con controles ergonómicos y visibilidad).

Control remoto (opcional): algunos RTG se pueden operar de forma remota.

Sistemas de automatización (A-RTG): GPS, sensores láser e IA para semi\/automatización completa.

6. Sistemas de seguridad y auxiliares
Sistema anti-colisión: previene colisiones con otras grúas u obstáculos.

Limitadores de carga: evite la sobrecarga.

Sensores de viento y frenos: garantizar la estabilidad en vientos fuertes.

Monitoreo de presión de neumáticos: mantiene un rendimiento óptimo de los neumáticos.

Iluminación y alarmas: para las señales de visibilidad y advertencia.

7. Chasis y tren de rodaje
Anillo de giro (si corresponde): permite una rotación limitada para algunos modelos.

Sistema de suspensión: absorbe los choques durante el movimiento.

Las grúas de pórquido de goma RTG están diseñadas para flexibilidad, apilamiento alto (hasta 6 contenedores de alto) y operaciones eficientes del patio. Las versiones modernas presentan cada vez más automatización y electrificación para la sostenibilidad.







Las grúas de pórtico tyred RTG se usan ampliamente en terminales de contenedores y patios intermodales para apilar y manejar contenedores. Estas son sus ventajas clave:

1. Movilidad y flexibilidad
Los neumáticos de goma permiten un fácil movimiento entre las áreas de apilamiento sin rieles fijos.

Se puede reubicar a diferentes bloques de patio según sea necesario, optimizando la utilización del espacio.

2. Alta productividad
Manejo de contenedores más rápido en comparación con las grúas de pórtico montado en el riel (RMG) debido a la movilidad.

Puede servir múltiples filas de contenedores, reduciendo los tiempos de espera de camiones.

3. Rentable
Costos de infraestructura más bajos que los RMG (sin necesidad de rieles).

Los costos de mano de obra reducidos ya que un RTG puede cubrir un área de apilamiento grande.

4. Adaptabilidad a diferentes diseños
Adecuado para terminales pequeñas a medianas con diseños irregulares.

Puede funcionar tanto en apilamiento de alta densidad como en yardas más amplias.

5. Opciones híbridas y ecológicas
Los RTG modernos a menudo cuentan con sistemas de energía híbridos (diesel + electricidad\/batería), reduciendo las emisiones y los costos de combustible.

Algunos modelos usan operación completamente eléctrica con carrete de cable o energía de batería.

6. Mantenimiento fácil
Estructura más simple que los RMG, con menos problemas de alineación de pistas.

El mantenimiento a menudo se puede hacer en el sitio sin interrumpir las operaciones.

7. Escalabilidad
Se pueden implementar unidades RTG adicionales a medida que crece la capacidad terminal.

Puede manejar varios tamaños de contenedor (20 pies, 40 pies, 45 pies, etc.).

8. Mejor distribución de presión del suelo
Los neumáticos de goma distribuyen peso de manera más uniforme que los sistemas de ferrocarril, reduciendo el estrés por tierra.

Comparación con RMG:
Los RTG son mejores para los diseños flexibles y cambiantes.

Los RMG son más eficientes para terminales fijos de alta densidad, pero requieren infraestructura ferroviaria.

Conclusión:
Las grúas RTG son ideales para terminales que necesitan movilidad, rentabilidad y flexibilidad operativa, especialmente cuando se esperan cambios futuros de expansión o diseño.







Grúas de pórtico tyred de RTG: aplicaciones y usos

Las grúas RTG son versátiles, las grúas móviles de p; Sus neumáticos de goma permiten un movimiento fácil, lo que los hace ideales para varias aplicaciones:

1. Terminales de contenedores de puerto
Contenedores de apilamiento: los RTG se usan comúnmente en yardas de contenedores para apilar y organizar contenedores de envío (típicamente 1- sobre -5 o 1- sobre -6 alto).

Carga\/descarga de camiones y remolques: transfieren contenedores entre pilas de patio y camiones o chasis.

Operaciones intermodales: facilitar el movimiento de contenedores entre barcos, camiones y trenes.

2. Depósitos de contenedores interiores (ICD) y terminales ferroviarios
Se utiliza para transferir contenedores de camiones a vagones ferroviarios y viceversa.

Habilite un apilamiento eficiente en depósitos de espacio limitado.

3. Logística y centros de distribución
Maneje contenedores y carga pesada en grandes almacenes.

Apoya las operaciones de cruce para transferencias de carga más rápidas.

4. Fabricación y industrias pesadas
Mueva grandes bobinas de acero, maquinaria y carga de gran tamaño en plantas industriales.

Usado en astilleros para manejar componentes pesados.

5. Operaciones temporales y móviles
Se puede implementar en yardas de almacenamiento temporales o logística de alivio de desastres debido a su movilidad.

Ventajas de las grúas RTG
Movilidad: no hay necesidad de rieles fijos; puede reposicionarse según sea necesario.

Alta capacidad de apilamiento: optimiza el espacio del patio.

Flexibilidad de combustible: diesel, eléctrico (híbrido) o opciones totalmente eléctricas.

Rentable: costos de infraestructura más bajos en comparación con las grúas de pórtico montado en el ferrocarril (RMG).

Conclusión
Las grúas de pórtico tyred de RTG son esenciales en la logística moderna, que ofrecen flexibilidad, eficiencia y ahorro de costos en el contenedor y el manejo pesado de carga. Sus aplicaciones abarcan puertos, terminales ferroviarios, centros de logística y sitios industriales, lo que las convierte en un activo clave en las cadenas de suministro globales.





El procedimiento de producción para las grúas de pórquido de goma RTG implica varias etapas clave, desde el diseño y la adquisición de materiales hasta el ensamblaje, las pruebas y la entrega. A continuación se muestra un desglose paso a paso del proceso de fabricación típico:



1. Diseño e ingeniería
Diseño conceptual: se analizan los requisitos del cliente (capacidad de elevación, tramo, altura, etc.).

Ingeniería detallada: los diseños estructurales, mecánicos y eléctricos se finalizan con el software CAD\/CAE.

Simulación y validación: el análisis de elementos finitos (FEA) garantiza la integridad estructural y el rendimiento.

2. Adquisición de material
Se obtienen placas de acero, vigas, ruedas, motores, componentes eléctricos y sistemas hidráulicos.

Los controles de calidad (composición química, propiedades mecánicas) se realizan en materias primas.

3. Fabricación de componentes estructurales
Corte y mecanizado: las placas de acero y las vigas se cortan (láser\/plasma\/chorro de agua) y se conforman.

Soldadura y ensamblaje: las vigas principales, las piernas y los carruajes finales están soldados (soldadura por arco sumergido para alta resistencia).

Plalgante y pintura de disparos: las superficies se limpian, se disparan y se cubren con pintura anticorrosión.

4. Instalación de sistemas mecánicos y eléctricos
Sistema de accionamiento: las ruedas, los ejes y las cajas de cambios están montados.

Mecanismo de elevación: se instalan cuerdas de alambre, tambores, caradas y ganchos.

Sistemas eléctricos: los motores, PLC, sensores y paneles de control están cableados.

Hidráulica (si corresponde): se instalan estabilizadores o sistemas de dirección.

5. Asamblea de componentes principales
La estructura de pórtico se ensambla, integrando piernas, vigas y vigas de tranvía.

El carrito (con polipasto) está montado en la viga.

Los neumáticos de goma y los motores de accionamiento se instalan en las patas del portal.

6. Pruebas y control de calidad
Pruebas de aceptación de fábrica (grasa):

Prueba de carga: pruebas estáticas (1.25 × carga nominal) y dinámicas (1.1 × nominal de carga).

Pruebas funcionales: movimiento (pórtico, carrito, polipasta), frenado y sistemas de seguridad (interruptores de límite, protección contra sobrecarga).

Verificaciones eléctricas: resistencia al aislamiento, estabilidad de voltaje.

Coss puesta: Pruebas en el sitio después de la entrega.

7. Desmontaje y transporte
La grúa se desmonta para el envío (si es necesario) y se transporta al puerto\/terminal.

8. Instalación y puesta en marcha en el sitio
Reensamblaje en el sitio del cliente.

Pruebas finales en condiciones de funcionamiento reales.

9. Entrenamiento y entrega
Los operadores y el personal de mantenimiento están capacitados.

Se proporciona documentación (manuales, certificaciones).
