Grúa pórtico de elevación con polipasto de 150 toneladas

Componentes principales: caja de cambios, motor, engranaje

Lugar de origen: China

Garantía: 1 año

Peso (KG): 10000 kg

Vídeo de inspección saliente-: proporcionado

Informe de prueba de maquinaria: proporcionado

Capacidad de carga nominal: 50 toneladas, 30 toneladas, 40 toneladas, 5 toneladas, 20 toneladas, 10 toneladas

Máx. Altura de elevación: 30M

1.Telas principales de doble viga

Construido con acero de alta-resistencia.

Sostenga toda la carga y proporcione un camino estable para el carro del polipasto.

Diseñado con unviga tubularoestructura de celosía, dependiendo de las condiciones del sitio y la longitud del tramo.

Estructuras de patas (columnas de soporte)

Patas verticales de acero que soportan las vigas principales.

Se puede diseñar en unUn-marcootipo de cuadro-estructura.

Transmitir la carga de la viga al suelo o carriles.

Carro de elevación

Equipado con unPolipasto o cabrestante de cable de 150 toneladas.

Corre horizontalmente a lo largo de las vigas principales para posicionar la carga con precisión.

Incluye motores de alto-torque, sistemas de frenado y un tambor-de alta resistencia con rodillos guía.

Cuenta con protección contra sobrecarga y regulación de velocidad para seguridad y control.

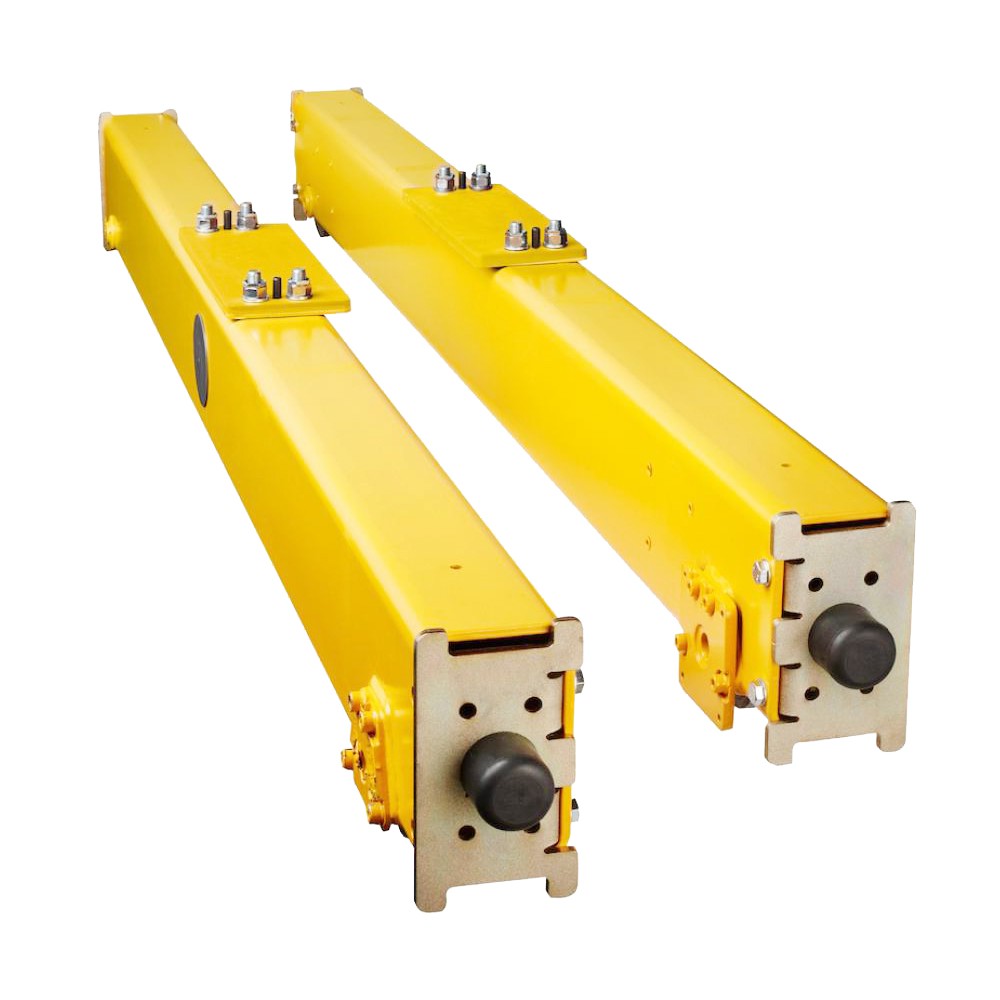

3.Carros finales

Montado a ambos lados de la estructura del pórtico.

contener elruedas motrices y mecanismos motorizadospara permitir el movimiento de la grúa a lo largo de los carriles.

Cuenta con amortiguadores y amortiguadores para reducir el impacto y el desgaste durante la operación.

4.Mecanismo de viaje

Sistema motorizado que acciona toda la grúa pórtico a lo largo de la vía de trabajo.

Incluyemotores de accionamiento, cajas de cambios, ruedas y frenos.

Controlado para una aceleración y desaceleración suaves durante la operación.

5.Mecanismo de desplazamiento del carro

1) Composición estructural

El mecanismo de desplazamiento del carro de las grúas pórtico más grandes combina una serie de componentes de acero de alta-resistencia para la integridad estructural, sistemas avanzados de motor y caja de cambios para el movimiento y complejos sistemas de seguridad para garantizar un funcionamiento preciso y seguro.

2) Función del mecanismo operativo del carro.

Movimiento horizontal del carro: El carro se mueve hacia adelante y hacia atrás a lo largo del puente grúa. Esto permite colocar la carga en varias partes del área de trabajo. Garantiza que la grúa pueda cubrir un amplio tramo, lo que permite levantar y transportar materiales a través del área de trabajo designada.

Transporte de carga: El carro está equipado con un mecanismo de elevación (gancho, abrazadera u otros dispositivos de elevación), que puede recoger, mover y soltar cargas. La función de desplazamiento permite al operador de la grúa mover cargas con precisión a lo largo de una trayectoria específica.

Transporte de carga: El carro está equipado con un mecanismo de elevación (gancho, abrazadera u otros dispositivos de elevación), que puede recoger, mover y soltar cargas. La función de desplazamiento permite al operador de la grúa mover cargas con precisión a lo largo de una trayectoria específica.

6.Rueda de grúa

1) Función de las ruedas

Soporte móvil: La función principal de las ruedas es apoyar el movimiento de la grúa sobre la vía y asegurar el buen funcionamiento de la grúa.

Distribución de carga: Las ruedas ayudan a distribuir uniformemente la carga de la grúa, reducir la presión sobre la vía y aumentar la vida útil del equipo.

2) Requisitos de diseño

Resistencia y rigidez: Las ruedas deben tener la suficiente resistencia y rigidez para soportar el peso muerto de la grúa y diversas cargas dinámicas.

Resistencia al desgaste: debido a la fricción continua entre las ruedas y la oruga, el material de las ruedas debe tener una buena resistencia al desgaste para prolongar la vida útil.

Diseño antideslizante: la superficie de la rueda debe estar diseñada para ser antideslizante para evitar deslizamientos o resbalones bajo cargas pesadas.

7.Gancho de grúa

El gancho de las grúas pórtico más grandes suele ser un equipo robusto y de servicio pesado-diseñado para soportar capacidades de elevación extremadamente altas. Estas grúas, utilizadas en aplicaciones industriales-a gran escala, como astilleros, puertos y sitios de construcción, tienen ganchos que pueden manejar cargas que a menudo superan varios cientos de toneladas.

Los ganchos de las grúas suelen estar fabricados con acero de aleación de alta-resistencia para soportar las inmensas tensiones de cargas pesadas. El gancho puede estar forjado para garantizar resistencia y confiabilidad. El gancho de una grúa pórtico gigante puede ser muy grande y a menudo pesa varias toneladas, dependiendo de la capacidad de elevación de la grúa. Por ejemplo, las grúas con capacidades de elevación en el rango de 1000 toneladas o más pueden tener ganchos que también pesan varias toneladas. El diseño puede variar, pero los tipos comunes incluyen configuraciones de gancho simple, doble o triple, especialmente para grúas más grandes. Los ganchos dobles o triples pueden ayudar a distribuir la carga de manera más uniforme, lo cual es particularmente importante al levantar artículos muy grandes o de formas extrañas.

Las grandes grúas pórtico están equipadas con mecanismos de seguridad para evitar daños en los ganchos y accidentes. Esto incluye características como protección automática contra sobrecargas, sistemas anti-antibalanceo y frenos de emergencia. En las grúas más grandes, los ganchos suelen venir con diferentes tipos de accesorios de aparejo (p. ej., eslingas de elevación, barras separadoras) para facilitar el manejo de carga seguro y eficiente.

Motor

1) El sistema de motor de una grúa tan enorme implicaría motores altamente especializados capaces de manejar cargas inmensas con precisión. El sistema de elevación de la grúa probablemente utilizaría varios motores de CC o motores de CA con variadores de frecuencia (VFD) para un control suave y eficiente. Los motores estarían vinculados a un complejo sistema de cabrestantes, poleas y mecanismos de elevación para levantar y mover cargas extremadamente pesadas.

2) La grúa funciona mediante una combinación de motores eléctricos para el mecanismo de elevación y motores hidráulicos para determinadas partes de la grúa, como el carro o el mecanismo de giro. Los detalles específicos sobre el tipo exacto y la potencia de los motores no suelen estar disponibles públicamente, pero una grúa de este tipo requeriría motores con varios megavatios de potencia para realizar sus tareas pesadas-de manera efectiva.

3) La grúa también está equipada con sofisticadas funciones de seguridad y sistemas de control para garantizar la estabilidad y evitar sobrecargas durante la operación.

.

Sistema de alarma de luz y sonido e interruptor de límite.

1) Sistema de alarma de luz y sonido.

La alarma audible se utiliza para alertar al personal sobre condiciones críticas, como una sobrecarga, un mal funcionamiento o una operación insegura. La alarma continua generalmente se usa para situaciones de emergencia como un mal funcionamiento o una condición de sobrecarga. Los pitidos intermitentes se pueden usar para advertencias (por ejemplo, cuando se acerca un límite, como una grúa acercándose a su carga máxima o rango de operación). Un sonido más fuerte que se puede emplear para indicar una emergencia o durante operaciones de alto-riesgo. El sistema de alarma debe ser lo suficientemente alto como para escucharse por encima del ruido de la grúa. operación y a distancia, considerando el tamaño de la grúa y el entorno circundante.

Indicadores visuales (luces): el sistema de luces visuales sirve como alerta secundaria, ayudando a los trabajadores que pueden estar en áreas donde la alarma sonora no se puede escuchar (por ejemplo, en ambientes ruidosos o cuando están monitoreando visualmente las operaciones de la grúa). Se pueden usar luces intermitentes para llamar la atención en situaciones de emergencia o para indicar un peligro continuo. Estas luces generalmente están montadas en la estructura principal de la grúa y el pórtico, visibles desde todas las direcciones donde las personas puedan estar trabajando. Las luces también pueden instalarse en paneles de control clave o en estaciones operativas terrestres-.

Luces rojas: indican fallas críticas, emergencias o condiciones inseguras, como sobrecarga de la grúa o falla mecánica.

Luces amarillas/ámbar: advierten sobre problemas no-críticos o peligros inminentes, como acercarse a límites operativos.

Luces verdes: indican un funcionamiento normal o que la grúa está funcionando dentro de parámetros seguros.

2) interruptor de límite

Un interruptor de límite en una grúa pórtico de este tipo desempeña un papel crucial en la seguridad y el control operativo. Es un dispositivo mecánico o electrónico que se utiliza para definir los límites de recorrido del movimiento de la grúa. Los interruptores de límite generalmente se instalan en el carro de la grúa o en la estructura del pórtico para evitar un recorrido excesivo, lo que podría causar daños mecánicos o situaciones peligrosas. Garantizan que la grúa no se mueva más allá de su rango operativo seguro en direcciones horizontales, verticales o de rotación.

Interruptores de límite de recorrido horizontales (longitudinales): evitan que la grúa se mueva demasiado a lo largo del muelle o del sitio de construcción.

Interruptores de límite verticales (de elevación): evitan que el gancho o el mecanismo de elevación se desplace más allá de sus límites superiores o inferiores diseñados.

Interruptores de límite laterales (carro o pórtico): ayudan a evitar que la estructura del carro o pórtico se salga de su vía o camino designado.

Interruptores de límite de rotación: en los casos en que la grúa tiene una pluma o un brazo giratorio, los interruptores de límite de rotación ayudan a evitar la rotación excesiva.

10.Dispositivos de seguridad

1) Dispositivo de protección contra sobrecarga: Limitadores de sobrecarga: Estos dispositivos monitorean la carga que se levanta. Si la grúa excede su capacidad de elevación nominal, el sistema detendrá automáticamente su funcionamiento o emitirá una alerta. Comprueba continuamente la carga y el ángulo de la pluma, asegurando que la grúa no exceda las condiciones de elevación seguras.

2) Sistemas anti-balanceo: reduce el movimiento de balanceo de la carga para evitar accidentes o pérdida de control, especialmente al mover cargas pesadas o suspendidas. Algunas grúas utilizan sistemas automatizados que controlan la velocidad de la grúa o implementan contrapesos para gestionar el balanceo de la carga.

3) Sistemas de Prevención de Colisiones: Evitan que la grúa se mueva más allá de los límites de seguridad. Estos interruptores detienen la grúa si alcanza posiciones peligrosas (por ejemplo, cerca de otra grúa o de un obstáculo). Detecta objetos o personal cerca de la grúa y evita movimientos en zonas peligrosas.

4) Sistemas de parada de emergencia: Los botones de parada de emergencia ubicados estratégicamente pueden detener inmediatamente las operaciones de la grúa en caso de una emergencia. Algunas grúas pórtico grandes están equipadas con una función de parada de emergencia remota para permitir a los operadores detener la grúa a distancia si es necesario.

5) Sistemas de monitoreo de grúas: las cámaras de videovigilancia montadas en la grúa o en la cabina del operador brindan visibilidad de los puntos ciegos y garantizan operaciones seguras. Estos sistemas brindan datos en tiempo real-sobre el rendimiento, el diagnóstico y el uso de la grúa. Los operadores y equipos de mantenimiento pueden monitorear el estado de la grúa de forma remota.

6) Sensores de viento y clima: detecta la velocidad del viento para garantizar que la grúa no funcione en condiciones climáticas peligrosas, como vientos fuertes. Detecta condiciones adversas (por ejemplo, relámpagos, lluvias intensas, temperaturas extremas) y puede restringir el movimiento de la grúa si se detecta un clima peligroso.

11.Modo de control

1) Control manual mediante joysticks o consolas: los operadores pueden utilizar paneles de control sofisticados para maniobrar la grúa. Esto puede implicar controlar el polipasto principal, el carro, el movimiento lateral del pórtico y la rotación de la grúa.

2) Sistemas automatizados: algunas grúas pórtico modernas están equipadas con automatización y sistemas de control basados ​​en IA-para optimizar la eficiencia, la seguridad y reducir los errores humanos. Estos sistemas pueden ayudar a realizar tareas repetitivas, posicionar contenedores o ajustar las velocidades de las grúas según el peso de la carga y los factores ambientales.

3) Control remoto: Muchas de las grúas más grandes están equipadas con sistemas de control remoto, lo que permite a los operadores controlar la grúa a distancia, a menudo en una cabina o incluso desde una sala de control. Esto les brinda una mejor visión de la tarea y permite operaciones más seguras en entornos desafiantes.

4) Sistemas de seguridad: Estas grúas también cuentan con robustos sistemas de seguridad para prevenir accidentes. Estos pueden incluir sensores de carga, tecnología anti-colisión y mecanismos de parada de emergencia.

12.Boceto

Técnico principal

1. Alta capacidad de elevación y eficiencia

Capaz de manipular con seguridad cargas de hasta150 toneladas, lo que lo hace ideal para proyectos industriales, de construcción e infraestructura a gran-escala.

Los motores y mecanismos de elevación de alto-rendimiento permitenelevación y movimiento eficientesde materiales de gran tamaño o voluminosos.

2. Instalación y operación flexibles

Adecuado para ambosuso interior y exteriorcon configuraciones móviles o montadas en riel-.

puede serpersonalizado-diseñadopara cumplir con las condiciones específicas del sitio, longitudes de luz y alturas de elevación.

Varias opciones de control-cabina, control remoto o colgante-permiten un funcionamiento flexible según las necesidades del lugar de trabajo.

3. Estructura robusta y duradera

Hecho conacero de alta-resistenciay técnicas de soldadura avanzadas para una larga vida útil y un rendimiento confiable en condiciones de uso intensivo y continuo-.

Recubrimientos resistentes a la corrosión-e impermeabilizaciónLas opciones lo hacen adecuado para entornos hostiles como astilleros, puertos y sitios de construcción.

4. Manejo de carga preciso

Equipado consistemas de elevación avanzadosymecanismos de desplazamiento suavepara un posicionamiento preciso de componentes pesados.

Los variadores de frecuencia (VFD) y otros controles reducen la oscilación y mejoran la estabilidad de la carga.

5. Sistemas de seguridad mejorados

Integrado con múltiplescaracterísticas de seguridad, incluido:

Protección contra sobrecarga

interruptores de límite

Sistemas de parada de emergencia

Dispositivos anticolisión

Mecanismos de bloqueo-a prueba de viento (para modelos de exterior)

Estas características reducen significativamente el riesgo de accidentes y daños al equipo.

6. Rentable-Efectivo para tareas de levantamiento pesado

En comparación con la construcción de grandes infraestructuras de elevación fijas (como puentes grúa en edificios cerrados), las grúas pórtico suelen sermas economicopara tareas pesadas en sitios-abiertos.

Menores costos de mantenimientogracias a su estructura accesible y componentes duraderos.

7. Diseño personalizable

Se puede adaptar arequisitos específicos de la industria, como elevación en tándem, polipastos múltiples o ganchos y accesorios especiales para diferentes materiales (p. ej., segmentos de hormigón, placas de acero, turbinas, etc.).

1. Proyectos de Construcción e Infraestructura

Elevación y posicionamiento dedovelas prefabricadas de hormigón, vigas de puentes y estructuras de acero.

Ampliamente utilizado enconstrucción de puentes, ensamblaje de edificio de gran altura, ycolocación del segmento del túnel.

Ideal paraMontaje por segmentos en la construcción de carreteras y ferrocarriles..

2. Construcción naval e industria marina

Manejosecciones del casco de un barco, motores, hélices y otros componentes de gran tamaño.

Útil endiques secos, astilleros y astilleros de fabricación marina para ensamblar o reparar embarcaciones grandes.

3. Sector de Centrales Eléctricas y Energía Eólica

levantamiento decomponentes de la turbina, transformadores, yreactoresdurante la instalación o el mantenimiento.

Transporte e instalaciónTorres, palas y góndolas de aerogeneradores.en proyectos de energía eólica.

4. Industria del acero y del metal

Emocionantebobinas de acero pesado, losas, palanquillas, yláminas de metalen plantas siderúrgicas y patios de almacenamiento.

Apoyando a lamontaje y desmontajede grandes equipos industriales.

5. Proyectos de Ferrocarriles y Metros

Manejosegmentos ferroviarios, paneles de pista, ysegmentos de revestimiento de túneles.

Utilizado en elconstrucción de líneas de metro, puentes ferroviarios y estaciones.

6. Minería y Fabricación de Equipo Pesado

Ayuda en elfabricacion y transportede gran maquinaria minera, trituradoras y piezas mecánicas.

También se utiliza paramantenimiento de grandes equipos minerosen operaciones a cielo abierto-o subterráneas.

7. Patios de logística y almacenamiento

Se mueve eficientementecarga y contenedores de gran tamañoen centros logísticos y parques industriales.

Apoya las operaciones de almacenamiento temporal levantando y organizando mercancías pesadas.

1. Fase de diseño: Un equipo de ingenieros redacta el diseño inicial, considerando la capacidad de elevación requerida, las dimensiones, los factores ambientales (viento, actividad sísmica) y las necesidades operativas (velocidad, controles). El marco de la grúa está diseñado para soportar cargas masivas. Esto implica cálculos de resistencia y estabilidad, incluidas pruebas de tensión para garantizar la seguridad. Se seleccionan aleaciones y acero de alta-resistencia para varios componentes de la grúa, como vigas, patas y la estructura del pórtico. También se pueden elegir materiales resistentes a la corrosión-para piezas expuestas a entornos hostiles.

2. Fabricación de componentes: Se fabrica el marco del pórtico, que incluye las patas, las vigas transversales y la estructura superior. Esto implica cortar, soldar y ensamblar secciones de acero. Las patas, que son los componentes principales-que soportan la carga, se fabrican como grandes estructuras verticales y luego se sueldan y refuerzan. Se fabrican las ruedas o vías de la grúa, lo que permite que el pórtico se mueva a lo largo de los rieles o el sistema de vías terrestres. Esto es fundamental para posicionar la grúa para diferentes operaciones.

3. Elevación y ensamblaje del marco principal: Las secciones grandes de la grúa pórtico a menudo se construyen de forma modular, lo que significa que varios componentes se fabrican en diferentes lugares y luego se ensamblan en el sitio. Para el ensamblaje de los componentes más grandes, se utilizan equipos especializados como gatos, grúas y montacargas para levantar y colocar piezas individuales. El ensamblaje de la estructura del pórtico requiere una alineación precisa de cada sección. Esto suele implicar el uso de avanzados sistemas-guiados por láser para garantizar que todo esté en su lugar.

4. Instalación del Sistema de Elevación: Incluye el polipasto principal, el cual se encarga de levantar las cargas. El polipasto puede tener una serie de poleas, cabrestantes y cables que deben instalarse y probarse. La grúa requiere un motor potente para levantar y bajar cargas pesadas. Este motor, a menudo un sistema eléctrico o hidráulico, está integrado en el conjunto del polipasto y conectado al sistema de control.

5. Sistemas eléctricos y de control: Se instalan los sistemas eléctricos de la grúa, incluidos sensores, elementos de seguridad y sistemas de control. Estos incluyen sistemas anti-colisión, sensores de carga y el software utilizado para operar la grúa de forma remota. Se realizan pruebas exhaustivas para garantizar que la grúa pueda operarse de manera segura, con precisión y sin errores. Esto incluye pruebas de equilibrio de carga, control de movimiento y sistemas de apagado de emergencia.

6. Pruebas y calibración: La grúa se somete a rigurosas pruebas de carga para garantizar que pueda soportar el peso máximo para el que está diseñada. Esto incluye pruebas estáticas (sin movimiento) y pruebas dinámicas (movimiento con una carga). El movimiento de la grúa, incluida su velocidad, capacidad de elevación y rango de movimiento, se prueba en condiciones del mundo real-. Esto garantiza que la grúa funcione según lo previsto. Se realizan extensas inspecciones de seguridad para verificar el cumplimiento de los estándares internacionales para operaciones industriales y de levantamiento pesado.

7. Ensamblaje final y puesta en servicio: una vez que todos los sistemas estén probados y en pleno funcionamiento, la grúa se completa y se prepara para la puesta en servicio. Si la grúa se construyó parcialmente en otro lugar, el ensamblaje final podría tener lugar en-el sitio, donde la grúa se traslada a su área operativa designada. Los operadores y el personal de mantenimiento están capacitados en la operación de la grúa pórtico, lo que incluye procedimientos de seguridad, protocolos operativos y tareas de mantenimiento de rutina.

8. Uso operativo y mantenimiento: La grúa se someterá a inspecciones y mantenimiento periódicos para garantizar su funcionalidad y seguridad continuas. Esto incluye verificar el desgaste de componentes críticos como cables, motores y polipastos. Con el tiempo, la grúa puede sufrir mejoras o modificaciones para mejorar su eficiencia, seguridad o capacidad de elevación.

Vista del taller:

La empresa ha instalado una plataforma inteligente de gestión de equipos, y ha instalado 310 conjuntos (sets) de robots de manipulación y soldadura. Una vez finalizado el plan, habrá más de 500 conjuntos (conjuntos) y la tasa de conexión en red de equipos alcanzará el 95%.. 32 se han puesto en uso líneas de soldadura, se planea instalar 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85%.
