Rueda de riel de grúa forjada de acero

Una rueda de riel de grúa forjada de acero es una rueda de servicio pesado diseñada para grúas aéreas, grúas de pórtico y otros equipos de manejo de materiales que corre sobre rieles. Estas ruedas son cruciales para el movimiento suave, la carga de carga y la durabilidad en entornos industriales.

Características clave de las ruedas de riel de grúa de acero forjado:
Material:

Hecho de acero forjado de alta calidad (típicamente AISI 1045, 1055 o 1060 de acero de carbono), proporcionando resistencia superior y resistencia al desgaste.

La forja mejora la estructura del grano, mejorando la tenacidad y la resistencia a la fatiga en comparación con las ruedas fundidas.

Tratamiento térmico:

A menudo tratado con calor (enfriamiento y templado) para lograr una dureza óptima (típicamente HRC 40-55) para la vida útil prolongada.

El endurecimiento de la llama o la inducción en la superficie de la banda de rodadura aumenta la resistencia al desgaste.

Diseño y dimensiones:

Disponible en varios perfiles (banda de rodadura plana, cónica o coronada) para que coincida con diferentes tipos de riel (por ejemplo, AISC, DIN, BS o JIS estándares).

Los diámetros comunes varían de 200 mm a 1000 mm+, con anchos adecuados para anchos de riel específicos.

Capacidad de carga:

Diseñado para manejar cargas dinámicas altas (desde unas pocas toneladas hasta cientos de toneladas).

Resistente a la fatiga para soportar el estrés repetido durante largos períodos.

Mecanizado de precisión:

Mecanizado a tolerancias estrechas para rodar liso y vibración mínima.

El acabado de diámetro garantiza un ajuste adecuado con ejes o rodamientos.



Material:

El material utilizado para las ruedas de riel de grúa forjada de acero es típicamente un acero de aleación de alta calidad que ofrece una excelente resistencia, resistencia al desgaste y durabilidad bajo cargas pesadas. Los materiales comunes incluyen:

Materiales comunes para ruedas de riel de grúa forjada:
AISI 1045 \/ C45 (acero al carbono medio)

Buena resistencia y resistencia al desgaste.

Comúnmente utilizado para aplicaciones de servicio moderado.

AISI 4140 \/ 42CRMO4 (acero de aleación de cromo-molibdeno)

Mayor resistencia, resistencia y resistencia a la fatiga.

Adecuado para aplicaciones pesadas y de alta carga.

AISI 4340 \/ 40CRNIMOA (acero de níquel-cromo-molibdeno)

Resistencia de impacto superior y durabilidad.

Utilizado en ruedas de grúa extrema y entornos duros.

AISI 1060 \/60 mn (acero alto en carbono)

Alta dureza y resistencia al desgaste.

A menudo se usa en aplicaciones que requieren una mejor resistencia a la abrasión.

Tratamiento térmico:
El enfriamiento y el templado generalmente se aplican para mejorar la dureza y la tenacidad.

El endurecimiento de la superficie (p. Ej., Endurecimiento por inducción) puede usarse para mejorar la resistencia al desgaste.

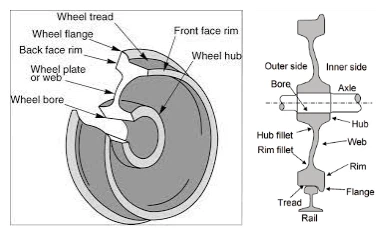

Bosquejo





Ventajas de las ruedas de riel de grúa forjada de acero
Las ruedas de riel de grúa forjada de acero ofrecen varias ventajas significativas sobre el fundido u otros tipos de ruedas, lo que las convierte en la opción preferida para aplicaciones de servicio pesado:

Fuerza y ​​durabilidad
Integridad estructural superior debido al proceso de forja que alinea la estructura de grano

Mayor capacidad de carga en comparación con las ruedas fundidas

Mayor resistencia al impacto a cargas de choque de resistencia

Resistencia al desgaste
Vida útil más larga debido a superficies endurecidas

Mejor resistencia a la deformación bajo cargas pesadas

Requisitos de mantenimiento reducidos

Beneficios de rendimiento
Operación más suave con dimensiones más precisas

Mejor resistencia a la fatiga para aplicaciones de carga cíclica

Mayor confiabilidad en entornos exigentes

Ventajas de seguridad
Un menor riesgo de falla catastrófica (las ruedas falsificadas no tienen porosidad o huecos como ruedas fundidas)

Rendimiento más consistente a lo largo de la vida útil de la rueda

Mejor respuesta al tratamiento térmico que permite perfiles de dureza óptimos

Beneficios económicos
Un costo total más bajo de propiedad a pesar del costo inicial más alto

Tiempo de inactividad reducido debido a intervalos más largos entre reemplazos

Mejor valor con el tiempo a través de la vida útil prolongada

Estas ventajas hacen que las ruedas de acero forjadas sean particularmente adecuadas para grúas pesadas, sistemas de pórtico y otras aplicaciones exigentes de manejo de materiales donde la confiabilidad y la seguridad son críticos.





Aplicación de ruedas de riel de grúa forjada de acero
Las ruedas de riel de grúa forjada de acero son componentes críticos en grúas aéreas, grúas de pórtico y otros sistemas de manejo de materiales. Están diseñados para soportar cargas pesadas, alto estrés y operación continua en entornos industriales. A continuación se presentan las aplicaciones y beneficios clave de las ruedas de riel de grúa de acero forjado:

1. Grúas y grúas de pórtico
Utilizado en molinos de acero, astilleros y sitios de construcción donde las cargas pesadas deben moverse con precisión.

Las ruedas forjadas proporcionan alta resistencia y resistencia al desgaste, asegurando una larga vida útil en condiciones de servicio pesado.

2. Grúas de manejo de puertos y contenedores
Esencial para las grúas de barco a tierra, RTG (grúas de pórtico de goma) y grullas STS en puertos.

Las ruedas de acero forjadas manejan cargas dinámicas, choques e impacto de los contenedores de envío en movimiento.

3. Minería y aplicaciones industriales pesadas
Se usa en grúas mineras, sistemas de manejo de cucharones y puentes de mineral donde se requiere extrema durabilidad.

Resistente a la abrasión, la deformación y la fatiga causadas por entornos duros.

4. Sistemas de ferrocarril y transporte
Aplicado en grúas de mantenimiento ferroviario y autos de transferencia de servicio pesado.

Las ruedas forjadas aseguran un movimiento de rodadura suave y un desgaste reducido en los rieles.

5. Plantas y fundiciones de acero
Usado en grúas de metal caliente, manejo de losas y sistemas de transporte de bobina.

Extraiga altas temperaturas y cargas de choque pesados ​​sin agrietarse.





La producción de ruedas de riel de grúa forjada de acero implica varios pasos críticos para garantizar la durabilidad, la resistencia y la precisión. A continuación se muestra un procedimiento detallado de producción paso a paso:

1. Selección de material
Materia prima: acero de aleación de alta calidad (por ejemplo, AISI 1045, 1055, 4140 o estándares equivalentes como DIN\/EN).

Verificación de calidad: Análisis de composición química (C, MN, SI, CR, etc.) y pruebas ultrasónicas para defectos internos.

2. Calefacción y forja
Precalecimiento: el tocho de acero se calienta a 1100 grados –1200 grados en un horno para plasticidad uniforme.

Proceso de forja:

Forjado de moreno abierto: conformación áspera bajo una prensa hidráulica.

Forjado de moreno cerrado: forja de precisión en troqueles para formar el perfil de la rueda (banda de rodadura, brida, cubo).

Golpes en caliente: se perfora un agujero para el orificio del eje.

3. Tratamiento térmico (para mejorar las propiedades mecánicas)
Normalización: calentado a 850 grados –900 grados y refrigerado por aire para refinar la estructura de grano.

Enfriamiento y templado:

Apagado: enfriamiento rápido en aceite\/agua para lograr la alta dureza.

Templing: recalentado a 400 grados –600 grados para reducir la fragilidad mientras mantiene la dureza.

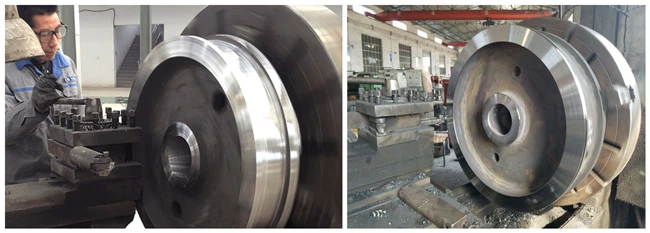

4. Mecanizado (mecanizado de precisión CNC)
Turning: mecanizado de torno para la precisión dimensional (OD, orificio, perfil de la banda de rodadura).

RODICIÓN DE PRIDA Y TRANDA: Asegura un contacto suave con el riel.

Corte de perforación y keyway: perforación de precisión del orificio del eje y la tecla (si es necesario).

5. Pruebas no destructivas (NDT)
Pruebas ultrasónicas (UT): detecta fallas internas.

Inspección de partículas magnéticas (MPI): verifica las grietas de la superficie.

Prueba de dureza: garantiza el cumplimiento de los estándares (por ejemplo, HB 300–400).

6. Tratamiento de superficie y recubrimiento
Plalgante de disparos: elimina la escala y mejora el acabado de la superficie.

Recubrimiento anticorrosión: enchapado de zinc, fosfación o pintura (opcional).

7. Inspección y empaque final
Verificación dimensional: verifica las tolerancias según los estándares ISO\/ASME.

Prueba de carga: simula el estrés operativo (para aplicaciones críticas).

Embalaje: cajas de madera o paletas de acero para el envío.

4. Mecanizado:La rueda terminada se mecaniza para lograr el acabado deseado y las dimensiones. Esto incluye moler los bordes, aburrir el orificio central y perforar los agujeros de los pernos.

5. Tratamiento térmico:La rueda forjada se somete a varios procesos de calefacción y enfriamiento para refinar sus propiedades químicas y físicas. Esto ayuda a garantizar que la rueda sea fuerte, duradera y resistente al desgaste.

6. Terminado:Las ruedas terminadas se limpian, se inspeccionan los defectos y se pulen a un acabado suave.

7. Inspección:Finalmente, la rueda de riel de acero terminada se inspecciona rigurosamente para garantizar que cumpla con los estándares requeridos de resistencia, dimensiones y acabado superficial. Cualquier defecto se identifica y se dirige antes de que la rueda se apruebe para su uso.

8. Entrega:Las ruedas de tren completadas se cargan en camiones, trenes o barcos y se entregan a los fabricantes de trenes donde se instalan en trenes nuevos o se usan para reemplazar las ruedas desgastadas en los trenes existentes.





La compañía ha instalado una plataforma de gestión de equipos inteligentes y ha instalado 310 conjuntos (conjuntos) de robots de manejo y soldadura. Después de la finalización del plan, habrá más de 500 conjuntos (conjuntos), y la tasa de redes de equipos alcanzará el 95%. Se han utilizado 32 líneas de soldadura, se planifican 50 y se ha alcanzado la tasa de automatización de toda la línea de productos.
