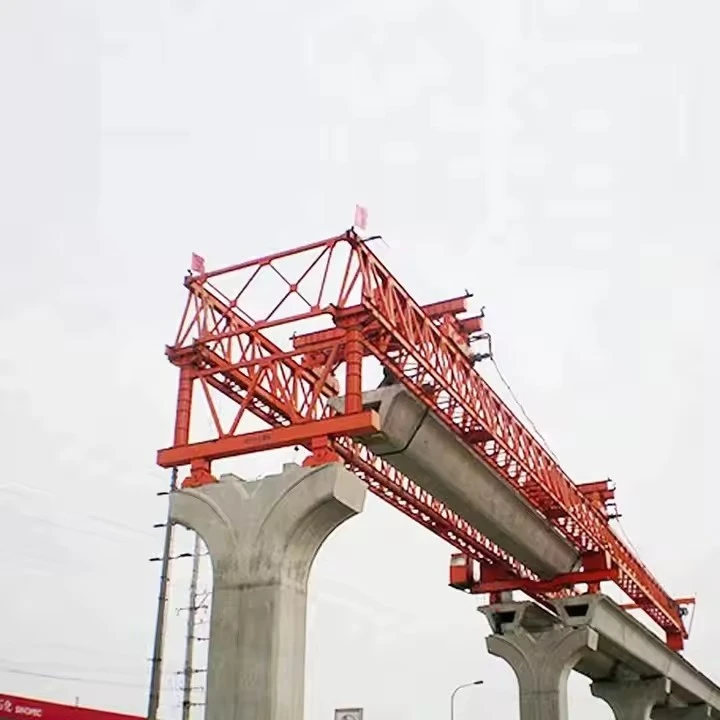

Lanzador de construcción de vigas de puente



Tipos de lanzadores de vigas de puentes
Pórtico de lanzamiento de vigas (GLG)

Se utiliza para lanzar vigas prefabricadas de hormigón o de acero.

Puede abarcar varios pilares y avanzar a medida que avanza la construcción.

Adecuado para construcciones en voladizo equilibrado.

Nariz de lanzamiento (para el método de lanzamiento incremental)

Una estructura temporal unida al frente de una viga para reducir la deflexión durante el lanzamiento.

Se utiliza en el método de lanzamiento incremental donde la plataforma del puente se construye en segmentos y se empuja hacia adelante.

Transportadores modulares autopropulsados ​​(SPMT)

Vehículos de ruedas que transportan vigas pesadas hasta el lugar de instalación.

Altamente maniobrable y utilizado para la colocación de vigas pesadas.

Pórtico de lanzamiento aéreo

Discurre sobre segmentos de puentes ya construidos.

Levanta y posiciona vigas nuevas desde arriba.

Pórtico de lanzamiento suspendido

Se mueve debajo del tablero del puente.

A menudo se utiliza en zonas urbanas con restricciones de altura.

El lanzador de construcción de vigas de puentes es una máquina especializada que se utiliza para la instalación eficiente de vigas prefabricadas de hormigón o de acero en la construcción de puentes. A continuación se detallan sus características clave:

1. Alta capacidad de carga
Diseñado para manipular vigas prefabricadas pesadas (hormigón o acero) con capacidades que van desde 100 hasta 1000+ toneladas, según el modelo.

Equipped with heavy-duty hydraulic lifting systems for precise girder placement.

2. Diseño modular y ajustable
Longitud de tramo ajustable para adaptarse a diferentes anchos de puentes.

Componentes modulares para un fácil montaje, desmontaje y transporte entre lugares de trabajo.

3. Mecanismo de auto-lanzamiento y autopropulsión-
Puede avanzar de forma autónoma a lo largo del tablero del puente mediante gatos hidráulicos o carriles.

Algunos modelos cuentan con orugas o sistemas de ruedas para movilidad.

4. Sistema de colocación de precisión
Sistemas hidráulicos-controlados por computadora para una precisión milimétrica-en el posicionamiento de vigas.

La alineación guiada por láser-garantiza la colocación adecuada de las vigas.

5. Funciones de seguridad
Mecanismos anti-vuelco y anti-balanceo para evitar accidentes durante el levantamiento.

Sistemas de frenado de emergencia y protección contra sobrecargas.

Sistemas anticaídas para la seguridad del operador.

6. Capacidades multifuncionales-
Puede manejar diferentes tipos de vigas (vigas I-, vigas cajón, vigas U-).

Algunos modelos integran sistemas de encofrado y colocación de tableros para una construcción acelerada.

7. Control remoto y automatizado
Operación remota inalámbrica para un manejo de vigas más seguro y eficiente.

Secuenciación automatizada para instalaciones de vigas repetitivas.

8. Adaptabilidad al terreno
Puede operar en superficies irregulares o inclinadas con patas estabilizadoras o estabilizadores.

Apto para cruces de ríos, carreteras y viaductos urbanos.

9. Tiempo de construcción reducido
Permite una instalación de vigas más rápida en comparación con las grúas tradicionales.

Minimiza las alteraciones del tráfico en las zonas urbanas.

10. Eficiencia ambiental y de costos
Menor huella de carbono en comparación con grúas grandes debido al manejo optimizado del material.

Reducción de costos laborales a través de la automatización y la eficiencia.



Especificación del lanzador de construcción de vigas de puente
1. Requisitos generales
Propósito: Diseñado para el montaje y colocación de vigas o dovelas prefabricadas de hormigón en la construcción de puentes.

Cumplimiento: Cumple con los estándares internacionales (p. ej., AASHTO, EN, BS o códigos específicos del proyecto-).

Vida de Diseño: Mínimo 20 años o según demandas del proyecto.

2. Especificaciones técnicas
Capacidad de carga:

Capacidad máxima de elevación: ___ kN (p. ej., 1.000 kN por viga).

Peso total de lanzamiento (incluido el peso propio): ___ kN.

Rango de luz: Ajustable para luces de ___ ma ___ m.

Velocidad de lanzamiento: ___ m/min (rango típico: 3–10 m/min).

Control de alineación:

Tolerancia horizontal: ±___ mm.

Tolerancia vertical: ±___ mm.

Sistema de energía:

Accionamiento hidráulico/eléctrico con energía de respaldo.

Operación por control remoto con anulación manual.

3. Componentes estructurales
Te principal: acero de alta-resistencia (p. ej., grado S355) con revestimiento-resistente a la corrosión.

Torres/Marcos de soporte: Altura ajustable (rango: ___ m a ___ m).

Nariz de lanzamiento: Desmontable, reduce los momentos de voladizo durante el lanzamiento.

Gatos Hidráulicos: Sistema sincronizado de elevación/empuje (capacidad: ___ kN cada uno).

Cojinetes temporales: Cojinetes deslizantes de PTFE o almohadillas elastoméricas.

4. Funciones de seguridad
Protección contra sobrecarga: Sensores con apagado automático al 110% de la capacidad nominal.

Mecanismo antideslizante-: frenos en todas las piezas móviles.

Parada de Emergencia: Sistemas redundantes (mecánicos + eléctricos).

Resistencia al viento: Estable hasta ___ m/s (p. ej., 20 m/s durante el funcionamiento; 40 m/s estacionado).

5. Condiciones ambientales
Temperatura de funcionamiento: -20 grados a +50 grados.

Protección contra la intemperie: Cubiertas para componentes sensibles (por ejemplo, sistemas hidráulicos).

6. Instalación y mantenimiento
Tiempo de montaje: menor o igual a ___ días (depende del sitio-).

Intervalos de inspección: controles diarios antes de la operación; mantenimiento mayor cada ___ meses.

Lubricación: Sistemas automático/manual de piezas móviles.

7. Documentación y pruebas
Certificados de Diseño: FEM 1.001 o análisis equivalente.

Prueba de carga: Prueba de carga de prueba al 125% de la carga máxima de trabajo.

Según-planos construidos: proporcionado después-de la puesta en marcha.

8. Funciones opcionales
Automatización: alineación guiada por GPS-, monitorización en tiempo real-(deformación, desviación).

Modularidad: Ampliable para diferentes anchos/alturas de vigas.



Un lanzador de construcción de vigas de puentes es una máquina especializada que se utiliza para erigir vigas prefabricadas de hormigón o de acero durante la construcción de puentes, especialmente para la construcción de tramos o tramos-por-. A continuación se detallan los componentes clave de dicho lanzador:

1. Viga de lanzamiento principal (viga pórtico)
El marco estructural principal que abarca el espacio de construcción y soporta todo el sistema de lanzamiento.

Normalmente están hechos de vigas tipo cajón o vigas tipo cajón de acero-de alta resistencia.

2. Soportes delanteros y traseros (muelles temporales)
Soporte frontal (nariz de lanzamiento): se extiende hacia adelante para proporcionar estabilidad durante la colocación de la viga.

Soporte trasero: Ancla el lanzador a la plataforma del puente o a los pilares completados.





3. Mecanismo de elevación (sistema de elevación)
Gatos/Cabrestes Hidráulicos: Levantan y posicionan vigas.

Sistema de carro y grúa: Mueve vigas longitudinal y transversalmente.

4. Carro de botadura (sistema de desplazamiento)
Mueve vigas prefabricadas desde el área de montaje a la posición de instalación.

Corre sobre carriles o vigas correderas.

5. Sistema hidráulico
Alimenta los mecanismos de elevación, empuje y ajuste.

Incluye bombas, cilindros y válvulas de control.

6. Sistema de ajuste y alineación
Gatos horizontales y verticales: ajuste-el posicionamiento de las vigas.

Rieles guía: garantizan una colocación precisa.

7. Sistema de anclaje y estabilización
Soportes y amarres temporales-para evitar el movimiento durante el lanzamiento.

Contrapesos o tirantes para el equilibrio.

8. Cabina de control y sistema de automatización
Cabina del operador con joystick/controles por computadora.

Sensores y PLCs para ajustes automatizados.

9. Componentes auxiliares
Dispositivos de Seguridad: Frenos de emergencia, interruptores de límite y protección contra sobrecarga.

Power Pack: Alimentación diésel o eléctrica.

Encofrado de plataforma (para puentes segmentarios): admite segmentos de concreto moldeados-en-su lugar.







El lanzador de construcción de vigas de puentes es una máquina especializada que se utiliza en la construcción de puentes segmentarios prefabricados, puentes de vigas cajón y otras estructuras-de luces largas. Ofrece varias ventajas sobre los métodos de construcción tradicionales, que incluyen:

1. Velocidad y eficiencia
Construcción rápida: el lanzador permite un montaje más rápido de los segmentos del puente, lo que reduce los plazos del proyecto.

Flujo de trabajo continuo: Permite la colocación secuencial de vigas sin necesidad de soportes temporales extensos.

2. Costo-Efectividad
Costos laborales reducidos: la automatización minimiza la necesidad de mano de obra en la colocación de vigas.

Obras Temporales Inferiores: Elimina o reduce la necesidad de costosas cimbras y andamios.

3. Mejoras de seguridad
Riesgos-in situ minimizados: los trabajadores operan desde una plataforma estable, lo que reduce la exposición a alturas y condiciones peligrosas.

Instalación controlada: El manejo preciso de vigas pesadas disminuye el riesgo de accidentes durante el levantamiento y colocación.

4. Precisión y calidad mejoradas
Alineación precisa: el lanzador garantiza un posicionamiento preciso de las vigas, mejorando la integridad estructural.

Construcción consistente: los procesos automatizados reducen el error humano en la colocación de segmentos.

5. Adaptabilidad a sitios desafiantes
Adecuado para terrenos difíciles: Ideal para puentes sobre valles, ríos, carreteras o áreas urbanas donde las grúas tradicionales no son prácticas.

Mínima alteración del terreno: Requiere menos preparación del terreno en comparación con los métodos convencionales.

6. Impacto ambiental reducido
Menos perturbación del sitio: una huella de trabajo más pequeña minimiza la perturbación ecológica.

Menor desperdicio de material: el uso eficiente de segmentos prefabricados reduce el desperdicio de construcción.

7. Versatilidad
Compatible con varios tipos de puentes: funciona con vigas cajón, vigas I-y puentes segmentarios.

Ajustable para diferentes tramos: se puede configurar para diferentes longitudes y geometrías de puentes.

8. Económico para luces largas
Óptimo para proyectos grandes: más rentable-que los métodos tradicionales para viaductos largos o puentes de varios- vanos.

Conclusión
Bridge Girder Construction Launcher es una solución altamente eficiente, segura y rentable-para la construcción de puentes modernos, especialmente para estructuras elevadas y de gran- tramo. Su capacidad para acelerar la construcción manteniendo la precisión lo convierte en la opción preferida en grandes proyectos de infraestructura.



Aplicaciones comunes
Construcción de puentes segmentarios (método de voladizo equilibrado)

Montaje de vigas prefabricadas para viaductos y pasos superiores

Lanzamiento de vigas cajón mediante métodos de lanzamiento incremental

Construcción de puentes-de luces largas con elementos prefabricados





El procedimiento de producción de un lanzador de construcción de vigas puente (también conocido como pórtico de lanzamiento o máquina lanzadora de vigas) implica varias etapas clave, desde el diseño y la fabricación hasta el montaje y las pruebas. A continuación se muestra un procedimiento detallado-paso-paso:

1. Diseño e ingeniería
Análisis de requisitos: determine la capacidad de carga, la longitud del tramo, el tipo de viga (prefabricada, viga cajón, viga en T, etc.) y las condiciones del sitio.

Diseño Estructural:

Modelado CAD de la estructura del lanzador (vigas principales, soportes, sistemas hidráulicos, etc.).

Análisis de Elementos Finitos (FEA) para verificación de tensiones y estabilidad.

Diseño de sistemas mecánicos e hidráulicos:

Mecanismo de lanzamiento (deslizante, elevador o lanzamiento incremental).

Gatos hidráulicos, cabrestantes y sistemas de propulsión.

Diseño del Sistema de Control: Automatización para movimiento sincronizado y enclavamientos de seguridad.

2. Adquisición de materiales
Acero de alta-resistencia para vigas principales y soportes.

Cilindros hidráulicos, bombas y válvulas de control.

Motores, cajas de cambios y componentes eléctricos.

Materiales-resistentes al desgaste para superficies deslizantes.

3. Fabricación de Componentes
A. Fabricación estructural
Viga/Viga Principal: Fabricada en segmentos (si es modular) utilizando placas de acero soldadas.

Torres/marcos de soporte: construidos con secciones de acero reforzado para mayor estabilidad.

Nariz de lanzamiento (si corresponde): Estructura liviana pero rígida para facilitar la colocación de la viga.

B. Sistemas mecánicos e hidráulicos
Montaje de gatos hidráulicos, rodillos y mecanismos de empuje/tracción.

Instalación de carriles guía y sistemas de alineación.

C. Sistemas eléctricos y de control
Cableado de sensores (carga, desplazamiento, alineación).

Panel de control basado en PLC-para operaciones automatizadas.

4. Montaje e integración
Montaje de la estructura principal:

Segmentos atornillados o soldados de la viga principal.

Instale patas/torres de soporte en los pilares del puente.

Montaje de sistemas mecánicos:

Conecte gatos hidráulicos y sistemas de propulsión.

Instale rodillos/rieles para el movimiento de la viga.

Integración eléctrica y de control:

Conectar sensores y sistemas de control.

Pruebe la sincronización de múltiples actuadores.

5. Pruebas y puesta en servicio
A. Pruebas de aceptación en fábrica (FAT)
Prueba de carga estática: Verifique la integridad estructural bajo carga máxima.

Prueba Dinámica: Simula movimientos de lanzamiento.

Prueba del sistema hidráulico: Verifique si hay fugas y estabilidad de la presión.

Prueba del sistema de control: asegúrese de que la automatización funcione correctamente.

B. Pruebas-in situ
Ejecución de prueba con una viga falsa para verificar la alineación y la estabilidad.

Calibración de sensores y sistemas de seguridad.

6. Transporte e instalación en el sitio
Desmontar en módulos transportables (si es necesario).

Transporte hasta la obra mediante remolques pesados.

Vuelva a ensamblar en-el sitio utilizando grúas y soportes temporales.

7. Proceso de operación y lanzamiento
Posicionamiento: Alinear el lanzador con el eje del puente.

Carga de vigas: Coloque la viga prefabricada en el lanzador.

Lanzamiento:

Los gatos hidráulicos empujan la viga hacia adelante de forma incremental.

Las torres de soporte ajustan la altura según sea necesario.

Colocación: Baje la viga sobre los cojinetes mediante gatos.

Retracción: Devuelve el lanzador a la posición inicial para la siguiente viga.

8. Mantenimiento y Desmontaje
Lubricación periódica de piezas móviles.

Inspección de sistemas hidráulicos y soldaduras estructurales.

Desmontaje una vez finalizado el proyecto (si es reutilizable).





La empresa ha instalado una plataforma inteligente de gestión de equipos, y ha instalado 310 conjuntos (sets) de robots de manipulación y soldadura. Una vez finalizado el plan, habrá más de 500 conjuntos (conjuntos) y la tasa de conexión en red de equipos alcanzará el 95%.. 32 se han puesto en uso líneas de soldadura, se planea instalar 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85%.

Etiqueta: Lanzador de construcción de vigas de puente, China Lanzador de construcción de vigas de puente fabricantes, proveedores, fábrica
