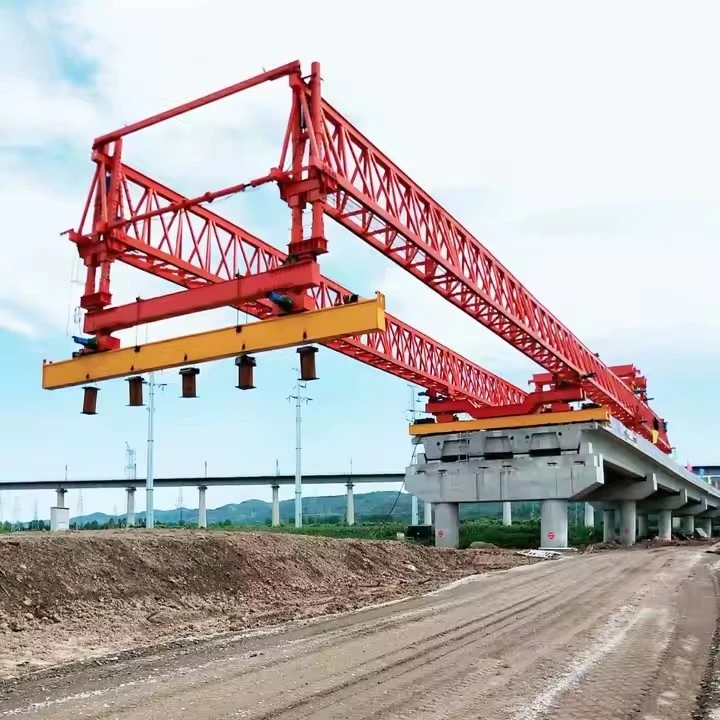

Máquina montadora de puentes para construcción

Diseñado para revolucionar la forma en que se construyen los puentes, este-equipo-de última generación-combina tecnología avanzada, eficiencia y seguridad para ofrecer resultados excepcionales en proyectos de construcción de puentes.





Una máquina montadora de puentes (BEM) es un equipo de construcción especializado que se utiliza para la instalación eficiente y precisa de segmentos, vigas y plataformas de puentes. Estas máquinas son esenciales para proyectos de construcción de puentes-a gran escala, particularmente en la construcción de puentes segmentados, el montaje de vigas prefabricadas y métodos de voladizo equilibrado.

Características clave de una máquina montadora de puentes (BEM):
1. Alta capacidad de carga
Diseñado para soportar segmentos pesados ​​de hormigón prefabricado, vigas de acero o plataformas de puentes de luz completa-.

Capaz de levantar y posicionar cargas que van desde 100 hasta más de 1.000 toneladas, según modelo.

2. Alcance y altura ajustables
El diseño modular permite longitudes de tramo ajustables para adaptarse a diferentes anchos de puentes.

Los sistemas hidráulicos o mecánicos permiten el ajuste de altura para diferentes alturas de muelle.

3. Capacidad de auto-lanzamiento y autopropulsión-
Muchos BEM se lanzan automáticamente-, lo que significa que pueden avanzar sin necesidad de grúas adicionales.

Equipado con orugas, rieles o ruedas para movilidad a lo largo de la alineación del puente.

4. Sistema de posicionamiento de precisión
Utiliza gatos hidráulicos, cabrestantes y controles computarizados para una precisión milimétrica-en la colocación de segmentos.

Algunos modelos cuentan con alineación-guiada por láser o asistida por GPS- para un posicionamiento óptimo.

5. Sistemas de soporte para diferentes métodos de construcción
Montaje en voladizo equilibrado: admite la instalación segmento-por-segmento desde los muelles.

Lanzamiento incremental: se utiliza para empujar plataformas de puente pre-montadas en su lugar.

Montaje-de tramos completos: levanta y coloca tramos completos de puentes en una sola operación.

6. Funciones de seguridad y estabilidad
Los mecanismos antivuelco y los contrapesos garantizan la estabilidad durante el levantamiento.

Sistemas de frenado-seguros contra fallas y diseños-resistentes al viento para puentes de gran-altitud o de gran- tramo.

7. Control remoto y automatizado
Los modelos avanzados incluyen operación-controlada remotamente para mayor seguridad en zonas peligrosas.

El manejo automatizado de segmentos reduce el trabajo manual y acelera la construcción.

8. Adaptabilidad a varios tipos de puentes
Adecuado para puentes de carreteras, puentes ferroviarios, viaductos y pasos elevados urbanos.

Se puede personalizar para estructuras de puentes de hormigón, acero o compuestos.

9. Montaje y desmontaje rápidos
Diseñado para una implementación rápida para minimizar los retrasos en la construcción.

Los componentes modulares permiten un fácil transporte entre los sitios de trabajo.

Aplicaciones de las máquinas montadoras de puentes:
Construcción de puentes segmentarios (prefabricados o moldeados-en-el lugar)

Vigas de lanzamiento para vigas prefabricadas

Instalación de cubierta de puente atirantado y colgante

Construcción de viaductos de ferrocarril y metro.





Una máquina montadora de puentes (BEM) es un equipo de construcción especializado que se utiliza para el ensamblaje e instalación de segmentos de puentes, vigas o componentes prefabricados. A continuación se muestran las especificaciones de construcción detalladas para una máquina montadora de puentes típica:

1. Especificaciones generales
Tipo de máquina: montadora de tipo-autolanzable, modular o de pórtico-

Aplicación: Puentes segmentados prefabricados, lanzamiento de vigas, construcción en voladizo equilibrado

Capacidad de carga: 100 a 500 toneladas (varía según los requisitos del proyecto)

Rango de luz: 30 a 60 metros (ajustable para diferentes configuraciones de puente)

Fuente de alimentación: hidráulica/eléctrica/diesel-

Sistema de control: automatizado/controlado{0}}remoto con anulación manual

2. Componentes estructurales
Viga/viga principal: acero de alta-resistencia (grado S355/S460) con longitud ajustable

Torres/Columnas de Soporte: Gatos hidráulicos o mecánicos para ajuste de altura

Nariz de lanzamiento: facilita la propulsión hacia adelante durante la erección.

Mecanismo de elevación: Cabrestantes hidráulicos o grúas con posicionamiento de precisión

Sistema de desplazamiento: montado-en rieles, con ruedas-o con mecanismo deslizante

3. Requisitos funcionales
Velocidad de montaje: 10 a 20 metros por día (según el peso y la complejidad del segmento)

Precisión de alineación: ±5 mm en posicionamiento vertical/horizontal

Estabilidad: Resistencia al viento hasta 45 km/h (con bloqueo automático en vientos fuertes)

Funciones de seguridad: sensores de sobrecarga, frenos de emergencia, sistemas anti-colisión

4. Instalación y operación
Montaje: montaje-in situ con componentes modulares para facilitar el transporte

Método de lanzamiento: lanzamiento incremental, montaje en voladizo o colocación de tramo-por-lapso

Manejo de carga: Capaz de levantar, rotar y colocar vigas o segmentos prefabricados.

Ajustabilidad: Adaptable a alineaciones de puentes curvos y rectos.

5. Seguridad y cumplimiento
Estándares de diseño: EN 1993 (Eurocódigo 3), normas de seguridad OSHA/ANSI

Requisitos del Operador: Personal certificado con capacitación especializada.

Mantenimiento: Inspección diaria de sistemas hidráulicos, comprobaciones de integridad estructural.

6. Consideraciones ambientales
Nivel de ruido:<75 dB (with sound dampening features)

Emisiones: Cumple con Tier 4/Stage V para motores diésel

Mínima alteración del suelo: huella reducida para áreas ambientalmente sensibles

7. Funciones opcionales
Sistema de topografía automatizado: alineación-guiada por láser para mayor precisión

Mecanismo de ascenso adaptativo: para alturas de muelle variables

Telemetría y supervisión remota: registro de datos-en tiempo real para la gestión de proyectos

Conclusión
Una máquina montadora de puentes debe ser robusta, precisa y adaptable a diversas metodologías de construcción. Las especificaciones deben alinearse con los requisitos específicos del proyecto-, incluida la capacidad de carga, la longitud del tramo y las condiciones ambientales.





Una máquina montadora de puentes (BEM) es una pieza especializada de equipo de construcción que se utiliza para ensamblar e instalar componentes prefabricados de puentes, como vigas, segmentos y plataformas, durante la construcción de puentes. Estas máquinas mejoran la eficiencia, la seguridad y la precisión en los proyectos de construcción de puentes-, especialmente para estructuras complejas o de gran- tramo.

Tipos de máquinas levantadoras de puentes
Sistemas de grúa pórtico: se utilizan para levantar y colocar vigas o segmentos prefabricados.

Pórticos de lanzamiento: muévase a lo largo de la plataforma del puente para colocar segmentos en una construcción en voladizo equilibrado.

Transportadores modulares autopropulsados ​​(SPMT): vehículos pesados-de múltiples-ejes que transportan y colocan grandes componentes de puentes.

Máquinas de lanzamiento incremental: empuje los segmentos del puente hacia su lugar secuencialmente desde un pilar.

Erectores de segmentos (máquinas lanzadoras de vigas): diseñados específicamente para la construcción de puentes segmentarios prefabricados.









Una máquina montadora de puentes (BERM) es un equipo de construcción especializado diseñado para el montaje eficiente y seguro de segmentos de puentes. Estas máquinas se utilizan comúnmente en la construcción de puentes modernos, especialmente para puentes segmentarios prefabricados, puentes voladizos equilibrados y métodos de construcción tramo-por- tramo.

Ventajas de las máquinas montadoras de puentes en la construcción:
Alta eficiencia y velocidad

Los BERM permiten un montaje rápido de segmentos de puentes, lo que reduce significativamente el tiempo de construcción.

Los procesos automatizados minimizan el trabajo manual, permitiendo un progreso continuo del trabajo.

Precisión y control de calidad

Garantiza la colocación precisa de segmentos de puentes pesados ​​con errores mínimos.

Reduce el riesgo de desalineación, mejorando la integridad estructural.

Seguridad mejorada

Minimiza la necesidad de que los trabajadores realicen tareas peligrosas en alturas.

Reduce los riesgos asociados con las operaciones de grúas tradicionales.

Reducción de la interrupción del tráfico

Ideal para áreas urbanas donde es fundamental minimizar los cierres de carreteras o ferrocarriles.

Permite la construcción sobre infraestructura existente (por ejemplo, carreteras, ríos) sin obstrucciones importantes.

Costo-Efectividad

Reduce los costos laborales debido a la automatización y la reducción de la manipulación manual.

Disminuye la necesidad de soportes o andamios temporales extensos.

Versatilidad

Se puede adaptar a diferentes tipos de puentes (p. ej., vigas cajón, vigas en T, arcos).

Adecuado para varios métodos de construcción (tramo-a-tramo, voladizo equilibrado, lanzamiento incremental).

Impacto ambiental mínimo

Reduce la necesidad de grandes obras de construcción, reduciendo la perturbación del suelo.

Menos ruido y contaminación en comparación con los métodos tradicionales.

Capacidad para manejar cargas pesadas

Capaz de levantar y posicionar segmentos prefabricados masivos (hasta cientos de toneladas).

Elimina la necesidad de múltiples grúas o equipos de elevación pesados.

Construcción para todo tipo de clima-

Algunos BERM están diseñados para operar en condiciones climáticas desafiantes, lo que garantiza que se cumplan los cronogramas del proyecto.

Diseño modular y reutilizable

Muchos BERM se pueden desmontar y reutilizar para múltiples proyectos, lo que mejora la rentabilidad.





Una máquina montadora de puentes (BERM) es una pieza especializada de equipo de construcción que se utiliza para ensamblar y posicionar segmentos de puentes de manera eficiente y segura. Estas máquinas son cruciales en la construcción de puentes modernos, especialmente para puentes-de luces largas, viaductos y carreteras elevadas.
Aplicaciones en Construcción
Construcción de puentes segmentarios: los segmentos prefabricados se levantan y ensamblan.

Viaductos ferroviarios y de carreteras: acelera la construcción en tramos elevados.

Pasos elevados urbanos: minimiza la interrupción del tráfico con una instalación rápida.

Puentes-de tramo largo: admiten métodos en voladizo equilibrado.

Rehabilitación de puentes: ayuda a reemplazar eficientemente las secciones de puentes antiguos.





Una máquina montadora de puentes (BEM) es un equipo especializado que se utiliza en la construcción de puentes, particularmente para colocar vigas o segmentos prefabricados. Si se refiere al procedimiento de producción de una grúa de construcción (como una BEM), aquí hay un desglose estructurado del proceso de fabricación:

1. Fase de Diseño e Ingeniería
Análisis de requisitos: determine la capacidad de carga, la longitud del tramo, la movilidad y las condiciones operativas.

Modelado CAD: cree modelos 3D detallados de la estructura BEM, incluidos brazos, soportes, sistemas hidráulicos y controles.

Análisis estructural: realice un análisis de elementos finitos (FEA) para garantizar la resistencia y la estabilidad bajo carga.

Cumplimiento Normativo: Asegurar el cumplimiento de los estándares internacionales (ISO, OSHA, EN, etc.).

2. Adquisición de materiales
Acero de alta-resistencia: material principal para vigas, brazos y chasis.

Componentes Hidráulicos: Cilindros, bombas y válvulas para movimiento y elevación.

Sistemas Eléctricos: Motores, sensores y paneles de control.

Consumibles y sujetadores de soldadura: pernos y varillas de soldadura de alta-calidad.

3. Proceso de fabricación
A. Fabricación estructural
Corte: Corte por plasma o láser de placas y vigas de acero.

Doblado y conformado: conformado de componentes mediante prensas plegadoras.

Soldadura:

Soldadura de sub-conjuntos de vigas, brazos y marcos de soporte.

Soldaduras de penetración total para piezas que soportan cargas-críticas.

Tratamiento térmico posterior-a la soldadura (PWHT) para aliviar las tensiones.

Mecanizado: Taladrado y fresado para un montaje preciso.

B. Montaje mecánico
Instalación del sistema hidráulico: Montaje de cilindros, bombas y mangueras.

Mecanismo de accionamiento: instalación de motores, cajas de cambios y orugas/ruedas (si son móviles).

Contrapesos y estabilizadores: agregar lastre para mantener el equilibrio.

C. Integración del sistema eléctrico y de control
Arneses de cableado: Conexión de sensores, finales de carrera y unidades de control.

Configuración de PLC y HMI: programación para operaciones automatizadas.

Sistemas de seguridad: protección contra sobrecargas, parada de emergencia y dispositivos anticolisión.

4. Control de calidad y pruebas
Inspección Dimensional: Verificación de tolerancias con CMM (Máquina de Medición por Coordenadas).

Pruebas no-destructivas (NDT): pruebas ultrasónicas, de partículas magnéticas o de rayos X-para soldaduras.

Pruebas de carga: Pruebas de carga estáticas y dinámicas para validar la capacidad.

Pruebas funcionales: verificación de movimientos hidráulicos, controles eléctricos y características de seguridad.

5. Pintura y tratamiento de superficies
Arenado: Preparación de la superficie para la adhesión de pinturas.

Imprimación y pintura: Recubrimientos anticorrosión (epoxi/poliuretano).

Marcado y etiquetado: advertencias de seguridad e instrucciones operativas.

6. Montaje final y puesta en servicio
En-ensamblaje en el sitio (si es modular): los BEM grandes pueden transportarse en piezas y ensamblarse en el sitio de construcción.

Capacitación del operador: demostración de controles, mantenimiento y protocolos de seguridad.

Pruebas de campo: pruebas con segmentos de puente reales (si corresponde).

7. Entrega e instalación
Transporte: Desmontaje (si es necesario) y planificación logística.

Instalación en Obra: Montaje mediante grúas auxiliares y comprobaciones de alineación.

Entrega: Inspección final y certificación antes del uso operativo.





La empresa ha instalado una plataforma inteligente de gestión de equipos, y ha instalado 310 conjuntos (sets) de robots de manipulación y soldadura. Una vez finalizado el plan, habrá más de 500 conjuntos (conjuntos) y la tasa de conexión en red de equipos alcanzará el 95%.. 32 se han puesto en uso líneas de soldadura, se planea instalar 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85%.
