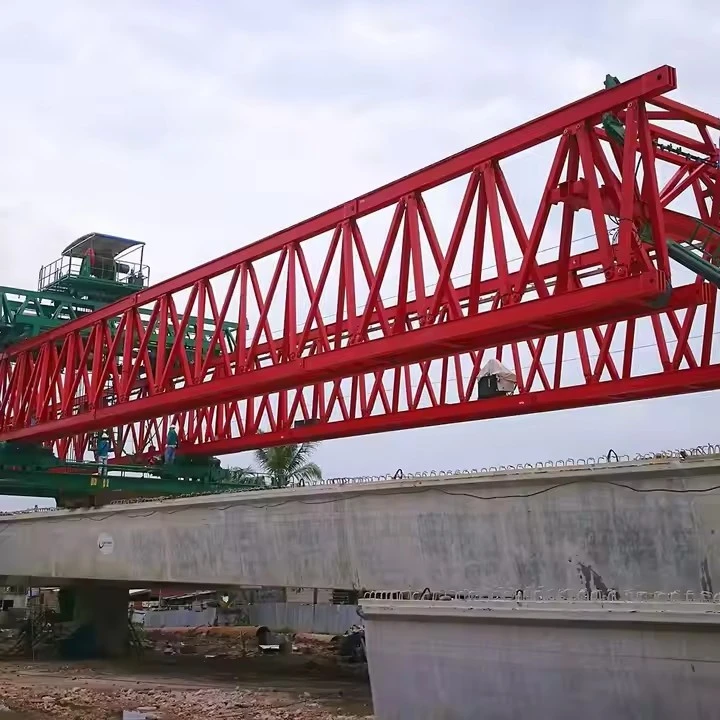

Máquina levantadora de puentes de 480 toneladas

Una máquina montadora de puentes (BEM) de 480- toneladas es un equipo de alta resistencia que se utiliza en la construcción de puentes grandes, particularmente para levantar y colocar segmentos prefabricados, vigas y otros componentes estructurales.





1. Alta capacidad de carga
Diseñado para manejar hasta 480 toneladas, lo que lo hace adecuado para la construcción de puentes-de gran envergadura.

Puede levantar y posicionar segmentos pesados ​​de hormigón prefabricado, vigas de acero y vigas cajón.

2. Diseño modular y ajustable
A menudo presenta una estructura modular, lo que permite la personalización para diferentes anchos y tramos de puentes.

Plumas y soportes ajustables para adaptarse a diferentes geometrías de puentes.

3. Sistema hidráulico avanzado
Equipado con cilindros hidráulicos de alta-precisión para un levantamiento y posicionamiento suaves.

Garantiza estabilidad y control durante operaciones de carga pesada.

4. Autopropulsado y móvil
Algunos modelos son autopropulsados-con trenes de rodaje sobre orugas o ruedas para facilitar el movimiento a lo largo del tablero del puente.

Puede atravesar secciones de puentes completadas para llegar a nuevas áreas de trabajo.

5. Sistema de control computarizado
PLC (Controlador Lógico Programable) integrado para operaciones automatizadas.

Supervisión en tiempo real-de la distribución de la carga, la alineación y la tensión.

6. Mecanismos de seguridad
Sistemas de protección contra sobrecargas para prevenir accidentes.

Sistemas de frenado y bloqueo de emergencia para operaciones seguras.

7. Accesorios multifuncionales-
Compatible con varios accesorios, como marcos de elevación, pinzas y abrazaderas para diferentes componentes del puente.

Se puede utilizar para lanzamiento segmentario, lanzamiento incremental o construcción en voladizo equilibrado.

8. Alta estabilidad y soporte
Estabilizadores o patas estabilizadoras para asegurar el equilibrio durante el levantamiento.

Estructura de acero reforzado para soportar cargas dinámicas.

9. Adaptabilidad a diferentes tipos de puentes
Adecuado para puentes de vigas cajón, puentes atirantados-, viaductos y puentes ferroviarios.

Puede funcionar en entornos urbanos, montañosos o sobre-agua.

10. Montaje y desmontaje eficientes
Diseñado para un montaje rápido-in situ mediante grúas u otros equipos de elevación.

Reduce el tiempo de inactividad entre proyectos.





Condiciones ambientales
Temperatura de funcionamiento: -20 grados a +50 grados

Resistencia al viento: estable hasta 15–20 m/s (según la configuración)

Protección climática: Puede funcionar bajo lluvia ligera/nieve (con precauciones)

Dimensiones y peso
Longitud de la máquina: ajustable (p. ej., 60 a 120 m, según la extensión)

Ancho: ~6–10 m (cabe dentro del tablero del puente)

Peso-propio: ~200–400 toneladas (depende de la configuración)

Cumplimiento y estándares
Códigos de diseño: EN 1991, AASHTO, BS u otras normas relevantes para la construcción de puentes

Certificaciones: CE, ISO 9001 o aprobaciones específicas-del proyecto





Una máquina montadora de puentes (BEM) es un equipo-de alta resistencia que se utiliza para construir puentes, en particular para colocar vigas o segmentos prefabricados. Una máquina montadora de puentes de 480-toneladas sería una máquina de gran capacidad diseñada para levantar objetos pesados ​​y colocar con precisión componentes de puentes. A continuación se muestra un desglose de sus componentes clave:

1. Carga principal-Estructura de soporte
Estructura de armazón/marco de pórtico: proporciona soporte estructural y estabilidad.

Tes/vigas principales: soportan el mecanismo de elevación y distribuyen las cargas.

Patas de apoyo/estabilizadores: garantizan la estabilidad durante las operaciones de elevación.

2. Sistema de elevación y manipulación
Mecanismo de elevación (cabrestantes y cables): normalmente incluye cabrestantes hidráulicos o eléctricos con cables de acero de alta-resistencia.

Separadores/Marcos de elevación: Distribuya las fuerzas de elevación de manera uniforme entre los segmentos prefabricados.

Gatos hidráulicos: para ajustes finos en el posicionamiento de segmentos de puentes.

3. Sistema de movimiento y posicionamiento
Sistema autopropulsado (ruedas/orugas): permite que la máquina se mueva a lo largo de la plataforma del puente o de los rieles temporales.

Sistema de traslación hidráulica: ajusta la posición de la máquina lateralmente para una colocación precisa.

Mecanismo de giro: gira el sistema de elevación para alinearlo.

4. Sistema hidráulico y de energía
Unidad de energía hidráulica (HPU): impulsa el levantamiento, el movimiento y los ajustes.

Generadores eléctricos: proporcionan energía para sistemas de control y funciones auxiliares.

5. Sistema de control y monitoreo
Sistema de control basado en PLC-: garantiza un funcionamiento preciso.

Sensores de monitoreo de carga: evitan la sobrecarga.

Sistemas de alineación láser/GPS: garantizan un posicionamiento preciso de los segmentos del puente.

6. Componentes auxiliares
Contrapesos: equilibre la máquina durante los levantamientos pesados.

Dispositivos de seguridad: frenos de emergencia, sistemas anti-colisión y mecanismos de resistencia al viento.

Soportes temporales/cimbra: se utilizan durante el ensamblaje del segmento.









Una máquina montadora de puentes (BEM) de 480- toneladas es un equipo de alta resistencia que se utiliza en la construcción de puentes grandes, particularmente para levantar y colocar segmentos prefabricados, vigas y otros componentes estructurales. Estas son sus principales ventajas:

1. Alta capacidad de carga
Puede manejar segmentos de puentes pesados ​​(hasta 480 toneladas), lo que reduce la necesidad de múltiples elevaciones o equipos adicionales.

Adecuado para puentes-de gran luz (por ejemplo, vigas cajón, puentes segmentarios y armaduras de acero).

2. Eficiencia y velocidad
Montaje y montaje rápidos, reduciendo los plazos del proyecto.

La colocación precisa minimiza los errores de alineación y el retrabajo.

Los controles automatizados mejoran la eficiencia operativa.

3. Adaptabilidad
Trabajos en diversos terrenos (urbano, montañoso, sobre ríos).

Luz y altura ajustables para adaptarse a diferentes diseños de puentes.

Puede utilizarse tanto para lanzar vigas como para colocar dovelas prefabricadas.

4. Seguridad y estabilidad
El diseño estructural robusto garantiza la estabilidad durante los levantamientos pesados.

Sistemas de seguridad avanzados (anti-balanceo, protección contra sobrecargas, monitoreo-en tiempo real).

Reduce el trabajo manual en operaciones de alto-riesgo.

5. Costo-Efectividad
Reduce la dependencia de las grúas, reduciendo los costos de alquiler y mano de obra.

Minimiza la interrupción del tráfico o las vías fluviales (útil en áreas concurridas o ambientalmente sensibles).

Usabilidad-a largo plazo en múltiples proyectos.

6. Beneficios ambientales
Menor ruido y vibración en comparación con las grúas tradicionales.

Reducción de la huella de carbono debido a operaciones optimizadas.

7. Versatilidad en los tipos de puentes
Adecuado para vigas tipo cajón, vigas en T-, arcos de acero y puentes atirantados-.

Utilizado en construcciones de carreteras, ferrocarriles y pasos elevados urbanos.

Conclusión
Un BEM de 480-ton es ideal para proyectos de puentes-a gran escala, ya que ofrece alta eficiencia, seguridad y ahorro de costos mientras maneja cargas masivas con precisión. Es particularmente valioso en terrenos complejos y proyectos de construcción de vía rápida.





Una máquina montadora de puentes (BEM) de 480-toneladas es un equipo-de servicio pesado que se utiliza en la construcción de puentes grandes, particularmente para levantar y colocar segmentos prefabricados, vigas o secciones de puentes de luz completa. A continuación se presentan algunas aplicaciones y características clave de dicha máquina:

Aplicaciones de una máquina montadora de puentes de 480 toneladas
Instalación de vigas prefabricadas

Se utiliza para levantar y colocar vigas prefabricadas pesadas de hormigón o acero (vigas I-, vigas U- o vigas cajón) sobre pilares o estribos.

Adecuado para puentes de autopistas, ferrocarriles y pasos elevados urbanos.

Construcción de puentes segmentarios

Instala segmentos de hormigón prefabricado en voladizo equilibrado o métodos de construcción de tramo-por- tramo.

Se utiliza comúnmente para-puentes atirantados, viaductos y puentes-de luces largas.

Lanzamiento completo-span

Puede levantar y posicionar tramos completos de puentes-preensamblados (hasta 480 toneladas) en una sola operación, lo que acelera la construcción.

Ideal para proyectos con horarios ajustados o zonas de trabajo restringidas.

Construcción de puentes modulares pesados

Se utiliza en Construcción Acelerada de Puentes (ABC) para colocar grandes módulos de puentes prefabricados.

Reduce el-tiempo de construcción del sitio y las interrupciones del tráfico.

Viaductos de ferrocarril y metro

Implementa segmentos pesados ​​de hormigón o acero para vías de ferrocarril elevadas y líneas de metro.





1. Fase de Diseño e Ingeniería
Análisis de requisitos: definir capacidad de carga, longitud de luz, movilidad y condiciones operativas.

Diseño estructural: modelado CAD (utilizando software como AutoCAD, SolidWorks o CATIA) para vigas, plumas, soportes y sistemas hidráulicos.

Simulación y validación: análisis de elementos finitos (FEA) para probar la resistencia a la tensión, la deformación y la fatiga.

Cumplimiento Normativo: Asegurar el cumplimiento de los estándares internacionales (ISO, EN, AISC, etc.).

2. Adquisición de materiales
Acero de alta-resistencia: ASTM A572 Grado 50 o equivalente para vigas principales y brazos.

Componentes Hidráulicos: Bombas, cilindros y válvulas de proveedores certificados.

Sistemas eléctricos y de control: PLC, sensores y motores para automatización.

Consumibles de soldadura: electrodos/fundente de alta-calidad para la integridad estructural.

3. Proceso de fabricación
A. Fabricación estructural
Corte: corte CNC por plasma/oxi-combustible de placas de acero.

Doblado y conformado: Doblado por rodillos para secciones curvas (por ejemplo, arcos).

Soldadura:

Soldadura por arco sumergido (SAW) para chapas gruesas.

Soldadura por arco metálico protegido (SMAW) para juntas de campo.

Pruebas ultrasónicas/de rayos X-para comprobar la integridad de la soldadura.

Mecanizado: Taladrado, fresado de piezas de precisión (p. ej., puntos de pivote).

B. Sistemas hidráulicos y eléctricos
Montaje Hidráulico: Integración de cilindros, mangueras y bombas.

Cableado Eléctrico: Instalación de paneles de control, sensores y distribución de energía.

4. Sub-ensamblaje
Secciones de pluma: fabricar y pre-ensamblar brazos telescópicos/voladizos.

Patas de apoyo: Fabrican estabilizadores/estabilizadores para soporte en el suelo.

Marcos de pórtico: construya segmentos modulares para facilitar el transporte.

5. Asamblea principal
Montaje de la viga principal: una las secciones utilizando pernos-de alta resistencia o soldadura.

Integración de Hidráulica: Montar cilindros para mecanismos de elevación/descenso.

Instalación de Controles: Colocación de PLCs, paneles HMI y sistemas de seguridad (finales de carrera, protección contra sobrecargas).

Pintura y revestimiento: aplique capas anticorrosión (p. ej., imprimación epoxi + capa final de poliuretano).

6. Pruebas y puesta en servicio
Pruebas de carga:

Prueba estática al 120% de la capacidad nominal (576 toneladas).

Ensayo dinámico con segmentos de puente simulados.

Pruebas hidráulicas: verifique si hay fugas, estabilidad de la presión y tiempo de respuesta.

Pruebas Funcionales: Verificar movimiento (lanzamiento, rotación, elevación) vía sistema de control.

Comprobaciones de seguridad: parada de emergencia, alarmas de sobrecarga y estabilidad bajo cargas de viento.

7. Desmontaje y embalaje
Desglose Modular: Desmontar en secciones transportables (unidades máx. 40-toneladas para transporte por carretera).

Embalaje seguro: proteja los componentes sensibles (por ejemplo, productos electrónicos) durante el envío.

8. Inspección final y reensamblaje en el sitio
Preparación de los cimientos: garantice la estabilidad del suelo para la instalación de la máquina.

Reensamblaje: atornillar/soldar los componentes principales en-el sitio.

Calibración:-ajuste los sensores y los parámetros de control.

Capacitación para clientes: capacitación operativa y de seguridad para usuarios-finales.

9. Documentación y entrega
Como-dibujos construidos: modelos CAD actualizados que reflejan las modificaciones finales.

Certificados: informes de pruebas de materiales (MTR), registros de soldadura y certificados de pruebas de carga.

Manuales de usuario: guías detalladas de operación, mantenimiento y solución de problemas.





La empresa ha instalado una plataforma inteligente de gestión de equipos, y ha instalado 310 conjuntos (sets) de robots de manipulación y soldadura. Una vez finalizado el plan, habrá más de 500 conjuntos (conjuntos) y la tasa de conexión en red de equipos alcanzará el 95%.. 32 se han puesto en uso líneas de soldadura, se planea instalar 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85%.
