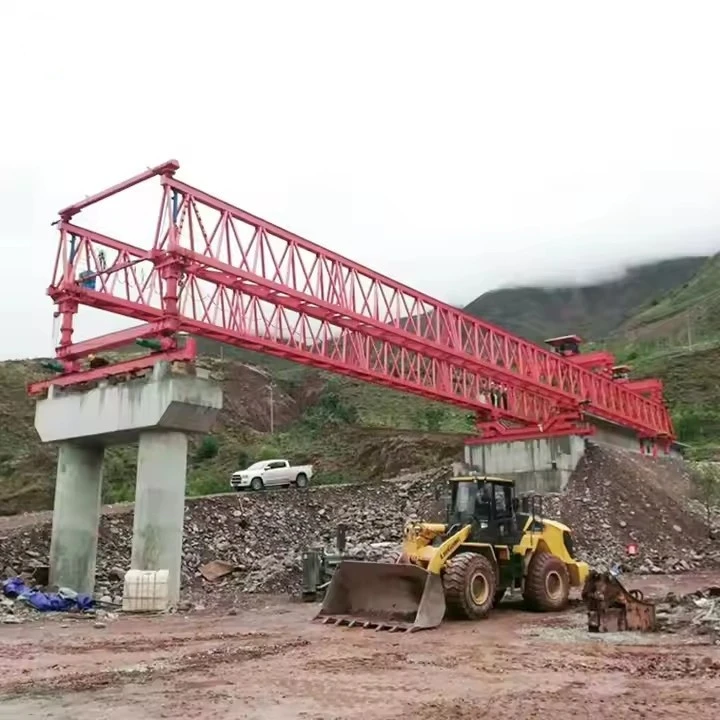

Lanzador de viga puente de 320 toneladas





Características clave de un lanzador de vigas puente de 320 toneladas:
Alta capacidad de carga: diseñado para manejar vigas que pesan hasta 320 toneladas, lo que lo hace adecuado para vigas grandes utilizadas en grandes proyectos de infraestructura.

Diseño modular y ajustable: se puede configurar para diferentes longitudes de tramo y tipos de vigas.

Autopropulsados ​​o con orugas-: algunos modelos se mueven sobre rieles o orugas, mientras que otros están montados en transportadores con ruedas.

Sistema de elevación hidráulica: utiliza gatos hidráulicos o pórticos para levantar y posicionar vigas con precisión.

Mecanismos de estabilidad y seguridad: incluye estabilizadores, contrapesos y sistemas de equilibrio automatizados para garantizar operaciones seguras.

Operación por control remoto: muchos lanzadores modernos cuentan con movimiento controlado-remoto para mayor precisión y seguridad.



Lanzador de vigas puente de 320 toneladas – Especificaciones técnicas
1. Descripción general
Tipo: sistema de pórtico/lanzador de haz autopropulsado o con seguimiento

Capacidad: 320 toneladas métricas (capacidad máxima de elevación/lanzamiento)

Aplicación: Montaje de vigas prefabricadas de hormigón (vigas I-, vigas U-, vigas cajón) o vigas de acero.

Sistema de control: Hidráulico/eléctrico con operación remota o desde cabina

2. Componentes estructurales
Viga principal/estructura: diseño de viga cajón o armadura de acero de alta-resistencia

Nariz de lanzamiento: Sección frontal extensible para colocación de vigas.

Patas de apoyo/estabilizadores: ajustables para mayor estabilidad en terrenos irregulares

Mecanismo de elevación: Gatos hidráulicos o cabrestantes con control sincronizado

Sistema Trolley: Carro motorizado para movimiento longitudinal de viga

3. Sistema de potencia y propulsión
Motor: diésel o eléctrico-(según el modelo)

Sistema hidráulico: bombas de alta-presión para elevación y movimiento

Mecanismo de accionamiento: orugas o ruedas-de goma (auto-propulsadas)

Velocidad: Ajustable (normalmente de 3 a 10 m/min para un posicionamiento preciso)

4. Parámetros técnicos
Cobertura máxima de tramo: hasta 50–60 m (ajustable según la configuración)

Altura de elevación: 10–30 m (dependiendo de la altura del muelle)

Ancho de operación: Ajustable para igualar el ancho de la plataforma del puente

Capacidad de pendientes: pendiente de hasta 5 a 10 % (depende del terreno)

Resistencia al viento: Estable hasta 12–15 m/s (límite operativo)

5. Funciones de seguridad
Monitoreo de carga: sensores de carga-en tiempo real para protección contra sobrecargas

Sistema antideslizante-: frenos hidráulicos y mecanismos de bloqueo

Parada de emergencia: Apagado de emergencia manual y remoto

Control de estabilidad: Nivelación automática en terreno irregular

6. Cumplimiento y estándares
Códigos de diseño: EN 13000, ASME B30 o equivalente

Certificación: CE, ISO 9001 o cumplimiento específico del proyecto-

7. Funciones opcionales
Alineación automatizada: posicionamiento guiado por láser/GNSS-

Diseño modular: para fácil transporte y reensamblaje

Control remoto: operación inalámbrica para seguridad en sitios complejos



Un lanzador de vigas de puente de 320-toneladas es una máquina de alta resistencia que se utiliza para instalar vigas (vigas) prefabricadas de hormigón o de acero durante la construcción de puentes. A continuación se detallan los componentes clave que normalmente se encuentran en un lanzador de este tipo:

1. Viga principal (nariz de lanzamiento)
El marco estructural principal que soporta y transporta las vigas del puente.

A menudo telescópico o modular para longitud ajustable.

2. Sistema de elevación (polipasto/pórtico)
Cabrestantes hidráulicos o eléctricos con capacidad de 320 toneladas.

Incluye vigas de elevación, bastidores separadores y eslingas para un manejo seguro de las vigas.

3. Patas de apoyo y muelles
Soportes temporales que estabilizan el lanzador durante la colocación del haz.

Patas hidráulicas ajustables para control de altura y alineación.

4. Carro de lanzamiento (mecanismo de desplazamiento)
Sistema de carro motorizado que desplaza la viga longitudinalmente a lo largo de la viga principal.

Utiliza rieles, ruedas o orugas.

5. Sistema hidráulico
Impulsa los mecanismos de elevación, empuje y ajuste.

Incluye cilindros, bombas y válvulas de control.

6. Sistema de alineación de haces
Ajustes hidráulicos o mecánicos para un posicionamiento preciso del haz.

Puede incluir alineación guiada por láser o GPS-.

7. Sistema de contrapeso
Equilibra el lanzador durante la extensión del haz para evitar que se incline.

A menudo extraíble o ajustable según los requisitos de carga.



8. Cabina de control y consola del operador
Alberga el sistema de control (manual, semi{0}}automático o remoto-operado).

Incluye joysticks, monitores y enclavamientos de seguridad.

9. Estabilizadores y estabilizadores
Soportes extensibles para mejorar la estabilidad durante el funcionamiento.

A menudo operado hidráulicamente.

10. Unidad de potencia (diésel/eléctrica)
Proporciona energía para bombas hidráulicas y sistemas de movimiento.

Puede ser con motor-diesel-diésel o eléctrico (si-hay energía disponible en la red).

11. Sistemas de seguridad
Sensores de carga, finales de carrera y frenos de emergencia.

Mecanismos anti-balanceo y características de resistencia al viento.

12. Componentes auxiliares
Abrazaderas y pinzas para vigas: asegure la viga prefabricada durante el transporte.

Cojinetes temporales: vigas de soporte antes de la instalación final.

Ruedas/Orugas de transporte: permite la reubicación del lanzador.







El lanzador de vigas de puentes de 320-toneladas es una máquina especializada de servicio pesado que se utiliza en la construcción de puentes grandes, particularmente para colocar vigas de hormigón prefabricadas o vigas cajón. Estas son sus principales ventajas:

1. Alta capacidad de carga
Capaz de manejar vigas pesadas de hasta 320 toneladas, lo que lo hace adecuado para puentes de gran-luz (por ejemplo, proyectos de carreteras, ferrocarriles y viaductos).

Reduce la necesidad de múltiples grúas o equipos de soporte adicionales.

2. Precisión y estabilidad
Equipado con sistemas hidráulicos-controlados por computadora para un posicionamiento preciso del haz.

Garantiza una colocación segura y estable, minimizando el error humano.

3. Eficiencia y Velocidad
Instalación más rápida en comparación con los métodos tradicionales basados ​​en grúas-.

Puede lanzar múltiples vigas en una sola operación, reduciendo el tiempo de construcción.

4. Adaptabilidad
Trabajos en distintos tipos de puentes (simplemente apoyados, vanos continuos, puentes curvos).

Los soportes ajustables y el diseño modular permiten su uso en diferentes terrenos y alturas.

5. Mejoras de seguridad
Reduce los riesgos asociados con el manejo manual de vigas.

Cuenta con mecanismos anti-vuelco, sensores de carga y frenos de emergencia para prevenir accidentes.

6. Costo-Efectividad
Reduce los costos de mano de obra y equipo al minimizar la dependencia de la grúa.

Una construcción más rápida conduce a una finalización más temprana del proyecto y a ahorros de costos.

7. Interrupción mínima del sitio
Requiere menos espacio en el suelo en comparación con las grúas grandes.

Ideal para zonas urbanas o restringidas donde las grúas tradicionales no son prácticas.

8. Automatización y control remoto
Algunos modelos cuentan con operación remota, lo que mejora la seguridad en condiciones peligrosas.



El lanzador de vigas de puentes de 320-toneladas es un equipo de alta resistencia que se utiliza en la construcción de puentes grandes, particularmente para colocar vigas prefabricadas de hormigón o vigas de acero. A continuación se detallan sus aplicaciones y características clave:

Aplicaciones
Puentes de autopistas y ferrocarriles

Se utiliza para instalar vigas en T-, vigas en I-, vigas tipo cajón y vigas en U-en puentes-de luces largas.

Adecuado para puentes de vigas continuas y simplemente apoyados.

Viaductos y pasos elevados urbanos

Coloca vigas de manera eficiente en vías elevadas y proyectos de metro.

Montañas y ríos-Cruzando puentes

Capaz de manejar terrenos complejos donde las grúas pueden no ser viables.

Instalación de vigas prefabricadas

Eleva y posiciona vigas prefabricadas de hormigón o acero con un peso de hasta 320 toneladas.





El procedimiento de producción de un lanzador de vigas de puente de 320 toneladas implica varias etapas críticas, incluido el diseño, la adquisición de materiales, la fabricación, el montaje, las pruebas y el control de calidad. A continuación se muestra un esquema estructurado del proceso de producción típico:

1. Diseño e ingeniería
Análisis de requisitos: determine la capacidad de carga (320 toneladas), la longitud del tramo, la movilidad y las condiciones operativas.

Diseño Estructural:

Modelado CAD (por ejemplo, SolidWorks, AutoCAD) para vigas, soportes, sistemas hidráulicos/neumáticos y mecanismos de lanzamiento.

Análisis de elementos finitos (FEA) para validar la distribución de tensiones y los factores de seguridad.

Sistemas Mecánicos: Diseño de sistemas de propulsión, elevación y estabilización (gatos hidráulicos, cabrestantes, orugas/ruedas).

Cumplimiento normativo: garantice el cumplimiento de las normas (p. ej., EN 13001, AASHTO o códigos locales).

2. Adquisición de materiales
Acero estructural: acero de alta-calidad (p. ej., Q345B, ASTM A572) para vigas principales y soportes.

Componentes Hidráulicos: Bombas, cilindros y válvulas de control de proveedores certificados.

Sistemas Eléctricos: Motores, sensores y PLCs para automatización (si aplica).

Materiales de sujeción y soldadura: pernos y electrodos de alta-tensión (p. ej., E7018).

3. Proceso de fabricación
A. Fabricación de la viga principal
Corte: corte con plasma/oxi-combustible de placas de acero a las dimensiones requeridas.

Soldadura:

Sub-montaje de placas de alma/brida mediante soldadura por arco sumergido (SAW).

Soldaduras de penetración total para uniones críticas (ensayos UT/RT).

Mecanizado: Perforación de agujeros para conexiones y acabado superficial.

B. Fabricación de soportes y rodamientos
Fabrique muelles, estabilizadores y cojinetes mediante mecanizado CNC para mayor precisión.

C. Montaje de sistemas mecánicos
Instale cilindros hidráulicos, cabrestantes y orugas.

Montar unidades de potencia y paneles de control.

4. Montaje e integración
Montaje de vigas principales: Utilice grúas para posicionar y atornillar/soldar las vigas.

Montaje de sistemas mecánicos: Adjuntar sistemas de propulsión, elevación y equilibrio.

Cableado eléctrico: conecte sensores, PLC y fuentes de energía.

5. Pruebas y puesta en servicio
Prueba de carga: aplique el 120% de la carga de diseño (384 toneladas) para verificar la integridad estructural.

Pruebas funcionales:

Pruebas de presión del sistema hidráulico.

Ensayos de movimiento (lanzamiento, retracción).

Comprobaciones de seguridad: Sistemas de parada de emergencia, protección contra sobrecargas.

6. Control de calidad y documentación
Inspecciones: Controles dimensionales, NDT (ultrasonidos, partículas magnéticas).

Certificación: verificación-de terceros (p. ej., ISO 9001, marcado CE).

Manuales: Proporcionan pautas de operación, mantenimiento y seguridad.

7. Entrega e instalación en el sitio
Desmontaje para transporte (si es modular).

Reensamblaje en el sitio y pruebas finales antes de la puesta en servicio.





La empresa ha instalado una plataforma inteligente de gestión de equipos, y ha instalado 310 conjuntos (sets) de robots de manipulación y soldadura. Una vez finalizado el plan, habrá más de 500 conjuntos (conjuntos) y la tasa de conexión en red de equipos alcanzará el 95%.. 32 se han puesto en uso líneas de soldadura, se planea instalar 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85%.
