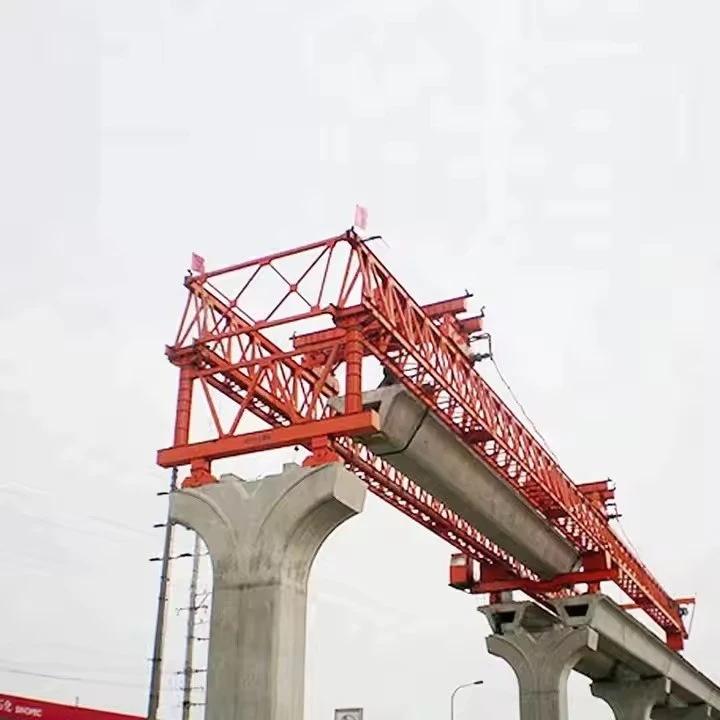

Equipo lanzador de puente de 250 toneladas

A Equipo lanzador de puente de 250 toneladases una máquina-de servicio pesado que se utiliza para instalar vigas o segmentos de puentes prefabricados de manera eficiente.

Características clave de un lanzador de puentes de 250 toneladas:

Alta capacidad de carga– Puede levantar y posicionar dovelas de puentes con un peso de hasta 250 toneladas.

Envergadura y alcance ajustables– Personalizable para diferentes anchos y alturas de puentes.

Diseño autopropulsado o modular– Algunos modelos son autopropulsados-sobre rieles o ruedas, mientras que otros son modulares y requieren montaje en-sitio.

Colocación de precisión– Equipado con controles hidráulicos o electrónicos para una alineación precisa de los segmentos del puente.

Sistemas de seguridad– Incluye protección contra sobrecargas, mecanismos anti-balanceo y frenado de emergencia.

Adaptabilidad– Se puede utilizar para varios tipos de puentes (viga, viga cajón, segmentaria, etc.).

Operación de control remoto– Algunos modelos permiten maniobras controladas-de forma remota para mejorar la seguridad y la eficiencia.

1. Especificaciones generales

Modelo/Tipo:Lanzador de puente de 250 toneladas

Solicitud:Construcción de puentes segmentados prefabricados, lanzamiento de vigas, montaje tramo-por-tramo

Capacidad máxima de lanzamiento:250 toneladas métricas

Método de lanzamiento:Auto-lanzamiento, modular o de pórtico-

Sistema de control:Automatizado/PLC-controlado con anulación manual

2. Especificaciones estructurales

Viga principal/Marco:Acero de alta-resistencia (grado S355/S460)

Longitud del tramo:Ajustable (p. ej., típico de 30 a 60 m)

Ancho:Ajustable para adaptarse al ancho de la plataforma del puente (p. ej., 10 a 20 m)

Altura:Ajustable (p. ej., 6 m–12 m)

Sistema de soporte:Gatos hidráulicos, muelles temporales o cojinetes deslizantes

A Equipo lanzador de puente de 250 toneladases una máquina-de servicio pesado que se utiliza para instalar vigas o segmentos de puentes prefabricados de manera eficiente. Estos son sus componentes clave:

1. Principales componentes estructurales

Nariz de lanzamiento (pluma delantera)– Se extiende hacia adelante para guiar los segmentos del puente durante la colocación.

Te principal/viga– La estructura de carga principal-que soporta los segmentos del puente durante el lanzamiento.

Torres/muelles de soporte– Soportes temporales o permanentes para estabilizar el lanzador durante la operación.

Marco de soporte trasero– Ancla el lanzador a la parte terminada del puente.

2. Sistemas hidráulicos y mecánicos

Gatos hidráulicos– Proporcionar fuerza de elevación y empuje para mover los segmentos del puente.

Mecanismo de empujar/tirar– Desliza el lanzador hacia adelante o hacia atrás a lo largo de la alineación del puente.

Cabrestantes y cables– Colaborar en el posicionamiento y estabilización de segmentos.

3. Sistemas de movimiento y posicionamiento

Ruedas/orugas de viaje– Permite que el lanzador se mueva a lo largo del tablero del puente o del suelo.

Soportes ajustables– Habilite correcciones de altura y alineación para una colocación precisa.

Cojinete de giro– Permite la rotación para la alineación del puente curvo (si corresponde).

4. Sistemas de control y seguridad

Sistema de control PLC– Controles automatizados para operaciones sincronizadas.

Sensores de monitoreo de carga– Asegúrese de que la distribución del peso se mantenga dentro de límites seguros.

Frenos y cerraduras de emergencia– Evitar movimientos accidentales durante el funcionamiento.

5. Componentes auxiliares

Plataformas de trabajo y escaleras de acceso– Proporcionar acceso seguro a los operadores.

Contrapesos– Equilibra el lanzador durante levantamientos pesados.

Paquete de energía (hidráulico y eléctrico)– Suministra energía para sistemas hidráulicos y eléctricos.

6. Funciones opcionales

Módulo autopropulsado (SPM)– Para movimiento independiente sin grúas externas.

Sistema de dirección adaptativo– Para geometrías de puentes complejas.

Operación de control remoto– Mejora la seguridad en condiciones peligrosas.

Este equipo es crucial para lanzar de manera eficiente puentes, viaductos y construcciones segmentarias prefabricadas de gran-luz.

ElEquipo lanzador de puente de 250 toneladases una máquina-de servicio pesado diseñada para el despliegue rápido y eficiente de puentes grandes, normalmente utilizados en proyectos militares, de emergencia y de infraestructura. Estas son sus principales ventajas:

1. Implementación rápida

Puede instalar puentes rápidamente en minutos, reduciendo el tiempo de inactividad en situaciones críticas (por ejemplo, operaciones militares o ayuda en casos de desastre).

Los sistemas de lanzamiento automatizados o semi-automáticos minimizan el trabajo manual.

2. Alta capacidad de carga

Soportes250 toneladas, permitiendo el paso de vehículos militares pesados ​​(tanques, camiones) o transporte civil.

Garantiza estabilidad y seguridad para tráfico pesado continuo.

3. Movilidad y versatilidad

Montado en un transportador móvil (con ruedas o con orugas), lo que permite el transporte a ubicaciones remotas o accidentadas.

Adaptable a varios tipos de puentes (puentes Bailey, puentes modulares, etc.).

4. Trabajo manual reducido

Los sistemas hidráulicos o mecánicos manejan componentes pesados, lo que reduce la necesidad de equipos grandes.

Minimiza los riesgos asociados con la construcción manual de puentes.

5. Seguridad mejorada

La implementación controlada-de precisión reduce los accidentes durante la instalación.

Los sistemas de estabilización- integrados garantizan una colocación segura del puente.

6. Aplicaciones militares y civiles

Militar:Despliegue rápido de puentes para el movimiento de tropas y vehículos en zonas de combate.

Civil:Reparación de emergencia de puentes después de desastres naturales (inundaciones, terremotos) o proyectos de infraestructura.

7. Costo-Efectivo

Reduce los costos-a largo plazo al acelerar la construcción y minimizar la mano de obra.

Equipos reutilizables para múltiples implementaciones.

8. Durabilidad y confiabilidad

Construido para soportar entornos hostiles (clima extremo, terreno accidentado).

Diseño de bajo-mantenimiento para uso prolongado en el campo.

Conclusión

ElLanzador de puente de 250 toneladases un activo crucial tanto para la ingeniería militar como civil, ya que ofreceVelocidad, fuerza y ​​eficiencia.en operaciones de despliegue de puentes. Su capacidad para manejar cargas extremas y al mismo tiempo garantizar una instalación rápida lo hace indispensable en escenarios críticos.

A Lanzador de puente de 250 toneladases un equipo-de alta resistencia que se utiliza en la construcción de puentes, particularmente para colocar segmentos prefabricados, vigas o tramos completos de puentes en su lugar. A continuación se detallan sus aplicaciones, características y consideraciones clave:

Aplicaciones:

Lanzamiento de vigas prefabricadas– Se utiliza para levantar y colocar grandes vigas prefabricadas de hormigón o acero (hasta 250 toneladas) sobre pilares o estribos.

Construcción de puentes segmentarios– Implementa segmentos prefabricados en voladizo equilibrado o métodos de tramo-por- tramo.

Lanzamiento de cerchas y arcos– Ayuda a colocar grandes armaduras de acero o secciones de arco para puentes-de luces largas.

Puentes ferroviarios y de carretera– Comúnmente utilizado en proyectos de puentes ferroviarios y de carreteras donde se requiere levantamiento pesado.

Lanzamiento aéreo y suspendido– Se puede configurar para lanzar vigas desde arriba (pórtico elevado) o desde abajo (nariz de lanzamiento).

La producción de unEquipo lanzador de puentes (BLE) de 250 toneladasImplica un proceso complejo de varias-etapas que integra ingeniería estructural, sistemas mecánicos, hidráulica y automatización. A continuación se muestra un detalleprocedimiento de producción paso-a-paso:

1. Fase de Diseño e Ingeniería

Análisis de requisitos: Definir capacidad de carga (250 toneladas), longitud de luz, adaptabilidad del terreno y movilidad.

Modelado CAD: utilice software como AutoCAD, SolidWorks o CATIA para diseño 3D.

Análisis FEA: Realizar análisis de elementos finitos (ANSYS, ABAQUS) para validar la integridad estructural.

Diseño de sistemas hidráulicos y eléctricos: Planificar cilindros hidráulicos, bombas y sistemas de control.

2. Adquisición de materiales

Acero estructural: Acero de alta-calidad (ASTM A572/A514) para vigas, vigas y armaduras.

Componentes hidráulicos: Bombas, cilindros, válvulas (Bosch Rexroth, Parker).

Sistemas eléctricos y de control: PLC, sensores y módulos de control-remoto.

Mecanismo de seguimiento/lanzamiento: Rodillos-de alta resistencia o cojinetes deslizantes.

3. Proceso de fabricación

A. Fabricación de la viga principal

Cortar y dar forma: Corte con plasma/oxi-combustible de placas de acero.

Soldadura: Soldadura por arco sumergido (SAW) para costuras longitudinales; Soldadura robótica para mayor precisión.

Asamblea: Atornille y suelde segmentos en vigas cajón o secciones de armadura.

B. Estructura de soporte (A-Marco/Torre)

Fabricar soportes verticales con acero reforzado.

Montar mecanismos de elevación hidráulicos.

C. Nariz de lanzamiento y soporte trasero

Construir la nariz de lanzamiento (extensión temporal para el despliegue del puente).

Instale las patas de apoyo/estabilizadores traseros.

4. Integración hidráulica y eléctrica

Sistema hidráulico:

Instalar cilindros hidráulicos para elevación y lanzamiento.

Conecte bombas, mangueras y válvulas de control.

Sistema eléctrico:

Cablear PLC, sensores y paneles de control.

Pruebe la sincronización entre los sistemas hidráulicos y de movimiento.

5. Control de calidad y pruebas

Pruebas END: Inspección de soldadura por ultrasonidos/rayos X-

Pruebas de carga: Aplique el 125% de la carga de diseño (312,5 toneladas) para verificar la seguridad.

Pruebas funcionales: Simule el lanzamiento de un puente en condiciones controladas.

6. Verificación de ensamblaje y pre-entrega

Montar todos los módulos (vigas, soportes, hidráulica).

Realizar pruebas operativas finales (extensión/retracción, estabilidad).

7. Transporte y puesta en servicio del sitio

Desmontar en módulos transportables (si es necesario).

Reensamblaje y puesta en marcha en el sitio.

Formación de operadores.

La empresa ha instalado una plataforma inteligente de gestión de equipos, y ha instalado 310 conjuntos (sets) de robots de manipulación y soldadura. Una vez finalizado el plan, habrá más de 500 conjuntos (conjuntos) y la tasa de conexión en red de equipos alcanzará el 95%.. 32 se han puesto en uso líneas de soldadura, se planea instalar 50 y la tasa de automatización de toda la línea de productos ha alcanzado el 85%.
