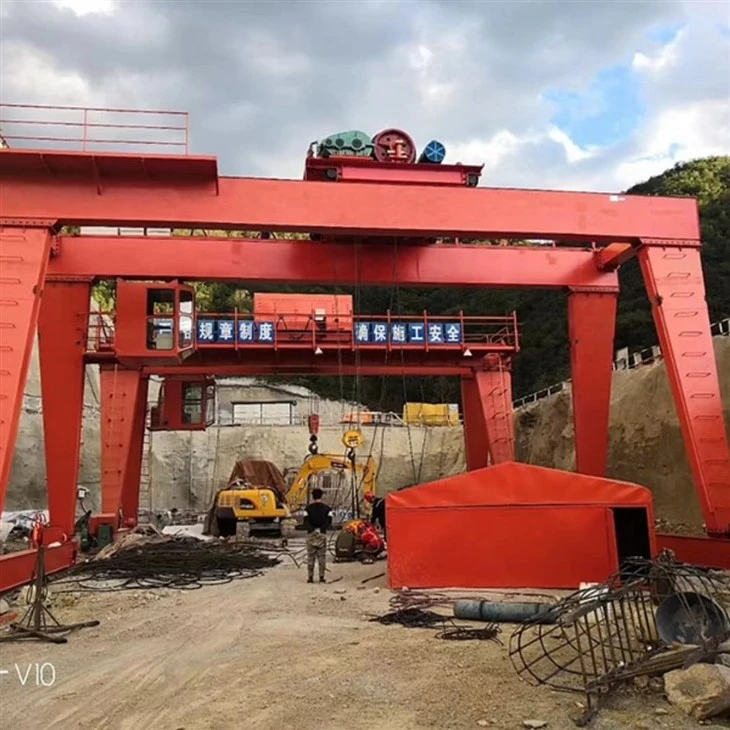

Grúa pórtico móvil de viga doble

A Grúa pórtico móvil de doble vigaes una solución-de elevación de cargas pesadas diseñada para el manejo flexible de materiales en diversos entornos de trabajo interiores y exteriores. A diferencia de las grúas pórtico montadas sobre rieles fijos-, este tipo móvil está equipado con ruedas-ya seaneumáticos de gomaoruedas de ferrocarril-permitiéndole moverse libremente dentro de un área designada. con suestructura de doble-viga, la grúa proporciona una gran capacidad de elevación, una excelente estabilidad y un rendimiento fiable para operaciones de largo-envergadura y cargas pesadas-.

Esta grúa es ampliamente utilizada en industrias comoconstrucción, producción de hormigón prefabricado, fabricación de acero, patios logísticos, talleres de maquinaria, yminería. Su fuerte rigidez estructural, movilidad personalizable y adaptabilidad lo hacen ideal para manipular componentes y materiales de gran tamaño de manera eficiente.

Capacidad de carga nominal: 5 toneladas, 10 toneladas, 100 toneladas, personalizada, 16/3,2 toneladas, 20/5 toneladas, 32/5 toneladas, 50/10 toneladas

Máx. Altura de elevación: 40 m, personalizada

Span: los 35m o las demandas de los clientes

Garantía: 1 año

Peso (KG): 20000 kg

Componentes principales: PLC, motor, rodamiento, caja de cambios, motor, recipiente a presión, engranaje, bomba

Manera de control: Cabina, control remoto inalámbrico o personalizado

1.Vigas principales dobles

Dos vigas de acero paralelas que forman la estructura principal-portante de carga.

Proporciona alta rigidez y soporte para levantamiento pesado.

1.La viga principal de una grúa pórtico industrial es una viga horizontal que abarca la distancia entre dos vías o rieles paralelos. Por lo general, está hecho de acero y sirve como componente estructural principal de la grúa, brindando soporte para el mecanismo de elevación, el carro y la carga.

2.La viga principal está diseñada para soportar el peso y las fuerzas generadas por las operaciones de la grúa, incluido levantar, mover y bajar cargas pesadas. También es responsable de mantener la estabilidad y el equilibrio de la grúa durante la operación.

3.La Te principal puede ser fija o ajustable, según las necesidades específicas de la aplicación. Las vigas fijas se colocan a una altura específica y no se pueden ajustar, mientras que las vigas ajustables se pueden subir o bajar para adaptarse a diferentes alturas de carga y requisitos de espacio libre.

4. En general, la viga principal es un componente crítico de una grúa pórtico industrial, ya que proporciona la resistencia y estabilidad necesarias para manejar cargas pesadas de manera segura y eficiente.

.

Carro y mecanismo de elevación

Carro motorizado que se desplaza sobre las dobles vigas.

Equipado con:

Polipasto o cabrestante eléctrico de cable

Motor de elevación

Sistema de tambor y cuerda

Bloque de gancho

El sistema de elevación de una grúa pórtico industrial se encarga de subir, bajar y transportar cargas pesadas. Por lo general, consta de varios componentes que trabajan juntos para proporcionar un mecanismo de elevación confiable y eficiente.

Los componentes principales del sistema de elevación incluyen: Motor de elevación: El motor de elevación es la fuente de energía para el sistema de elevación. Genera el par necesario para levantar y bajar la carga. La capacidad del motor está determinada por la capacidad de elevación y el ciclo de trabajo de la grúa.

Tambor(es) de elevación o conjunto de polea: El conjunto de tambor o polea de elevación está conectado al motor de elevación a través de una caja de engranajes reductora. A medida que el motor gira, hace girar el tambor o mueve las poleas, lo que a su vez sube o baja los cables o cadenas.

3.En resumen, el sistema de elevación de una grúa pórtico industrial es un componente complejo pero esencial que permite a la grúa realizar su función principal: levantar y mover cargas pesadas de forma segura y eficiente.

3.Carros finales/patas de apoyo

Robustas patas de acero conectadas a las vigas.

Incluir conjuntos de ruedas para movimiento móvil (neumáticos de goma o ruedas de ferrocarril).

1.El carro final de una grúa pórtico industrial es un componente crítico que conecta la grúa a la viga o riel de la pista sobre la que viaja.

2. Estas son las características y funciones clave del carro final:

Estructura y funcionalidad

Rodillos o ruedas: el carro extremo generalmente tiene varios rodillos o ruedas que se desplazan a lo largo de la parte superior de la viga o riel de la pista. Están diseñados para minimizar la fricción y permitir un movimiento suave de la grúa.

Cojinetes y Ejes: Para soportar el peso y el movimiento, los rodillos o ruedas se montan sobre ejes con cojinetes que aseguran que puedan girar libremente sin desgaste excesivo.

Mecanismo de bloqueo: algunos carros de extremo pueden incluir mecanismos de bloqueo que pueden asegurar la grúa en una posición fija cuando no está en uso o durante el mantenimiento.

Mecanismos de ajuste: puede haber mecanismos de ajuste para-afinar la alineación y garantizar que la grúa se mueva recta a lo largo de la viga de la pista sin desviarse.

3.El carro final es vital para el funcionamiento estable y confiable de la grúa pórtico. Garantiza que la grúa pueda moverse de forma suave y eficiente a lo largo de la viga de la pista, realizando sus funciones de elevación y transporte con precisión. El mantenimiento y la inspección adecuados del carro final son cruciales para evitar problemas que podrían afectar el rendimiento de la grúa o provocar riesgos de seguridad.

4.Mecanismo de desplazamiento (recorrido largo de la grúa)

Mueve la grúa pórtico hacia delante/hacia atrás mediante:

motores

Cajas de cambios

Grupos de ruedas

Para grúas móviles: accionamiento por neumáticos de goma con dirección hidráulica o accionamiento eléctrico.

1.El mecanismo de desplazamiento de la grúa de una grúa pórtico industrial es responsable de mover la grúa horizontalmente a lo largo de sus vigas o rieles. Este mecanismo permite que la grúa transporte cargas en un área más grande, lo que la hace extremadamente útil en almacenes, astilleros y otros entornos industriales donde es necesario mover artículos pesados ​​por una amplia extensión.

2. Estos son los componentes y características clave del mecanismo de desplazamiento de la grúa:

Componentes del mecanismo de viaje

Unidades de accionamiento (Unidades de tracción): normalmente son motores eléctricos que proporcionan la energía para mover la grúa. El número de unidades motrices puede variar según el tamaño y la capacidad de la grúa; Algunas grúas pueden tener varios motores para cada lado para distribuir la carga.

Cajas de cambios: Las cajas de cambios se utilizan para reducir la alta velocidad del motor a una velocidad más baja adecuada para el desplazamiento de la grúa. También aumentan la producción de par, que es necesaria para mover la grúa y su carga.

Ruedas o Rodillos: Las ruedas o rodillos grandes están montados sobre ejes y son impulsados ​​por el motor a través de la caja de cambios. Estas ruedas o rodillos se desplazan a lo largo de la parte superior de las vigas o rieles de la pista y son cruciales para un movimiento estable.

3.El mecanismo de desplazamiento es uno de los componentes más críticos de una grúa pórtico industrial, ya que determina la movilidad y el rango de operación de la grúa. El mantenimiento adecuado y las inspecciones periódicas son cruciales para garantizar que el mecanismo de desplazamiento funcione sin problemas y de forma segura. Cualquier problema con este mecanismo puede afectar significativamente el rendimiento y la seguridad de la grúa, por lo que es vital abordar cualquier problema con prontitud.

5.Mecanismo de desplazamiento del carro

1.El mecanismo de desplazamiento del carro de una grúa pórtico industrial es responsable de mover el polipasto o mecanismo de elevación horizontalmente a lo largo de la viga principal o pórtico de la grúa. Esto permite que la grúa coloque la carga con precisión en la dirección transversal.

2.El mecanismo de desplazamiento del carro consta de varios componentes clave:

Componentes del mecanismo de desplazamiento del carro

Unidad motriz: normalmente un motor eléctrico, la unidad motriz proporciona la energía para mover el carro. El tamaño y la capacidad del motor dependen de la capacidad de elevación de la grúa y de la velocidad requerida del carro.

Caja de cambios: La caja de cambios reduce la alta velocidad de salida del motor a una velocidad más baja adecuada para el desplazamiento del carro. También aumenta el torque necesario para mover el mecanismo de elevación y cualquier carga adjunta.

Ruedas o Rodillos: El carro se desplaza sobre ruedas o rodillos que están montados sobre ejes. Estas ruedas o rodillos se desplazan a lo largo de las pestañas o vías de la viga principal, permitiendo que el carro se mueva hacia adelante y hacia atrás.

Sistema de frenos: Un sistema de frenos está integrado en el carro para controlar su movimiento y mantenerlo en posición cuando sea necesario. Puede ser un freno mecánico, un freno electromecánico o un sistema de frenado dinámico.

3.El mecanismo de desplazamiento del carro es crucial para el posicionamiento preciso de la carga en la dirección transversal. Permite que la grúa coloque cargas con precisión en diferentes puntos a lo largo del pórtico. El mantenimiento adecuado y las inspecciones periódicas son esenciales para garantizar que el mecanismo del carro funcione sin problemas y de forma segura. Cualquier problema con este mecanismo puede afectar significativamente la eficiencia operativa y la seguridad de la grúa, por lo que es vital abordar cualquier problema con prontitud.

6.Rueda de grúa

1.La rueda de la grúa de una grúa pórtico industrial es un componente crítico que permite que la grúa se mueva a lo largo de sus vigas o rieles. Estas ruedas están diseñadas para soportar el peso de la grúa, su carga y cualquier fuerza dinámica adicional generada durante la operación.

2.Aquí están las características y funciones clave de las ruedas de la grúa:

Características de las ruedas de grúa

Material: las ruedas de las grúas suelen estar hechas de materiales de alta-resistencia, como acero o hierro fundido, para garantizar que puedan soportar las cargas pesadas y las tensiones involucradas en las operaciones de elevación.

Tamaño y configuración: El tamaño de las ruedas varía dependiendo de la capacidad y diseño de la grúa. Pueden ser más grandes para grúas más pesadas para distribuir la carga de manera más uniforme. La cantidad de ruedas por eje y la cantidad de ejes por grúa también pueden variar según los requisitos de diseño.

3.Las ruedas de las grúas desempeñan un papel vital en la movilidad y estabilidad de las grúas pórtico industriales. Son los encargados de transferir el peso de la grúa y su carga a las vigas o carriles de la pista permitiendo al mismo tiempo un desplazamiento suave. La durabilidad y eficiencia del movimiento de la grúa dependen en gran medida de la calidad y estado de estas ruedas.

4. El mantenimiento adecuado de las ruedas de la grúa, incluidas las inspecciones periódicas y el reemplazo oportuno de los componentes desgastados, es crucial para el funcionamiento seguro y confiable de la grúa. Descuidar el mantenimiento de las ruedas puede provocar un mayor tiempo de inactividad, una reducción de la eficiencia y posibles riesgos para la seguridad.

7.Gancho de grúa

1.El gancho de una grúa pórtico industrial es un componente crítico que permite que la grúa levante y mueva diversas cargas. El gancho es el punto de contacto entre el mecanismo de elevación de la grúa y la carga, lo que lo convierte en una interfaz crucial para operaciones seguras y eficientes.

2.Aquí están las características y funciones clave de los ganchos de grúa:

Características de los ganchos de grúa

Material: los ganchos de las grúas suelen estar hechos de acero de alta-resistencia o acero aleado para garantizar que puedan soportar las cargas pesadas involucradas en las operaciones de elevación. El material se elige por su durabilidad y resistencia al desgaste.

Diseño: El diseño del gancho incluye una abertura en la parte superior donde se fija al cable, cadena u otro dispositivo de elevación. La parte inferior del gancho tiene una forma curva que le permite engancharse de forma segura con los puntos de elevación de la carga.

Pestillo de seguridad: Muchos ganchos están equipados con un pestillo de seguridad o mecanismo de bloqueo para evitar que la carga se resbale accidentalmente. Este pestillo debe abrirse manualmente para liberar la carga en la ubicación deseada.

Clasificaciones de carga: Cada gancho está clasificado para cargas máximas específicas y es esencial utilizar ganchos que estén clasificados para las cargas previstas para garantizar la seguridad y el cumplimiento de las normas.

Motor

El motor de una grúa pórtico industrial es un componente crítico que proporciona la potencia necesaria para levantar y mover cargas. Los motores de las grúas pórtico son típicamente eléctricos y se pueden clasificar en dos tipos principales según su función: el motor de elevación y el motor de desplazamiento (o transversal).

El motor de elevación se encarga de subir y bajar el gancho o cuchara que se engancha con la carga. La función principal de este motor es controlar el movimiento vertical del mecanismo de carga de la grúa.

Los motores de grúa son el motor de las grúas pórtico industriales y proporcionan la energía necesaria para las operaciones de elevación y movimiento. El rendimiento, la confiabilidad y la seguridad de la grúa dependen en gran medida de la eficiencia y durabilidad de los motores. La selección, el mantenimiento y las inspecciones periódicas adecuados de estos motores son cruciales para garantizar que la grúa funcione sin problemas y de forma segura. Cualquier problema con los motores puede provocar ineficiencias operativas, mayor tiempo de inactividad y posibles riesgos de seguridad, por lo que es esencial prestar atención inmediata a los problemas de los motores.

.

Sistema de alarma de luz y sonido e interruptor de límite.

1. Las grúas pórtico industriales están equipadas con un sistema de alarma de luz y sonido e interruptores de límite para mejorar la seguridad y la eficiencia operativa. Estos componentes desempeñan funciones cruciales a la hora de prevenir accidentes y garantizar que la grúa funcione dentro de los parámetros designados.

2.Sistema de alarma de luz y sonido

El sistema de alarma sonora y luminosa está diseñado para alertar al personal que se encuentre cerca de la grúa sobre su estado operativo. Este sistema es particularmente importante en entornos donde la grúa opera muy cerca de los trabajadores o donde la visibilidad es limitada.

3.Interruptores de límite

Los interruptores de límite son dispositivos electrónicos que sirven como características de seguridad críticas en grúas pórtico industriales. Detectan la posición de la grúa o sus componentes y cortan la energía cuando la grúa alcanza sus límites operativos, evitando posibles accidentes y daños.

4. Tanto el sistema de alarma de luz y sonido como los interruptores de límite son parte integral del funcionamiento seguro de las grúas pórtico industriales. El sistema de alarma garantiza que el personal esté al tanto de los movimientos y el estado operativo de la grúa, lo que reduce el riesgo de colisiones u otros peligros. Los interruptores de límite, por otro lado, automatizan la seguridad al impedir físicamente que la grúa opere más allá de sus límites de diseño. Juntos, estos sistemas contribuyen a un lugar de trabajo más seguro y protegen tanto el equipo de la grúa como al personal que trabaja a su alrededor. El mantenimiento adecuado y las pruebas periódicas de estos sistemas son esenciales para garantizar que funcionen de manera confiable y efectiva.

10.Dispositivos de seguridad

Dispositivos de protección contra sobrecargas

Los dispositivos de protección contra sobrecargas están diseñados para evitar que la grúa opere más allá de sus límites de carga de trabajo seguros. Estos dispositivos monitorean la carga que se levanta y enviarán una alerta o apagarán la grúa si la carga excede el límite especificado. Esto es crucial para prevenir daños estructurales a la grúa y evitar accidentes que pueden ocurrir debido a sobrecargas.

Interruptores de límite

Como se mencionó anteriormente, los finales de carrera detienen automáticamente la grúa cuando se acerca al final de su rango de recorrido o cuando cualquiera de sus componentes alcanza sus límites operativos. Estos interruptores son esenciales para evitar que la grúa exceda sus límites físicos, lo que podría provocar daños a la estructura o colisión con obstáculos.

Dispositivos anticolisión

Los dispositivos anticolisión son particularmente importantes en entornos donde operan varias grúas muy cerca o donde hay mucho tráfico terrestre. Estos dispositivos utilizan sensores, cámaras u otras tecnologías para detectar la presencia de otros objetos en el camino de la grúa y alertar al operador o detener automáticamente el movimiento de la grúa para evitar una colisión.

Botones de parada de emergencia

Los botones de parada de emergencia son controles operados manualmente que permiten al operador de la grúa o a cualquier personal autorizado detener inmediatamente todas las operaciones de la grúa en caso de una emergencia. Estos botones están ubicados estratégicamente al alcance del operador y, a menudo, son rojos y muy visibles.

Sistemas de frenos

Los sistemas de freno de las grúas pórtico industriales están diseñados para mantener la carga en su lugar de forma segura cuando no está en movimiento y para proporcionar una parada controlada durante las operaciones. Estos frenos pueden ser mecánicos, eléctricos o una combinación de ambos, y son fundamentales para prevenir movimientos inesperados de carga que podrían provocar accidentes.

Indicadores de nivelación

Los indicadores de nivelación se utilizan para garantizar que la grúa esté nivelada durante la operación, especialmente cuando se levantan cargas precisas o delicadas. El levantamiento desigual puede provocar que las cargas se desplacen, lo que podría provocar pérdida de control y accidentes. Estos indicadores ayudan a los operadores a mantener el equilibrio y la estabilidad de la grúa.

Indicadores de carga de trabajo segura

Los indicadores de carga de trabajo segura marcan claramente la capacidad de carga máxima segura de la grúa. Esta información es vital para que los operadores garanticen que la grúa no esté sobrecargada y funcione dentro de sus especificaciones de diseño.

11.Modo de control

1.Control manual

Intervención directa: el operador de la grúa controla directamente los movimientos de elevación y desplazamiento de la grúa mediante volantes, palancas o pulsadores. Este modo requiere operadores capacitados que puedan sincronizar manualmente los movimientos para lograr el posicionamiento deseado de la carga.

Mecanismos simples: Los sistemas de control manual generalmente tienen un diseño más simple y pueden ser menos propensos a fallas complejas.

Precisión limitada: la precisión de los movimientos de la grúa está limitada a la habilidad y experiencia del operador.

2.Control semi-automático

Operación asistida: el operador de la grúa utiliza dispositivos de control como palancas de mando o interruptores de paleta para controlar la grúa, pero el sistema incluye funciones automatizadas que ayudan a controlar la velocidad y la sincronización.

Seguridad mejorada: los sistemas semi-automáticos suelen incluir funciones de seguridad como paradas automáticas en límites de carga o límites de recorrido.

Eficiencia mejorada: Estos sistemas pueden mejorar la eficiencia operativa al reducir la necesidad de operadores altamente capacitados.

3.Control totalmente automático

Controlador lógico programable (PLC): Las operaciones de la grúa se rigen por un PLC, que puede programarse para realizar secuencias específicas de operaciones de forma automática.

Control preciso: Los sistemas completamente automáticos ofrecen un control preciso sobre los movimientos de la grúa, lo que permite ejecutar maniobras complejas de manera consistente.

Error humano reducido: los sistemas automatizados reducen el potencial de error humano, mejorando la seguridad y la confiabilidad.

Operación remota: en algunos casos, las grúas totalmente automáticas se pueden operar de forma remota, alejando al operador de entornos potencialmente peligrosos.

4.Control por radio

Operación inalámbrica: el operador de la grúa utiliza transmisores de radio para controlar la grúa a distancia, lo que puede resultar particularmente útil en entornos donde el contacto visual con la grúa es limitado.

Mayor flexibilidad: el control por radio permite a los operadores moverse libremente por el área de trabajo mientras mantienen el control de la grúa.

Consideraciones de seguridad: Se deben implementar medidas de seguridad y gestión de frecuencia adecuadas para evitar interferencias o el funcionamiento no autorizado de la grúa.

5.Control por computadora

Sistemas avanzados: algunas grúas pórtico pueden emplear sistemas informáticos que integran funciones avanzadas como visión artificial, inteligencia artificial y análisis de datos para optimizar las operaciones.

Recopilación de datos: las grúas-controladas por computadora pueden recopilar datos operativos, que se pueden utilizar para la planificación del mantenimiento y la optimización operativa.

Opciones de interfaz: los operadores pueden interactuar con la grúa a través de pantallas táctiles u otras interfaces avanzadas, proporcionando información detallada y opciones de control.

12.Boceto

Ventajas de la grúa pórtico móvil de doble viga

1. Alta flexibilidad y movilidad

Equipado conneumáticos de goma o ruedas de ferrocarril, permitiendo la libre circulación por el lugar de trabajo.

No se necesitan rieles permanentes, adecuados para cambiar de lugar de trabajo.

2. Fuerte capacidad de elevación

La estructura de doble-viga proporcionaalta resistencia-de carga, estabilidad y distribución equilibrada del peso.

Ideal para levantar componentes pesados ​​y de gran tamaño.

3. Amplia área de trabajo

Puede cubrir una gran superficie de terreno sin pistas fijas.

Adecuado para patios, campos abiertos y zonas de trabajo temporales.

4. Fácil instalación y reubicación

Requiere una construcción civil mínima en comparación con los sistemas de pórtico fijo.

Se puede reubicar o reposicionar rápidamente para respaldar diferentes proyectos.

5. Alta eficiencia operativa

El suave desplazamiento de la grúa, las rápidas velocidades de elevación y la dirección precisa mejoran la productividad.

Reducción del tiempo de inactividad debido al fácil acceso a los materiales.

6. Sistemas de dirección y propulsión personalizables

Dirección de 90 grados, recorrido diagonal y giro de pivote disponibles en modelos montados en neumáticos-.

Mejora la maniobrabilidad en espacios reducidos.

7. Tecnología confiable de control y seguridad

Equipado con dispositivos de seguridad avanzados, como limitadores de sobrecarga, sensores anticolisión y alarmas de viento.

El control remoto, de cabina o colgante garantiza un funcionamiento seguro.

8. Fuerte estabilidad estructural

El diseño de doble viga garantiza una excelente rigidez y una deflexión mínima durante el levantamiento de objetos pesados.

Adecuado para aplicaciones de luces largas.

9. Rentable-efectiva para operaciones en múltiples-sitios

Una grúa puede servir a múltiples áreas sin necesidad de construir rieles ni cimientos de pórtico.

Reduzca los costes operativos y de mantenimiento-a largo plazo.

10. Adaptable a diversas industrias

Ideal parahormigón prefabricado, fabricación de acero, fabricación de maquinaria, manipulación de contenedores, ysitios de construcción.

Aplicaciones de la grúa pórtico móvil de doble viga

1. Patios de hormigón prefabricado

Levantamiento y transporte de vigas prefabricadas, losas, paneles de pared, alcantarillas y vigas.

Ideal para sitios de producción al aire libre que requieren movimientos frecuentes de grúa.

2. Sitios de construcción

Manipulación de materiales de construcción pesados ​​como estructuras de acero, encofrados, paquetes de barras de refuerzo y módulos ensamblados.

Adecuado para la construcción de puentes, proyectos de infraestructura y obras de construcción a gran-escala.

3. Fabricación de acero y plantas de fabricación

Mover placas de acero, vigas, piezas de maquinaria y conjuntos soldados.

Admite diseños de producción flexibles donde es necesario transferir cargas a través de áreas grandes.

4. Patios de logística y almacenamiento

Carga/descarga de contenedores, pallets pesados ​​y carga sobredimensionada.

Excelente para áreas de almacenamiento temporal sin vías de grúa fijas.

5. Talleres de maquinaria y equipos

Levantamiento de equipos pesados, componentes mecánicos y máquinas industriales.

Útil para talleres que requieren movilidad de grúa para dar servicio a múltiples bahías.

6. Campos de minería e industria pesada

Transporte de equipos mineros pesados, tuberías y componentes grandes.

Puede funcionar en terrenos accidentados con sistemas-montados en neumáticos.

7. Construcción naval e ingeniería marina

Manipulación de bloques de barcos, estructuras de acero marino y componentes de embarcaciones.

Adecuado para áreas abiertas de astilleros que necesitan operaciones de elevación flexibles.

8. Industrias de energías renovables

Secciones móviles de turbinas eólicas, estructuras de montaje solar y equipos de energía pesada.

Ideal donde los componentes grandes necesitan elevación móvil en amplios espacios al aire libre.

9. Operaciones portuarias y terminales (áreas no-ferroviarias)

Manipulación de carga en zonas sin grúas fijas para contenedores.

Admite tareas de elevación especializadas para mercancías de gran tamaño.

10. Grandes almacenes al aire libre

Carga/descarga de productos pesados ​​en almacenes-al aire libre donde no se instalan grúas permanentes.

1. Diseño e Ingeniería

Ingeniería detallada: desarrolle planos y especificaciones de ingeniería detallada, incluida la viga principal, el polipasto, el carro, los carros finales y otros componentes.

Simulación y modelado: utilice herramientas de simulación y diseño asistido por ordenador (CAD) para modelar el rendimiento de la grúa y optimizar su diseño.

2. Selección de materiales

Especificaciones de materiales: seleccione materiales de alta-calidad que cumplan con los requisitos de resistencia, durabilidad y resistencia al calor. Los materiales comunes incluyen acero de alta-resistencia, aleaciones y recubrimientos especializados.

Adquisición: Obtenga materiales de proveedores aprobados, garantizando que cumplan con los estándares de calidad y certificación necesarios.

3. Fabricación de componentes

Cortar y dar forma: corte y dé forma a las materias primas en los componentes necesarios, como vigas, columnas y soportes. Esto puede implicar procesos como corte por plasma, corte por láser y mecanizado.Soldadura y ensamblaje: soldar componentes entre sí para formar los elementos estructurales de la grúa. Esto incluye soldar la viga principal, los carros finales y otras piezas que soportan carga.

4. Asamblea

Sub-ensamblaje: ensamble componentes individuales, como el sistema de elevación, el carro y los carros finales, en sub-conjuntos. Esto implica unir las piezas y garantizar una alineación adecuada. Ensamblaje principal: combine sub-conjuntos para construir la estructura completa de la grúa. Esto incluye montar el polipasto y el trole en la viga principal, fijar los carros finales e instalar los sistemas de control.

5. Integración de Sistemas

Sistemas eléctricos: instale componentes eléctricos, incluidos motores, paneles de control, cableado y sensores. Asegúrese de que los sistemas eléctricos de la grúa estén correctamente integrados y probados.

Sistemas de control: implementar y configurar sistemas de control, como controladores lógicos programables (PLC), controles remotos y dispositivos de seguridad. Verificar que los sistemas de control funcionen correctamente y estén calibrados.

6. Pruebas y garantía de calidad

Pruebas pre-operacionales: realice pruebas pre-operativas para verificar la funcionalidad de la grúa, incluidas pruebas de carga, pruebas operativas de los mecanismos de elevación y desplazamiento y verificaciones del sistema de control.

Pruebas de seguridad: Verifique que las funciones de seguridad, como interruptores de límite, alarmas y paradas de emergencia, funcionen correctamente y cumplan con los estándares de seguridad.

Inspección: Realizar una inspección detallada de la estructura y componentes de la grúa para garantizar el cumplimiento de las especificaciones de diseño y estándares de calidad.

7. Ajustes finales y calibración

Ajuste-preciso: realice los ajustes necesarios para optimizar el rendimiento de la grúa y garantizar un funcionamiento sin problemas. Esto puede incluir calibrar sensores, ajustar controles y-afinar el sistema de elevación.

Documentación: preparar y revisar la documentación, incluidos manuales de operación, guías de mantenimiento e instrucciones de seguridad.

8. Entrega e instalación

Transporte: Organizar el transporte de la grúa al lugar de instalación, asegurándose de que se manipule y envíe de manera segura para evitar daños.

Instalación: Supervisar la instalación de la grúa en las instalaciones del cliente, incluido el montaje, alineación y conexión a fuentes de energía y sistemas de control.

Capacitación: brinde capacitación a los operadores y al personal de mantenimiento para garantizar que estén familiarizados con la operación y los procedimientos de seguridad de la grúa.

9. Puesta en servicio y entrega

Puesta en servicio: realice pruebas finales de puesta en servicio para verificar que la grúa funcione correctamente en condiciones del mundo real-y cumpla con las especificaciones de rendimiento.

Entrega: Entregar oficialmente la grúa al cliente, proporcionando toda la documentación necesaria, incluidos certificados de cumplimiento, información de garantía y cronogramas de mantenimiento.

Inspección de materiales

Inspección de calidad: Se lleva a cabo una estricta inspección de calidad de las materias primas compradas para garantizar que cumplan con los requisitos de diseño y los estándares nacionales.

Almacenamiento de materiales: Los materiales calificados se almacenan según su clasificación para evitar la corrosión o daños.

Cortar y formar

Corte de acero: utilice corte por plasma, corte por láser o corte por llama y otras tecnologías para cortar el acero de acuerdo con el tamaño del dibujo de diseño.

Procesamiento de conformado: forme la placa de acero mediante doblado, laminado, soldadura y otros procesos para fabricar la viga principal, la viga final y otras piezas estructurales.

Soldadura

Soldadura de componentes: las piezas de acero cortadas y formadas se sueldan a las estructuras principales, como la viga principal, la viga final y el carro. El proceso de soldadura debe controlarse estrictamente para garantizar la resistencia estructural y la calidad de la soldadura.

Inspección de soldadura: utilice tecnología de prueba no-destructiva (como pruebas ultrasónicas o pruebas radiográficas) para inspeccionar las soldaduras y garantizar que no haya grietas u otros defectos.

Mecanizado

Mecanizado de precisión: el mecanizado de precisión se realiza en los componentes clave de la grúa, como juegos de ruedas, asientos de rodamientos, poleas, etc., para garantizar su precisión dimensional y calidad de superficie.

Montaje de toda la máquina.

Montaje general: sobre la base del pre-montaje, se lleva a cabo el montaje general de la grúa, incluida la instalación final de la viga principal, la viga final, el mecanismo de elevación, el mecanismo de desplazamiento, etc.

Puesta en marcha y pruebas

En condiciones dinámicas, se prueba el rendimiento operativo de la grúa, incluidas las pruebas de elevación, desplazamiento, dirección y otras funciones. Se verifica el tamaño total del puente grúa ensamblado para garantizar que todas las dimensiones cumplan con los requisitos de diseño.

Pulverización y tratamiento anticorrosión-

Tratamiento de superficie Eliminación de óxido: eliminación de óxido en la superficie de la grúa; los métodos comunes incluyen chorro de arena, decapado, etc. Pulverización de imprimación: rocíe imprimación anticorrosión sobre la superficie tratada para evitar la oxidación y corrosión del metal. Pulverización de capa final Pulverización de color: Rocíe la capa final según los requisitos del cliente o los estándares de la industria para darle a la grúa un efecto protector y decorativo. Marcado: Después de pulverizar, marque la información de identificación de la grúa de acuerdo con las especificaciones, como modelo, carga nominal, etc.

Fábrica e instalación.

Embalaje y transporte

Protección del embalaje: Empaque de forma protectora los componentes clave de la grúa para evitar daños durante el transporte. Acuerdo de transporte: De acuerdo con el tamaño del equipo y las condiciones de transporte, seleccione un método de transporte adecuado para transportar la grúa al sitio del cliente.

Aceptación y entrega

Aceptación del cliente

Aceptación en el sitio: el cliente lleva a cabo la aceptación en el sitio de la grúa de acuerdo con los requisitos del contrato y las especificaciones técnicas para verificar el rendimiento y la calidad del equipo.

Rectificación de problemas: si se encuentra algún problema, el fabricante debe rectificarlo a tiempo para garantizar que el equipo cumpla plenamente con los requisitos del cliente. Entrega y uso Formación operativa: El fabricante suele formar a los operadores del cliente para garantizar que puedan operar la grúa de forma correcta y segura.

Etiqueta: Grúa pórtico móvil de doble viga, fabricantes, proveedores, fábrica de grúa pórtico móvil de doble viga de China
