Optimice la configuración de la grúa para entornos CNC mejorando el flujo de trabajo, reduciendo el tiempo de inactividad y garantizando un manejo preciso de los materiales para lograr eficiencia.
Descripción general de los diseños del taller CNC
Un taller CNC (control numérico por computadora) es el corazón de la fabricación de precisión, donde se utiliza maquinaria avanzada para crear piezas y productos con especificaciones exactas. Optimizar el diseño de estos talleres es esencial para maximizar la eficiencia, reducir los costos operativos y mejorar el flujo general de trabajo. Un diseño de taller CNC bien diseñado garantiza interacciones fluidas entre máquinas, herramientas, materiales y operadores, lo que reduce el tiempo de inactividad y minimiza los movimientos innecesarios.
El diseño de un taller CNC impacta directamente en el desempeño de toda la operación. Al planificar cuidadosamente la ubicación de las máquinas, el almacenamiento de materiales y el movimiento de productos, puede mejorar significativamente la velocidad de producción y reducir los cuellos de botella. El diseño correcto ayuda a agilizar los procesos, mejora la accesibilidad a áreas clave y mejora la seguridad del medio ambiente. También permite una adaptación más fácil a medida que se integran nuevas máquinas o tecnologías en el flujo de trabajo.
Importancia de optimizar los diseños para lograr eficiencia
La eficiencia en un taller CNC no se trata sólo de la maquinaria en sí; también se trata de qué tan bien esté organizado el espacio. Un diseño optimizado reduce el tiempo perdido en la manipulación de materiales, el transporte y la configuración de la máquina. Ayuda a los operadores a centrarse en tareas que contribuyen directamente a la producción, en lugar de tener que lidiar con obstáculos como el almacenamiento desorganizado de materiales o el difícil acceso a las máquinas.
Los elementos clave de la optimización del diseño incluyen:
Posicionamiento de la máquina: Colocar las máquinas CNC de manera que se minimice la distancia entre las diferentes etapas de producción, desde el manejo de la materia prima hasta el producto terminado.
Flujo de materiales: Organizar el flujo de materiales para que sean fácilmente accesibles y puedan moverse con el mínimo esfuerzo.
Ergonomía y movimiento del operador: creación de diseños que reduzcan a los operadores caminar, agacharse o estirarse innecesariamente, lo que puede provocar fatiga e ineficiencias.
Al optimizar estos factores, un taller CNC puede reducir los tiempos de ciclo, mejorar el rendimiento y mejorar la productividad general, creando una operación más eficiente y rentable.
Factores clave que influyen en el rendimiento del taller CNC
Varios factores afectan el rendimiento del diseño de un taller CNC:
Tipo y tamaño de máquina: el tipo y tamaño de las máquinas CNC utilizadas en el taller determinarán la cantidad de espacio requerido. Las máquinas más grandes pueden necesitar más espacio para moverse, mientras que las más pequeñas pueden agruparse para ahorrar espacio.
Necesidades de manejo de materiales: se deben considerar el tamaño, el peso y la forma de los materiales utilizados en el mecanizado CNC al diseñar el diseño. Garantizar un almacenamiento, movimiento y transferencia eficiente de materiales entre máquinas es crucial.
Diseño de flujo de trabajo: un flujo claro y lógico de materiales, componentes y tareas entre máquinas ayuda a evitar retrasos y reduce la posibilidad de errores. Un flujo de trabajo desorganizado genera ineficiencias y tiempos de ciclo más largos.
Seguridad en el lugar de trabajo: una disposición eficaz minimiza los riesgos de seguridad, garantizando que los operadores tengan pasillos despejados, suficiente espacio libre para la máquina y un entorno de trabajo seguro.
Al abordar estos factores, los talleres de CNC pueden mejorar tanto el rendimiento operativo como la seguridad de sus entornos.

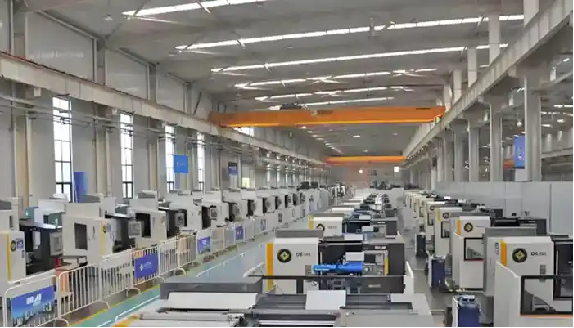

Papel de las grúas puente en entornos CNC
Los puentes grúa desempeñan un papel fundamental en el proceso de manipulación de materiales en los talleres CNC. Estas grúas están diseñadas específicamente para levantar y transportar materiales pesados y voluminosos que son difíciles o inseguros de mover manualmente. En entornos CNC, los puentes grúa ayudan a garantizar un flujo fluido de materiales, mejoran la eficiencia del operador y reducen el riesgo de lesiones en el lugar de trabajo asociadas con la manipulación manual.
El papel de los puentes grúa en los talleres CNC se centra en:
Manejo de materiales pesados: los talleres CNC a menudo trabajan con láminas de metal, piezas fundidas u otros materiales grandes y pesados que deben trasladarse desde el almacenamiento al área de mecanizado. Las grúas puente proporcionan un método seguro y eficiente para levantar y transportar estos materiales.
Flujo de trabajo eficiente: al colocar puentes grúa en ubicaciones estratégicas, los operadores pueden mover rápidamente materiales y piezas de trabajo entre máquinas CNC, lo que reduce el tiempo innecesario dedicado al levantamiento o transporte manual.
Optimización del espacio: los puentes grúa utilizan el espacio vertical, dejando el área del piso abierta para máquinas, herramientas y estaciones de trabajo. Este uso vertical ayuda a liberar espacio valioso que de otro modo estaría ocupado por montacargas u otros equipos de manipulación de materiales.
Cómo las grúas aéreas mejoran el manejo de materiales y la productividad
La integración de puentes grúa en un taller CNC ofrece varios beneficios de productividad:
Tiempo de inactividad reducido: las grúas ayudan a reducir el tiempo que dedican los operadores a mover materiales pesados, lo que les permite concentrarse en tareas de alto valor como el mecanizado y el ensamblaje. Esto agiliza el proceso de producción y reduce el tiempo de inactividad.
Mayor capacidad de elevación: las grúas aéreas pueden manejar cargas más grandes que el levantamiento manual o equipos más pequeños, lo que garantiza que los materiales y componentes pesados se manejen de manera segura y eficiente. Esto es particularmente importante cuando se trata de piezas pesadas de CNC o materias primas.
Precisión y Control: Con un puente grúa, los operadores pueden posicionar materiales con mayor precisión, asegurando que las piezas de trabajo estén correctamente alineadas con las máquinas CNC, reduciendo errores y retrabajos. La movilidad de la grúa permite la colocación precisa de materiales con el mínimo esfuerzo.
Seguridad mejorada para los trabajadores: al eliminar la necesidad de elevación manual, las grúas puente reducen la probabilidad de lesiones por esfuerzo y accidentes relacionados con técnicas de elevación inadecuadas. Esto garantiza que los operadores puedan realizar sus tareas con mayor seguridad y menos riesgos.
Beneficios de integrar grúas en la configuración de un taller CNC
La integración de puentes grúa en el diseño de un taller CNC aporta varios beneficios clave:
Manejo de materiales mejorado: las grúas facilitan el movimiento de materiales grandes y pesados, lo que reduce la dependencia del trabajo manual y minimiza las posibilidades de mal manejo de materiales.
Mayor productividad: con un manejo de materiales más rápido y eficiente, los operadores de CNC pueden dedicar más tiempo a operar las máquinas y menos tiempo a tareas de transporte manual, lo que aumenta el rendimiento general.
Utilización del espacio: las grúas utilizan el espacio vertical sobre el taller, liberando espacio para más máquinas CNC o áreas de almacenamiento. Esto es especialmente beneficioso en talleres más pequeños donde el espacio es escaso.
Flexibilidad mejorada: Las grúas puente se pueden utilizar para una variedad de tareas más allá del manejo de materiales, como cargar/descargar materias primas, mover productos terminados o incluso realizar operaciones livianas de ensamblaje. Esta flexibilidad aumenta la versatilidad del taller.
Mejoras de seguridad: al automatizar el levantamiento y transporte de materiales pesados, las grúas reducen el riesgo de lesiones en el lugar de trabajo, creando un entorno más seguro para los trabajadores.
La integración de puentes grúa en los talleres CNC no solo aumenta la productividad, sino que también contribuye a un entorno más seguro, más eficiente y con espacio optimizado. Estos beneficios los convierten en un componente esencial en las operaciones modernas de fabricación CNC.
Consideraciones clave para los diseños de talleres CNC
Optimizar el diseño de un taller CNC es esencial para mejorar la eficiencia, aumentar la productividad y garantizar la seguridad. Un diseño bien planificado puede minimizar el tiempo de inactividad, reducir los costos operativos y optimizar los procesos. Estas son las consideraciones clave a tener en cuenta al diseñar un diseño de taller CNC:
Maximizar el espacio del piso
El uso eficiente del espacio es fundamental en los talleres CNC, donde es necesario organizar múltiples máquinas, herramientas y materiales para lograr la máxima productividad. El objetivo es disponer las máquinas y los puestos de trabajo de tal manera que se optimice el flujo de trabajo sin saturar la superficie del suelo.
Ubicación de la máquina: la ubicación adecuada de las máquinas CNC es esencial para garantizar que tengan suficiente espacio para su operación y mantenimiento. Las máquinas deben ubicarse para un flujo de trabajo óptimo, teniendo en cuenta su tamaño, necesidades operativas y el espacio requerido para cargar/descargar materiales. Por ejemplo, las máquinas que requieren cambios frecuentes de material deben ubicarse más cerca del almacenamiento de material o de los sistemas de grúas para reducir el tiempo de transporte.
Almacenamiento de materiales: Los materiales como láminas de acero en bruto, piezas fundidas y otros componentes pesados deben almacenarse en lugares de fácil acceso para reducir el tiempo dedicado a recuperarlos y transportarlos. El uso de soluciones de almacenamiento vertical o sistemas de estanterías puede ahorrar espacio y al mismo tiempo permitir un fácil acceso a los materiales.
Cobertura de grúas de equilibrio: las grúas aéreas deben ubicarse estratégicamente para cubrir todas las áreas esenciales del taller sin interferir con el posicionamiento de las máquinas CNC. Lo ideal es que las grúas se instalen donde puedan acceder fácilmente al almacenamiento de materiales, a las zonas de mecanizado y a las zonas de descarga. Sin embargo, su radio de giro y movimiento no deben superponerse ni interferir con las operaciones de la máquina o los pasillos. La planificación de la cobertura de la grúa es esencial para maximizar tanto el manejo de materiales como la eficiencia de la máquina.
Diseño de flujo de trabajo
Un flujo de trabajo optimizado es uno de los elementos más importantes en cualquier diseño de taller CNC. La creación de rutas de flujo de materiales claras minimiza el tiempo y el esfuerzo dedicados al movimiento de materiales y reduce la posibilidad de que se produzcan cuellos de botella en el proceso de producción.
Rutas de flujo de materiales: los materiales deben pasar sin problemas de una etapa de producción a la siguiente, con una manipulación mínima. Las materias primas deben trasladarse a máquinas CNC recorriendo la menor distancia posible. De manera similar, las piezas terminadas deben transportarse rápidamente a las áreas de ensamblaje o almacenamiento. Caminos bien definidos y sin obstáculos para grúas y operadores pueden evitar retrasos e interrupciones en el flujo de trabajo.
Minimizar el tiempo de movimiento: el objetivo es reducir la distancia y el tiempo que los materiales necesitan para viajar desde el almacenamiento hasta las máquinas. Por ejemplo, colocar el almacenamiento de materia prima cerca de las máquinas CNC y colocar grúas puente de manera centralizada puede reducir la necesidad de transporte manual, mejorando la eficiencia general.
Interacción operador-grúa: Garantizar que los movimientos de la grúa no interfieran con las tareas de los operadores es vital tanto para la eficiencia como para la seguridad. Las grúas deben ubicarse de manera que sus movimientos no bloqueen a los operadores de las máquinas ni creen congestión alrededor de las estaciones de trabajo. Una comunicación clara entre operadores y operadores de grúas también es esencial para evitar accidentes o faltas de comunicación.
Seguridad y Accesibilidad
La seguridad es una preocupación fundamental en cualquier entorno de fabricación y un taller de CNC no es una excepción. Las grúas puente, en particular, requieren una planificación cuidadosa para garantizar un funcionamiento seguro y eficiente.
Espacios libres adecuados para operaciones de grúas:Es esencial contar con un espacio adecuado alrededor del área de operación de la grúa para lograr un movimiento fluido y evitar posibles accidentes. Las grúas requieren una cierta cantidad de espacio libre para funcionar de manera efectiva, incluido suficiente espacio para levantar y bajar cargas, así como espacio para girar el brazo de la grúa sin obstrucciones. El diseño debe proporcionar suficiente espacio para evitar que los materiales o equipos interfieran con el movimiento de la grúa.
Reglamentos y normas de seguridad:La integración de puentes grúa en un taller CNC requiere el cumplimiento de estrictos estándares de seguridad. Se deben seguir las normas de seguridad locales para garantizar que las grúas se instalen, operen y mantengan correctamente. Estas regulaciones a menudo incluyen requisitos para:
Capacidad de carga: garantizar que la grúa tenga la clasificación adecuada para el peso que levantará.
Protección contra sobrecarga: Las grúas deben tener elementos de seguridad para evitar levantamientos más allá de su capacidad nominal.
Capacitación del operador: los operadores deben recibir capacitación sobre el uso adecuado de la grúa y los procedimientos de seguridad para reducir el riesgo de accidentes.
Protocolos de emergencia y señalización clara: los procedimientos de parada de emergencia y los protocolos de seguridad deben estar claramente delineados y ser accesibles a todo el personal. La señalización que indique las zonas de grúa, los límites de carga y las salidas de emergencia debe ser visible en el taller para evitar accidentes y garantizar un entorno de trabajo seguro.
Accesibilidad para mantenimiento: Garantizar que las grúas, las máquinas y las áreas de almacenamiento sean accesibles para mantenimiento y reparaciones es una consideración de seguridad importante. El equipo debe disponerse de manera que haya fácil acceso a la maquinaria, los paneles de control y las grúas para inspección y mantenimiento sin interrumpir el flujo de trabajo normal.
Al considerar estos factores al diseñar el diseño de su taller CNC, puede maximizar la eficiencia del espacio, optimizar el flujo de trabajo y garantizar un entorno seguro y productivo. La planificación adecuada de la integración de la grúa, el flujo de materiales y la ubicación de la máquina son esenciales para optimizar el rendimiento y lograr la máxima productividad en el taller.
Tipos de puentes grúa para talleres CNC
Al seleccionar una grúa puente para un taller CNC, es importante comprender los diferentes tipos disponibles, cada uno con sus aplicaciones, beneficios y limitaciones únicos. El sistema de grúa adecuado puede mejorar enormemente la productividad, la seguridad y la eficiencia operativa. A continuación se muestra una descripción general de tres tipos clave de puentes grúa comúnmente utilizados en entornos CNC: grúas de una viga, grúas de dos vigas y grúas de bandera, junto con soluciones de grúa personalizadas para necesidades especializadas.
Grúas monorraíl versus grúas birraíl
Diferencias clave:
Grúas de una sola viga: una grúa de una sola viga es una opción más liviana y rentable, donde una sola viga principal (la viga) sostiene el mecanismo de elevación. El polipasto corre a lo largo de la viga para levantar y mover cargas. Estas grúas se utilizan normalmente para cargas más ligeras y requisitos de espacio libre más bajos.
Grúas birraíl: Una grúa birraíl cuenta con dos vigas paralelas que proporcionan mayor resistencia y estabilidad. Este diseño permite capacidades de elevación más pesadas, mayor durabilidad y la capacidad de abarcar distancias más amplias. Las grúas de dos vigas se utilizan normalmente para cargas más pesadas o aplicaciones más exigentes donde la precisión y la capacidad son fundamentales.
Aplicaciones y Ventajas en Talleres CNC:
Grúas monorraíl:
Ideal para talleres más pequeños: las grúas monorraíl se utilizan comúnmente en talleres CNC más pequeños con espacio limitado y cargas de trabajo más livianas. Son ideales para levantar materiales más ligeros, como pequeñas piezas CNC, herramientas o componentes de precisión.
Rentable: Su diseño más simple y menor costo los convierten en una excelente opción para talleres que no requieren grandes capacidades de elevación pero que aun así necesitan un sistema de grúa confiable para el manejo de materiales.
Requisitos de menor espacio libre: las grúas monorraíl pueden ser ideales en talleres con techos bajos, ya que su diseño requiere menos espacio vertical en comparación con los sistemas de dos vigas.
Grúas Birraíl:
Elevación de servicio pesado: estas grúas son las más adecuadas para manipular materiales CNC pesados o voluminosos, como placas de acero grandes o piezas de máquinas complejas que requieren mayores capacidades de elevación.
Mayor envergadura y alcance: las grúas de dos vigas ofrecen una mayor envergadura, lo que las hace ideales para grandes máquinas CNC o talleres donde los materiales deben moverse sobre un área más amplia.
Mayor precisión y estabilidad: el diseño de doble viga proporciona una mayor estabilidad, lo cual es crucial cuando se trabaja con materiales delicados o de alto valor. Esto garantiza un mejor control y precisión durante el levantamiento y el movimiento.
Al elegir entre grúas de una o dos vigas, los talleres CNC pueden adaptar su selección de grúas a la capacidad de carga requerida, las limitaciones del espacio de trabajo y las necesidades de producción.
Grúas bandera y su función
Las grúas de bandera son grúas versátiles y más pequeñas que se utilizan en talleres CNC para tareas de elevación más localizadas y precisas. Una grúa bandera consta de un brazo horizontal (el pluma) unido a un pilar vertical, lo que le permite levantar y mover materiales dentro de un área limitada.
Usos ideales para tareas de menor escala dentro de entornos CNC:
Manejo de precisión: Las grúas bandera son ideales para levantar piezas, herramientas o componentes CNC más pequeños que requieren un control preciso. Se utilizan comúnmente para cargar materias primas en máquinas CNC, retirar piezas de las máquinas o ayudar con las operaciones de ensamblaje.
Tareas localizadas: las grúas bandera se utilizan normalmente en áreas donde no es necesario el alcance total de una grúa más grande. Por ejemplo, a menudo se colocan cerca de máquinas CNC o estaciones de trabajo para ayudar a los operadores con el manejo de materiales, lo que reduce la necesidad de levantarlos manualmente.
Beneficios de la flexibilidad y precisión en el manejo de piezas:
Diseño compacto y flexible: las grúas bandera son muy flexibles y pueden colocarse en una variedad de ubicaciones para abordar necesidades de elevación específicas. Esto las convierte en una excelente opción para espacios reducidos donde las grúas más grandes no pueden operar de manera efectiva.
Facilidad de uso: Las grúas bandera ofrecen un funcionamiento sencillo y son fáciles de controlar para los operadores con alta precisión, lo que garantiza un manejo seguro y preciso de componentes pequeños o delicados. Son ideales para tareas como cargar/descargar piezas de trabajo, posicionar materiales para mecanizado y mover herramientas por el taller.
Mayor seguridad y productividad del operador: al reducir la necesidad de elevación manual, las grúas bandera reducen el riesgo de lesiones por tensión y aumentan la productividad del operador. Los operadores pueden concentrarse en tareas más complejas mientras la grúa realiza el trabajo repetitivo y físicamente exigente.
Las grúas bandera son perfectas para tareas de menor escala que requieren flexibilidad, precisión y facilidad de uso. Complementan los sistemas de grúas más grandes y resistentes que normalmente se utilizan en entornos CNC.
Grúas personalizadas para operaciones CNC
Si bien las grúas de una o dos vigas y de brazo cubren la mayoría de las aplicaciones de taller CNC estándar, es posible que se necesiten grúas personalizadas para tareas especializadas, limitaciones de espacio o requisitos de elevación inusuales. La personalización permite adaptar un sistema de grúa para satisfacer las demandas únicas de una operación CNC.
Adaptación de grúas para satisfacer las necesidades únicas del taller:
Diseños que ahorran espacio: en talleres con espacio limitado o desafíos de diseño únicos, se pueden diseñar grúas personalizadas para adaptarse a áreas específicas. Por ejemplo, una grúa podría diseñarse con una viga estrecha o un sistema de carro especializado para maximizar el espacio del piso o adaptarse a esquinas estrechas y techos bajos.
Capacidades de elevación específicas: Se pueden diseñar grúas personalizadas para manejar materiales, pesos y dimensiones específicos, asegurando que la grúa se ajuste a las necesidades de elevación del taller. Ya sea levantando grandes piezas de máquinas CNC, pesadas láminas de metal o componentes de precisión más pequeños, se pueden diseñar grúas personalizadas para las especificaciones exactas requeridas.
Abordar las limitaciones de espacio y las capacidades de elevación específicas:
Huella reducida: Se pueden diseñar grúas personalizadas para trabajar en espacios reducidos donde las grúas más grandes y disponibles en el mercado podrían no caber. Esto incluye la creación de grúas con polipastos especializados, perfiles más pequeños o sistemas de rieles que permitan un manejo eficiente de materiales sin ocupar espacio innecesario.
Rendimiento de elevación mejorado: las grúas personalizadas se pueden adaptar para levantar materiales inusualmente pesados, grandes o delicados que requieren características especializadas, como soporte de carga adicional, mejor estabilidad o controles de precisión. Por ejemplo, un taller de CNC que trabaja con placas de acero de gran tamaño podría necesitar una grúa diseñada a medida con mayor capacidad de elevación y mayor alcance.
Beneficios de las grúas personalizadas:
Ajuste perfecto para el taller: las grúas personalizadas garantizan que el equipo de elevación se ajuste a las necesidades exactas del taller. Esto puede dar como resultado un flujo de trabajo mejorado, un uso optimizado del espacio y una mayor eficiencia general.
Mayor seguridad: Los diseños de grúas personalizados pueden incluir características de seguridad que abordan específicamente los riesgos únicos del entorno CNC, como sensores de carga mejorados, mejores sistemas de control y paradas de seguridad avanzadas.
Mayor productividad: la personalización a menudo conduce a operaciones más fluidas, ya que el sistema de grúa se diseñará para cumplir con requisitos de elevación específicos y se integrará perfectamente en el flujo de trabajo. Esto garantiza menos interrupciones, un manejo de materiales más rápido y una producción más consistente.
Al integrar grúas personalizadas en los talleres CNC, los operadores pueden optimizar el rendimiento y garantizar que sus sistemas de manipulación de materiales cumplan con las demandas precisas de su entorno de producción.
En resumen, seleccionar el tipo correcto de puente grúa, ya sea monorraíl, birraíl, de pluma o de diseño personalizado, depende de las necesidades específicas del taller CNC. Factores como el tamaño del taller, los requisitos de manipulación de materiales, la capacidad de elevación y el espacio disponible determinarán el sistema de grúa ideal para mejorar la productividad, la seguridad y la eficiencia operativa.
Estrategias de colocación de grúas en talleres CNC
Optimizar la ubicación de la grúa en un taller CNC es un factor crítico para garantizar operaciones fluidas y mejorar la productividad general. La ubicación adecuada permite que las grúas cubran de manera efectiva áreas clave de mecanizado, agilicen el manejo de materiales y reduzcan las interrupciones tanto para los operadores como para la maquinaria. La posición correcta de la grúa puede reducir el tiempo perdido en la manipulación manual de materiales y mejorar tanto la eficiencia del flujo de trabajo como la seguridad del operador.
Posicionamiento de grúas para un alcance óptimo
Cubriendo todas las áreas de mecanizado:
El objetivo principal de la colocación de la grúa es garantizar que todas las áreas de mecanizado estén al alcance de la capacidad de elevación de la grúa. Idealmente, las grúas deben ubicarse de manera que puedan servir a múltiples máquinas CNC y áreas de almacenamiento de materiales con un movimiento mínimo, reduciendo la cantidad de tiempo dedicado al transporte de materiales entre ubicaciones.
Posicionamiento Centralizado: En talleres más grandes, colocar la grúa en una posición central permite dar servicio a varias máquinas o puestos de trabajo simultáneamente. Por ejemplo, colocar la grúa sobre un gran grupo de máquinas CNC le permite mover fácilmente materias primas, herramientas y piezas terminadas entre diferentes zonas de trabajo.
Cobertura eficiente: La grúa debe colocarse estratégicamente para garantizar que pueda llegar a todas las áreas requeridas, incluidas las zonas de carga y descarga, áreas de almacenamiento de materiales y estaciones de mecanizado. Esto es especialmente importante en talleres con múltiples líneas de producción o equipos especializados que requieren un acceso rápido y fácil a los materiales.
Consideraciones de altura y alcance de elevación:
Altura de elevación: La altura de elevación de la grúa debe ser suficiente para dejar pasar las máquinas CNC, los accesorios y las piezas de trabajo que se manipulan. Garantizar un espacio libre adecuado permite levantar materiales sin obstáculos, como placas grandes o componentes pesados, evitando al mismo tiempo cualquier obstrucción de las piezas de la máquina.
Luz: La luz de la grúa (o longitud del puente) debe diseñarse para cubrir la longitud del área de mecanizado. El tramo debe ser lo suficientemente ancho como para garantizar que la grúa pueda dar servicio a todas las estaciones de trabajo necesarias sin dejar áreas inaccesibles. Es importante calcular el alcance requerido en función del diseño de las máquinas CNC y las áreas de trabajo circundantes para maximizar la cobertura.
Alcance y flexibilidad óptimos:
Para evitar la necesidad de reposicionar la grúa con frecuencia, se debe optimizar el alcance y la flexibilidad de la grúa para reducir el tiempo de inactividad. Por ejemplo, una grúa que puede mover materiales a través de un área grande con un tiempo de viaje mínimo mejora tanto la eficiencia del manejo de materiales como la productividad general de la máquina.
Zonas de operación
Creación de zonas dedicadas para carga, descarga y mecanizado:
Un taller CNC bien organizado dividirá sus operaciones en distintas zonas: carga, descarga y mecanizado. Esta división del trabajo no sólo optimiza el espacio sino que también ayuda a prevenir la congestión y mejora el flujo de trabajo general.
Zonas de carga: las grúas ubicadas en zonas de carga dedicadas deben tener fácil acceso a las materias primas entrantes, que luego pueden trasladarse directamente al área de mecanizado. Estas zonas deben estar libres de obstáculos, con espacio suficiente para el movimiento de grúas y transferencia de materiales.
Zonas de descarga: Los productos terminados, piezas o materiales de desecho deben trasladarse a una zona de descarga separada. Esto ayuda a separar la manipulación de materias primas del almacenamiento del producto terminado, lo que reduce la confusión y los posibles accidentes.
Zonas de Mecanizado: Son las áreas donde se instalan las máquinas CNC. Se deben colocar grúas para garantizar la entrega fluida de materias primas a las máquinas y la retirada de piezas terminadas sin interferir con los procesos de mecanizado.
Reducir la congestión y mejorar el flujo de trabajo:
La colocación eficaz de la grúa reduce la posibilidad de congestión y cuellos de botella en el taller. Al colocar las grúas en ubicaciones estratégicas, como cerca del almacenamiento de materiales, estaciones de corte y áreas de descarga, se puede optimizar el flujo de tráfico y maximizar el alcance de la grúa para dar servicio a múltiples estaciones.
Pasarelas y pasillos exclusivos: se debe planificar el movimiento de las grúas para evitar cruzar áreas de mucho tráfico, especialmente donde los operadores puedan estar trabajando con máquinas CNC. Los recorridos de las grúas deben diseñarse cuidadosamente para garantizar que los materiales se muevan sin interrumpir otras actividades del taller.
Separación de tareas: Las zonas dedicadas al manejo de materiales (carga y descarga) deben estar distintas de las áreas de mecanizado. Esta separación garantiza que la grúa no interfiera con las operaciones en curso y mantenga a los operadores concentrados en sus tareas sin distracciones.
Al crear zonas dedicadas, los talleres CNC pueden organizar mejor el flujo de materiales, evitar interrupciones en el flujo de trabajo y aprovechar al máximo el espacio disponible.
Evitar interferencias con las operaciones de la máquina
Cómo la ubicación de la grúa afecta la productividad de la máquina:
La ubicación de la grúa afecta directamente la productividad de la máquina CNC. Si las grúas están colocadas incorrectamente y cruzan con frecuencia zonas de mecanizado activas, pueden perturbar a los operadores de las máquinas y provocar retrasos. La interferencia u obstrucción frecuente durante las operaciones de mecanizado pueden aumentar los tiempos de ciclo y reducir la eficiencia general.
Minimización de obstrucciones: Las grúas no deben obstruir la visibilidad de la máquina ni interferir con su funcionamiento. Esto significa que no deben colocarse directamente encima de las máquinas CNC ni dentro de la zona de trabajo inmediata. Los operadores deben tener líneas de visión claras hacia la máquina para garantizar una configuración, alineación y operación precisas sin movimientos innecesarios de la grúa.
Reducción de los tiempos de espera: la ubicación adecuada de la grúa garantiza que los materiales estén disponibles cuando sea necesario, lo que reduce los tiempos de espera para los operadores de las máquinas. La grúa debe colocarse de manera que permita que los materiales entren y salgan de la máquina CNC sin demoras significativas.
Equilibrando la facilidad de transporte de materiales con el espacio de instalación de la máquina:
Uno de los desafíos clave en la colocación de grúas es encontrar el equilibrio adecuado entre facilitar el transporte de material y proporcionar suficiente espacio para la configuración de la máquina CNC. Si bien es necesario colocar una grúa para un manejo eficiente de materiales, también debe garantizar que el área de instalación de la máquina esté despejada y accesible para que los operadores carguen, configuren y operen las máquinas de manera efectiva.
Espacio dedicado para la configuración de la máquina: las máquinas CNC a menudo requieren espacio a su alrededor para el acceso del operador y la configuración de la máquina. Se debe tener cuidado al colocar la grúa para no abarrotar el espacio de instalación de la máquina ni interferir con ninguna actividad periférica, como el cambio de herramientas o las inspecciones de componentes.
Minimizar el movimiento de las grúas en zonas activas: para evitar la interferencia de las grúas, las grúas deben usarse estratégicamente para entregar materias primas y recuperar piezas terminadas durante los tiempos de operación de las máquinas que no son picos o entre operaciones de mecanizado. Cuanto menos necesite una grúa ingresar a las áreas de mecanizado activas, menores serán las posibilidades de interrumpir las operaciones.
La colocación eficaz de la grúa garantiza un flujo continuo de materiales, mejora la productividad y evita tiempos de inactividad innecesarios causados por interferencias con las operaciones de la máquina. Es fundamental equilibrar cuidadosamente la accesibilidad de las grúas con los espacios de trabajo de las máquinas para mantener tanto la eficiencia del flujo de trabajo como la integridad de los procesos de mecanizado.
En resumen, posicionar las grúas en los talleres CNC para lograr un alcance óptimo, crear zonas operativas distintas y garantizar una interferencia mínima con las operaciones de la máquina son elementos esenciales para maximizar la productividad y la seguridad. La ubicación cuidadosa de la grúa, junto con estrategias eficientes de manejo de materiales, crea un flujo de trabajo más fluido que beneficia tanto a los operadores como a las máquinas, lo que resulta en una mejor producción y tiempos de ciclo reducidos.
Integración de puentes grúa con maquinaria CNC
La integración de puentes grúa con maquinaria CNC es esencial para optimizar la eficiencia general de los talleres CNC. Cuando se integran adecuadamente, las grúas pueden mejorar el manejo de materiales, reducir el trabajo manual y acelerar los procesos de producción. La perfecta coordinación entre las grúas y las máquinas CNC permite flujos de trabajo fluidos, tiempos de ciclo más rápidos y una productividad mejorada. Esta sección explorará las diversas formas en que los puentes grúa se integran con la maquinaria CNC y los beneficios clave de estas integraciones.
Carga y descarga de máquinas CNC
Agilización del proceso de carga y descarga:
Una de las funciones clave de los puentes grúa en un taller de CNC es encargarse de la carga y descarga de materiales en las máquinas CNC. Para piezas pesadas o voluminosas, la elevación manual no sólo es peligrosa sino que también requiere mucho tiempo. Los puentes grúa proporcionan una solución eficiente al levantar materiales directamente desde el almacenamiento y colocarlos en la máquina CNC con alta precisión.
Carga automatizada: la grúa se puede programar para cargar automáticamente materias primas, como placas de acero, en la plataforma de la máquina CNC. El movimiento preciso garantiza que los materiales estén alineados correctamente en todo momento, eliminando errores de configuración que pueden surgir debido a errores humanos.
Eficiencia de descarga: Después del mecanizado, la grúa puede retirar de manera eficiente piezas terminadas o desechos, lo que garantiza que la máquina CNC pueda prepararse rápidamente para el siguiente ciclo. Esto reduce el tiempo de inactividad de la máquina y aumenta el rendimiento general.
Reducción de la fatiga del operador y aumento del tiempo del ciclo:
Ergonomía y seguridad: las grúas puente reducen la tensión física de los operadores al eliminar la necesidad de manipular manualmente materiales pesados. Esto reduce la fatiga del operador y minimiza el riesgo de lesiones al levantar o mover cargas pesadas.
Tiempos de ciclo más rápidos: al automatizar el proceso de carga y descarga, las grúas pueden reducir significativamente los tiempos de ciclo, lo que aumenta directamente la productividad. Los operadores pueden concentrarse en la configuración, programación y otras tareas de la máquina, mientras la grúa se encarga del levantamiento pesado. Esto permite que la máquina CNC funcione durante períodos más largos, aumentando así la capacidad de producción general.
Transporte de materiales entre estaciones
Facilitar el movimiento rápido de materiales a lo largo del taller:
Los puentes grúa destacan por mover materiales de forma rápida y eficiente entre varias estaciones del taller, lo que garantiza un flujo continuo de materiales hacia y desde las máquinas CNC. Los materiales como materia prima, herramientas y piezas deben moverse con frecuencia dentro del taller, y los puentes grúa son la forma más eficiente de realizar esta tarea.
Manejo centralizado de materiales: las grúas aéreas pueden servir a múltiples máquinas CNC o estaciones de trabajo desplazándose a lo largo de una vía de grúa dedicada sobre el piso del taller. Este sistema centralizado permite que una grúa maneje múltiples tareas, como entregar materiales a las máquinas, recolectar desechos y transportar piezas terminadas a áreas de almacenamiento o ensamblaje.
Reducción de la congestión del piso: a diferencia de los montacargas o el trabajo manual, los puentes grúa operan en el aire y no ocupan un valioso espacio en el piso. Esto mantiene el suelo del taller libre de obstáculos, reduciendo la congestión y permitiendo un uso más eficiente del espacio.
Mejora del flujo de trabajo con un tiempo de inactividad mínimo:
Al transportar materiales directamente hacia y desde las máquinas CNC con una mínima intervención del operador, los puentes grúa reducen el tiempo de inactividad entre operaciones. Esto conduce a flujos de trabajo más eficientes, ya que los materiales no necesitan manipularse manualmente ni transportarse con carretillas elevadoras, lo que podría provocar retrasos o interrupciones en el proceso de producción.
Flujo de trabajo continuo: la capacidad de la grúa para mover materiales rápidamente entre estaciones permite que las máquinas CNC permanezcan operativas durante períodos más prolongados, lo que reduce las interrupciones en el proceso de fabricación. El flujo fluido de materiales minimiza los tiempos de espera, lo que permite que las máquinas completen más ciclos durante un turno determinado, lo que mejora la productividad general.
Organización mejorada: los puentes grúa ayudan a mantener un flujo de materiales bien organizado al garantizar que los materiales estén siempre en el lugar correcto en el momento adecuado. Los operadores ya no tienen que buscar piezas ni lidiar con desafíos de gestión de inventario, ya que el sistema de grúa agiliza el proceso de transporte de materiales.
Integración de tecnología de sensores y controles remotos para un manejo de precisión:
Los puentes grúa modernos están equipados con tecnología de sensores avanzada y sistemas de control remoto que mejoran su capacidad para trabajar sin problemas con maquinaria CNC. Estas tecnologías permiten un control preciso sobre los movimientos de la grúa, mejorando la precisión del manejo de materiales y reduciendo el riesgo de errores.
Error humano reducido: la automatización reduce las posibilidades de error humano en el proceso de manipulación de materiales. Las grúas automatizadas realizan constantemente tareas con precisión, asegurando que las piezas siempre se entreguen a la máquina correcta y se manejen correctamente. Esto también minimiza el riesgo de daños a materiales y equipos costosos.
Mayor rendimiento: la automatización acelera el proceso de carga, descarga y transporte de materiales, lo que permite que las máquinas CNC funcionen a velocidades más altas. Las grúas automatizadas pueden trabajar continuamente sin interrupciones, lo que aumenta el rendimiento y la eficiencia general del taller.
Sensores de precisión: los sensores colocados en la grúa o conectados a ganchos de elevación pueden detectar la posición y orientación del material que se eleva. Esto permite ajustes automáticos para garantizar un manejo preciso, evitando cualquier desalineación al cargar o descargar máquinas CNC.
Sistemas de control remoto: los operadores pueden controlar la grúa de forma remota, lo que les permite gestionar las operaciones de la grúa a distancia sin abandonar el área de configuración de la máquina CNC. Esto es especialmente beneficioso en talleres grandes donde la grúa puede necesitar recorrer distancias importantes. Los controles remotos garantizan que la manipulación de materiales se ejecute sin problemas y sin interrumpir el flujo de trabajo del operador.
Recopilación automatizada de datos: la tecnología de sensores también puede recopilar datos sobre las operaciones de la grúa, incluidos los pesos de las cargas, los tiempos de los ciclos y las métricas de eficiencia. Estos datos se pueden utilizar para monitorear el rendimiento de la grúa, programar el mantenimiento y tomar decisiones informadas sobre mejoras en el flujo de trabajo.
La integración de puentes grúa con maquinaria CNC brinda numerosos beneficios, incluida una mayor eficiencia en el manejo de materiales, una reducción del tiempo de inactividad y un flujo de trabajo mejorado. Al automatizar las operaciones de las grúas e integrar tecnología de sensores avanzada, los talleres CNC pueden aumentar su productividad y seguridad al tiempo que reducen la fatiga del operador. A medida que los talleres sigan evolucionando, el papel de las grúas en los entornos CNC será cada vez más esencial para satisfacer las crecientes demandas de la fabricación moderna.
Optimización de los sistemas de grúas para una máxima productividad
La optimización de los sistemas de grúas para talleres CNC es crucial para maximizar la productividad, reducir el tiempo de inactividad y garantizar operaciones seguras y eficientes. Al centrarse en áreas clave como la gestión de carga, los sistemas de control de grúas y el mantenimiento, los talleres pueden mejorar sus sistemas de grúas y mejorar el flujo de trabajo general. Esta sección profundizará en estrategias para maximizar el rendimiento y la productividad de la grúa en entornos CNC.
Gestión de carga y capacidad de grúa
Beneficios de una gestión de carga precisa:
Adaptación de la capacidad de la grúa a los requisitos de carga de materiales y máquinas: Uno de los factores más críticos en la optimización de los sistemas de grúas es garantizar que la capacidad de la grúa coincida adecuadamente con los materiales que se manipulan y los requisitos de carga de las máquinas CNC. La sobrecarga de una grúa puede provocar fallas mecánicas, riesgos de seguridad y tiempo de inactividad. Por otro lado, las grúas de tamaño insuficiente pueden tener dificultades para levantar materiales pesados o voluminosos, lo que ralentiza las operaciones y daña potencialmente tanto los materiales como la grúa.
Coincidencia de capacidad: elija una grúa con una capacidad de carga que se alinee con el material más pesado que se manipulará en el taller. Para entornos CNC, esto a menudo significa seleccionar grúas que puedan manejar grandes placas de acero o piezas complejas utilizadas en máquinas herramienta.
Protección contra sobrecargas: las grúas modernas suelen venir con sistemas de protección contra sobrecargas para evitar exceder la capacidad máxima de elevación. Estos sistemas garantizan que la grúa opere dentro de límites seguros, protegiendo tanto a la grúa como al operador de accidentes.
Reducción del tiempo de inactividad y el desgaste: la gestión precisa de la carga ayuda a minimizar el desgaste de los componentes de la grúa. Al garantizar que la grúa no esté sobrecargada o infrautilizada, el equipo funciona de manera más eficiente y dura más, lo que reduce directamente el tiempo de inactividad debido a reparaciones o mal funcionamiento.
Prevención de fallas del sistema: La adecuada distribución de la carga asegura que tanto la grúa como las máquinas CNC estén trabajando dentro de sus parámetros óptimos, evitando averías o retrasos. Esto da como resultado menos tiempo dedicado a solucionar o solucionar problemas y más tiempo dedicado a tareas productivas.
Manejo eficiente de la carga: La gestión de la carga también mejora la eficiencia de la grúa al garantizar que los materiales se muevan de forma rápida y segura sin sobrecargar el sistema. Esto mejora el flujo operativo al reducir la cantidad de tiempo dedicado a cada operación de elevación y permite a los operadores trabajar más rápido.
Sistemas eficientes de control de grúas Introducción a los sistemas de control avanzados para puentes grúa: Los avances en los sistemas de control de grúas han mejorado drásticamente el rendimiento de las grúas, haciéndolas más eficientes, precisas y fáciles de operar. Estos sistemas pueden incluir características como sensores de carga, controles remotos e integración de tecnología inteligente para mejorar la funcionalidad de la grúa.
Conclusión
Estos estudios de caso demuestran el impacto transformador que las grúas puente, ya sea en forma de grúas birraíles de gran escala o grúas de bandera más flexibles, pueden tener en los diseños de los talleres CNC. Al seleccionar y colocar cuidadosamente los sistemas de grúa, los talleres CNC de todos los tamaños pueden optimizar sus diseños para lograr la máxima eficiencia, productividad y seguridad. Integrar el sistema de grúa adecuado adaptado a las necesidades específicas del taller es clave para optimizar los flujos de trabajo y seguir siendo competitivo en un entorno de fabricación acelerado.
Posicionamiento de la grúa para una cobertura máxima: en este ejemplo, se instala una grúa puente de dos vigas en el centro del taller, que abarca varias máquinas CNC. La gran grúa permite a los operadores recoger materiales de las áreas de almacenamiento y entregarlos a cualquier máquina de las instalaciones con un movimiento mínimo. Esta ubicación también garantiza que las grúas puedan manejar cargas más grandes y pesadas, como placas de acero, con la máxima eficiencia.
Manipulación de materiales en estaciones de trabajo: el largo alcance y la gran capacidad de elevación de la grúa puente la hacen ideal para manipular materiales pesados o voluminosos que de otro modo serían difíciles o inseguros de mover manualmente. Por ejemplo, después de cortar un material en una máquina CNC, la grúa puede mover inmediatamente la pieza a la siguiente máquina para su posterior procesamiento sin necesidad de manipulación adicional por parte de los operadores. Esta transición perfecta entre máquinas reduce el riesgo de errores y mejora la eficiencia del flujo de trabajo.
Transporte de materiales más rápido: las grúas agilizan el movimiento de materiales entre etapas del proceso de mecanizado. Por ejemplo, después de completar una pieza en una máquina CNC, el puente grúa puede moverla rápidamente a otra máquina para realizar más pasos. Este rápido transporte de material minimiza el tiempo de espera entre procesos y mantiene las máquinas funcionando a plena capacidad.
Tiempo de inactividad reducido: al eliminar la elevación manual y el transporte de materiales, los puentes grúa reducen la fatiga del operador y el riesgo de lesiones, lo que ayuda a mantener niveles de producción constantes. Además, el movimiento eficiente de materiales garantiza que haya un tiempo de inactividad mínimo entre operaciones de mecanizado.
Diseño compacto para optimizar el espacio: en este ejemplo, una grúa giratoria de una sola viga está ubicada estratégicamente en una esquina del taller, lo que proporciona capacidad de elevación aérea en un área compacta. La grúa giratoria está montada sobre una columna, lo que permite que el brazo gire y proporcione un amplio radio de trabajo dentro de un espacio reducido. Este diseño optimiza el espacio disponible y al mismo tiempo ofrece flexibilidad para el manejo de materiales.
Carga y descarga de precisión: las grúas de bandera son particularmente útiles para la carga de precisión de materiales en máquinas CNC. La capacidad de la grúa para mover piezas pequeñas y posicionarlas con precisión es vital en un entorno CNC, donde las piezas deben colocarse correctamente para evitar errores durante el proceso de mecanizado. El operador puede controlar fácilmente los movimientos de la grúa para alinear las piezas con precisión en la plataforma de la máquina CNC.
Manejo rápido de materiales: las grúas bandera también facilitan un manejo más rápido de materiales, lo que reduce el tiempo dedicado al transporte de piezas entre máquinas. Por ejemplo, después de mecanizar una pieza, la grúa giratoria puede cargarla rápidamente en otra máquina o entregarla para su ensamblaje, lo que reduce el tiempo total de entrega de los proyectos.
Eficiencia mejorada del flujo de trabajo: al permitir a los operadores mover piezas directamente hacia y desde las máquinas con precisión, las grúas giratorias eliminan los cuellos de botella que normalmente ocurren cuando los materiales deben levantarse o transportarse manualmente. Esto da como resultado transiciones de flujo de trabajo más fluidas, lo que aumenta la productividad general y reduce el tiempo dedicado a cada proyecto.
Flexibilidad y versatilidad: las grúas bandera ofrecen flexibilidad en talleres pequeños al ser lo suficientemente versátiles para manejar diferentes tareas como levantar materias primas, transportar piezas terminadas o ayudar en el montaje. Esta adaptabilidad hace que las grúas de bandera sean invaluables para operaciones CNC más pequeñas, donde la variedad de tareas puede cambiar con frecuencia.
Las instalaciones CNC de gran escala se benefician de los puentes grúa al maximizar la cobertura de la máquina, mejorar la eficiencia del manejo de materiales y mejorar significativamente la productividad general.
Los talleres CNC de pequeña escala se benefician de la naturaleza compacta y flexible de las grúas bandera, que optimizan el espacio y reducen el tiempo de manipulación de materiales, lo que da como resultado tiempos de respuesta más rápidos y operaciones más eficientes.
