El interruptor de límite de sobrecarga del polipasto eléctrico es un dispositivo de seguridad importante para garantizar el buen desarrollo de los trabajos de elevación seguros. Se utiliza ampliamente en polipastos de cable tipo CD MD de puentes grúa y grúas pórtico.

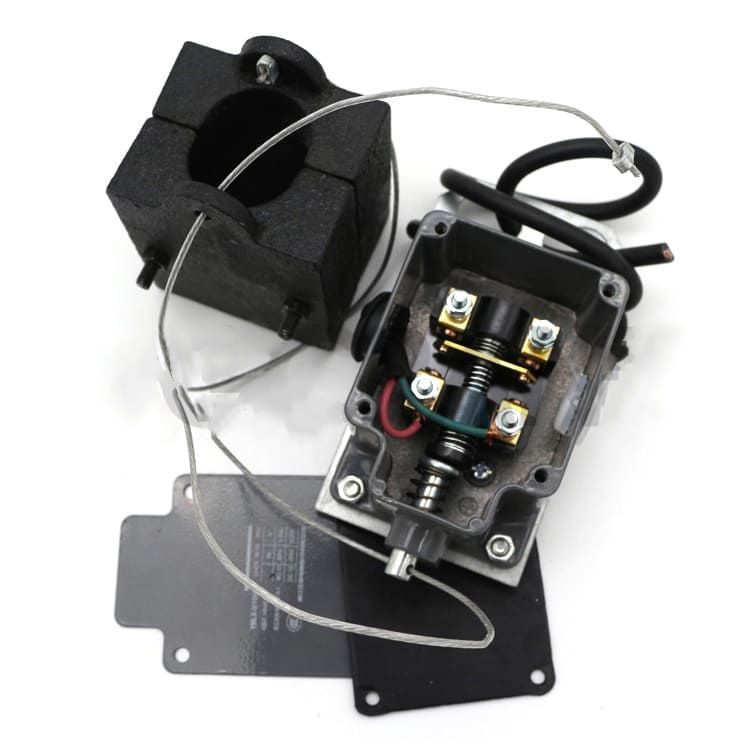

Imagen real del interruptor de límite de sobrecarga del polipasto eléctrico
Principio de funcionamiento
El interruptor de límite de sobrecarga funciona en base a la detección mecánica o electrónica de fuerza o peso excesivo en el polipasto. Cuando la carga de elevación excede la capacidad nominal del polipasto, se activa el interruptor de límite de sobrecarga. Cuando la carga alcanza el peso máximo permitido (que podría preestablecerse durante la instalación), el interruptor funciona, ya sea mecánica o electrónicamente. Utiliza un palanca con resorte u otros componentes mecánicos para detectar cuando la carga ejerce más que la fuerza especificada. Una vez que se cruza este umbral, la palanca se mueve y activa el interruptor, que luego interrumpe el circuito de alimentación. Esta versión utiliza sensores electrónicos, galgas extensométricas o células de carga para medir la carga con precisión. Cuando el sensor electrónico detecta una sobrecarga, envía una señal al sistema de control para detener el polipasto o tomar alguna acción correctiva (como bajar la carga). Una vez activado, el interruptor de límite de sobrecarga cortará la energía al motor del polipasto. evitando nuevas operaciones de elevación o descenso. Esta característica ayuda a prevenir accidentes, daños al polipasto y posibles riesgos de seguridad debido a la sobrecarga. Después de eliminar una condición de sobrecarga (se elimina la carga excesiva), el interruptor de límite se puede restablecer manual o automáticamente según el diseño del sistema de control. Esta acción de reinicio restablece el funcionamiento normal del polipasto, permitiéndole funcionar dentro de parámetros seguros.
Método de instalación
1. Coloque el peso del interruptor en el cable metálico y conéctelo firmemente con pernos en U.
2. Fije el cuerpo del interruptor al soporte de la carcasa del polipasto con pernos.
3. Conecte los contactos del peso y el cuerpo del interruptor con cuerdas y verifique si los contactos del interruptor son flexibles.
4. Encienda la ejecución de prueba, verifique y depure el interruptor para asegurarse de que cumpla con los requisitos de uso en el sitio.
Nota: Este dispositivo interruptor tiene una función de límite solo cuando el gancho de elevación está en la posición límite superior. Cuando el gancho está en la posición límite inferior, no hay función de límite.
El interruptor de límite de sobrecarga generalmente se instala cerca del gancho o del mecanismo de elevación del polipasto eléctrico. Debe colocarse de manera que controle la fuerza de elevación o tracción aplicada al polipasto. El interruptor de límite de sobrecarga está conectado al sistema de control del polipasto eléctrico. Se conecta al motor y otros componentes electrónicos para monitorear la carga. El interruptor suele instalarse en serie con el circuito de alimentación del motor. Esto significa que cuando la carga excede un valor preestablecido, el interruptor interrumpe el suministro de energía al motor, deteniendo así el polipasto.
En resumen, el interruptor de límite de sobrecarga se puede montar directamente en el gancho del polipasto o mediante un soporte de soporte. Son necesarios una alineación y un ajuste adecuados para garantizar un seguimiento preciso de la carga. Esto implica calibrar el interruptor para que se active en el valor de sobrecarga deseado. Siguiendo estas pautas, los polipastos eléctricos equipados con interruptores de límite de sobrecarga pueden operar de manera segura y eficiente al mismo tiempo que brindan protección contra situaciones de sobrecarga.
