Capacidad de la grúa aérea
Descripción general de las grúas aéreas
Las grúas puente son un equipo esencial que se utiliza en muchas industrias para mover cargas pesadas o voluminosas dentro de un área controlada. También conocidos como puentes grúa, estos sistemas constan de un polipasto, un carro y un puente que corre a lo largo de vías en el techo de un edificio o de una estructura de acero. Las grúas puente se utilizan ampliamente en la fabricación, almacenes, puertos de envío y sitios de construcción. Son particularmente valiosos en entornos donde levantar y mover materiales o productos grandes es una tarea frecuente.
Estas grúas suelen estar diseñadas para realizar una variedad de tareas, desde levantar componentes pequeños en un taller hasta mover maquinaria pesada en una planta industrial. Su capacidad para operar en una trayectoria fija, combinada con su capacidad para levantar cargas por encima de la cabeza, los hace ideales para tareas donde la movilidad y la eficiencia del espacio son clave.
Por qué es importante la capacidad de la grúa
La capacidad de un puente grúa impacta directamente en su eficiencia y seguridad. El término "capacidad" se refiere al peso máximo que una grúa está diseñada para levantar. Seleccionar una grúa con la capacidad adecuada garantiza que pueda manejar las cargas específicas que requiere su operación sin comprometer la seguridad o el rendimiento.
Eficiencia operativa: una grúa que no tiene suficiente potencia para las cargas que necesita levantar tendrá dificultades para realizar sus tareas. Esto puede provocar una mayor tensión en los componentes de la grúa, problemas de mantenimiento más frecuentes e incluso fallas del sistema. Por el contrario, una grúa que tiene demasiada potencia para la carga que necesita levantar podría generar un consumo innecesario de energía, mayores costos operativos y un uso ineficiente del espacio. Garantizar que la capacidad de la grúa coincida con las demandas de la instalación optimiza tanto el rendimiento como la eficiencia energética.
Seguridad: Elegir la capacidad adecuada de la grúa es vital para garantizar que la grúa funcione de forma segura en condiciones normales de trabajo. Si la grúa está sobrecargada, existe el riesgo de fallar en componentes críticos, incluidos el polipasto, el carro o la estructura. Esto puede provocar accidentes, lesiones o incluso averías catastróficas. Por otro lado, utilizar una grúa con capacidad excesiva para una carga ligera podría provocar un mal control de la carga y un desgaste innecesario de la grúa. Garantizar que la capacidad de la grúa se alinee con las cargas reales que manipulará ayuda a mantener un entorno de trabajo seguro.
La importancia de seleccionar la capacidad de grúa adecuada según los requisitos de la instalación
Al seleccionar un puente grúa, es esencial considerar cuidadosamente las necesidades específicas de la instalación y los tipos de cargas que manejará. Por ejemplo, una grúa utilizada en una acería necesitará una capacidad mucho mayor que una utilizada en un pequeño taller o un almacén de suministros de oficina. Los factores a considerar incluyen:
Tipo de carga: La naturaleza del material que se levanta (ya sea grande, pesado, delicado o de forma extraña) puede influir en los requisitos de capacidad. Una grúa utilizada para levantar vigas de acero en una obra de construcción necesitará una mayor capacidad en comparación con una grúa que manipula paquetes más livianos en un centro de distribución.
Frecuencia de uso: en entornos de alto uso, como líneas de montaje, las grúas deben manejar elevaciones frecuentes con confiabilidad. Sobreestimar la capacidad de la grúa podría provocar un consumo innecesario de energía y un sistema más grande de lo necesario, mientras que subestimarla podría provocar retrasos operativos.
Altura libre y estructura del edificio: la capacidad de una grúa también está relacionada con el tamaño y el diseño del edificio. La altura, el diseño y el espacio disponible de la instalación afectan el tamaño y el peso del sistema de grúa. Además, considerar la altura de elevación de la grúa (espacio libre) en relación con la estructura de la instalación garantiza que pueda operar de manera eficiente sin requerir modificaciones adicionales en la instalación.
Al tener en cuenta estos factores, las empresas pueden elegir una grúa que satisfaga sus necesidades operativas específicas y al mismo tiempo mantenga la rentabilidad, la seguridad y la productividad. Una grúa bien elegida no sólo mejora el flujo de trabajo sino que también aumenta la longevidad del sistema de grúa y minimiza los problemas de mantenimiento.
Factores que influyen en la capacidad de la grúa aérea
Tipo de carga y peso
El tipo y el peso de la carga que se levanta se encuentran entre los factores más críticos para determinar la capacidad requerida de la grúa. Comprender las demandas específicas de la carga ayuda a seleccionar una grúa que pueda realizar la tarea de manera segura y eficiente.
Cargas pesadas: Las grúas diseñadas para levantar cargas muy pesadas, como maquinaria grande o vigas de acero, necesitan una mayor capacidad. Estas grúas están equipadas con componentes estructurales más resistentes, polipastos más grandes y motores más potentes para garantizar que puedan soportar el peso adicional sin sobrecargar el sistema. Las cargas pesadas normalmente requieren una grúa con un diseño de doble viga, que ofrece mayor potencia de elevación y estabilidad.
Cargas voluminosas: las cargas que son grandes pero no necesariamente pesadas, como contenedores grandes o equipos voluminosos, aún requieren una cuidadosa consideración de la capacidad de la grúa. Aunque estas cargas pueden no ser extremadamente pesadas, su tamaño puede causar problemas de equilibrio y afectar el funcionamiento general. Para tales cargas, es posible que sea necesario diseñar grúas con ganchos más anchos, barras separadoras más grandes o dispositivos de elevación especializados para levantar y posicionar la carga de manera segura.
Manejo preciso de cargas: algunas operaciones requieren grúas para manejar cargas más pequeñas o más delicadas que requieren un levantamiento preciso. Por ejemplo, en la industria aeroespacial o en la fabricación de productos electrónicos, es posible que la grúa necesite levantar piezas delicadas con muy poco margen de error. En estos casos, seleccionar una grúa con sistemas de control precisos, como transmisiones de velocidad variable o sistemas de elevación avanzados, se vuelve esencial para garantizar que la carga se manipule de manera segura y sin daños. Es posible que estas grúas no necesiten la mayor capacidad, pero requieren un diseño que enfatice el control preciso en lugar de la pura potencia.
Diseño de instalaciones y espacio libre
El diseño de sus instalaciones y el espacio libre disponible (la altura entre el piso y el gancho de elevación de la grúa) son factores esenciales que influyen en el diseño de la grúa y su capacidad. La relación entre estos factores es importante para garantizar que la grúa funcione eficazmente en el espacio disponible.
Estructura y distribución del edificio: una distribución de las instalaciones bien planificada garantiza que la grúa pueda moverse libremente y cubrir las áreas de trabajo necesarias. Las grúas se diseñan con dimensiones específicas según el ancho del edificio, la longitud de la pista y la altura de elevación requerida. Si el espacio es reducido o hay obstrucciones (p. ej., vigas, tuberías), es posible que sea necesario ajustar el diseño de la grúa para evitar interferencias.
Consideraciones sobre el espacio libre: El espacio libre se refiere al espacio libre vertical que tiene una grúa en la instalación. Está directamente relacionado con la altura a la que la grúa puede levantar cargas. Por ejemplo, podría ser necesaria una grúa con un diseño de gran altura libre si se necesita una gran altura de elevación, mientras que podría ser necesaria una grúa de perfil bajo en espacios con una altura de techo restringida. Si un edificio tiene techos bajos, la capacidad de elevación de la grúa puede verse limitada, lo que requiere un cuidadoso equilibrio entre la altura de elevación y la capacidad de peso. Cuanto mayor sea el espacio libre disponible, mayor será la posibilidad de levantar cargas más pesadas a mayores alturas.
Consideraciones de seguridad
La seguridad es un factor clave a la hora de seleccionar una grúa, ya que afecta directamente tanto al diseño de la grúa como a las operaciones dentro de la instalación. Las grúas puente deben cumplir estrictos estándares de seguridad para evitar accidentes y garantizar un funcionamiento confiable. Estos estándares a menudo influyen en las elecciones de diseño de la grúa, especialmente en lo que respecta a los límites de carga y las características operativas.
Límites de carga: cada grúa está clasificada para una capacidad de carga específica y exceder este límite puede provocar fallas catastróficas. Las normas de seguridad a menudo establecen límites de carga máxima para garantizar que la grúa funcione dentro de su rango seguro. Una grúa diseñada para manejar cargas grandes incorporará características de seguridad como protección contra sobrecarga e interruptores de límite para evitar la sobrecarga del sistema.
Estabilidad y balanceo de la carga: Las grúas que levantan cargas pesadas o desequilibradas pueden experimentar un balanceo de la carga, lo que puede ser peligroso. Para solucionar este problema, las grúas pueden equiparse con sistemas antibalanceo o controles de carro para minimizar el balanceo durante la elevación o el movimiento. Además, se pueden incluir características de seguridad como sistemas de parada de emergencia, sistemas de energía de respaldo y frenos redundantes para garantizar que la grúa pueda detenerse inmediatamente si es necesario.
Protección del operador: Las consideraciones de seguridad también afectan el diseño de la grúa en términos de protección del operador. Las grúas suelen estar diseñadas con controles ergonómicos, cabinas de operador y barreras de seguridad para proteger al personal de posibles accidentes durante la operación de la grúa. En entornos de alto riesgo, pueden ser necesarias características como componentes a prueba de explosiones o materiales resistentes al calor.
Condiciones ambientales
El entorno en el que opera la grúa juega un papel importante a la hora de determinar su diseño y los materiales utilizados. Las grúas diseñadas para determinados entornos, como temperaturas extremas, alta humedad o condiciones corrosivas, necesitan características especiales para garantizar la durabilidad y el funcionamiento seguro.
Temperaturas extremas: las grúas utilizadas en entornos con temperaturas extremas, como acerías o sitios de construcción al aire libre, deben construirse para soportar estas condiciones. Por ejemplo, en temperaturas bajo cero, las grúas deben estar equipadas con sistemas anticongelantes o lubricantes especiales que sigan siendo eficaces incluso en condiciones bajo cero. Por otro lado, las grúas en entornos de alta temperatura (como fundiciones o plantas de fabricación de vidrio) requieren componentes resistentes al calor para evitar la degradación del material y garantizar un funcionamiento confiable.
Humedad y corrosión: en industrias como la marina, la costa afuera o la de fabricación química, las grúas están expuestas a alta humedad o sustancias corrosivas, lo que puede acortar significativamente la vida útil del equipo. Para combatir esto, las grúas que operan en estos entornos suelen construirse con materiales anticorrosión como acero inoxidable o tratarse con revestimientos protectores. En áreas costeras o plantas químicas, donde puede haber agua salada o productos químicos corrosivos, las grúas pueden construirse con materiales de calidad marina o someterse a tratamientos especiales resistentes a la corrosión.
Polvo, desechos y productos químicos: las grúas que trabajan en entornos con mucho polvo, desechos o productos químicos peligrosos deben diseñarse con gabinetes sellados, componentes a prueba de polvo y motores a prueba de explosiones para garantizar un funcionamiento seguro. En industrias como la minera o la farmacéutica, donde los contaminantes en el aire son una preocupación, estas características son esenciales para prevenir averías y mantener la seguridad de las grúas.
Al tener en cuenta el diseño de las instalaciones, la altura libre, los estándares de seguridad y los factores ambientales, las empresas pueden seleccionar la grúa adecuada que sea segura y eficiente, adaptada a sus necesidades operativas específicas. La consideración adecuada de estos factores garantiza el rendimiento y la confiabilidad a largo plazo, lo que reduce el tiempo de inactividad y los costos de mantenimiento.
Categorías de tonelaje y opciones de diseño
Grúas de Servicio Liviano (Hasta 5 Toneladas)
Aplicaciones típicas: Las grúas de uso liviano están diseñadas para tareas de elevación relativamente pequeñas y livianas. Estas grúas se utilizan comúnmente en pequeños talleres, líneas de montaje de automóviles, fabricación ligera y almacenes donde los requisitos de carga no superan las 5 toneladas. Por ejemplo, estas grúas son ideales para levantar componentes como piezas de motores, máquinas pequeñas o cajas en un centro de distribución.

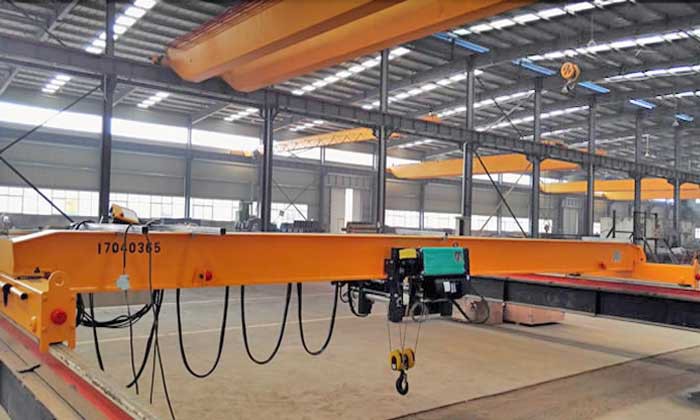

grúa aérea de poca potencia
Características de diseño: Las grúas ligeras son conocidas por su tamaño compacto y eficiencia. Suelen ser sistemas monorraíl, que ofrecen un diseño más sencillo y un coste global menor en comparación con grúas más grandes y complejas. Los polipastos suelen ser más pequeños y livianos, lo que proporciona la capacidad de elevación necesaria sin potencia ni peso estructural excesivos. Los aspectos clave del diseño incluyen:
Rentable: estas grúas son económicas, lo que las hace ideales para industrias con necesidades de elevación menores. Están diseñados para un uso menos frecuente pero aún ofrecen la confiabilidad necesaria para las tareas diarias.
Ahorro de espacio: debido a su menor tamaño, requieren menos altura y un espacio mínimo en la instalación. Su diseño liviano les permite moverse con facilidad y eficiencia, lo que los hace ideales para entornos donde el espacio es limitado.
Facilidad de operación: Las grúas de uso liviano suelen ser más fáciles de operar y requieren menos mantenimiento en comparación con las grúas más grandes, lo que las hace adecuadas para tareas no especializadas en talleres pequeños u operaciones industriales ligeras.
Grúas de Servicio Mediano (6 a 20 Toneladas)
Industrias comunes: las grúas de servicio mediano atienden a industrias como la fabricación general, el almacenamiento, la logística y las líneas de producción automotriz. Estas grúas se utilizan con frecuencia para manipular cargas más pesadas que las manejadas por grúas ligeras, como maquinaria, materiales de construcción o piezas grandes. En muchos casos, se utiliza una grúa de servicio mediano para levantar componentes como piezas de vehículos, paletas y maquinaria industrial que pesan más de 5 toneladas pero que no son tan grandes ni pesadas como las cargas que se encuentran en aplicaciones de servicio pesado.

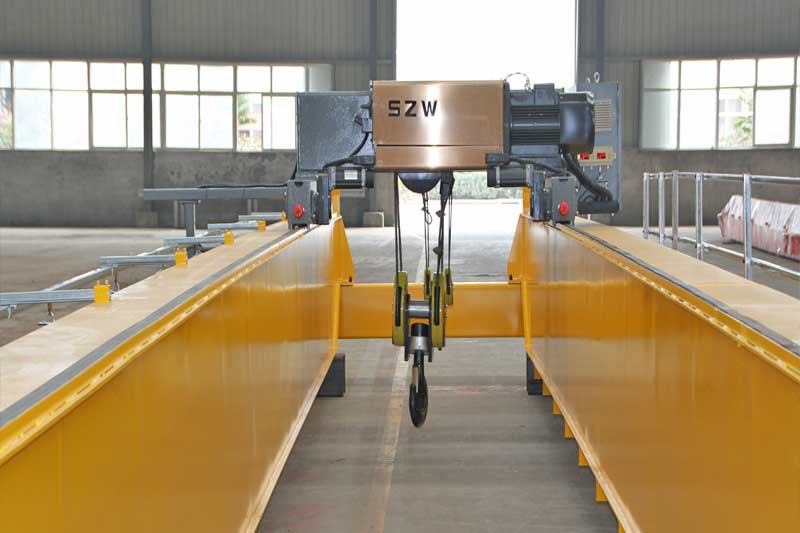

Se vende grúa puente de dos vigas
Características de diseño: Las grúas de servicio mediano son versátiles y están diseñadas para manejar una gama más amplia de tareas. A menudo vienen con componentes estructurales más resistentes y están diseñados para levantar cargas más pesadas manteniendo la eficiencia. Las características clave incluyen:
Componentes estructurales más resistentes: Estas grúas presentan un diseño de doble viga en muchos casos, lo que permite una mejor distribución del peso, una mayor capacidad de elevación y una mayor estabilidad al manipular cargas de tamaño mediano.
Mayores alturas de elevación: con la capacidad de levantar cargas más pesadas, las grúas de servicio mediano a menudo ofrecen alturas de elevación más altas en comparación con las grúas de servicio liviano. Esta característica es fundamental en entornos donde las cargas deben moverse a distancias más largas o apilarse en elevaciones más altas.
Flexibilidad: Las grúas de servicio mediano suelen estar equipadas con carros motorizados o transmisiones de velocidad variable, lo que las hace más adaptables a las diferentes necesidades de manipulación. Ya sea que se trate de mover artículos voluminosos o levantar equipos a mayores alturas, estas grúas brindan una mejor flexibilidad operativa.
Uso más frecuente: estas grúas están diseñadas para soportar operaciones más pesadas y frecuentes, lo que las convierte en una opción confiable para industrias que requieren una potencia de elevación constante.
Grúas de Servicio Pesado (21 a 50 Toneladas)
Aplicaciones: Las grúas de servicio pesado se utilizan en industrias como acerías, grandes almacenes, sitios de construcción y minería. Estas grúas son necesarias para tareas como levantar vigas de acero pesadas, maquinaria de construcción o cargas grandes. Comúnmente utilizadas en entornos donde las necesidades de elevación exceden la capacidad de las grúas de servicio mediano, son adecuadas para operaciones a gran escala y de alta demanda.
Características de diseño: Las grúas de servicio pesado están diseñadas para una construcción robusta y necesidades de elevación especializadas. El diseño se centra en la resistencia, la estabilidad y la durabilidad, lo que los hace capaces de manejar cargas pesadas en entornos hostiles y exigentes. Las características clave incluyen:
Diseño de doble viga: este diseño se usa comúnmente en grúas de servicio pesado para proporcionar una mayor capacidad de carga y una mayor estabilidad, especialmente cuando se levantan cargas extremadamente pesadas o de gran tamaño.
Mecanismos de elevación especializados: estas grúas están equipadas con sistemas de elevación avanzados y mecanismos de elevación personalizados, como esparcidores de carga y cabrestantes de alta resistencia, para garantizar el levantamiento seguro de objetos grandes y engorrosos.
Funciones de seguridad mejoradas: dadas las pesadas cargas que se levantan, estas grúas están equipadas con múltiples sistemas de seguridad como protección contra sobrecargas, mecanismos de parada de emergencia y frenos redundantes para evitar accidentes y garantizar un funcionamiento suave en condiciones de alto estrés.
Motores y transmisiones de servicio pesado: para manejar las intensas necesidades de energía al levantar cargas grandes, las grúas de servicio pesado utilizan motores eléctricos de alta potencia, a menudo combinados con transmisiones de inversor que brindan operaciones de elevación suaves y controladas.
Grúas de servicio súper pesado (más de 50 toneladas)
Aplicaciones industriales: Las grúas de servicio superpesado se utilizan normalmente en astilleros, plantas de petróleo y gas, grandes instalaciones industriales y plantas de energía. Estas grúas están diseñadas para algunos de los trabajos de elevación más pesados del mundo, manejando pesos superiores a 50 toneladas. Se emplean para levantar equipos masivos como plataformas petrolíferas marinas, turbinas, grandes componentes estructurales y maquinaria de construcción pesada.
Características de diseño: Las grúas de servicio súper pesado son complejas y de alta ingeniería, con un enfoque en soluciones de elevación personalizadas para satisfacer las necesidades específicas de las aplicaciones más exigentes. Estas grúas suelen estar hechas a medida para los requisitos particulares del sitio o proyecto. Las características clave incluyen:
Sistemas de alta ingeniería: estas grúas están diseñadas con tecnología de elevación sofisticada y componentes de ingeniería para levantar y mover de forma segura cargas extremadamente pesadas y de gran tamaño. A menudo son necesarias soluciones personalizadas para tener en cuenta características de carga específicas, condiciones del sitio y factores ambientales.
Materiales de alta resistencia: Los componentes de las grúas de servicio súper pesado están fabricados con aleaciones de acero de alta resistencia y otros materiales capaces de soportar tensiones inmensas. Estos materiales garantizan la longevidad y confiabilidad de la grúa en las aplicaciones más exigentes.
Mecanismos de elevación especializados: estas grúas suelen contar con sistemas de elevación hidráulicos, vigas separadoras personalizadas y elevadores de varias partes para manejar cargas pesadas y de formas extrañas. En muchos casos, el proceso de elevación requiere coordinación y equipo altamente especializado para garantizar que la carga se mueva de forma segura.
Sistemas de control avanzados: las grúas de servicio súper pesado a menudo utilizan sistemas de control automatizados que permiten a los operadores ajustar las operaciones de elevación, incluso para las tareas más desafiantes. A menudo se incluyen características como sistemas de monitoreo de carga, retroalimentación de datos en tiempo real y capacidades de control remoto para garantizar un levantamiento preciso y seguro.
Cada categoría de tonelaje está diseñada para satisfacer las necesidades específicas de las industrias y operaciones a las que sirven, ofreciendo una amplia gama de características que equilibran costo, capacidad y funcionalidad. Ya sea una grúa liviana para un taller pequeño o una grúa súper pesada para levantar equipos industriales masivos, el diseño y la construcción de puentes grúa están directamente influenciados por los tipos de cargas, las condiciones de trabajo y los requisitos de seguridad que se espera que cumplan. .
Características clave de diseño para distintos tonelajes
Grúas monorraíl versus grúas birraíl
Las grúas monorraíl y las grúas birriel son dos de los diseños de grúa más comunes, cada una con distintas ventajas según la capacidad de elevación requerida.
Grúas monorraíl:
Diseño: Estas grúas utilizan una sola viga horizontal (viga) que se extiende a lo ancho de la instalación. Normalmente se utilizan para cargas más ligeras (hasta 15-20 toneladas), ya que el diseño de una sola viga es más simple y rentable.
Capacidad: Las grúas monorraíl generalmente manejan un tonelaje menor debido a las limitaciones en la resistencia estructural. Son más adecuados para operaciones livianas donde el espacio es limitado o la rentabilidad es una prioridad.
Idoneidad: Las grúas monorraíl son ideales para pequeños talleres, líneas de montaje y almacenes donde las capacidades de elevación no superan las 5-15 toneladas. Ofrecen un diseño compacto, lo que los convierte en una buena opción para aplicaciones de bajo espacio libre y entornos preocupados por los costos.
Grúas Birraíl:
Diseño: Las grúas birraíles cuentan con dos vigas paralelas que proporcionan una mayor capacidad de carga y una mayor estabilidad. El diseño permite una estructura más robusta, lo cual es fundamental para levantar cargas más pesadas.
Capacidad: Estas grúas pueden soportar capacidades significativamente mayores, que a menudo oscilan entre 10 y 100 toneladas o más. El diseño es perfecto para aplicaciones de servicio mediano a pesado, incluidas plantas de fabricación, almacenes, acerías y sitios de construcción.
Idoneidad: Las grúas de dos vigas son ideales para operaciones que requieren mayores alturas de elevación, componentes más resistentes y la capacidad de levantar cargas más grandes y pesadas. Por lo general, se eligen para operaciones industriales más grandes y exigentes.
Diferencias clave:
Capacidad de carga: Las grúas de una sola viga son adecuadas para cargas más livianas (hasta 15-20 toneladas), mientras que las grúas de dos vigas están diseñadas para cargas mucho más pesadas (hasta 100 toneladas o más).
Costo: Las grúas de una viga son más asequibles, mientras que las grúas de dos vigas tienen costos iniciales más altos pero ofrecen una mayor durabilidad y mayor capacidad de carga.
Espacio libre y altura de elevación: las grúas de dos vigas generalmente proporcionan alturas de elevación más altas, lo que las hace ideales para estructuras altas y para levantar equipos grandes.
Polipastos de grúa
Los polipastos son componentes críticos en el sistema de grúa, responsables de subir y bajar la carga. El tipo de polipasto elegido depende en gran medida del tonelaje de la grúa, ya que el polipasto debe coincidir con la capacidad de elevación de la grúa.
Polipastos Eléctricos:
Diseño: Los polipastos eléctricos funcionan con motores y se utilizan comúnmente para grúas con capacidades de elevación de entre 1 y 50 toneladas. Ofrecen un control preciso sobre las operaciones de elevación y descenso, lo que las hace ideales tanto para grúas ligeras como pesadas.
Rango de capacidad: para grúas de servicio mediano a pesado (6-50 toneladas), los polipastos eléctricos son estándar porque brindan la potencia de elevación necesaria y al mismo tiempo son fáciles de operar. Los polipastos eléctricos se pueden personalizar aún más con diferentes velocidades de elevación, opciones de manejo de carga y características especializadas como monitoreo de carga y frenos de seguridad.
Polipastos manuales:
Diseño: Los polipastos manuales se accionan manualmente, normalmente mediante una cadena o un mecanismo de palanca. Se utilizan comúnmente para grúas livianas (menos de 5 toneladas), donde la carga es relativamente liviana y no requiere elevación motorizada. Los polipastos manuales son compactos, rentables y fáciles de operar en entornos no intensivos.
Rango de capacidad: los polipastos manuales se encuentran con mayor frecuencia en grúas livianas, utilizadas en talleres pequeños y para levantar artículos que no superan las 1-2 toneladas.
Polipastos motorizados:
Diseño: Los polipastos motorizados son similares a los polipastos eléctricos, pero están diseñados para grúas en aplicaciones de servicio mediano a pesado, particularmente aquellas que requieren un levantamiento preciso y frecuente. Estos polipastos suelen venir con controles de velocidad variable y están optimizados para una alta eficiencia en entornos exigentes.
Rango de capacidad: Los polipastos motorizados se utilizan en grúas con capacidades que van desde 6 toneladas hasta 50 toneladas o más. Son esenciales en industrias donde la velocidad, la precisión y el rendimiento de elevación constante son fundamentales, como en la fabricación o la construcción.
Mecanismos y sistemas de elevación
El diseño de los mecanismos de elevación, incluidos ganchos, carros y bloques de elevación, varía mucho según el tonelaje, ya que las cargas más pesadas exigen sistemas más robustos para una operación segura y eficiente.
Ganchos de elevación y barras separadoras:
Diseño: Los ganchos de elevación son el componente más común utilizado para levantar cargas. Para grúas más ligeras (hasta 20 toneladas), es suficiente un gancho básico con pestillo de seguridad. Sin embargo, para las grúas que levantan cargas más pesadas (más de 20 toneladas), a menudo se utilizan barras separadoras o vigas de elevación en combinación con ganchos para distribuir la carga de manera uniforme, evitando el desequilibrio y la tensión en la grúa.
Influencia del tonelaje: para grúas de servicio mediano (6-20 toneladas), los ganchos generalmente son más pesados y se pueden personalizar con mecanismos giratorios o de bloqueo para garantizar un funcionamiento suave. Para grúas de servicio pesado y súper pesado, los ganchos de servicio pesado pueden incluir sistemas de elevación hidráulicos o ganchos giratorios para ayudar a manejar cargas grandes y difíciles de manejar.
Carritos y Carritos:
Diseño: El carro es la parte del sistema de grúa que lleva el polipasto y se mueve a lo largo de la viga de la grúa. Las grúas más livianas (menos de 10 toneladas) utilizan carros más simples que pueden operarse manualmente o accionarse. Las grúas más pesadas (más de 20 toneladas) suelen tener carros motorizados con componentes más robustos para manejar la carga adicional y garantizar un movimiento más suave a lo largo de la viga.
Influencia del tonelaje: para las grúas más livianas, los carros son generalmente más pequeños y livianos, mientras que para las grúas de servicio pesado, los carros deben construirse para transportar cargas grandes, a menudo con ruedas reforzadas y mecanismos de control avanzados para evitar fallas operativas.
Bloques de elevación:
Diseño: Se utilizan bloques de elevación para guiar y sostener el cable de elevación. Son esenciales para el funcionamiento suave y eficiente de la grúa. Para las grúas de servicio mediano a pesado, los bloques de elevación suelen estar equipados con sistemas de líneas de varias partes para aumentar la capacidad de elevación y el control.
Influencia del tonelaje: en las grúas de mayor tonelaje, los bloques de elevación son significativamente más grandes y están hechos de materiales reforzados para soportar el aumento de presión y fuerzas ejercidas por la carga.
Sistemas de Control y Automatización
A medida que aumenta el tonelaje de la grúa, la complejidad y sofisticación de los sistemas de control suelen seguir su ejemplo. Estos sistemas son cruciales para operaciones precisas y eficientes, especialmente en entornos de alta demanda.
Controles básicos: para grúas livianas (hasta 10 toneladas), los sistemas de control suelen ser manuales e involucran interruptores básicos o controles colgantes que permiten al operador mover el polipasto y el trole. Estas grúas no suelen requerir sistemas de automatización avanzados, ya que las tareas son menos complejas y la capacidad de carga es manejable mediante métodos de control sencillos.
Controles avanzados y automatización: a medida que aumenta el tonelaje, también lo hacen los sistemas de control. Para las grúas de servicio mediano y pesado (de 10 a 50 toneladas), las grúas suelen estar equipadas con variadores de velocidad, arrancadores suaves y sistemas de control remoto para una mayor precisión y facilidad de uso. Estos sistemas ayudan a controlar la velocidad del trole y el polipasto, ajustar el manejo de la carga y garantizar que la grúa funcione sin problemas.
Sistemas automatizados: las grúas de servicio súper pesado (más de 50 toneladas) pueden incluir sistemas totalmente automatizados que permiten un posicionamiento preciso de la carga y una gestión de seguridad. Los sistemas de monitoreo de carga integrados con los controles de la grúa ayudan a los operadores a rastrear datos en tiempo real, como el peso, la posición de la carga y la velocidad de elevación. La automatización también puede extenderse a los sistemas de grúas robóticas que requieren una mínima intervención humana, lo que los hace ideales para tareas altamente repetitivas en la fabricación, la producción de acero o la construcción naval.
Funciones de seguridad en la automatización: las grúas de alto tonelaje a menudo vienen con funciones de seguridad automatizadas, como detección de sobrecarga, funciones de parada de emergencia y sistemas para evitar colisiones, lo que garantiza que la grúa opere dentro de sus límites seguros y reduzca el riesgo de accidentes.
En resumen, las características de diseño de los puentes grúa, que van desde tipos de vigas hasta sistemas de elevación, están fuertemente influenciadas por el tonelaje y las demandas específicas del entorno industrial. Las grúas más livianas enfatizan la rentabilidad, el diseño compacto y la facilidad de operación, mientras que las grúas más pesadas se centran en la robustez, los sistemas de elevación avanzados y los mecanismos de control de alta tecnología para un manejo preciso y seguro de cargas masivas.
Personalización para aplicaciones especiales
Grúas personalizadas para instalaciones únicas
Las grúas personalizadas están diseñadas específicamente para satisfacer las necesidades únicas de industrias con requisitos de elevación especializados. Es posible que las grúas estándar no siempre cumplan con las demandas únicas de ciertas industrias, particularmente en términos de capacidad de carga, limitaciones de espacio o condiciones operativas. Como resultado, a menudo se requieren diseños de grúas personalizados para garantizar la eficiencia, la seguridad y el rendimiento óptimo en esos sectores.
Ejemplos de diseños de grúas a medida para industrias específicas:
Fundiciones: las grúas utilizadas en las fundiciones suelen estar diseñadas para soportar temperaturas extremas, cargas pesadas y condiciones de trabajo duras. Estas grúas pueden incluir componentes resistentes al calor, como polipastos revestidos de cerámica o ganchos de elevación especializados que pueden manejar metal fundido o piezas de acero pesado. Las grúas de fundición también requieren características de seguridad mejoradas, como protección contra sobrecargas, revestimientos ignífugos y cables y alambres resistentes a altas temperaturas para garantizar un funcionamiento seguro en entornos con altas temperaturas.
Aeroespacial: la industria aeroespacial requiere grúas que puedan levantar componentes extremadamente grandes, delicados y de alto valor, como alas, fuselajes y motores de aviones. En estas instalaciones, las grúas suelen estar diseñadas a medida con sistemas de manejo de carga de alta precisión, tecnología anti-oscilación y amplias características de seguridad para evitar daños a materiales sensibles. Estas grúas también pueden diseñarse para adaptarse a las limitaciones espaciales específicas de una instalación de fabricación aeroespacial, con diseños de bajo perfil o alto alcance según la operación.
Petróleo y gas: en la industria del petróleo y el gas, las grúas se utilizan para levantar maquinaria y equipos pesados en entornos donde la seguridad es fundamental. Las grúas personalizadas para estas aplicaciones a menudo vienen con componentes eléctricos a prueba de explosiones, recubrimientos resistentes a la corrosión y capacidades de operación remota para garantizar que puedan funcionar en entornos marinos, peligrosos o remotos desafiantes. Las grúas suelen estar diseñadas con plumas más largas o mayores capacidades de elevación para acomodar equipos pesados y de gran tamaño.
Minería: Para la industria minera, las grúas deben diseñarse para manipular materiales extremadamente pesados, como minerales, equipos de perforación y maquinaria grande en entornos exteriores hostiles. Las grúas personalizadas utilizadas en operaciones mineras a menudo cuentan con orugas especializadas u opciones de montaje para grúas móviles, así como componentes reforzados para soportar condiciones duras como polvo, vibraciones y exposición a sustancias corrosivas.
Estas grúas personalizadas ofrecen soluciones de diseño específicas de la industria que no solo maximizan la eficiencia operativa sino que también garantizan la seguridad en entornos con demandas únicas y a menudo desafiantes.
Diseño de grúa modular versus fija
Al seleccionar grúas para determinadas operaciones, las industrias deben considerar si utilizar un diseño de grúa modular o un diseño de grúa fija. Ambas opciones ofrecen ventajas e inconvenientes, dependiendo de factores como la flexibilidad, la escalabilidad y las necesidades especializadas de la instalación.
Sistemas de grúas modulares:
Ventajas:
Escalabilidad: Los sistemas de grúas modulares están diseñados teniendo en cuenta la flexibilidad, lo que permite ajustes y ampliaciones sencillos. Son ideales para industrias donde pueden ser necesarias futuras actualizaciones o reconfiguraciones de capacidad. Por ejemplo, una grúa modular se puede ampliar con vigas, polipastos o carros adicionales para manejar cargas más pesadas a medida que la instalación crece o surgen nuevos requisitos.
Facilidad de instalación y reubicación: Las grúas modulares son más fáciles de instalar y desmontar, lo que las hace ideales para instalaciones temporales o para operaciones que necesitan mover equipos con frecuencia, como sitios de construcción o plantas de ensamblaje modular. También se pueden reubicar en diferentes áreas de las instalaciones a medida que cambien las necesidades.
Rentable para operaciones pequeñas y medianas: dado que los sistemas modulares se pueden construir y ampliar según sea necesario, pueden ser más rentables para instalaciones más pequeñas que aún no necesitan la capacidad total de un sistema de grúa fija.
Contras:
Menos especialización: las grúas modulares pueden carecer de algunas de las características especializadas de un sistema de grúa fija, ya que están construidas para ser de uso más general. Esto puede hacerlos menos adecuados para operaciones altamente exigentes o de nicho que requieren soluciones personalizadas.
Capacidades de carga más bajas: si bien los sistemas modulares pueden manejar cargas importantes, su diseño puede no ser tan robusto como los sistemas de grúa fija, lo que limita la capacidad máxima de elevación.
Sistemas de grúas fijas:
Ventajas:
Especialización: Los sistemas de grúas fijas se diseñan a medida para tareas e instalaciones específicas. Se pueden construir con componentes, materiales y sistemas altamente especializados, lo que los hace ideales para industrias con necesidades de elevación únicas. Por ejemplo, las grúas fijas en una acería pueden diseñarse con componentes resistentes al calor y ganchos de elevación de alta resistencia.
Mayores capacidades de carga: las grúas fijas suelen tener mayores capacidades de elevación en comparación con los sistemas modulares. A menudo están diseñadas para ofrecer la máxima resistencia y durabilidad, lo que las hace adecuadas para manipular cargas pesadas y de gran tamaño que las grúas modulares tal vez no puedan manejar.
Optimizado para el espacio: los sistemas de grúa fija están diseñados para integrarse en la estructura de una instalación, optimizando el espacio y garantizando que la grúa funcione de manera eficiente dentro de las limitaciones de espacio del edificio o la línea de fabricación.
Contras:
Costo inicial más alto: Los sistemas de grúas fijas requieren una inversión inicial mayor, ya que están diseñados a medida y a menudo requieren ingeniería adicional. También tienden a requerir más mano de obra para la instalación y pueden requerir un tiempo de inactividad significativo para realizar modificaciones o actualizaciones.
Flexibilidad limitada: Una vez instalados, los sistemas de grúas fijas pueden ser difíciles o costosos de modificar. Cambiar el diseño de una instalación o actualizar la grúa para un mayor tonelaje puede implicar un tiempo de inactividad significativo y costos adicionales.
Elección entre grúas modulares y fijas: La elección entre grúas modulares y fijas se reduce en última instancia a las necesidades específicas de la instalación. Los sistemas modulares son mejores para operaciones que necesitan flexibilidad y escalabilidad, mientras que los sistemas de grúa fija son más adecuados para instalaciones con requisitos de elevación altamente especializados o aquellas que esperan tareas de elevación consistentes y de alta demanda durante un largo período.
Personalización de carga específica
Los diseños de grúas a menudo se personalizan para manejar tipos específicos de cargas. Adaptar una grúa para manejar determinadas cargas garantiza eficiencia operativa y seguridad. A continuación se muestran ejemplos de personalización de cargas específicas para diversas industrias:
Manejo de equipos grandes: en industrias como la aeroespacial y la construcción naval, las grúas pueden diseñarse a medida para levantar equipos grandes, delicados o de forma irregular. Estas grúas pueden contar con vigas de elevación especializadas, separadores o sistemas magnéticos para distribuir uniformemente el peso y evitar daños a componentes sensibles. Por ejemplo, en el sector aeroespacial, las grúas pueden estar equipadas con sistemas de elevación de precisión que pueden manipular piezas sensibles como fuselajes o turbinas sin causar tensión ni daños.
Manejo de maquinaria pesada: en la fabricación o la minería, es posible que sea necesario diseñar grúas para levantar maquinaria pesada, como compresores, motores o herramientas grandes. Estas grúas suelen contar con mecanismos de elevación reforzados, carros motorizados y polipastos de alta capacidad para levantar y transportar de forma segura estos objetos pesados. Los ganchos de elevación se pueden personalizar con pestillos de seguridad rígidos y pivotes de alta resistencia para garantizar una sujeción segura de la carga.
Manejo de materiales voluminosos o de formas extrañas: para las industrias que manejan materiales grandes y voluminosos, como vigas de acero o grandes losas de concreto, las grúas pueden estar equipadas con barras separadoras o abrazaderas personalizadas para agarrar y levantar estos materiales de manera segura. En la construcción, las grúas a menudo necesitan levantar materiales de construcción de gran tamaño que no se ajustan a ganchos o eslingas estándar, que es donde entran en juego los accesorios de elevación especializados.
Manejo de materiales peligrosos: las grúas que necesitan levantar materiales peligrosos, como productos químicos, líquidos inflamables o componentes radiactivos, a menudo están diseñadas a medida para incorporar polipastos a prueba de explosiones, sistemas de seguridad especializados y equipos de manejo de materiales que garantizan que no se produzca contaminación o exposición. durante el levantamiento.
Manipulación de contenedores y paletas: en logística y almacenamiento, es posible que las grúas necesiten manipular cargas estandarizadas como contenedores, paletas o cajas grandes. Se pueden agregar polipastos automatizados con brazos robóticos, mandriles magnéticos o elevadores por vacío al sistema de grúa para facilitar la elevación y el transporte de mercancías de forma segura y eficiente, especialmente en almacenes o centros de distribución automatizados.
La personalización para aplicaciones de cargas específicas es clave para mejorar la productividad, reducir el riesgo y garantizar la seguridad en diferentes industrias. Cada tipo de carga, ya sea pesada, voluminosa, delicada o peligrosa, requiere un enfoque personalizado para satisfacer sus necesidades únicas de manipulación.
Calcular la capacidad de grúa adecuada para su aplicación
Seleccionar la capacidad correcta de la grúa es crucial tanto para la eficiencia operativa como para la seguridad. Implica comprender las cargas que se van a levantar, considerar factores de seguridad y ajustar las especificaciones de la grúa para requisitos únicos. A continuación se desglosa cómo calcular la capacidad de grúa adecuada para su aplicación:
Métodos de cálculo de carga
El primer paso para determinar la capacidad adecuada de la grúa es calcular el peso y la distribución de la carga a levantar. El cálculo de carga adecuado garantiza que la grúa podrá soportar el peso sin sobrecargarla, lo que podría provocar accidentes o fallas del equipo.
Identifique el peso total de la carga:
Para empezar, debes conocer el peso total de la carga que pretendes levantar. Esto incluye no sólo el peso del objeto en sí, sino también las eslingas, cadenas o equipos de aparejo utilizados para asegurar la carga. En algunos casos, pueden estar involucrados componentes adicionales como vigas de elevación o barras separadoras, por lo que deben tenerse en cuenta en el peso total.
Ejemplo:Si está levantando un motor grande con un peso de 10 toneladas, y las eslingas y los aparejos añaden 2 toneladas adicionales, el peso total a considerar sería de 12 toneladas.
Considere la distribución de carga:
La distribución de la carga se refiere a cómo se distribuye el peso en el sistema de elevación de la grúa. Si la carga está distribuida de manera desigual o tiene una forma irregular (por ejemplo, una viga larga o un conjunto complejo), puede afectar la capacidad de la grúa para levantar la carga de manera segura.
Calcule el centro de gravedad de la carga; esto es especialmente importante para cargas con formas irregulares. Lo ideal es que el centro de gravedad de la carga esté alineado con el punto de elevación de la grúa para evitar vuelcos o inestabilidad durante la elevación.
Cuenta para la altura de elevación:
La capacidad de la grúa puede cambiar según la altura de elevación. Las grúas suelen tener una mayor capacidad a alturas de elevación más bajas y una capacidad reducida a un alcance o altura máximos. Asegúrese de conocer la altura de elevación requerida para su aplicación específica, ya que esto influirá en la estabilidad y la potencia de elevación de la grúa.
Calcular el momento de carga:
El momento de carga se refiere a la fuerza de rotación generada por el peso de la carga en un radio determinado (distancia al centro de rotación de la grúa). La capacidad de una grúa suele expresarse en términos de momento de carga, especialmente en el caso de grúas más grandes. El momento de carga se calcula como: Momento de carga=Peso de carga×Radio\text{Momento de carga}=\text{Peso de carga} \times \text{Radio} Momento de carga=Peso de carga × Radio
Por ejemplo, si está levantando una carga de 10-toneladas en un radio de 5-metros, el momento de carga sería de 50 toneladas-metro.
Consideración de la carga dinámica y los factores de seguridad
Al diseñar o seleccionar una grúa, es fundamental no considerar solo la carga estática (el peso de la carga), sino también la carga dinámica y los factores de seguridad que pueden afectar el rendimiento de la grúa.
Cargas dinámicas:
Las cargas dinámicas se refieren a las fuerzas que se producen cuando la grúa está en movimiento. Estas fuerzas son generalmente mayores que las cargas estáticas debido a la aceleración y desaceleración de la carga. Por ejemplo, si la grúa se mueve rápidamente o si levanta una carga que oscila, la carga dinámica será significativamente mayor que la carga estática.
La grúa debe estar diseñada para soportar cargas de impacto o cualquier fuerza inesperada proveniente del movimiento de la carga, el viento o un frenado repentino. Por ejemplo, una parada o arranque repentino durante la elevación puede agregar tensión a la estructura de la grúa, provocando sobrecargas temporales.
Factores de seguridad:
Se debe tener en cuenta un margen de seguridad en la capacidad de la grúa para tener en cuenta las variaciones de carga, las condiciones ambientales y el error humano. Normalmente, se recomienda un factor de seguridad del 25% al 50% por encima de la carga calculada. Por ejemplo, si su carga calculada es de 10 toneladas, la grúa debe tener una capacidad nominal de al menos 12,5 toneladas a 15 toneladas para soportar de forma segura fuerzas dinámicas, errores o cambios de carga inesperados.
Los estándares de seguridad reglamentarios, como los establecidos por OSHA (Administración de Salud y Seguridad Ocupacional) o ISO (Organización Internacional de Normalización), dictan los márgenes mínimos de seguridad requeridos para las grúas, garantizando que puedan manejar posibles fluctuaciones en las cargas.
Influencias ambientales:
Los factores ambientales como el viento, las fluctuaciones de temperatura o la actividad sísmica pueden afectar el rendimiento y la seguridad de la grúa. El viento puede provocar el balanceo o balanceo de la carga, mientras que las temperaturas extremas pueden afectar la resistencia del material de la grúa, reduciendo su capacidad de carga. Por ejemplo, las grúas utilizadas en entornos al aire libre, especialmente cerca de las costas o en zonas con fuertes vientos, deben evaluarse teniendo en cuenta estos factores.
Los ambientes corrosivos pueden requerir que las grúas se diseñen con materiales y recubrimientos específicos para evitar el desgaste y los daños, lo que puede afectar indirectamente la capacidad. Las grúas utilizadas en plataformas marinas, por ejemplo, pueden necesitar componentes adicionales resistentes a la corrosión.
Ajustes de capacidad para necesidades operativas únicas
En algunas situaciones, es necesario ajustar las capacidades estándar de las grúas para adaptarse a necesidades operativas únicas. Estos ajustes garantizan que la grúa pueda realizar tareas especializadas sin comprometer la seguridad o la eficiencia.
Cargas irregulares:
Ciertas cargas, como maquinaria grande o materiales con formas inusuales, requieren modificaciones específicas de la grúa. Por ejemplo, es posible que las grúas deban estar equipadas con accesorios de elevación personalizados, como barras separadoras, abrazaderas o elevadores por vacío, para distribuir uniformemente la carga y evitar que se balancee o se incline. Las cargas con formas irregulares requieren atención adicional a la distribución y el equilibrio de la carga.
Las cargas largas, como vigas o tuberías, pueden necesitar vigas de elevación personalizadas para garantizar que permanezcan estables durante el levantamiento. Estos accesorios ayudan a distribuir la carga de manera más uniforme a lo largo del punto de elevación de la grúa y garantizan la estabilidad durante la operación.
Múltiples ascensores:
Entornos remotos o peligrosos:
En entornos peligrosos como plantas nucleares, plataformas petrolíferas marinas o instalaciones químicas, la capacidad de la grúa debe adaptarse para cumplir con los requisitos operativos y de seguridad. Las grúas en estos entornos a menudo deben estar equipadas con características a prueba de explosiones, capacidades de operación remota y sistemas de seguridad redundantes para proteger a los trabajadores y garantizar una operación segura en condiciones extremas.
Es posible que estas grúas especializadas también necesiten manipular equipos sensibles, lo que requiere personalizaciones adicionales, como sistemas de elevación de precisión o mecanismos de absorción de impactos para evitar daños a componentes delicados o de alto valor.
Adaptaciones de temperatura y clima:
Las grúas que operan en ambientes con temperaturas extremas, ya sean extremadamente frías o calientes, deben diseñarse para funcionar de manera segura en esas condiciones. Por ejemplo, es posible que las grúas que trabajan en climas más fríos deban estar equipadas con sistemas de calefacción para evitar el congelamiento, mientras que las grúas en ambientes con altas temperaturas pueden requerir cables resistentes al calor y mecanismos de enfriamiento para garantizar un funcionamiento confiable.
Al considerar cuidadosamente los factores de carga dinámicos, los márgenes de seguridad y las necesidades específicas de su operación, puede seleccionar la capacidad de grúa adecuada que maximice el rendimiento y minimice los riesgos. El cálculo y los ajustes adecuados de la capacidad no solo mejorarán la seguridad sino que también extenderán la vida útil de la grúa y mejorarán la eficiencia operativa general.
Mejores prácticas para la selección de puentes grúa
Seleccionar el puente grúa adecuado es una decisión importante que implica algo más que elegir una máquina con el tonelaje adecuado. Garantizar que la grúa se adapte bien a las necesidades de sus instalaciones y funcione con el máximo rendimiento requiere una planificación cuidadosa, colaboración con expertos, mantenimiento continuo y capacitación adecuada del operador. A continuación se presentan algunas de las mejores prácticas para seleccionar y mantener su puente grúa.
Consultoría con Ingenieros y Especialistas
El diseño y la selección de un puente grúa son procesos complejos que siempre deben implicar la consulta con ingenieros y especialistas calificados. Estos profesionales desempeñan un papel vital para garantizar que la grúa cumpla con las demandas específicas de su operación y cumpla con los estándares de seguridad.
Involucrar a ingenieros experimentados:
Los ingenieros evalúan factores críticos como capacidades de carga, condiciones ambientales, limitaciones de espacio y requisitos de altura libre. Ayudan a determinar la configuración adecuada de la grúa: monorraíl, birraíl o sistemas especializados como pórticos o grúas giratorias.
También tienen en cuenta la distribución del edificio, garantizando que el sistema de vías de la grúa sea compatible con la infraestructura existente. Por ejemplo, si sus instalaciones tienen espacio superior limitado o rutas de carga irregulares, un ingeniero le brindará soluciones para maximizar la eficiencia sin comprometer la seguridad.
Diseño de grúas especializadas:
En industrias con requisitos únicos, como el levantamiento de cargas pesadas en acerías o trabajos de ensamblaje preciso en la industria aeroespacial, los ingenieros pueden ayudar a diseñar grúas con características personalizadas. Esto puede implicar ajustar el mecanismo de elevación, el tipo de polipasto o los sistemas de control de la grúa para manejar cargas específicas u optimizar la operación en condiciones difíciles.
Consultar con ingenieros al principio del proceso de selección garantiza que todas las características de diseño se alineen con los objetivos operativos, evitando modificaciones costosas en el futuro.
Colaborando con proveedores de grúas:
Trabajar directamente con proveedores o fabricantes de grúas acreditados ayuda a garantizar que la grúa se adapte a las necesidades únicas de sus instalaciones. Pueden ofrecer orientación sobre la selección del modelo de grúa adecuado, asesorar sobre la elección de materiales y proporcionar información sobre las soluciones de manipulación de carga más adecuadas.
Mantenimiento e inspecciones periódicas
El mantenimiento y las inspecciones de rutina son esenciales para garantizar la longevidad, confiabilidad y operación segura de su puente grúa. El mantenimiento afecta directamente la capacidad de la grúa, ya que descuidar las revisiones periódicas puede provocar un desgaste que comprometa el rendimiento de la grúa.
Inspecciones de rutina:
Se deben realizar inspecciones periódicas según el cronograma recomendado por el fabricante, que puede ser mensual, trimestral o anual. Estas inspecciones buscan signos de desgaste en el sistema de elevación, los componentes estructurales, los ganchos de elevación y los sistemas de control.
Las inspecciones deben centrarse en comprobar los cables, los frenos, los motores y los controles. La inspección de la integridad estructural de la grúa, incluidas vigas y vigas, garantiza que la grúa permanezca estable y segura durante la operación.
Lubricación y controles de componentes:
Lubricar las piezas móviles con regularidad ayuda a prevenir la fricción, reduce el riesgo de daños a los componentes y garantiza un funcionamiento suave. Inspeccionar y reemplazar piezas desgastadas, como cadenas de polipasto, cables metálicos y cojinetes, puede evitar averías que podrían resultar de una sobrecarga o falla de un componente.
Los sistemas eléctricos también deben revisarse periódicamente, incluido el cableado, las conexiones y el funcionamiento del motor. Un mantenimiento adecuado mantiene la grúa en óptimas condiciones de funcionamiento y garantiza la seguridad.
Medidas preventivas:
Los planes de mantenimiento preventivo pueden ayudar a identificar problemas antes de que se conviertan en problemas graves. La sustitución periódica de piezas sujetas a desgaste, como pastillas de freno o contactos eléctricos, reduce la probabilidad de paradas imprevistas.
Además del mantenimiento preventivo, desarrollar un programa de monitoreo de condición puede ayudar a rastrear el desempeño de la grúa a lo largo del tiempo. Los sensores y las herramientas de diagnóstico pueden proporcionar señales de advertencia tempranas de posibles problemas, lo que permite realizar reparaciones proactivas.
Gestión de capacidad:
Sobrecargar una grúa o operarla más allá de su capacidad de diseño puede causar daños a los componentes, reducir la eficiencia y acortar su vida útil. El mantenimiento garantiza que la grúa esté funcionando dentro de su capacidad nominal y que se mantengan los márgenes de seguridad. Si sus requisitos de manejo de carga cambian, puede ser necesario volver a calcular la capacidad de la grúa o actualizar los componentes clave para mantener el rendimiento.
Capacitación de operadores para un uso seguro
La capacitación adecuada de los operadores de grúas es uno de los factores más críticos para garantizar que una grúa puente funcione de manera eficiente y segura. Incluso el mejor diseño de grúa no puede superar los riesgos de un funcionamiento inadecuado.
Programas de capacitación de operadores:
Los operadores deben estar capacitados no sólo en el funcionamiento básico de la grúa, sino también en reconocer y responder a los peligros de seguridad, seguir protocolos de seguridad y comprender los límites operativos del equipo. La capacitación debe ser integral y cubrir todos los aspectos de la operación de la grúa, incluido el aparejo de carga, el manejo de controles, la concienciación sobre el mantenimiento y los procedimientos de emergencia.
La capacitación eficaz debe ser realizada por profesionales certificados con experiencia en operación de grúas y estándares de seguridad. Los operadores también deben recibir cursos de actualización periódicos para mantenerse actualizados sobre nuevas normas de seguridad o técnicas operativas.
Normas y reglamentos de seguridad:
Los operadores deben conocer plenamente las normas de seguridad locales (como las regulaciones de OSHA en los EE. UU. o la marca CE en Europa) y cómo se aplican a la operación de la grúa. Seguir estas normas reduce el riesgo de accidentes y garantiza que la grúa se utilice dentro de sus límites de trabajo seguros.
Se deben utilizar correctamente las funciones de seguridad específicas, como sistemas de protección contra sobrecargas, interruptores de límite y tecnología anti-oscilación. Los operadores también deben estar familiarizados con cómo realizar paradas de emergencia, evitar cambios repentinos de carga y manejar la grúa durante condiciones climáticas extremas.
Monitoreo del desempeño de la grúa:
Los operadores experimentados a menudo pueden detectar problemas de rendimiento, como sonidos o movimientos inusuales, que pueden indicar que un componente se está desgastando o que la grúa se está utilizando incorrectamente. El monitoreo regular del funcionamiento de la grúa por parte de personal experimentado puede ayudar a detectar ineficiencias, ahorrar tiempo y reducir los costos de mantenimiento.
Los operadores también deben estar capacitados para monitorear el indicador de capacidad de carga y garantizar que la grúa nunca se sobrecargue. Comprender las tablas de carga, el posicionamiento adecuado de la carga y los límites de trabajo son clave para una operación segura y eficaz de la grúa.
Ergonomía y comodidad del operador:
La comodidad y la ergonomía del operador juegan un papel esencial para reducir el error humano y mejorar el funcionamiento de la grúa. Proporcionar un espacio de trabajo cómodo y eficiente ayuda a los operadores a mantener la concentración, minimizar la fatiga y mejorar la seguridad general. Las cabinas del operador deben estar bien iluminadas, ventiladas adecuadamente y equipadas con controles y pantallas fáciles de usar que indiquen claramente la capacidad de carga y el estado operativo de la grúa.
Si sigue estas mejores prácticas, puede asegurarse de que su puente grúa funcione de manera efectiva, eficiente y segura durante toda su vida útil. La colaboración adecuada con ingenieros, inspecciones periódicas y capacitación de operadores ayudarán a optimizar el rendimiento de la grúa, mejorar la seguridad y extender su vida útil, lo que en última instancia conducirá a una operación más fluida y productiva en sus instalaciones.
Estudios de casos: aplicaciones del mundo real de diferentes capacidades de grúas
Para ilustrar las diversas aplicaciones y beneficios de seleccionar la capacidad de grúa adecuada, exploremos tres estudios de casos del mundo real. Estos ejemplos resaltan cómo elegir la grúa correcta según el tonelaje y las necesidades operativas puede afectar significativamente la eficiencia, la seguridad y el rendimiento a largo plazo.
Estudio de caso 1: Taller pequeño con grúa de 3-Ton
Antecedentes: Un pequeño taller de automóviles buscaba una grúa para ayudar con las operaciones de la línea de montaje y las tareas de mantenimiento de rutina. El taller maneja una variedad de piezas livianas y medianas, como bloques de motor, componentes para ensamblaje y materiales más pequeños como placas de acero.
Opciones de diseño:
Tipo de grúa: Se seleccionó un puente grúa monorraíl de 3-ton debido a su diseño compacto y capacidad suficiente para las necesidades del taller.
Consideraciones de espacio: El taller tenía un espacio libre limitado, por lo que la grúa se diseñó con componentes de perfil bajo, lo que permitía una altura de elevación máxima mientras se mantenía dentro de las restricciones de altura del taller.
Tipo de polipasto: Se eligió un polipasto eléctrico por su eficiencia y facilidad de uso, combinado con un sistema de control inalámbrico para mayor flexibilidad y seguridad en la operación.
Sistema de control: La grúa estaba equipada con controles básicos, lo que garantizaba que el operador pudiera mover materiales de manera eficiente con movimientos precisos.
Configuración operativa:
La grúa se instaló encima del área de montaje principal del taller, con rieles montados en el techo, lo que le permitió moverse a lo largo de todo el taller.
La capacidad de carga era más que suficiente para la mayoría de las piezas manipuladas en la instalación, como por ejemplo los componentes del motor que pesaban hasta 2 toneladas.
Beneficios:
Eficiencia: La grúa mejoró la eficiencia operativa al reducir significativamente el tiempo necesario para levantar y mover piezas por el taller. Los trabajadores ya no tenían que depender del trabajo manual para levantar objetos pesados.
Rentable: Con una capacidad de 3-toneladas, la grúa se adaptaba bien a las necesidades del taller y era más asequible en comparación con grúas de mayor capacidad que habrían sido excesivas para el trabajo.
Seguridad: La grúa redujo el riesgo de lesiones al levantar objetos pesados manualmente y eliminó la tensión de los trabajadores, lo que generó menos accidentes y mejoró el cumplimiento de las normas de seguridad.
Estudio de caso 2: Planta de fabricación pesada con grúa de 20-tonelada
Antecedentes: Una planta de fabricación pesada especializada en maquinaria grande y piezas industriales enfrentaba desafíos en el manejo de componentes pesados en sus áreas de ensamblaje y mantenimiento. La instalación tenía altas demandas de producción, lo que requería grúas para transportar piezas que podían pesar entre 5 y 15 toneladas, con manipulación ocasional de cargas de 20-toneladas.
Opciones de diseño:
Tipo de grúa: Se seleccionó una grúa puente de dos vigas de 20- toneladas, que ofrece mayor capacidad de elevación y durabilidad para las necesidades de elevación pesada de la instalación. El diseño de doble viga permitió unidades de elevación más grandes, lo que proporcionó mayores velocidades de elevación y un funcionamiento más suave.
Tipo de polipasto: Se eligió un polipasto eléctrico de cadena por sus altas velocidades de elevación y la precisión necesaria para levantar piezas grandes con diferentes formas y tamaños.
Sistema de control: La grúa estaba equipada con un sistema de control avanzado, que incluye variadores de frecuencia (VFD) para una aceleración y desaceleración suaves, lo cual es fundamental para evitar daños tanto a la carga como a la grúa durante los levantamientos pesados.
Funciones de seguridad: Se incorporaron al diseño protección contra sobrecargas, interruptores de límite y sistemas de monitoreo de carga para evitar accidentes o errores operativos.
Configuración operativa:
La grúa se instaló en un área de almacén de techos altos, con orugas a lo largo de la línea de ensamblaje y colocada para cubrir múltiples estaciones de trabajo.
La capacidad de 20-toneladas permitió a la grúa mover componentes grandes, como bastidores de máquinas, motores y piezas de maquinaria pesada, sin esfuerzo por toda la planta, minimizando el tiempo de inactividad y la manipulación manual.
Reducción de eficiencia y tiempo de inactividad:
Reducción del tiempo de inactividad: anteriormente, la planta dependía de montacargas y elevación manual para las piezas más pesadas, lo que provocaba frecuentes retrasos e ineficiencias. Con la grúa de 20-toneladas, los componentes se trasladaron rápidamente del almacenamiento al ensamblaje, lo que redujo el tiempo de inactividad y aceleró el proceso de producción.
Flujo de trabajo mejorado: la grúa facilitó flujos de trabajo más fluidos al crear zonas de elevación dedicadas para componentes grandes, garantizando que las piezas siempre se movieran de manera segura y eficiente. La velocidad de elevación ajustable permitió movimientos más controlados, reduciendo el riesgo de dañar maquinaria sensible.
Beneficios:
Eficiencia operativa: la grúa aumentó considerablemente el rendimiento al reducir el tiempo dedicado a manipular componentes pesados. Esto condujo a ciclos de producción más rápidos y a una mejor satisfacción de las demandas de los clientes.
Seguridad mejorada: cuando la grúa se hizo cargo del levantamiento pesado, los trabajadores ya no estuvieron expuestos a la tensión física de manipular piezas grandes, lo que redujo en gran medida las lesiones en el lugar de trabajo.
Rentable: la inversión inicial en la grúa de 20- toneladas se vio compensada por la reducción significativa de los costos de mano de obra y el aumento de la producción.
Estudio de caso 3: Astillero con grúa de 100-Ton
Fondo:Un importante astillero necesitaba transportar enormes componentes de barcos, incluidas secciones de casco, motores y pesadas placas de acero, cada uno de los cuales pesaba hasta 100 toneladas o más. La escala de estas operaciones requirió una grúa altamente especializada capaz de levantar y mover cargas extremadamente pesadas en un ambiente al aire libre.
Opciones de diseño:
Tipo de grúa: Se eligió una grúa pórtico aérea de 100- toneladas por su capacidad para manejar cargas extremadamente pesadas y su capacidad para operar en el amplio espacio del astillero. La robusta estructura de la grúa pórtico proporcionó la resistencia y la estabilidad necesarias para un levantamiento tan pesado.
Tipo de polipasto: Se incorporaron polipastos dobles al sistema, lo que permitió a la grúa levantar cargas grandes y asimétricas. Los polipastos eran capaces de levantar hasta 50 toneladas cada uno, con una capacidad de elevación combinada de 100 toneladas para manipular los artículos más pesados.
Diseño resistente a la intemperie: Dada la ubicación al aire libre del astillero, la grúa estaba equipada con revestimientos resistentes a la intemperie y protección contra la corrosión para resistir el duro entorno marítimo.
Sistemas de control: La grúa estaba equipada con sistemas de automatización avanzados, que incluyen elevación y movimiento controlados a distancia, para permitir a los operadores maniobrar de forma segura cargas pesadas en espacios reducidos sin estar expuestos a peligros potenciales.
Desafíos y Soluciones:
Desafío: El astillero necesitaba una grúa capaz de operar de manera eficiente en condiciones climáticas desafiantes, como fuertes vientos y aire salado del mar, que podrían causar corrosión y disminuir la vida útil de la grúa.
Solución: La grúa fue diseñada con materiales resistentes a la corrosión, incluidos componentes de acero inoxidable y revestimientos especializados, lo que garantiza durabilidad en el duro entorno costero. Además, la grúa estaba equipada con motores de alto rendimiento diseñados para soportar condiciones climáticas extremas y la cabina del operador tenía aire acondicionado para garantizar una operación segura y cómoda.
Desafío: La grúa necesitaba mover piezas de barcos pesadas y, a menudo, de formas irregulares, a través de grandes áreas del astillero, lo que requería gran capacidad y maniobrabilidad.
Solución: La grúa fue diseñada con sistemas de elevación duales para levantar cargas grandes y asimétricas, junto con un mecanismo de plataforma giratoria que le permitía girar y ajustar la posición de las cargas con precisión. Las velocidades de elevación ajustables y de alta velocidad ayudaron a minimizar el tiempo necesario para manipular cargas grandes, garantizando un flujo de trabajo fluido.
Beneficios:
Mayor productividad: la grúa de 100- toneladas permitió al astillero manipular componentes grandes más rápidamente, reduciendo el tiempo dedicado a levantar y posicionar piezas y acelerando el proceso de producción general.
Seguridad mejorada: con las funciones de automatización y control remoto, los trabajadores pudieron operar la grúa de forma segura a distancia, lo que redujo el riesgo de accidentes en un entorno de trabajo peligroso.
Confiabilidad a largo plazo: El diseño de alta resistencia y los materiales resistentes a la corrosión de la grúa garantizaron que pudiera funcionar de manera confiable en el astillero durante muchos años, incluso en condiciones ambientales desafiantes, proporcionando un excelente retorno de la inversión.
Estos estudios de caso demuestran cómo seleccionar la capacidad de grúa adecuada en función de las necesidades operativas y las condiciones ambientales conduce a una mayor eficiencia, seguridad y rentabilidad. Ya sea un pequeño taller con una grúa de 3-toneladas, una planta de fabricación pesada con una grúa de 20-toneladas o un astillero de gran escala con una grúa de 100-toneladas, comprender los requisitos de elevación de sus instalaciones es clave para maximizar el rendimiento y minimizar el tiempo de inactividad.
Conclusión: tomar la decisión correcta sobre la capacidad de la grúa
Al seleccionar la grúa puente adecuada para su operación, comprender la relación entre la capacidad de la grúa y las necesidades específicas de sus instalaciones es fundamental para optimizar tanto la eficiencia como la seguridad. A continuación se presenta un resumen de las consideraciones clave al determinar la capacidad de la grúa, así como la importancia de las soluciones de grúa personalizadas:
Resumen de consideraciones clave
Tipo de carga y peso: el tipo de carga que planea mover juega un papel fundamental a la hora de determinar la capacidad requerida de la grúa. Ya sea maquinaria pesada y voluminosa, equipos delicados o materiales de formas irregulares, seleccionar una grúa con el tonelaje adecuado garantiza una manipulación segura y eficiente.
Diseño y espacio de las instalaciones: se debe considerar el diseño y el tamaño de sus instalaciones, incluido el espacio libre y el espacio libre disponible. Por ejemplo, los espacios compactos pueden requerir grúas de perfil bajo, mientras que los entornos abiertos más grandes pueden acomodar grúas de servicio más pesado con mayores capacidades de elevación.
Estándares de seguridad: el cumplimiento de los estándares de seguridad de la industria y la contabilidad de cargas dinámicas son esenciales en el diseño de grúas. La sobrecarga puede provocar riesgos de seguridad, daños estructurales y una reducción de la vida útil de la grúa.
Condiciones ambientales: Las grúas que trabajan en condiciones extremas, como altas temperaturas, humedad o ambientes corrosivos, requieren materiales, revestimientos y características especiales. Se deben tener en cuenta los factores ambientales para garantizar la longevidad y confiabilidad de la grúa.
Necesidades de personalización: no todas las instalaciones son iguales, ni tampoco sus necesidades de elevación. Personalizar el diseño de la grúa según los tipos específicos de cargas, la frecuencia de uso y el diseño de las instalaciones puede mejorar significativamente la eficiencia operativa.
La importancia de las soluciones de grúas personalizadas
Si bien se pueden encontrar especificaciones generales para puentes grúa para diversas categorías de tonelaje, muchas aplicaciones industriales exigen soluciones especializadas. Estas grúas personalizadas ofrecen varias ventajas distintas:
Eficiencia maximizada: una grúa diseñada específicamente para su operación puede minimizar el tiempo de inactividad, mejorar el flujo de trabajo y aumentar el rendimiento. Un diseño personalizado garantiza que todos los requisitos exclusivos de sus instalaciones, desde el espacio libre hasta el manejo de carga, se aborden desde el principio.
Seguridad mejorada: una grúa construida para manejar los pesos y tipos de cargas específicos que utiliza su instalación, con características de seguridad adaptadas a su entorno, garantiza operaciones más seguras. Esto es especialmente crucial en industrias que implican levantamiento peligroso o pesado.
Ahorro de costos a largo plazo: aunque el costo inicial de una grúa personalizada puede ser mayor, los beneficios a largo plazo, como costos de mantenimiento reducidos, menos incidentes de seguridad y mayor productividad, a menudo la convierten en una inversión rentable con el tiempo.
En conclusión, seleccionar la capacidad de grúa adecuada requiere un análisis cuidadoso de sus necesidades operativas, las características de las instalaciones y los factores ambientales. Al trabajar estrechamente con ingenieros y especialistas en grúas para diseñar una solución adecuada, puede garantizar que su sistema de grúa funcione al máximo, mejorando tanto la productividad como la seguridad.
